电功、电热的综合复习
人教版
九年级全一册
一.电功

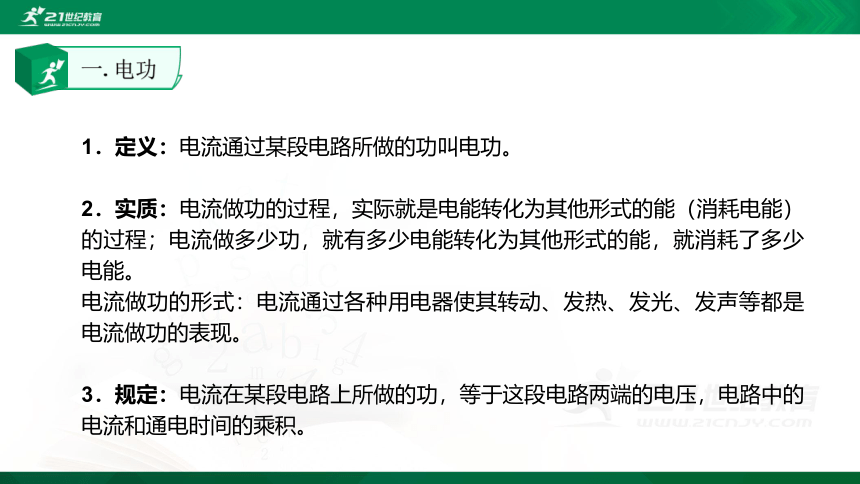

1．定义：电流通过某段电路所做的功叫电功。
2．实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。
电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。
3．规定：电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。

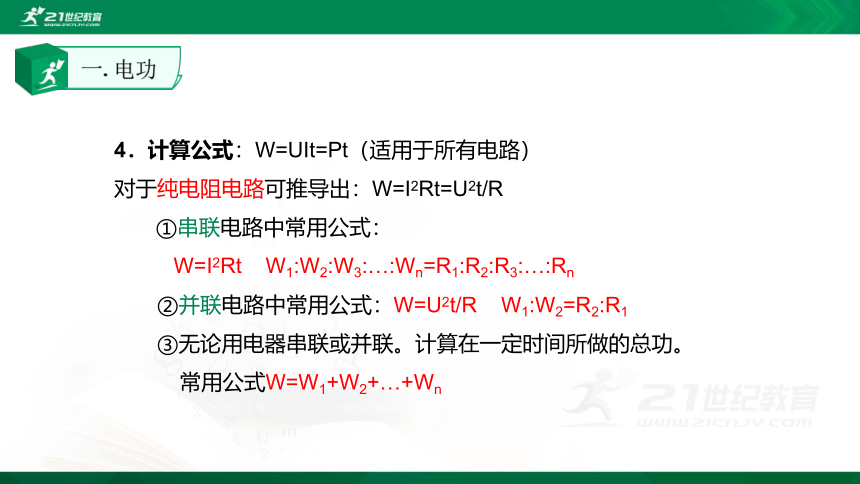

4．计算公式：W=UIt=Pt（适用于所有电路）
对于纯电阻电路可推导出：W=I2Rt=U2t/R
①串联电路中常用公式：
W=I2Rt
W1:W2:W3:…:Wn=R1:R2:R3:…:Rn
　　②并联电路中常用公式：W=U2t/R
W1:W2=R2:R1
　　③无论用电器串联或并联。计算在一定时间所做的总功。
常用公式W=W1+W2+…+Wn
一.电功

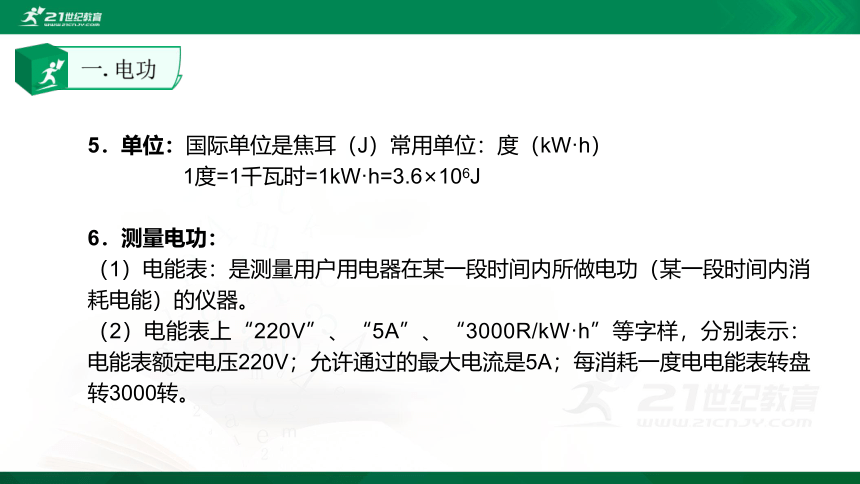

5．单位：国际单位是焦耳（J）常用单位：度（kW·h）??
1度=1千瓦时=1kW·h=3.6×106J
6．测量电功：
（1）电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。?
（2）电能表上“220V”、“5A”、“3000R/kW·h”等字样，分别表示：电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。
一.电功
最后一位有红色标记的数字表示小数点后一位。
如：电能表月初读数
月底读数是
3
2
4
6
8
3
2
6
5
4
这个月用电____________度合___________J。
b.测量较小电功时，用表盘转数读数。
如：某用电器单独工作，电能表（3000R/kW·h）在10分钟内转36转则10分钟内电器消耗的电能是__________J。
一.电功

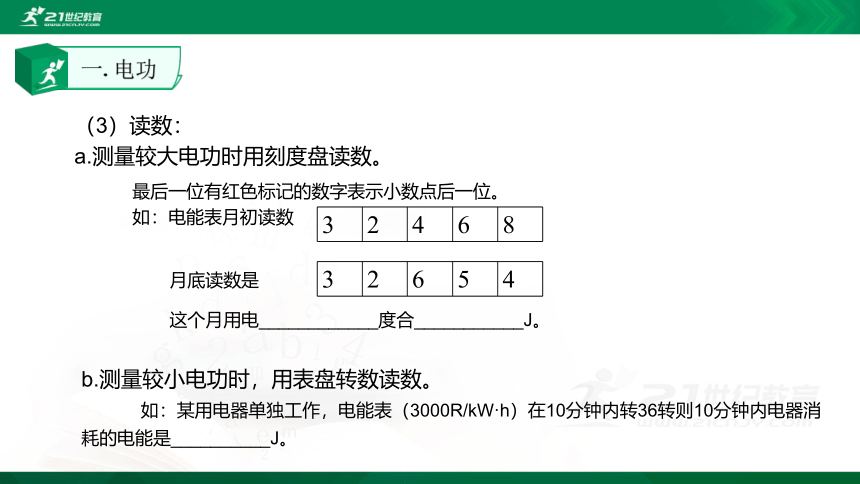

（3）读数：
a.测量较大电功时用刻度盘读数。
二.电功率

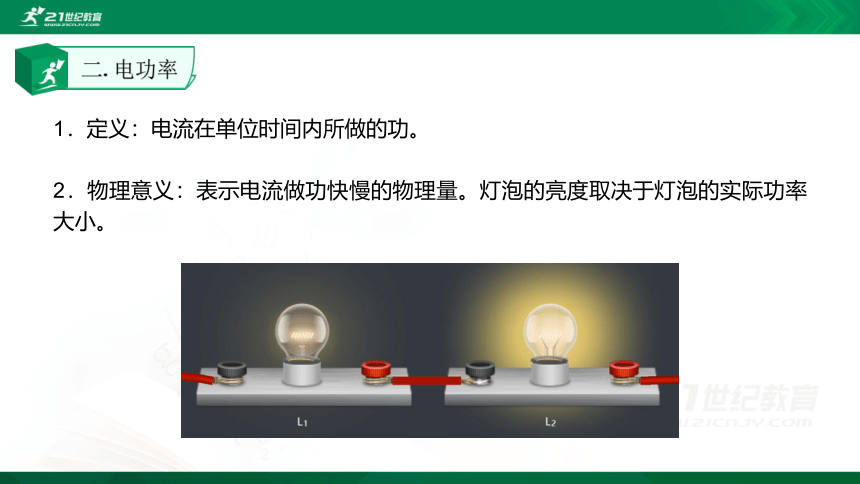

1．定义：电流在单位时间内所做的功。
2．物理意义：表示电流做功快慢的物理量。灯泡的亮度取决于灯泡的实际功率大小。

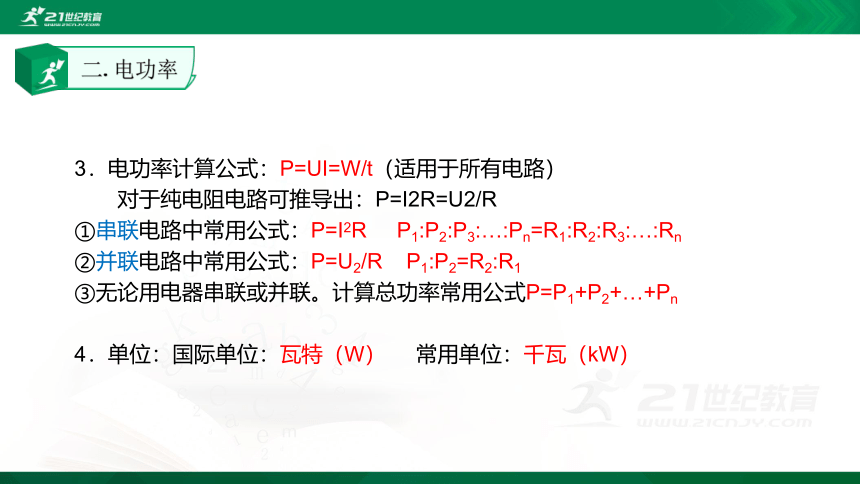

3．电功率计算公式：P=UI=W/t（适用于所有电路）
　　对于纯电阻电路可推导出：P=I2R=U2/R
①串联电路中常用公式：P=I2R
P1:P2:P3:…:Pn=R1:R2:R3:…:Rn
②并联电路中常用公式：P=U2/R
P1:P2=R2:R1
③无论用电器串联或并联。计算总功率常用公式P=P1+P2+…+Pn
4．单位：国际单位：瓦特（W）
常用单位：千瓦（kW）
二.电功率
5．额定功率和实际功率：
（1）额定电压：用电器正常工作时的电压。
（2）额定功率：用电器在额定电压下的功率。P额=U额I额=U2额/R某灯泡上标有“PZ220V-25W”字样分别表示：普通照明，额定电压220V，额定功率25W的灯泡。
西
湖
牌
PZ220-25
二.电功率
(3)实际功率与额定功率的关系。
U实
<
U额
P实
<
P额
U实
=
U额
U实
>
U额
P实
=
P额
P实
>
P额
用电器正常工作
用电器不能正常工作
用电器不能正常工作，可能损坏
注意：根据P=U2/R，如果U减小为原来的1/n，则P′=(1/n)2P
二.电功率
6．测量：
（1）伏安法测灯泡的额定功率：
①原理：P=UI；
②电路图
③选择和连接实物时须注意：
A．电源：其电压高于灯泡的额定电压
B．滑动变阻器：接入电路时要变阻，且调到最大值。根据能否调到灯泡的额定电压选择滑动变阻器。
C．电压表：并联在灯泡的两端“+”接线柱流入，“－”接线柱流出。根据额定电压选择电压表量程。
D．电流表：串联在电路里““+”接线柱流入，“－”接线柱流出。根据I额=P额/U额
或I额=U额/R
选择量程。
二.电功率
（2）测量家用电器的电功率：
①原理：P=W/t；
②器材：电能表
秒表。
二.电功率
三.电热
1．实验：研究电流通过导体产生的热量跟那些因素有关？
原理：根据煤油在玻璃管里上升的高度来判断电流通过电阻丝产生电热的多少。
实验采用煤油的目的：煤油比热容小，在相同条件下吸热温度升高的快。
2．焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。
3．计算公式：Q=I2Rt（适用于所有电路）对于纯电阻电路可推导出：Q=UIt=
U2t/R=W=Pt
①串联电路中常用公式：Q=I2Rt
Q1:Q2:Q3:…:Qn=R1:R2:R3:
…:Rn
并联电路中常用公式：Q=U2t/R
Q1:Q2=
R2:R1
②无论用电器串联或并联。计算在一定时间所产生的总热量，常用公式Q=Q1+Q2+Qn
③分析电灯、电炉等电热器问题时往往使用：Q=U2t/R=Pt
三.电热
4．应用──电热器
①定义：利用电流的热效应而制成的发热设备。
②原理：焦耳定律。
③组成：电热器的主要组成部分是发热体，发热体是由电阻率大、熔点高的合金制成。
④优点：清洁卫生没有污染、热效率高、方便控制和调节温度。
练习：☆家庭电路中有一只标有名牌的灯泡正常发光，现给的器材有电能表、电流表、电压表、钟表，请用三种方法测出这只灯泡的此时功率，说明道理并写出表达式。
三.电热
总结
电
功（W）
电
功
率（P）
电热（Q）
概念
意义
影响
因素
公式
单位
电流做的功
电流在单位时间内所做的功
描述电流做功快慢的物理量
U、I、t
I、R、t
W=Pt=UIt
P=W/t=UI
Q
=I2Rt
焦、千瓦时（度）
瓦、千瓦
焦
描述电能转化为其他形式能多少的物理量
电流通过导体产生的热量
描述电能转化成内能的多少物理量
U、I
谢谢
