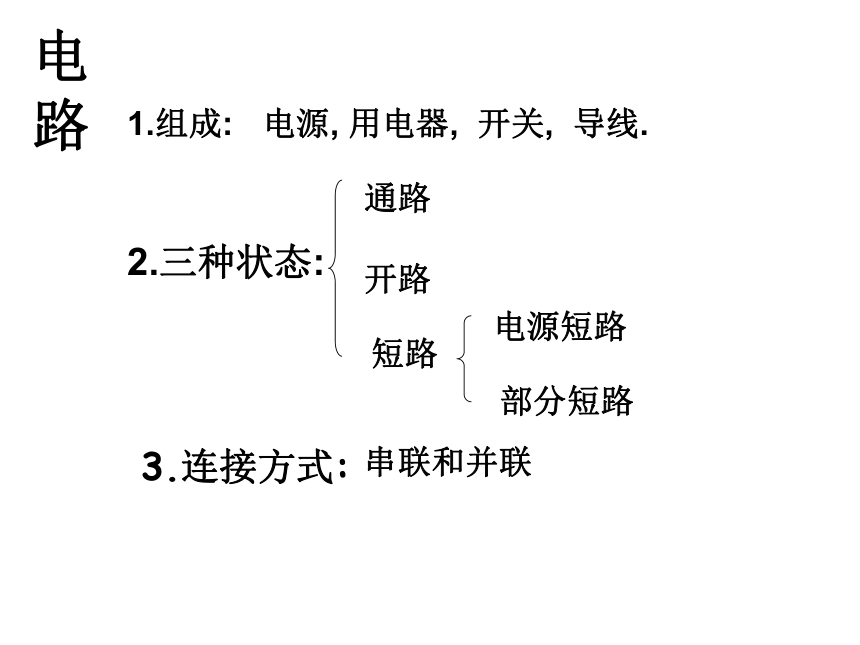

电路
1.组成:
电源, 用电器, 开关, 导线.
2.三种状态:
通路
开路
短路
电源短路
部分短路
3.连接方式:
串联和并联
提供电能
消耗电能
控制电路的通或断
电 源：
用电器：
开 关：
导 线 ：
输送电能、连接各元件

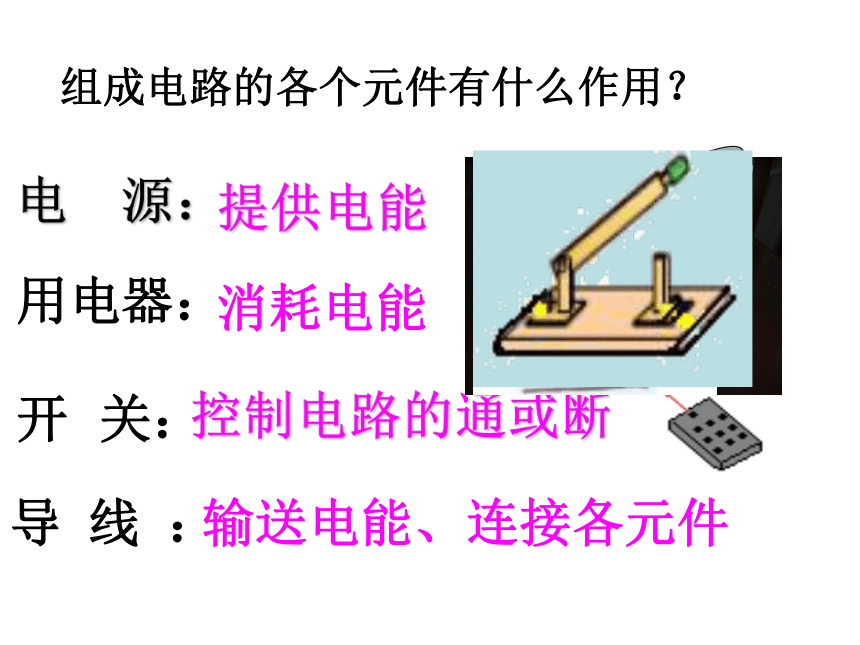

组成电路的各个元件有什么作用？
电 池和电 池组
开 关
电 灯

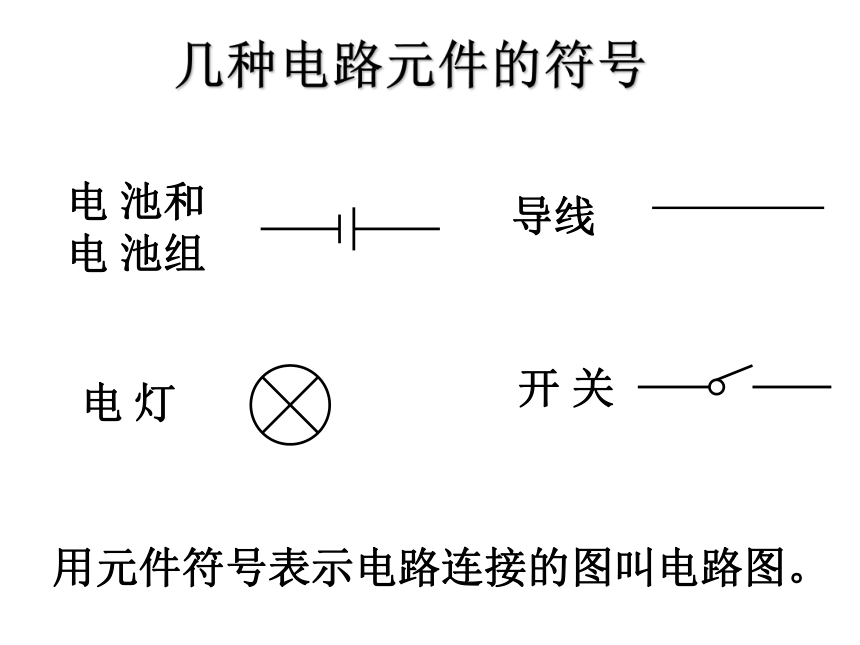

几种电路元件的符号
用元件符号表示电路连接的图叫电路图。
导线

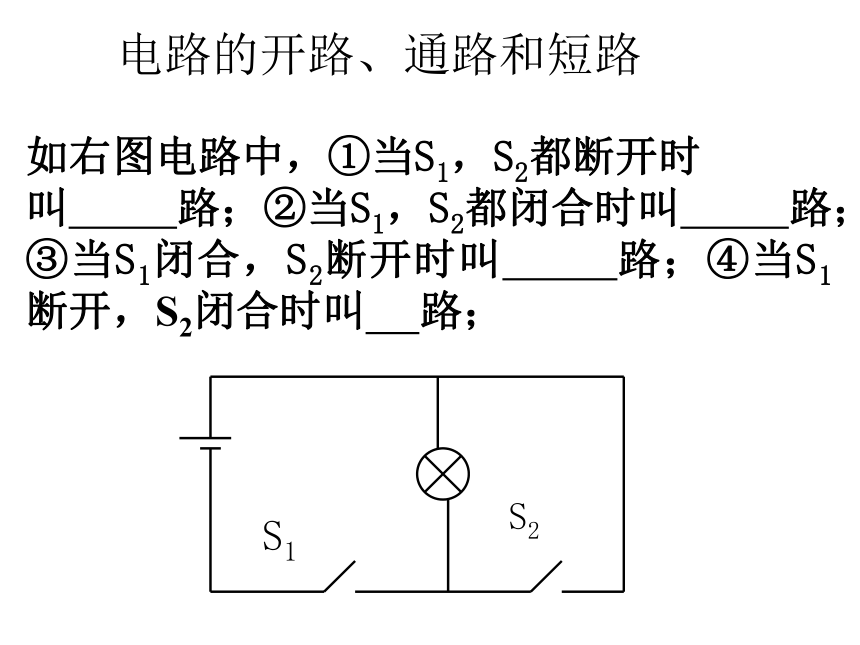

如右图电路中，①当S1，S2都断开时
叫 路；②当S1，S2都闭合时叫 路；③当S1闭合，S2断开时叫 路；④当S1断开，S2闭合时叫 路；
S1
S2
电路的开路、通路和短路

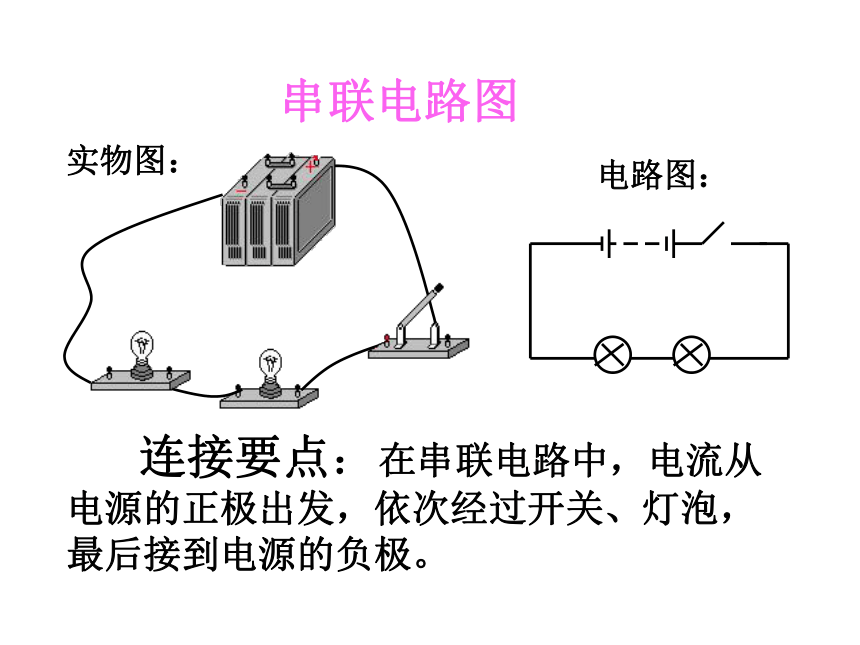

串联电路图
连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。
实物图：
电路图：

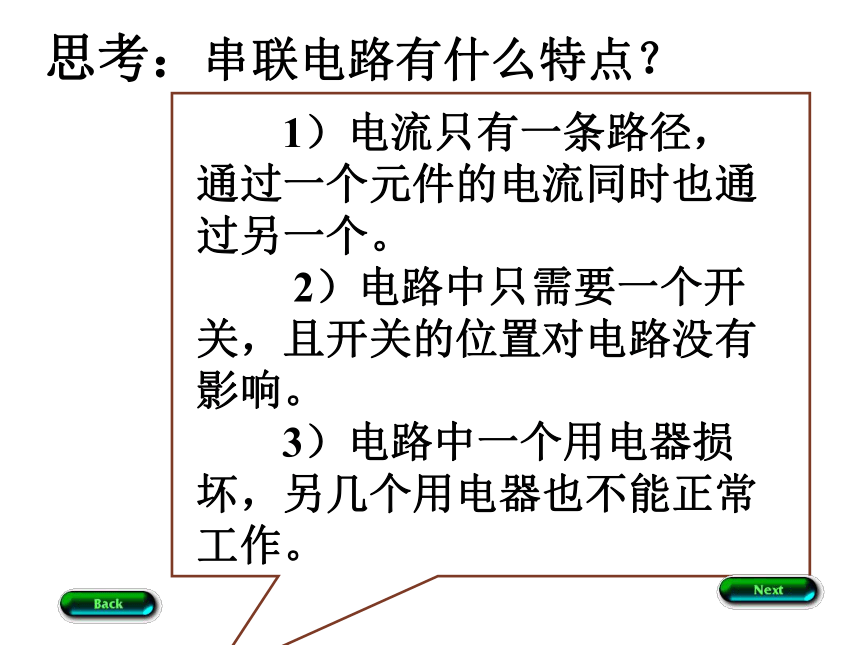

1）电流只有一条路径，
通过一个元件的电流同时也通
过另一个。
2）电路中只需要一个开
关，且开关的位置对电路没有
影响。
3）电路中一个用电器损
坏，另几个用电器也不能正常
工作。
思考：串联电路有什么特点？
S
S1
S2
L1
L2

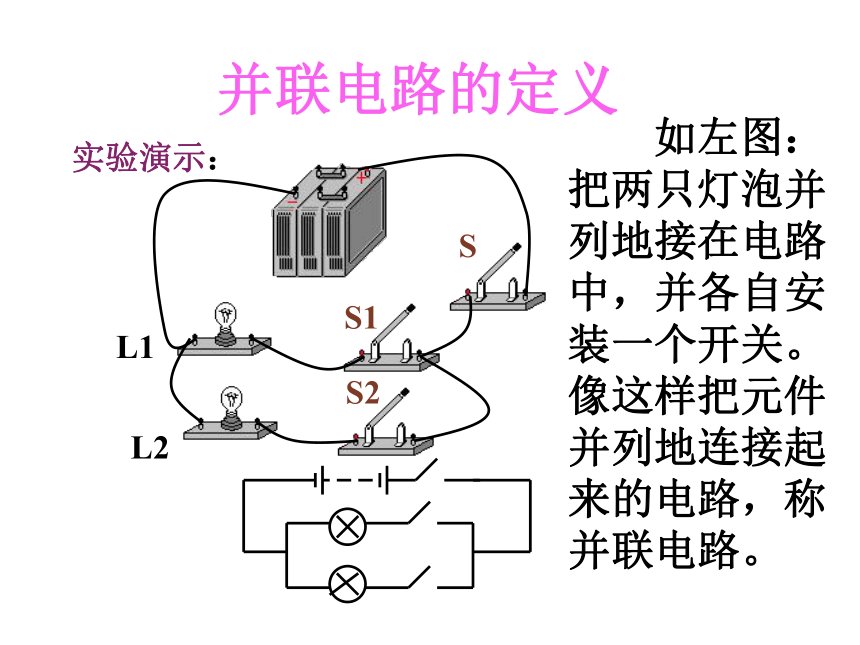

如左图：把两只灯泡并列地接在电路中，并各自安装一个开关。像这样把元件并列地连接起来的电路，称并联电路。
并联电路的定义
实验演示：

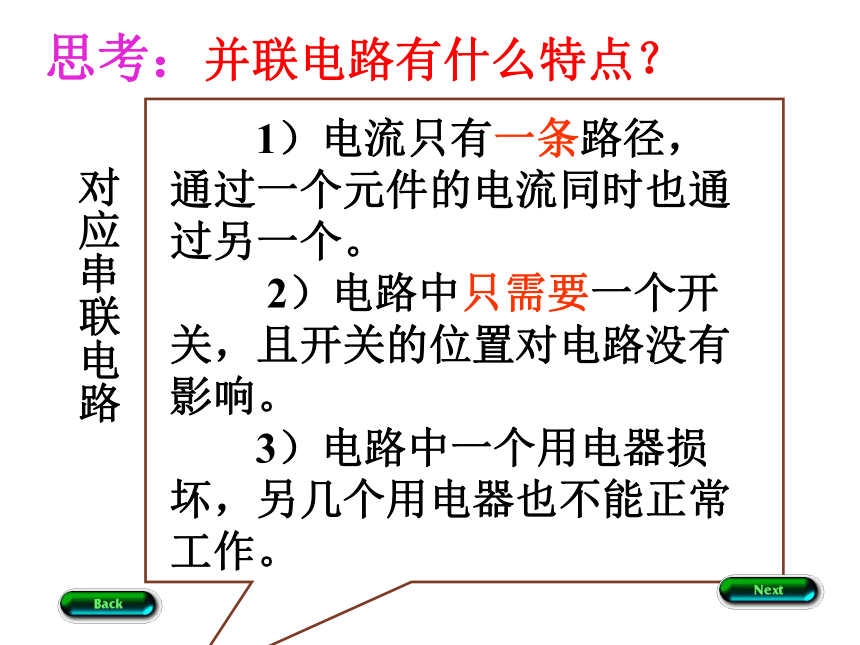

1）电流只有一条路径，
通过一个元件的电流同时也通
过另一个。
2）电路中只需要一个开
关，且开关的位置对电路没有
影响。
3）电路中一个用电器损
坏，另几个用电器也不能正常
工作。
思考：并联电路有什么特点？
对应串联电路

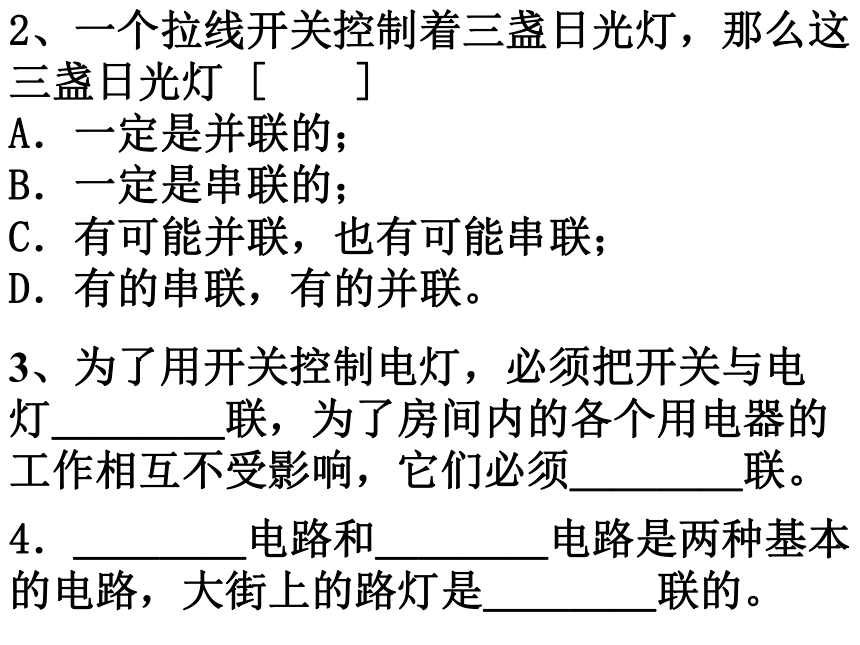

2、一个拉线开关控制着三盏日光灯，那么这三盏日光灯 [ ] A．一定是并联的；
B．一定是串联的； C．有可能并联，也有可能串联；
D．有的串联，有的并联。
3、为了用开关控制电灯，必须把开关与电
灯＿＿＿＿联，为了房间内的各个用电器的
工作相互不受影响，它们必须＿＿＿＿联。
4．＿＿＿＿电路和＿＿＿＿电路是两种基本
的电路，大街上的路灯是＿＿＿＿联的。

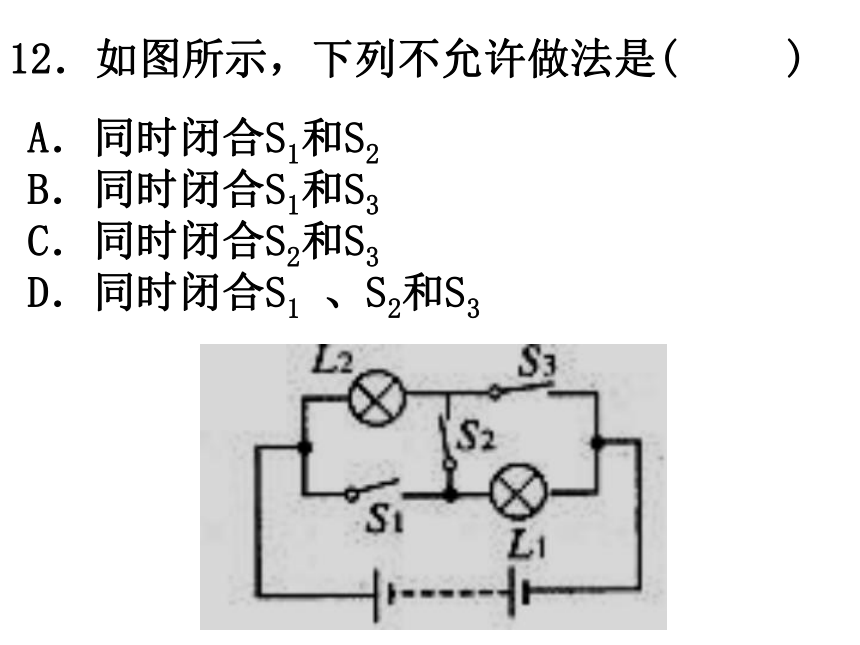

A．同时闭合S1和S2
B．同时闭合S1和S3
C．同时闭合S2和S3
D．同时闭合S1 、S2和S3
12．如图所示，下列不允许做法是( )

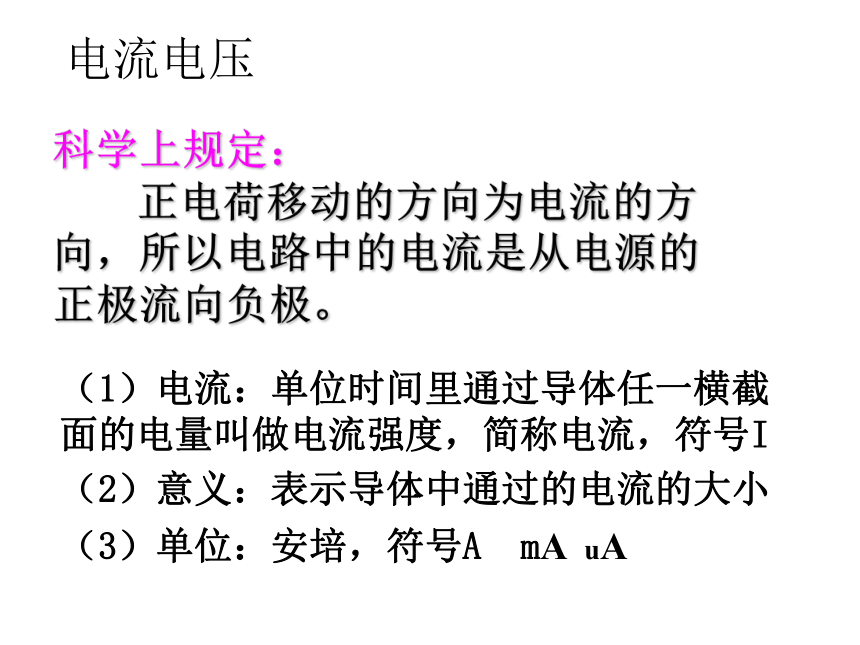

科学上规定：
正电荷移动的方向为电流的方向，所以电路中的电流是从电源的正极流向负极。
电流电压
（1）电流：单位时间里通过导体任一横截面的电量叫做电流强度，简称电流，符号I
（3）单位：安培，符号A mA uA
（2）意义：表示导体中通过的电流的大小
（1）电流必须从正接线柱流进去，从负接线柱流出来
（2）被测电流的大小不超过所选量程
2、电流表使用注意事项
（4）任何情况下都不能使电流表直接连到电源两极上
（3）电流表和用电器必须串联 （等于一条导线）
不用估读
1、电压是形成电流的原因。
2、电源是提供电压的装置。
3、电压符号： U
二、电源电压
4、国际单位：伏特，简称伏(V)。
常用单位:千伏(kV)、毫伏(mV)、微伏(μV） 等。
3．电压表的使用注意事项
与电流表相比较
8．将阻值分别为10欧和100欧的两个电阻并联后，其总电阻 ( )
A．等于10欧
B．大于10欧小于100欧
C．大于100欧
D．小于10欧
例1．如图7所示，电源电压为6V，且保持不变，当闭合开关S后，电压表的示数为6V,这说明 [ ] A．L1灯丝断了 B．L2灯丝断了 C．开关S处断路 D．电源处断路
导体对电流的阻碍作用叫电阻。
1、电阻：
2、电阻的符号：
R
3、电阻的单位：
欧姆（Ω）简称欧
千欧（k Ω ） 兆欧（M Ω ）
4、电阻的电路符号：
单位换算；1MΩ=103KΩ=106 Ω
导体的电阻
导体在导电的同时对电流具有阻碍作用
探究决定导体电阻大小的因素
讨论采用方法：控制变量法
导体电阻与L,S,材料,T有关
例1、有一段均匀导线的电阻是4欧，把它对折后作为一根导线使用，这时它的电阻是 [ ] A．1欧 B．2欧 C．4欧 D．16欧
1、滑动变阻器的原理：
改变导体长度来改变电阻的大小
二、滑动变阻器
2、滑动变阻器的结构示意图和电路符号：
结构示意图
电路符号
滑动变阻器的有效接线方法:
一上一下
如图5所示，将滑动变阻器连入电路，若A、C接线柱分别与电路中M、N相连，当滑片P自左向右移动时，电流表示数将___________，小灯
将___________．
I,U,R的关系
--------欧姆定律
保持导体电阻不变 改变两端电压 研究导体中电流和两端电压关系
保持两端电压不变 改变导体电阻
研究导体中电流和导体电阻关系
怎么设计电路图
A
V
欧姆定律：
导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
电 压 U
表达式：电 流= —— I = ——
电 阻 R
单位：I— 安培（A）
U—伏特（V）
R—欧姆（Ω）
1．由欧姆定律公式可以推导出R＝U／I，正确的说法是 ( )
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体两端的电压为0，导体的电阻为0
D．以上说法都不正确
2、有只200欧的电阻,允许通过的最大的电流强度是0.2安,接在110伏的电路中, 能正常工作吗 为使其正常工作, 应在电路 中如何接入一个阻值多大的电阻
3、电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开，电流表示数是0.3A.
求：
1）电源电压
2）S1、S2都闭合时，
电流表示数是多少？
A
R1
R2
R3
S1
S2
