初中物理沪科版九年级全一册第十五章第二节科学探究：欧姆定律练习题-普通用卷（含答案）

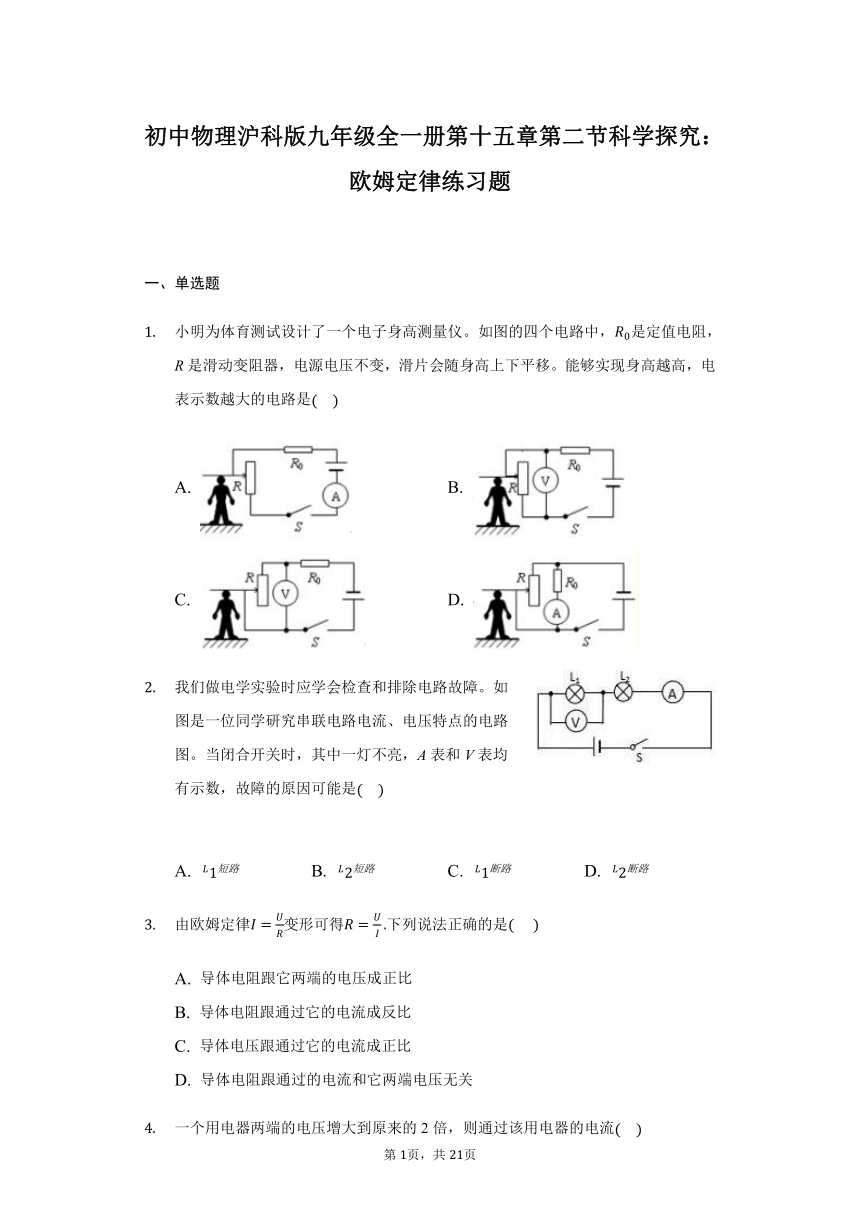

初中物理沪科版九年级全一册第十五章第二节科学探究：欧姆定律练习题
一、单选题
小明为体育测试设计了一个电子身高测量仪。如图的四个电路中，是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电表示数越大的电路是
A.
B.
C.
?
D.
我们做电学实验时应学会检查和排除电路故障。如图是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，其中一灯不亮，A表和V表均有示数，故障的原因可能是
A.
B.
C.
D.
由欧姆定律变形可得下列说法正确的是??
?
A.
导体电阻跟它两端的电压成正比
B.
导体电阻跟通过它的电流成反比
C.
导体电压跟通过它的电流成正比
D.
导体电阻跟通过的电流和它两端电压无关
一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流
A.
增大到原来的4倍
B.
增大到原来的2倍
C.
减小到原来的
D.
减小到原来的

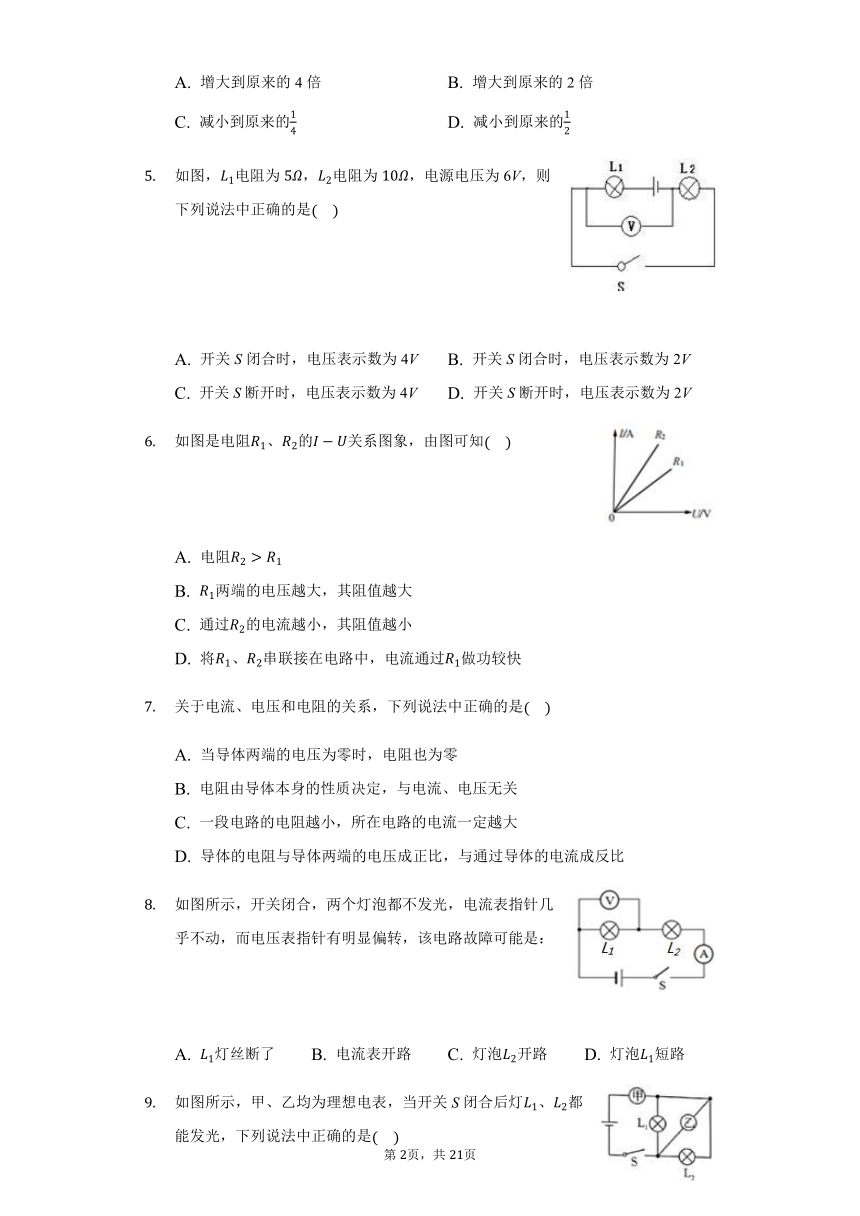

如图，电阻为，电阻为，电源电压为6V，则下列说法中正确的是
A.
开关S闭合时，电压表示数为4V
B.
开关S闭合时，电压表示数为2V
C.
开关S断开时，电压表示数为4V
D.
开关S断开时，电压表示数为2V
如图是电阻、的关系图象，由图可知
A.
电阻
B.
两端的电压越大，其阻值越大
C.
通过的电流越小，其阻值越小
D.
将、串联接在电路中，电流通过做功较快
关于电流、电压和电阻的关系，下列说法中正确的是
A.
当导体两端的电压为零时，电阻也为零
B.
电阻由导体本身的性质决定，与电流、电压无关
C.
一段电路的电阻越小，所在电路的电流一定越大
D.
导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是：
A.
灯丝断了
B.
电流表开路
C.
灯泡开路
D.
灯泡短路
如图所示，甲、乙均为理想电表，当开关S闭合后灯、都能发光，下列说法中正确的是
A.
灯、是串联在电路中的
B.
甲一定是电流表，乙一定是电压表
C.
当短路时仍能发光
D.
乙、甲两电表示数的比值与的阻值相等

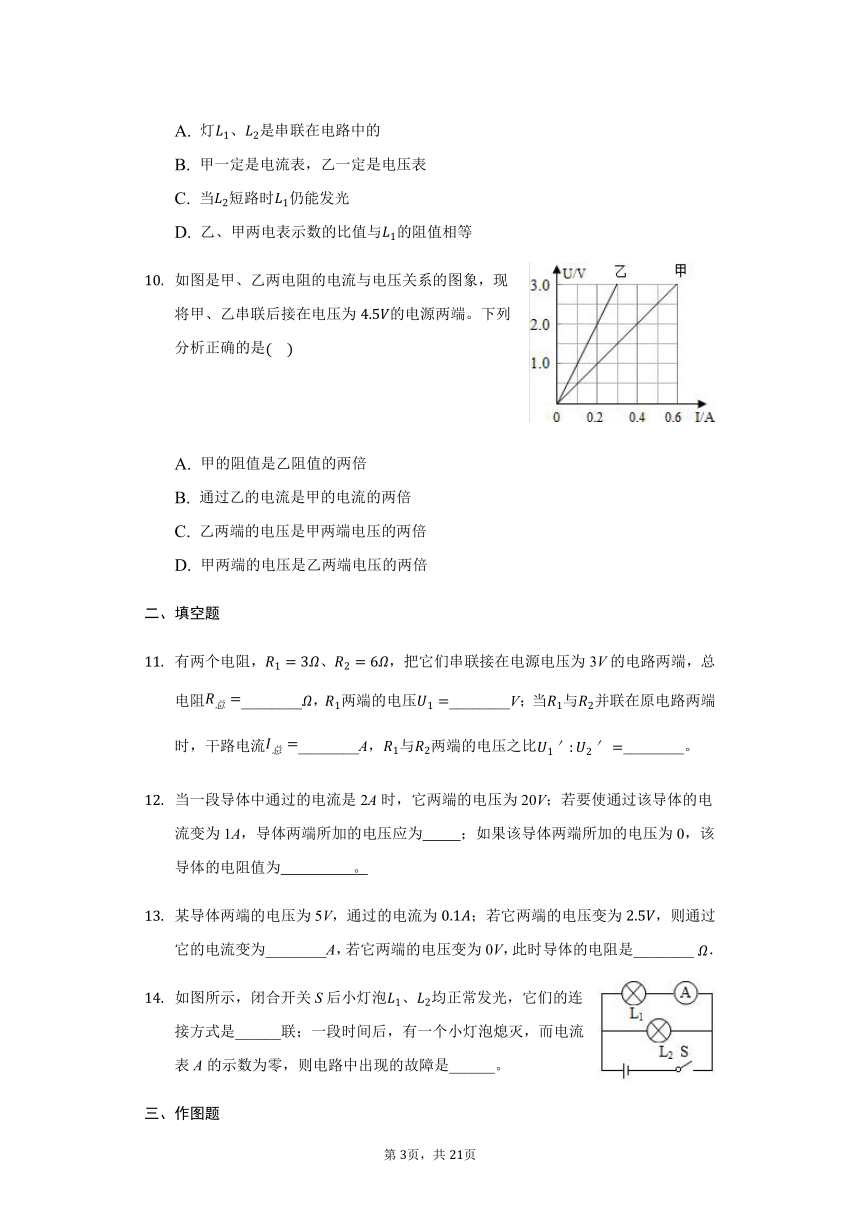

如图是甲、乙两电阻的电流与电压关系的图象，现将甲、乙串联后接在电压为的电源两端。下列分析正确的是
A.
甲的阻值是乙阻值的两倍
B.
通过乙的电流是甲的电流的两倍
C.
乙两端的电压是甲两端电压的两倍
D.
甲两端的电压是乙两端电压的两倍
二、填空题
有两个电阻，、，把它们串联接在电源电压为3V的电路两端，总电阻________，两端的电压________V；当与并联在原电路两端时，干路电流________A，与两端的电压之比________。
当一段导体中通过的电流是2A时，它两端的电压为20V；若要使通过该导体的电流变为1A，导体两端所加的电压应为??????????；如果该导体两端所加的电压为0，该导体的电阻值为?
?
?
?
?
?
?。
某导体两端的电压为5V，通过的电流为；若它两端的电压变为，则通过它的电流变为________A，若它两端的电压变为0V，此时导体的电阻是________．
如图所示，闭合开关S后小灯泡、均正常发光，它们的连接方式是______联；一段时间后，有一个小灯泡熄灭，而电流表A的示数为零，则电路中出现的故障是______。
三、作图题

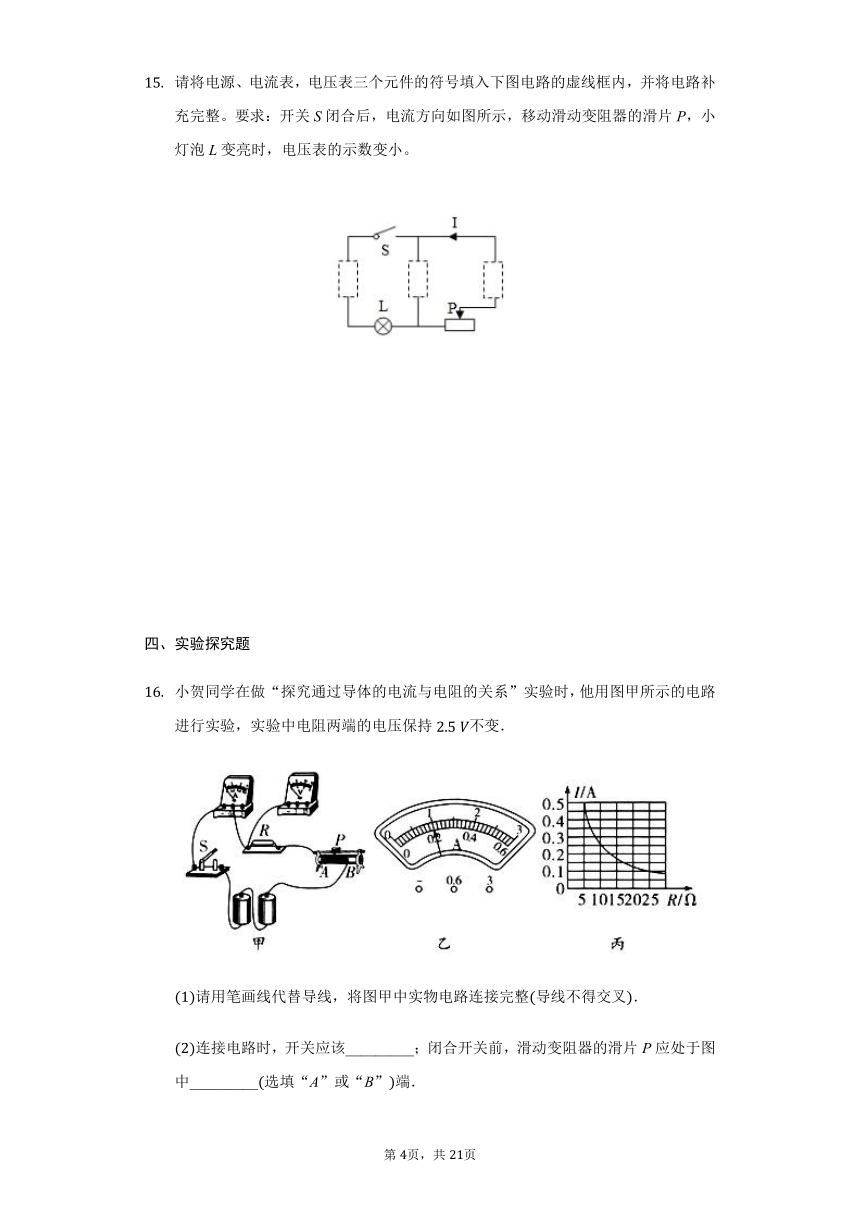

请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。
四、实验探究题
小贺同学在做“探究通过导体的电流与电阻的关系”实验时，他用图甲所示的电路进行实验，实验中电阻两端的电压保持不变．
请用笔画线代替导线，将图甲中实物电路连接完整导线不得交叉．
连接电路时，开关应该_________；闭合开关前，滑动变阻器的滑片P应处于图中_________选填“A”或“B”端．

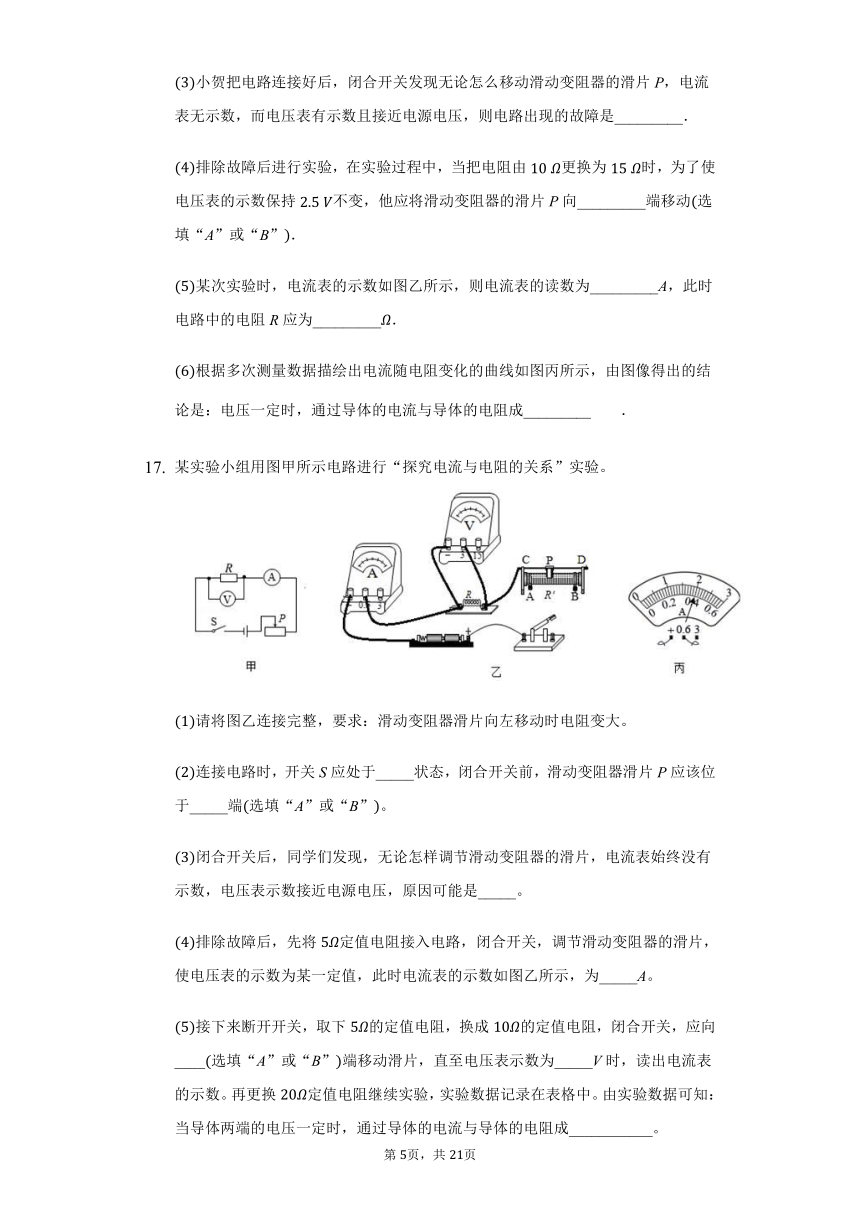

小贺把电路连接好后，闭合开关发现无论怎么移动滑动变阻器的滑片P，电流表无示数，而电压表有示数且接近电源电压，则电路出现的故障是_________．
排除故障后进行实验，在实验过程中，当把电阻由更换为时，为了使电压表的示数保持不变，他应将滑动变阻器的滑片P向_________端移动选填“A”或“B”．
某次实验时，电流表的示数如图乙所示，则电流表的读数为_________A，此时电路中的电阻R应为_________．
根据多次测量数据描绘出电流随电阻变化的曲线如图丙所示，由图像得出的结论是：电压一定时，通过导体的电流与导体的电阻成_________．
某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
请将图乙连接完整，要求：滑动变阻器滑片向左移动时电阻变大。
连接电路时，开关S应处于_____状态，闭合开关前，滑动变阻器滑片P应该位于_____端选填“A”或“B”。
闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是_____。
排除故障后，先将定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为_____A。
接下来断开开关，取下的定值电阻，换成的定值电阻，闭合开关，应向____选填“A”或“B”端移动滑片，直至电压表示数为_____V时，读出电流表的示数。再更换定值电阻继续实验，实验数据记录在表格中。由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成___________。
实验次数
1
2
3
5
10
20
实验结束后，某同学向老师提出可以用小灯泡来代替定值电阻，进行“电流与电压的关系”的实验探究，老师指出这个实验操作是不可行的，原因是_________________________________________。
小柯在拓展课上，设计了图甲电路，用来直接测出接入1、2两点间导体的电阻。
用导线连接1、2两点，电流表的示数如图乙，则通过变阻器的电流为______A.此时1、2两点间的电阻为，则在电流表指针所指的刻度上标。
保持变阻器滑片不动，把待测电阻接入1、2两点之间，此时电流表读数为，则的阻值是______，然后在电流表的刻度处标上相应的阻值。依此方法，在电流表的刻度上一一标上相应的阻值，这样就可以用此电流表测出接入1、2两点间导体的电阻。
干电池用久了电压会变小，此时再用导线连接1、2两点，电流表的指针就不能对准刻度线。要使指针重新对准刻度线，变阻器的滑片应向______填字母端移动。
五、综合题
交警使用的某型号酒精测试仪的工作原理如图。电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，的电阻为。使用前要通过调零旋钮即滑动变阻器R1的滑片对测试仪进行调零，此时电压表的示数为8V。求：
有经验的交警通过与司机进行交谈即可判断司机是否饮酒，其物理原理是_________________
电压表的示数为8V时，电流表的示数为多少？
电压表的示数为8V时，滑动变阻器R1的电阻值为多少？
调零后，的电阻保持不变。某驾驶员对着测试仪吹气10s，若电流表的示数达到，表明驾驶员醉驾，此时电压表的示数为多少？
答案和解析
1.【答案】B
【解析】
【分析】
明确电压表、电流表的测量对象是解题的基础，熟练应用欧姆定律、串联分压原理来分析电路中电流、电压的变化是解题的关键。
先识别电路，然后根据身高的变化，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律、串联电路分压的特点以及并联电路电流的规律判断电压表或电流表示数的变化。
【解答】
A、两电阻串联，电流表测量电路中的电流，身高越高R接入电路的电阻变大，电路中的总电阻变大，根据欧姆定律可知电路中的电流变小，即电流表示数变小，故A不符合题意；
B、两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变大，电路中的总电阻变大，根据串联电路分压的特点可知，滑动变阻器分得的电压变大，即电压表的示数变大，故B符合题意；
C、两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变小，电路中的总电阻变小，根据串联电路分压的特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故C不符合题意；
D、两电阻并联，电流表测量定值电阻所在支路电流，由于并联电路中各支路互不影响，因此通过定值电阻的电流不变，与身高无关，故D不符合题意。
故选：B。
2.【答案】B
【解析】
【分析】
本题主要考查了电路故障分析，串联中的两个电灯是要相互影响的，同时亮，同时灭，若只有一个亮，说明另一个灯发生了短路。
串联电路中电流是处处相等的，其中一灯不亮，A表有示数，说明电路是短路而不是断路；再根据电压表也有示数，判断是哪个灯泡短路。
【解答】
两个电灯串联，其中一灯不亮，而另一只亮，说明电路中已有电流通过，故障原因不是断路，故CD不符合题意；
若灯短路，则电压表无示数，与题意不符，所以电路故障是灯短路，故A不符合题意，B符合题意。
故选B。
3.【答案】D
【解析】
【分析】
本题考查了学生对电阻计算式的理解与掌握，我们根据比值定义法定义了电阻，但是电阻是由导体本身的性质决定的，与通过它的电流及两端的电压是无关的，在学习中要注意体会和理解。
导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是电阻是导体本身的一种性质，与流过的电流和两端的电压无关；
电压是产生电流的原因，先有电压后有电流。
【解答】
电阻是导体本身的一种性质，与两端的电压和通过的电流无关，只是计算导体电阻大小的一种方法，故AB不正确，D正确；
C.电压是产生电流的原因，不能说导体电压跟通过它的电流成正比，故C不正确。
故选：D。
4.【答案】B
【解析】解：设某电路原来的电压为U、电阻为R，
则原来电路中的电流：；
用电器两端的电压增大到原来的2倍时，
灯泡的电阻不变，
通过灯泡的电流。
故选：B。
电阻是导体本身的一种性质，与两端的电压和通过的电流无关；根据欧姆定律可知用电器两端的电压增大到原来的2倍时通过灯泡的电流。
本题考查了欧姆定律的应用，关键是知道用电器两端的电压增大到原来的2倍时其电阻的阻值不变。
5.【答案】A
【解析】解：开关闭合时，电压表和、电源一起组成一个方框时，电压表测量和电源之外的用电器两端的电压；开关断开时，电压表和、电源一起组成一个方框时，电压表的电阻很大，灯泡不会发光，只是充当导线的作用，电压表测量电源两端的电压，电压表的示数是6V。
开关闭合时，和是串联的，总电阻为电源电压是6V，
电路的总电流是。
所以两端的电压是：
当开关闭合时电压表的示数是4V。
故选：A。
“方框”法判断电压表测谁的电压：电压表和用电器组成一个方框时，电压表测量该用电器两端的电压；电压表和电源组成一个方框时，电压表测量电源两端的电压；电压表和用电器、电源一起组成一个方框时，电压表测量该用电器和电源之外的用电器两端的电压。
串联电路的总电阻等于各串联导体的电阻之和。
知道电流和电阻计算电压。
掌握串联电路和并联电路的电流、电压、电阻的特点。
利用方框法能判断电压表测量谁的电压。
利用欧姆定律和欧姆定律的推导公式进行计算。
6.【答案】D
【解析】解：
A.由电流与电压和电阻的关系知，电压一定时，电流与电阻成反比；由图知电压一定时，流过的电流小，所以的阻值大，故A错误；
电阻是导体本身的一种性质，它的大小只与自身的因素有关如材料、长度、横截面积等，而与它两端的电压或流过它的电流无关，故BC错误；
D.将、串联接在电路中时流过它们的电流相等，又知，由公式得，所以电流通过做功较快，故D正确。
故选：D。
由电流与电压和电阻的关系知，电压一定时，电流与电阻成反比。在图上找到、电压相同的电对应电流的大小关系可判断它们电阻大小关系。
电阻是导体本身的一种性质，它的大小只与自身的因素有关如材料、长度、横截面积等，而与它两端的电压或流过它的电流无关。
将、串联接在电路中时流过它们的电流相等，又知，由公式得，电功率是反映电流做功快慢的物理量。
本题考查了欧姆定律的应用以及对电路中电流与电压和电阻的关系的理解。属于常考题，难度不大。
7.【答案】B
【解析】解：
ABD、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关；跟电压、电流都无关，故AD错误，B正确；
C、一段电路的电阻越小，在电压一定的情况下，其所在电路的电流越大，故C错误；
故选：B。
导体的电阻大小的影响因素：长度、横截面积、材料，另外还受温度的影响。跟电压、电流都无关。可见导体的电阻是导体的一种性质，反映了导体对电流的阻碍作用大小；根据欧姆定律可知，电流的大小是由电压和电阻共同决定的。
电阻是导体本身的属性，导体的电阻大小决定于导体的长度、横截面积和材料，还受温度的影响。
8.【答案】A
【解析】
【分析】
本题要能根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间。
由电路图可知，两灯泡串联，电压表测两端的电压，电流表测电路中的电流。电压表指针有明显偏转说明电压表两接线柱与电源之间是通路，电流表指针几乎不动说明电路开路，即电压表并联部分开路。
【解答】
由电路图可知，两灯泡串联，电压表测两端的电压，电流表测电路中的电流；
A.若灯丝断了，电压表串联在电路中，电压表测电源的电压，所以，电流表指针几乎不动，而电压表指针有明显偏转，故A符合题意；
B.若电流表开路，电路开路，两灯泡不发光，电压表和电流表均无示数，故B不符合题意；
C.若灯泡开路，电路开路，两灯泡不发光，电压表和电流表均无示数，故C不符合题意；
D.若灯泡短路时，电压表也被短路，电压表无示数，此时有电流通过灯泡，则灯泡发光，电流表有示数，故D不符合题意。
故选A。
9.【答案】B
【解析】解：读图可知，开关S闭合后，要使灯和都能发光只有并联才行，因为电压表要并联在电路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经灯泡回负极，另一支经电流表甲、灯回负极，所以甲一定是电流表，乙一定是电压表，故A错误，B正确。
因为甲是电流表，当短路时，发生电源短路，不能发光，故C错误；
乙是电压表，测量两端电压，甲是电流表，测量干路上的电流，因此乙、甲两电表示数的比值不等于的阻值，故D错误。
故选：B。
电压表与被测用电器并联，并且在电路中相当于开路；电流表与被测用电器串联，并且在电路中相当于导线。
解决本类题的关键是牢记电压表和电流表的正确使用方法，并且能够识别串并联电路。
10.【答案】C
【解析】
【分析】
本题考查了比较电阻大小、比较电阻两端电压关系、比较流过电阻电流的关系等问题；由图象找出电阻两端电压与流过电阻的电流关系、掌握串联电路的特点是正确解题的关键。
由图象找出电阻电压与对应的电流值，然后由欧姆定律求出电阻的阻值；
根据电阻阻值、串联电路阻值及欧姆定律逐一分析各选项，选出正确答案。
【解答】
A.由图象得：甲电阻阻值，，，故A错误；
B.甲、乙两电阻串联，由串联电路的特点知，流过它们的电流相等，故B错误；
流过两电阻的电流相等，，由知，，故D错误，C正确。
11.【答案】9；1；；
【解析】
【分析】
本题考查了串并联电路的特点和欧姆定律的应用，是一道较为简单的应用题。
两电阻串联时，根据电阻的串联求出电路中的总电阻，利用欧姆定律求出电路中的电流，再根据欧姆定律求出两端的电压；
当与并联在原电路两端时，它们两端的电压相等，根据电阻的并联求出电路中的总电阻，利用欧姆定律求出干路电流。
【解答】
两电阻串联接在电源电压为3V的电路两端时，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的总电阻：
，
电路中的电流：
，
两端的电压：
；
当与并联在原电路两端时，
因并联电路中各支路两端的电压相等，
所以，与两端的电压之比：：1，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
，
则干路电流：
。
故答案为：9；1；；1：1。
12.【答案】10V；
【解析】解：由欧姆定律得：
导体的电阻；
电流为1A，导体两端所加电压；
导体电阻与导体两端的电压无关，只与导体本身的性质有关，故导体电阻仍为；
故答案为：10V，．
由欧姆定律可求得导体的电阻；再由欧姆定律求得电流为1A时，导体两端的电压；根据导体电阻的性质可得出电压为0时的阻值．
本题为欧姆定律的简单应用，注意灵活应用欧姆定律的变形式，并且还要明确导体电阻与导体两端的电压无关，只和导体的本身性质有关．
13.【答案】
?
50
【解析】解：由可得，导体的电阻：
，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，两端的电压变为或两端的电压变为0V时，导体的电阻仍为不变，
当两端的电压变为时通过的电流：
。
故答案为：；50。
知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，再根据欧姆定律求出两端的电压变为时通过的电流。
本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目。
14.【答案】并
?
或电流表断路，和电流表均断路
【解析】解：由电路图可知，闭合开关S后，电流从电源正极开始分支，分别经过两个灯泡再回到电源负极，因此两灯泡并联连接；
图中电流表测支路的电流，电流表的示数为零，说明小灯泡不发光，无故障，则故障在上；若断路、电流表A断路或小灯泡与电流表A同时断路，均会出现不发光，电流表无示数，正常的情况。
故答案为：并；或电流表断路，和电流表均断路。
串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；
并联电路中有多条电流路径，各支路上的元件互不影响；
电流表的示数为零，说明小灯泡没有故障，则故障在上，根据并联电路的特点分析故障。
本题考查了判断电路元件的连接方式，知道串并联电路的连接方式和特点，分析清楚电路结构即可正确解题。
15.【答案】解：要滑动变阻器改变灯泡的亮度，所以电源、滑动变阻器、灯泡和电流表串联；
灯泡变亮时，说明通过灯泡的电流变大，由可知灯泡两端电压变大，而题中要求电压表示数变小，说明电压表和滑动变阻器并联；
所以，电源在最左端的虚线框内，且上端为负极，这样可以满足电流方向如图所示；电压表和滑动变阻器并联，填在中间的虚线框内；电流表和滑动变阻器串联，应填在最右端的虚线框内；如下图所示：
【解析】滑动变阻器改变灯泡的亮度，所以滑动变阻器和灯泡、电流表串联；灯泡变亮时其两端电压变大，而电压表示数变小，说明电压表和滑动变阻器并联，据此填充元件。
此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路。
16.【答案】；
断开；A；
断路?；
；
；；
反比
【解析】
【分析】
本题主要考查“探究通过导体的电流与电阻的关系”实验。
电压表并联在定值电阻两端；根据实验中电阻两端的电压保持不变确定电压表的量程；
为了保护电路，连接电路时开关是断开的；闭合电路前，滑动变阻器需要调节到最大阻值；
电流表无示数说明电路中存在开路或者电流表短路；根据电压表示数接近电源电压确定故障类型；
探究电流与电阻的关系，应该控制定值电阻两端的电压不变，根据串联分压原理分析；
根据电流表的量程为及分度值读数，利用计算电阻；
根据图丙解答。
【解答】
在“探究通过导体的电流与电阻的关系”实验中，电压表应该与定值电阻并联，实验中保持电阻两端电压为，因此电压表选择的量程，具体如答图所示：；
在连接电路的过程中，为保护电路，开关必须处于断开状态，在闭合开关前，滑动变阻器的滑片P应移到阻值最大处，即A端；
闭合开关，电流表无示数说明电路中某处可能存在断路，而电压表有示数且接近电源电压，说明电压表与电源两端是接通的，则电路中的故障可能是电阻R处断路；根据串联分压原理可知，将定值电阻由改接成的电阻，电阻增大，若保持滑动变阻器的滑片位置不变，则定值电阻分得的电压增大，实验中应控制电阻两端的电压为不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，即应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动；
由图甲知，电流表的量程为，根据图乙可知，电流表的指针指在刻度线处，故电流表的示数为，定值电阻的阻值；
由图丙可知，导体两端电压一定时，通过导体的电流与导体的电阻成反比。
故答案为：；
断开；A；
断路?；
；
；；
反比。
17.【答案】
断开；A；
?
定值电阻R断路；
；
；2；反比；
灯的电阻随温度的变化而变化，不能控制电阻大小不变
【解析】
【分析】
将滑动变阻器与用电器串联，根据滑片向右移动时，连入电路的电阻变大确定其接线柱；
连接电路时，开关应断开；为保护电路，变阻器连入电路中电阻最大；
电流表无示数，可能是电流表断路或电流表之外的电路断路；再根据电压表有示数分析可知电路故障；
根据电流表小量程计读数；
研究电流与电阻的关系时，要控制电压表示数不变，由欧姆定律的变形公式，求出电压表示数；根据串联电路的分压作用判断出滑动变阻器的移动方向；由表中数据得出结论；
研究“电流与电压的关系”要控制电阻一定。
探究电流与电阻的关系，考查电路的连接、操作过程、注意事项、控制变量法的运用的及欧姆定律的应用等知识。
【解答】滑动变阻器与电阻串联，要求滑片向右移动时，连入电路的电阻变大，所以应将滑动变阻器的A接线柱与开关的右接线柱相连，如下图所示：
连接电路时，开关S应处于断开状态；为保护电路，变阻器连入电路中电阻最大即A端；
闭合开关，移动变阻器滑片P，发现电流表无示数，电路可有断路发生，而电压表有示数且接近电源电压，说明电压表到电源两极间是通路，所以故障原因可能是定值电阻断路；
小明同学首先将定值电阻接入电路，将滑片P滑到b端，再闭合开关，调节滑片P，使电压表示数到达某一数值，电流表的示数如图乙所示，电流表选用小量程，分度值为，示数；
研究电流与电阻的关系时，要控制电压表示数不变，由欧姆定律的变形公式，电压表示数；
根据串联分压原理可知，将定值电阻由改接成的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2V，读出电流表的示数；
由表格中数据发现：电阻为原来的几倍，通过的电流为原来的几分之一，故在电压一定时，电流与电阻成反比。
实验结束后，某同学向老师提出可以用小灯泡来代替定值电阻，进行“电流与电压的关系”的实验探究，老师指出这个实验操作是不可行的，原因是灯的电阻随温度的变化而变化，不能控制电阻大小不变。
18.【答案】?
；12?
；B
【解析】解：电流表的示数如图乙，图中电流表选用小量程，分度值为，则通过变阻器的电流为；
在上面的操作中，根据欧姆定律，变阻器连入电路中的电阻：
，
把待测电阻接入1、2两点之间，此时电流表读数为，电路的总电阻：
，根据电阻的串联规律，则待测电阻：
；
干电池用久了电压会变小，根据欧姆定律，此时再用导线连接1、2两点，电流表示数变小，为恢复到原来的示数，即应增大电流，由欧姆定律，应减小变阻器连入电路中的电阻大小，即滑片向B端移动。
故答案为：；??；??。
根据电流表小量程读数；
根据欧姆定律先求出变阻器连入电路的电阻，根据串联电阻的规律求待测电阻；
干电池用久了电压会变小，根据欧姆定律，此时再用导线连接1、2两点，判断电流表示数变化，再根据欧姆定律确定变阻器滑片的移动方向。
本题结合实际考查欧姆定律和串联电路的规律及变化电路的分析，体现了与高中知识的衔接。
19.【答案】解：有经验的交警通过与司机进行交谈，就能闻到酒精的味道，这是扩散现象，是由于分子在永不停息地做无规则运动形成的；
因为和滑动变阻器串联，当酒精气体的浓度为0时，，电压表示数为8V，
；
，
。
当的电阻保持不变，电流表的示数时，
，
。
答：分子在永不停息地做无规则运动；
电压表的示数为8V时，电流表的示数为；
电压表的示数为8V时，滑动变阻器的电阻值为；
调零后，的电阻保持不变。某驾驶员对着测试仪吹气10s，若电流表的示数达到，表明驾驶员醉驾，此时电压表的示数6V。
【解析】本题考查了扩散现象，欧姆定律公式及导出公式，串联电路的电压和电流的特点，通过电阻值随酒精气体浓度的变化而变化，改变电路的阻值和电流。体现了物理应用于生活，达到学以致用的目的。
分子在永不停息地做无规则运动；
当对测试仪进行调零，知道的电压和电阻，根据欧姆定律求出电流；
根据串联电路的电压规律求出此时滑动变阻器两端的电压，由此时电路中的电流，根据欧姆定律的导出公式，求出滑动变阻器的电阻值；
当驾驶员对着测试仪吹气10s，改变了电路电流，滑动变阻器的阻值不变，已知电路中的电流，根据欧姆定律求出滑动变阻器两端的电压，由串联电路的电压规律求出的电压。
