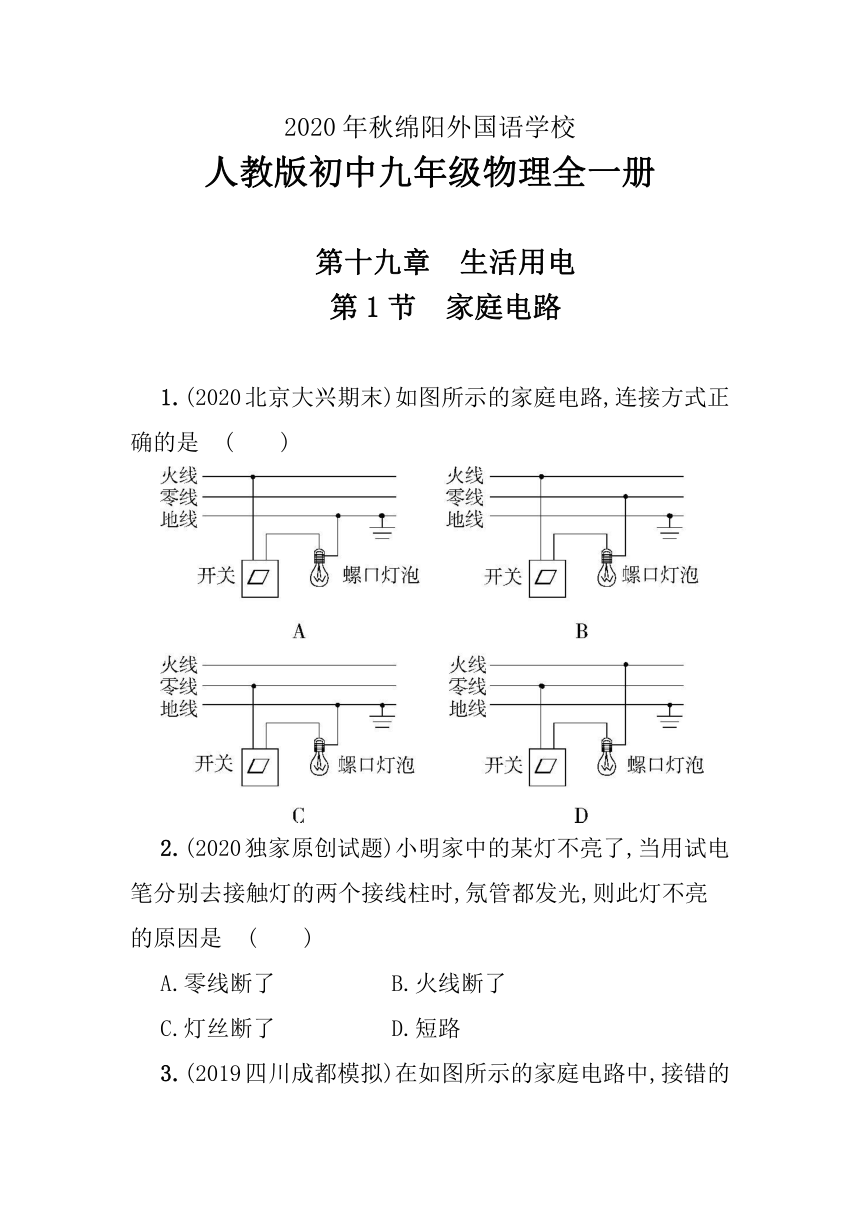

1.(2020北京大兴期末)如图所示的家庭电路,连接方式正确的是?(　　)
2.(2020独家原创试题)小明家中的某灯不亮了,当用试电笔分别去接触灯的两个接线柱时,氖管都发光,则此灯不亮的原因是?(　　)
A.零线断了　????B.火线断了
C.灯丝断了　????D.短路

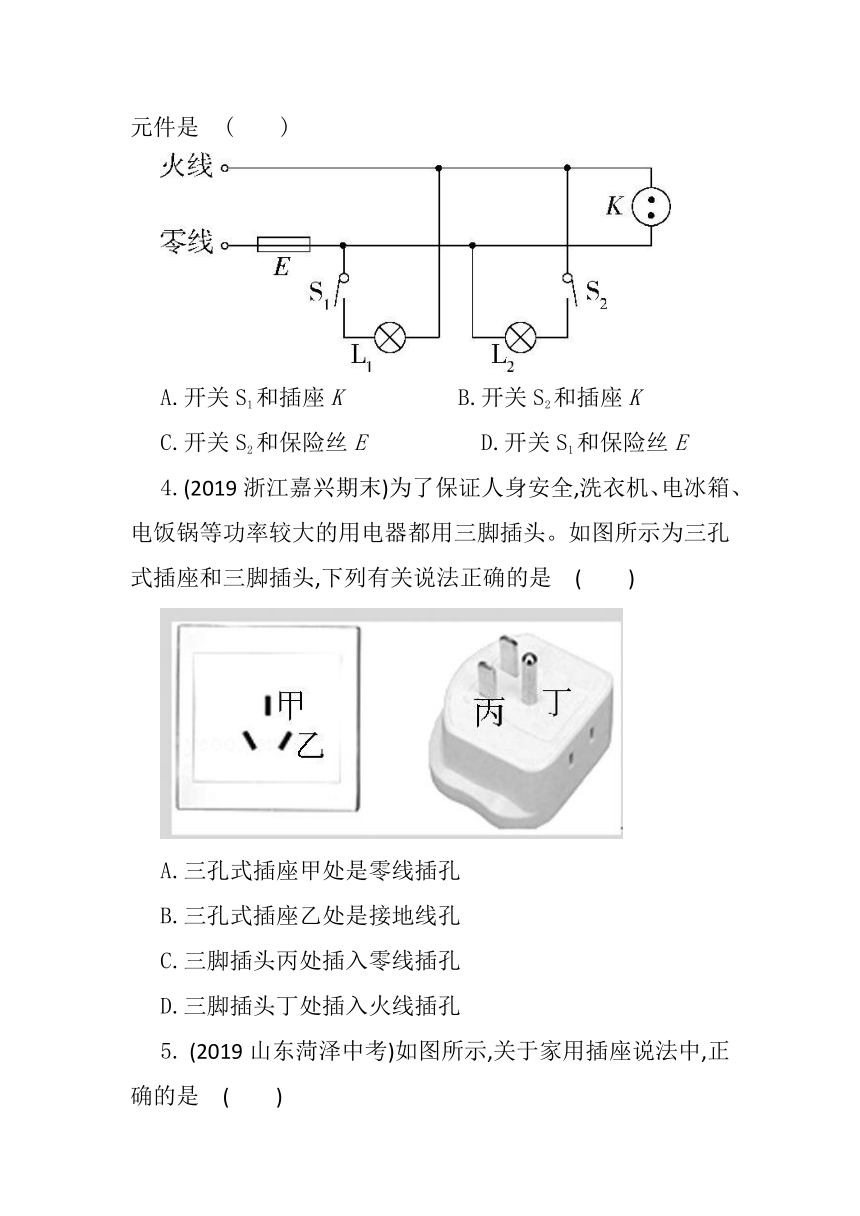

3.(2019四川成都模拟)在如图所示的家庭电路中,接错的元件是?(　　)
A.开关S1和插座K　????B.开关S2和插座K
C.开关S2和保险丝E　????D.开关S1和保险丝E
4.(2019浙江嘉兴期末)为了保证人身安全,洗衣机、电冰箱、电饭锅等功率较大的用电器都用三脚插头。如图所示为三孔式插座和三脚插头,下列有关说法正确的是?(　　)
A.三孔式插座甲处是零线插孔
B.三孔式插座乙处是接地线孔
C.三脚插头丙处插入零线插孔
D.三脚插头丁处插入火线插孔
5.

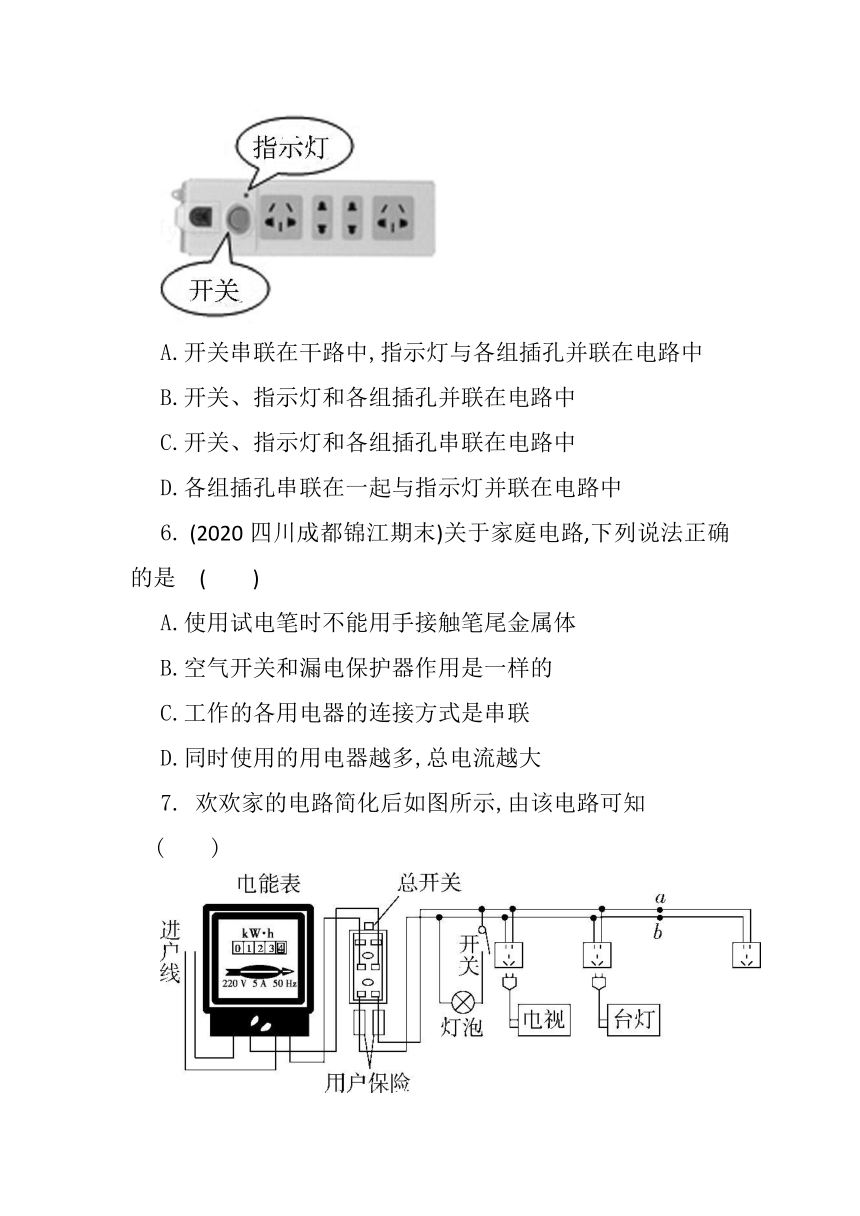

(2019山东菏泽中考)如图所示,关于家用插座说法中,正确的是?(　　)
A.开关串联在干路中,指示灯与各组插孔并联在电路中
B.开关、指示灯和各组插孔并联在电路中
C.开关、指示灯和各组插孔串联在电路中
D.各组插孔串联在一起与指示灯并联在电路中
6.
(2020四川成都锦江期末)关于家庭电路,下列说法正确的是?(　　)
A.使用试电笔时不能用手接触笔尾金属体
B.空气开关和漏电保护器作用是一样的
C.工作的各用电器的连接方式是串联
D.同时使用的用电器越多,总电流越大
7.
欢欢家的电路简化后如图所示,由该电路可知?(　　)
A.a线是零线,b线是火线
B.台灯和电视是串联在电路中的
C.电路中的用电器都是并联在电路中的
D.三孔插座中上边的那个孔可以不接地

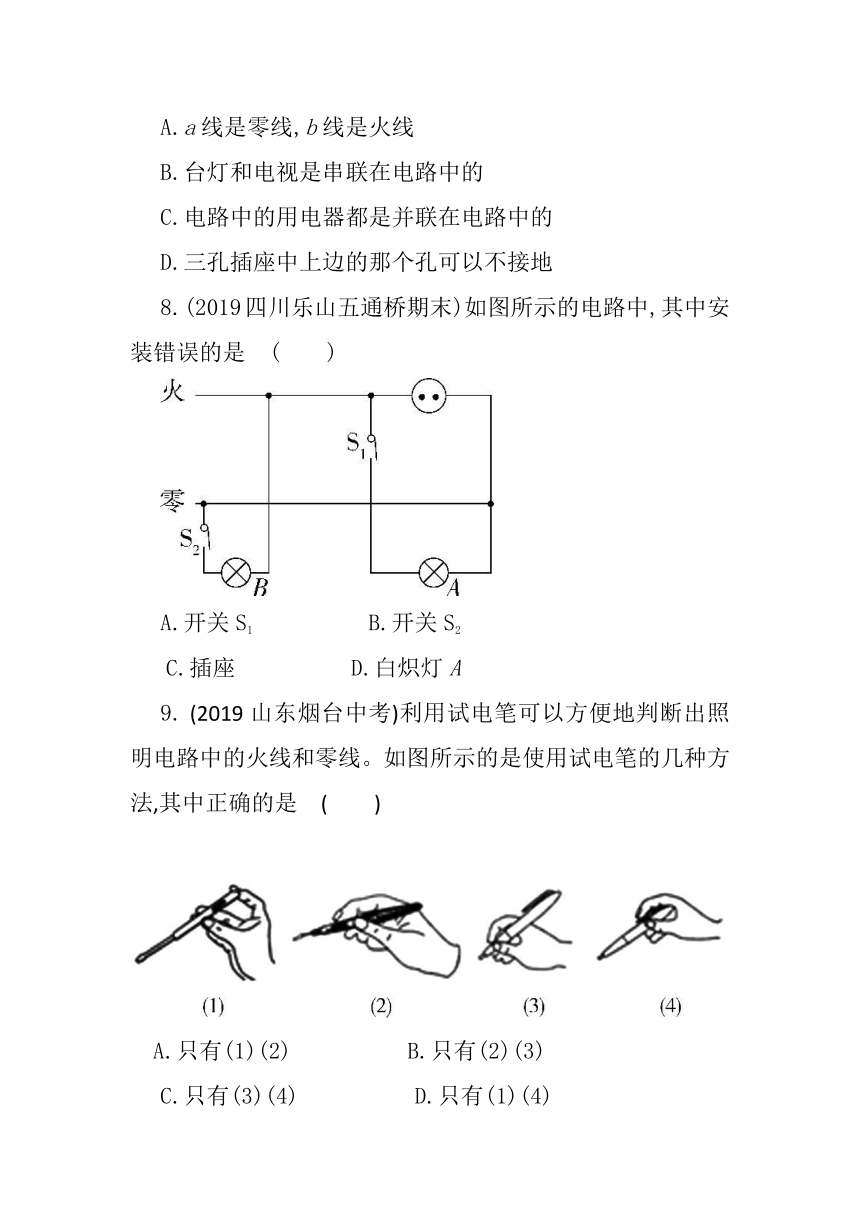

8.(2019四川乐山五通桥期末)如图所示的电路中,其中安装错误的是?(　　)
A.开关S1　????B.开关S2
C.插座　????D.白炽灯A
9.
(2019山东烟台中考)利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法,其中正确的是?(　　)
?
A.只有(1)(2)　????B.只有(2)(3)
C.只有(3)(4)　????D.只有(1)(4)
10.

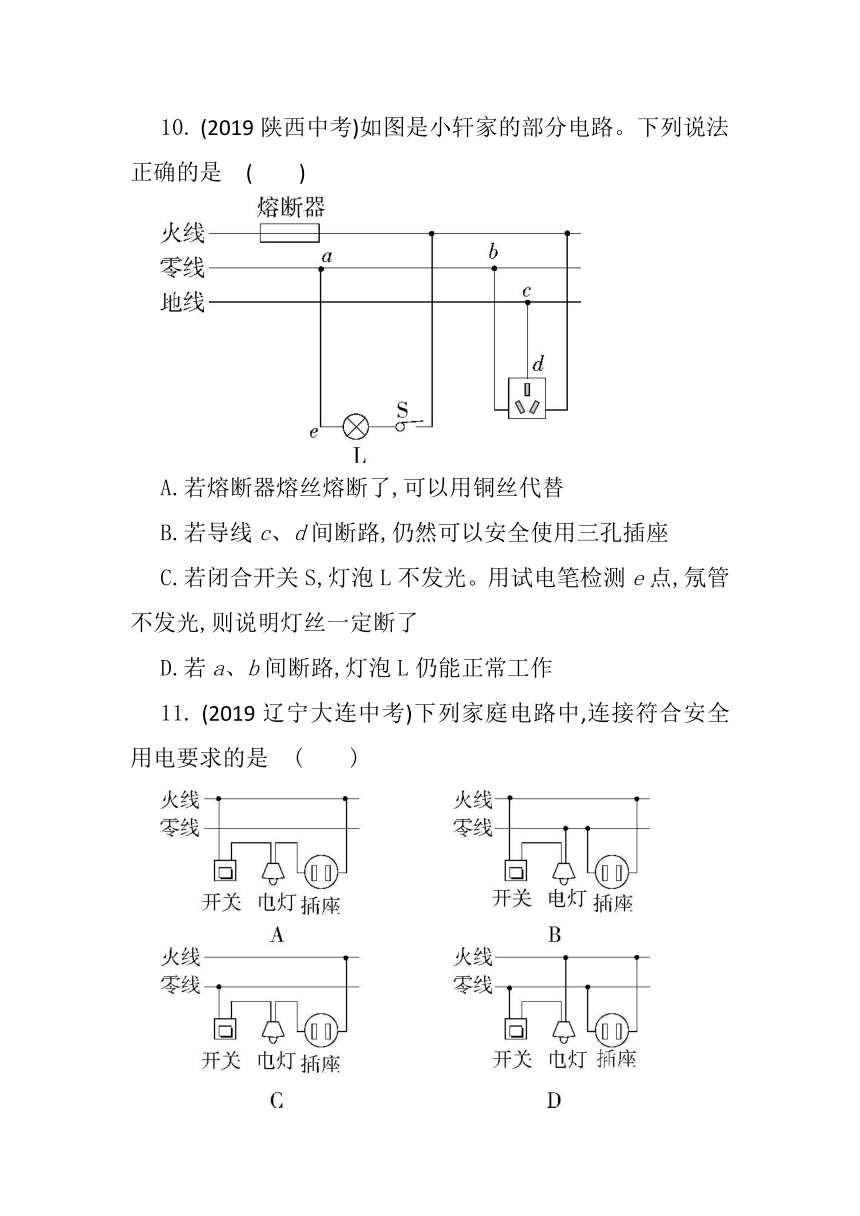

(2019陕西中考)如图是小轩家的部分电路。下列说法正确的是?(　　)
A.若熔断器熔丝熔断了,可以用铜丝代替
B.若导线c、d间断路,仍然可以安全使用三孔插座
C.若闭合开关S,灯泡L不发光。用试电笔检测e点,氖管不发光,则说明灯丝一定断了
D.若a、b间断路,灯泡L仍能正常工作
11.
(2019辽宁大连中考)下列家庭电路中,连接符合安全用电要求的是?(　　)
12.
图为试电笔的结构及使用方法。下列说法正确的
是?(　　)
A.试电笔可以判断物体是带正电还是带负电
B.若氖管发光,说明人体成了电流的通路
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中,甲是正确的,乙是错误的
13.
(2020福建三明期末)图是试电笔的构造图,下列说法正确的是?(　　)
?
A.试电笔中的电阻,阻值较小
B.使用试电笔时,人与试电笔是并联的
C.使用试电笔时,手必须接触笔尖金属体
D.正确使用试电笔检测火线时,氖管会发光
14.
(2020安徽无为期末)2019年10月1日,中华人民共和国成立70周年,从阅兵式上我们可以目睹,我们的祖国,正在实现从大国到强国的中国梦。在我国,家庭电路的电压是　　　????V,家中电视机、电冰箱、电灯等用电器之间的连接方式是　　????????联。
15.
(2020天津南开期末)如图所示,是一个家庭电路中常用的五孔插座,试电笔插入????　　????孔(填字母即可)时,试电笔的氖管会发光。小黄同学家的灯不亮了,保险丝和灯泡都完好,他用试电笔检查时发现试电笔的氖管仍能发光,发生此故障的原因是　　　????(选填“火线”或“零线”)有断路。
16.
(2020北京通州期末)如图所示,用试电笔来辨别家庭电路中的火线与零线,手拿试电笔方法正确的示意图是　　　????图。(选填“甲”或“乙”)
17.
(2020福建福州闽清期中)家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家用电器是　　　????联在电路中的。电风扇的调速开关实质是????　　????。客厅有三组六盏相同的白炽灯,由一个开关同时控制,其中有一盏不亮,另五盏正常发光(如图所示)。已知家庭电路电压为220
V,每只灯工作时电阻为1
100
Ω,则此时通过开关的电流为　　　????A,不亮的那一盏灯　　　????(选填“断路”或“被短接”)了。
18.
如图所示,测电笔正确的使用方法是　　????(选填“甲”或“乙”),已知测电笔的电阻约为1.1×106
Ω,氖管和人体的电阻比它小得多,可以忽略,请你计算“220
V　40
W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的　　　????倍(结果保留到整数)。
19.
(2020山东济宁金乡期末)请在图中用笔画线代替导线,将电灯、开关和插座连入照明电路。
20.
(2020吉林白城大安期末)请正确连接家庭电路。(要求:开关只控制灯泡)。
参考答案
1.
答案????B????A图中火线首先要进入开关,再接入灯泡顶端的金属点,零线直接接螺旋套,而图中是地线接螺旋套,故A错误;B图中火线首先要进入开关,再接入灯泡顶端的金属点,零线直接接螺旋套,故B正确;C图中火线首先要进入开关,而图中零线接开关,地线接螺旋套,故C错误;D图中零线接开关,火线接螺旋套,故D错误。故选B。
2.
答案????A　零线断了之后,灯泡不能发光,灯头一个接线柱与火线相连,使氖管发光,另一个接线柱通过灯丝也和火线相连,也能使氖管发光,故A正确;火线断了之后,两个接线柱均和火线断开,都不能使氖管发光,故B错误;灯丝断后,灯头的两个接线柱分别与火线和零线相连,因此试电笔检测时,与零线相连的接线柱不应该发光,故C错误;短路会烧毁保险丝,电路断路,氖管不会发光,故D错误。故选A。
3.
答案????D　家庭电路中用电器之间是并联的,插座相当于用电器,与其他用电器也是并联的。控制用电器的开关应接在火线上,使得在检修用电器时,断开开关使用电器与火线断开,所以开关S1位置接错了。同样保险丝也应接在入户的火线上,当电路中电流过大时,保险丝熔断,使用电器与火线断开,所以保险丝的位置也接错了。故选D。
4.
答案????C　三孔式插座甲处是地线插孔,故A错误;三孔式插座乙处是火线插孔,故B错误;三脚插头丙处应该插入零线插孔,故C正确;三脚插头丁处插入地线插孔,确保用电器外壳先接地,故D错误。故选C。
5.
答案????A　由生活经验可知,开关闭合时,指示灯才会发光,插孔才能正常通电,所以开关应串联在干路中;若指示灯损坏,开关闭合时插孔也能正常通电,说明指示灯和各组插孔之间是并联的,故A正确,B、C、D错误。故选A。
6.
答案????D　使用试电笔时应用手接触笔尾的金属体,故A错误;空气开关的作用是家庭电路中电流过大时会自动切断电路,而漏电保护器的作用是在发生漏电时会自动切断电路,故B错误;家庭电路中,各用电器工作时互不影响,彼此是并联的,故C错误;家中的各用电器并联连接,由于并联电路中,干路电流等于各支路电流之和,所以当使用的用电器越多时,家庭电路中总电流就越大,故D正确。故选D。
7.
答案????C　用电器的开关应该接在火线上,所以和开关相连的那根线是火线,即a线是火线,b线是零线,故A错误;台灯和电视是互不影响的,所以是并联的关系,故B错误;家庭电路中各个用电器是互不影响的,所以电路中的用电器都是并联在电路中的,故C正确;三孔插座的接法是左零右火上接地,故三孔插座中上边的那个孔接地线,故D错误。
8.
答案????B　由图知,开关S1接在火线和A灯之间,符合安全用电原则,接法正确;图中的插座并联在电路中,与各个用电器互不影响,接法正确;而开关S2接在零线和B灯之间,在开关S2断开时,B灯仍然带电,不符合安全用电原则,则开关S2的安装错误。故选B。
9.
答案????D　笔尖接触要检测的导线,手接触笔尾金属体,当笔尖接触检测导线时,氖管发光的是火线,氖管不发光的是零线,故(1)(4)正确。故选D。
10.
答案????D　保险丝熔断后,不能用铜丝来代替,因为铜丝的电阻率小、熔点高,用铜丝代替保险丝,不能在电流过大时自动切断电路,故A错误;由图知,如果导线c、d间断路,用电器的金属外壳无法接地,存在漏电危险,所以不能继续安全使用三孔插座,故B错误;如果火线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到火线间的电路断路,灯泡都不能发光,同时试电笔接触e点,氖管都不能发光,所以不能说明灯丝一定断了,故C错误;由图知,虽然a、b间断路,但电流可以从火线到灯泡,经a点回到零线,所以灯泡L仍能正常工作,故D正确。故选D。
11.
答案????B　家庭电路中灯和插座之间应该是并联的,而A、C两幅图中灯和插座串联,故A、C错误;为了用电安全,开关应接在火线与电灯之间,插座接线时应遵循“左零右火”的原则,故B正确、D错误。故选B。
12.
答案????B　试电笔可以判断物体带电还是不带电,并不能检测带负电还是正电,A选项错误;若试电笔接触火线,则电流通过人体流向大地,从而构成了回路,说明人体成了电流的通路,B选项正确;笔尖、电阻、氖管、弹簧和笔卡是导体,外壳是绝缘体,C选项错误;使用试电笔时,手必须接触金属笔卡,故甲是错误的,乙是正确的,D选项错误。
13.
答案????D
火线和大地之间的电压是220
V,人站在大地上,加在试电笔和人之间的电压是220
V,试电笔和人是串联的,串联的电阻起分担电压的作用,试电笔的电阻很大,分担的电压很大,人分担的电压很小,不高于36
V,不会对人造成危害,故A、B错;使用试电笔时,手不能接触笔尖金属体,否则会发生触电事故,故C错;使用试电笔时,手接触笔尾金属体,笔尖接触火线,氖管会发光,故D正确。故选D。
14.
答案　220　并
　在我国,家庭电路的电压是220伏;家中电视机、电冰箱、电灯等用电器在工作时互不影响,它们之间的连接方式是并联。
15.
答案????B、D　零线
　五孔插座是由两孔插座和三孔插座构成;试电笔插入B、D孔时,试电笔的氖管会发光;小黄同学家的灯不亮了,保险丝和灯泡都完好,说明电路出现了断路现象,他用试电笔检查时发现试电笔的氖管仍能发光,这表明电路与火线都是接通的,故故障原因是零线断路。
16.
答案　甲
　甲图的使用方法是正确的,手接触笔尾金属体。乙图的使用方法是错误的,试电笔接触火线或零线,氖管都不发光。
17.
答案　并　滑动变阻器　1　断路
解析　房间里各用电器之间工作情况是互不影响,所以各用电器之间是并联。电风扇的调速器相当于一个滑动变阻器,它与电风扇串联。通过调节调速器,可以改变调速器连入电路中的电阻,从而改变电流,起到调速的作用。由一个开关控制,则开关串联在干路上,由于六盏白炽灯相同,且五盏正常发光,则干路电流I=5I1=5×
?=5×
?=1
A;由于不亮的灯泡对其他灯泡没有产生影响,故这盏灯泡断路了。
18.
答案　乙　900
19.
图中三根电线从上到下分别为火线、零线、地线。
(1)灯泡的接法:火线先进入开关,开关与灯泡串联,注意零线接在灯泡的螺旋套上,这样在断开开关时能切断火线,接触灯泡不会发生触电事故。
(2)三孔插座的接法:上孔接地线,左孔接零线,右孔接火线。
20.
灯泡接法:火线进入开关,再进入灯泡,这样在断开开关时能切断火线,接触灯泡不会发生触电事故,既能控制灯泡,又能更安全。安装三孔插座:上孔接地线、左孔接零线、右孔接火线。
