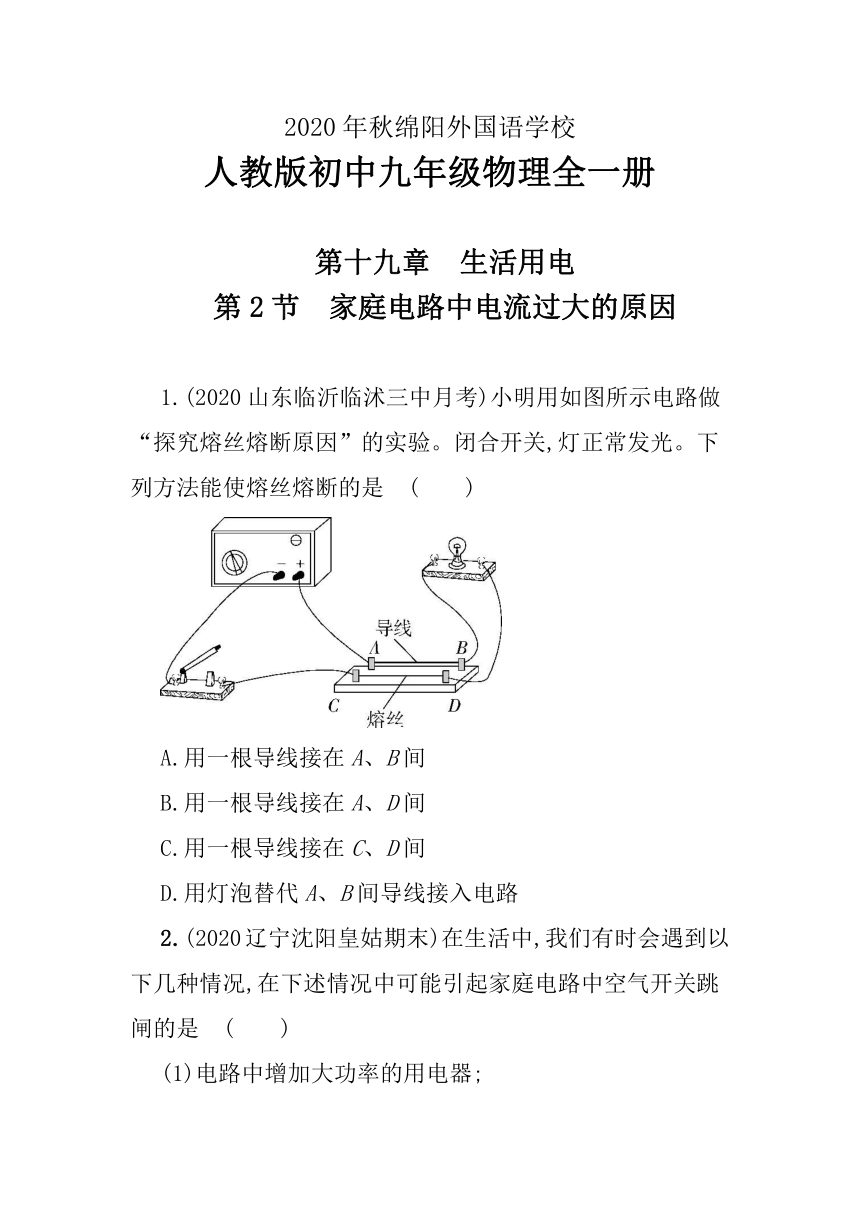

人教版初中物理九年级全一册课后提升练习(第十九章　第2节 家庭电路中电流过大的原因)2020年秋四川省绵阳外国语学校（含答案）

2020年秋绵阳外国语学校
人教版初中九年级物理全一册
第十九章　生活用电
第2节
家庭电路中电流过大的原因
1.(2020山东临沂临沭三中月考)小明用如图所示电路做“探究熔丝熔断原因”的实验。闭合开关,灯正常发光。下列方法能使熔丝熔断的是?(　　)
A.用一根导线接在A、B间
B.用一根导线接在A、D间
C.用一根导线接在C、D间
D.用灯泡替代A、B间导线接入电路
2.(2020辽宁沈阳皇姑期末)在生活中,我们有时会遇到以下几种情况,在下述情况中可能引起家庭电路中空气开关跳闸的是?(　　)
(1)电路中增加大功率的用电器;

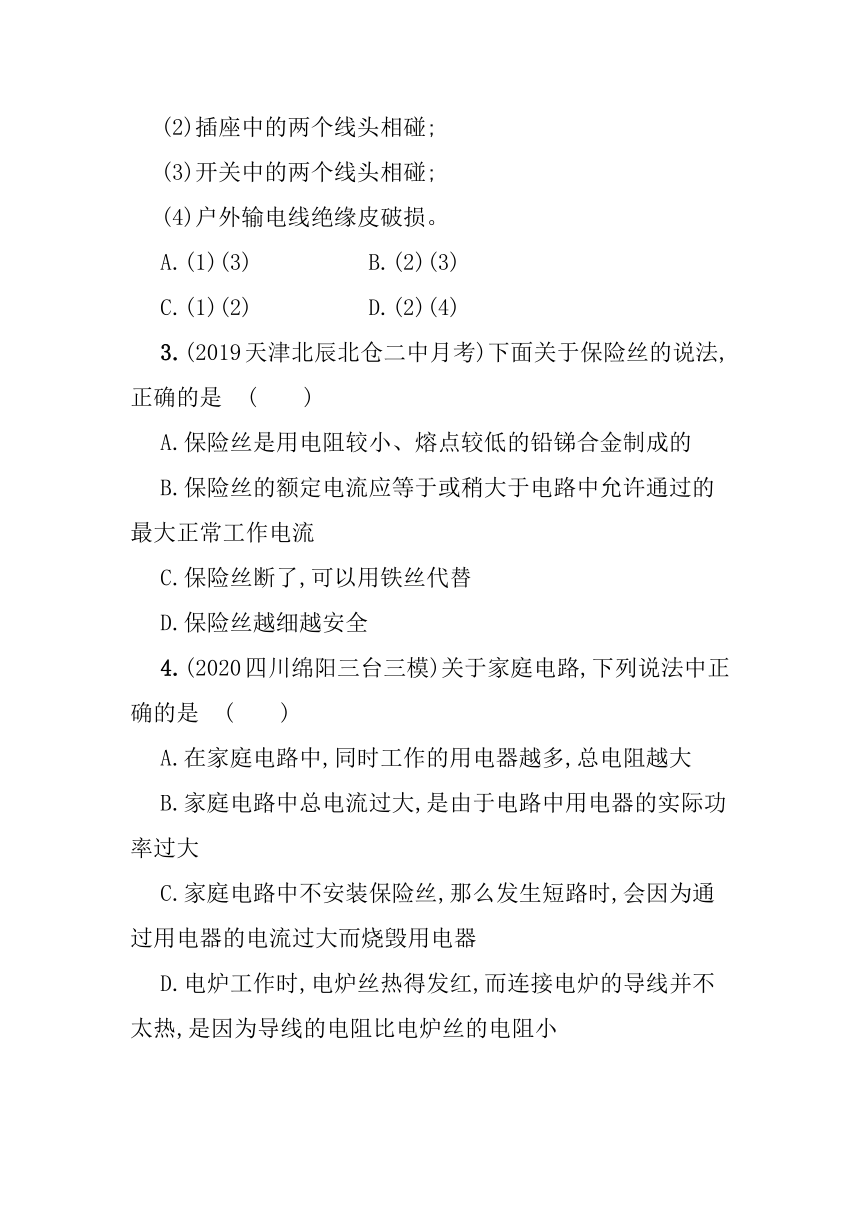

(2)插座中的两个线头相碰;
(3)开关中的两个线头相碰;
(4)户外输电线绝缘皮破损。
A.(1)(3)　????B.(2)(3)
C.(1)(2)　????D.(2)(4)
3.(2019天津北辰北仓二中月考)下面关于保险丝的说法,正确的是?(　　)
A.保险丝是用电阻较小、熔点较低的铅锑合金制成的
B.保险丝的额定电流应等于或稍大于电路中允许通过的最大正常工作电流
C.保险丝断了,可以用铁丝代替
D.保险丝越细越安全
4.(2020四川绵阳三台三模)关于家庭电路,下列说法中正确的是?(　　)
A.在家庭电路中,同时工作的用电器越多,总电阻越大
B.家庭电路中总电流过大,是由于电路中用电器的实际功率过大
C.家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器
D.电炉工作时,电炉丝热得发红,而连接电炉的导线并不太热,是因为导线的电阻比电炉丝的电阻小
5.

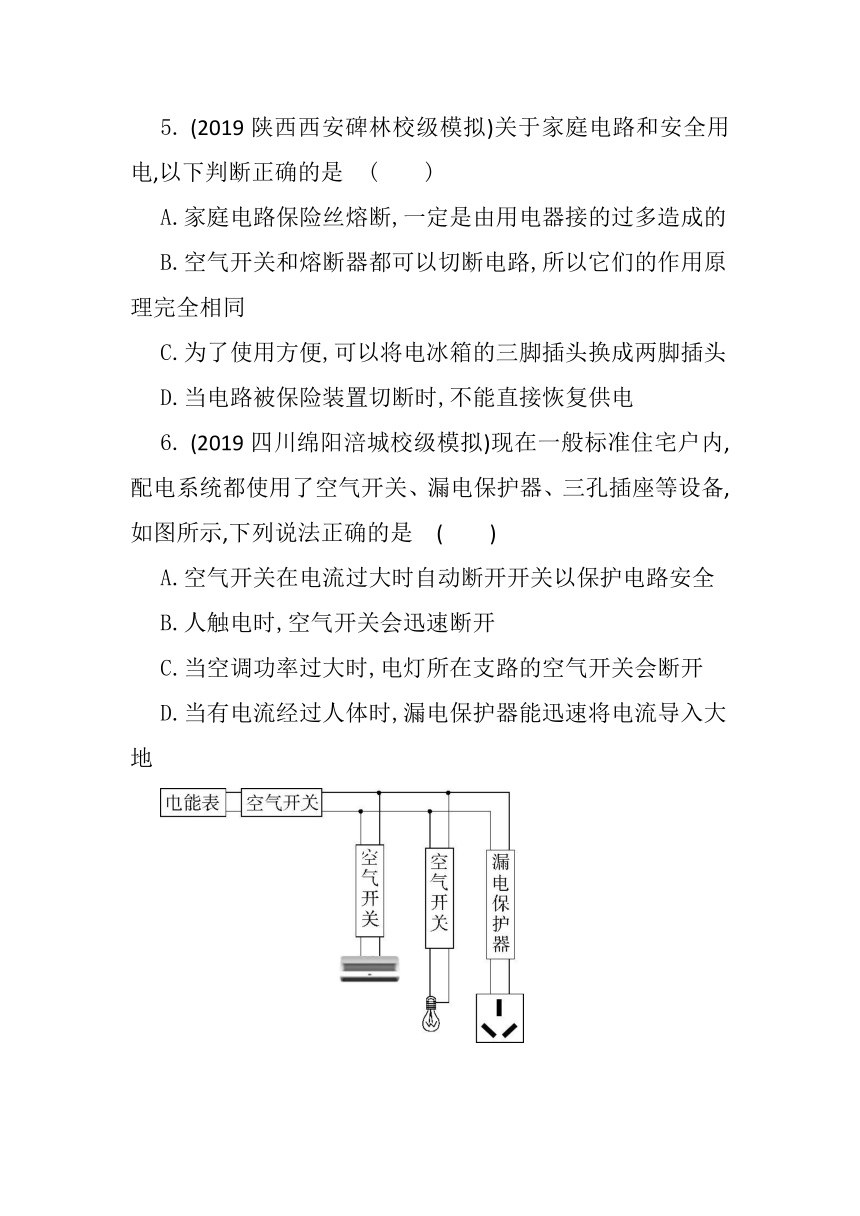

(2019陕西西安碑林校级模拟)关于家庭电路和安全用电,以下判断正确的是?(　　)
A.家庭电路保险丝熔断,一定是由用电器接的过多造成的
B.空气开关和熔断器都可以切断电路,所以它们的作用原理完全相同
C.为了使用方便,可以将电冰箱的三脚插头换成两脚插头
D.当电路被保险装置切断时,不能直接恢复供电
6.
(2019四川绵阳涪城校级模拟)现在一般标准住宅户内,配电系统都使用了空气开关、漏电保护器、三孔插座等设备,如图所示,下列说法正确的是?(　　)
A.空气开关在电流过大时自动断开开关以保护电路安全
B.人触电时,空气开关会迅速断开
C.当空调功率过大时,电灯所在支路的空气开关会断开
D.当有电流经过人体时,漏电保护器能迅速将电流导入大地
7.
(2020四川成都锦江模拟)家庭电路中,造成电流过大的原因不可能的是?(　　)
A.火线与零线短路
B.用电器与电路接线不良
C.接入了大功率的用电器
D.电路中总电阻过小
8.
(2019天津北辰二模)如图所示的电路开关闭合后,输电线因电流过大而燃烧起来,引起电流过大的原因是?(　　)
A.电路中用电器过多
B.电路中用电器的总电阻过大
C.电路中用电器总功率过大
D.电路中支路太多
9.
(2019江苏南通中考)家庭电路中,下列情形可能引起熔丝熔断的是?(　　)
A.插座的零线火线接反
B.两只白炽灯串联连接
C.用电器金属外壳未接地
D.同时使用大功率用电器

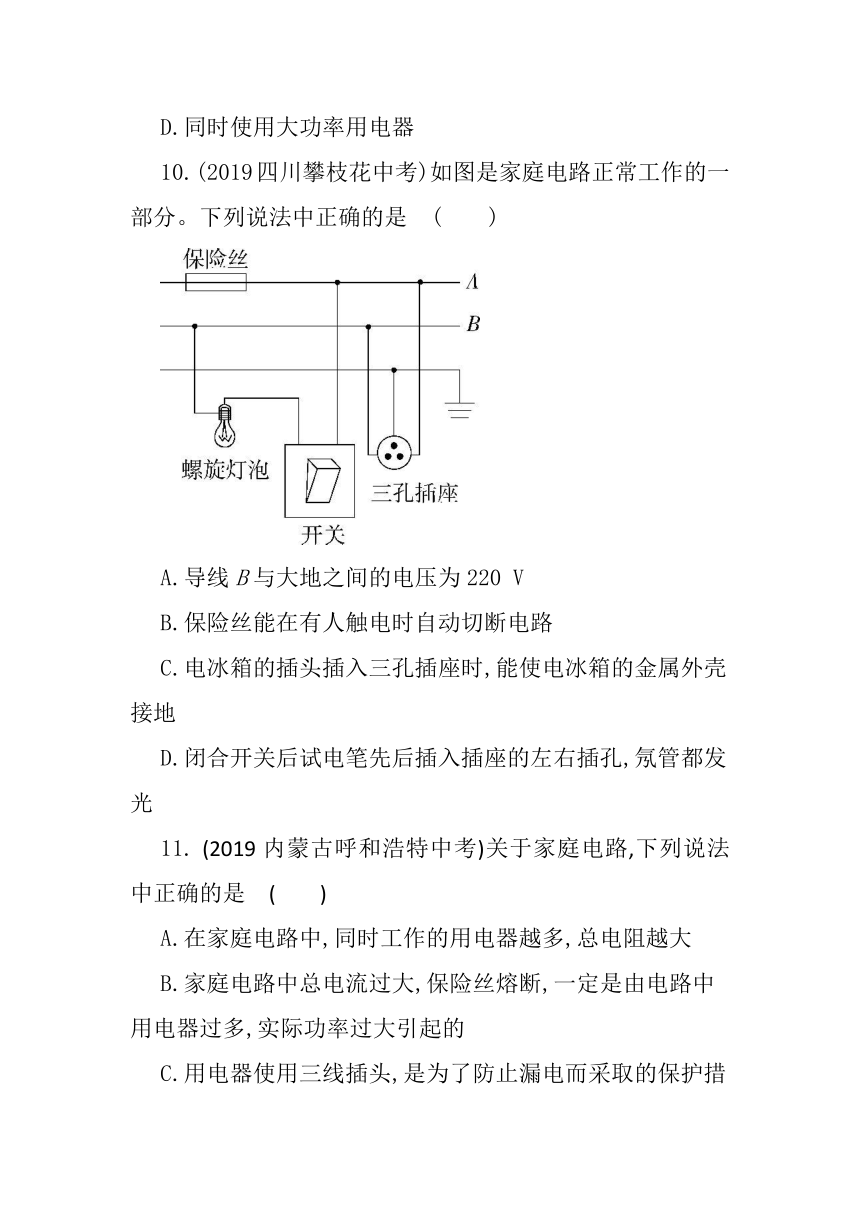

10.(2019四川攀枝花中考)如图是家庭电路正常工作的一部分。下列说法中正确的是?(　　)
A.导线B与大地之间的电压为220
V
B.保险丝能在有人触电时自动切断电路
C.电冰箱的插头插入三孔插座时,能使电冰箱的金属外壳接地
D.闭合开关后试电笔先后插入插座的左右插孔,氖管都发光
11.
(2019内蒙古呼和浩特中考)关于家庭电路,下列说法中正确的是?(????　)
A.在家庭电路中,同时工作的用电器越多,总电阻越大
B.家庭电路中总电流过大,保险丝熔断,一定是由电路中用电器过多,实际功率过大引起的
C.用电器使用三线插头,是为了防止漏电而采取的保护措施
D.保险丝一般选用电阻比较小,熔点比较低的合金制作而成
12.
(2020四川眉山东坡模拟)家庭电路中保险丝突然熔断,下列原因中不可能的是?(　　)
A.家庭电路中的用电器开得太多,总功率过大
B.家庭电路中保险丝规格不合适,熔断电流太小
C.家庭电路中某个开关发生短路
D.家庭电路中的某个插座发生短路
13.
某同学家的电灯均正常工作，当他把“220
V　16
W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭。发生这一现象的原因可能是
(　　)
A．插座处短路
B．台灯灯头处短路
C．插座处断路
D．台灯灯头处断路
14.(2020湖北武汉二中广雅中学模拟)如图甲是起保险作用的空气开关,它是为防止由于短路或　　　　　　　????而使家庭电路中电流过大导致的危险;图乙是漏电保护器,它　　　????(填“能”或“不能”)防止站在绝缘凳上的人同时接触火线和零线而触电(双线触电)。
甲
乙
15．CCTV“广而告之”栏目曾播放过一段公益广告(如图所示)，图中的电视机与其他用电器是___联连接的。通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流_____，根据焦耳定律可知，干路上的电流产生过多的______，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。
16．小雨家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为：家庭电路的电压一定，接入空调后，电路中的________过大，导致电路中的总电流______。
17．为了保证用电安全，在家庭电路中，电灯的开关应该与____线相连，如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路______，使空气开关跳闸。
18．电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(选填“短路”“断路”或“正常”)。
(1)L0不亮，说明该支路________。
(2)L0正常发光，说明该支路______。
(3)L0发光呈暗红色，说明该支路________。
19.
阅读短文,回答问题:
漏电保护器
根据安全用电要求,住户家里除了要安装防止电流过大的自动空气开关外,还必须安装如图所示的漏电保护器,其内部结构相当于一个自动开关,正常情况下,住户家中没有电流流向地面,即图中I3为零,进户线中流入的电流I1和流出的电流I2相等,漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电(漏电是指电流从墙体、人体、接地线或其他路径流向地面),即图中的I3不为零,就会造成I1和I2不相等,当I1和I2的差异达到一定值,保护器内部自动开关就会立即断开,排除漏电故障后,重新合闸即可恢复供电。为确保使用安全,漏电保护器上设置了试验按钮,需要每月试按一次,如果试验按钮按下漏电保护器无动作,说明漏电保护器需要更换。
(1)关于漏电保护器,下列说法正确的是　　　????。
A.当电路发生短路时,漏电保护器会自动切断电路
B.人站在绝缘物上双手分别触摸火线与零线,漏电保护器不会切断电路
C.正常情况下家庭电路中火线中的电流大于零线中的电流
D.漏电保护器跳闸后按下试验按钮即可恢复供电
(2)如果发生漏电,漏电电流为I3,则I1、I2、I3大小关系的表达式为　　　　　????。
(3)由于安装人员的疏忽,在安装三孔插座时,误将连接零线和地线的孔接反,此时如果将洗衣机的三脚插头插入该插座,漏电保护器　　　????(选填“会”或“不会”)断开。
参考答案
1.
答案????B????若开关闭合,用导线接在A、B间,对电路没有影响,所以熔丝不会熔断,故A错误;用一根导线接在A、D间,小灯泡短路,此时电路电流过大,熔丝会熔断,故B正确;用一根导线接在C、D间,将熔丝短接,所以熔丝不会熔断,故C错误;用灯泡替代A、B间导线,电路中的电阻更大了,不会导致电路电流过大,故熔丝不会熔断,故D错误。
2.
答案????C　(1)电路中增加了大功率用电器,会导致用电器的总功率过大,会导致电流过大,引起家庭电路中空气开关跳闸;(2)插座中的两个线头相碰,会造成电路短路,从而造成电流过大,引起家庭电路中空气开关跳闸;(3)开关中的两个线头相碰,会导致开关无法控制用电器,用电器将一直工作,但不会导致电流过大,不会引起家庭电路中空气开关跳闸;(4)户外输电线绝缘皮破损,不会引起家庭电路中的电流过大,不会引起家庭电路中空气开关跳闸。可见,可能引起家庭电路中空气开关跳闸的是(1)(2)。故选C。
3.
答案????B　为了使得保险丝更容易熔断,根据焦耳定律可知,保险丝应选择电阻较大、熔点较低的铅锑合金,故A错误;保险丝的额定电流应等于或稍大于电路中允许通过的最大正常工作电流,故B正确;绝对不能用铁丝、铜丝代替保险丝,故C错误;据实际情况选择合适的保险丝,并不是越细越好,故D错误。故选B。
4.
答案????D　家庭电路中同时工作的用电器越多,相当于增大了导体的横截面积,故总电阻越小,故A错。在家庭电路中,电流过大的原因有:电路中发生短路故障;电路中用电器的总功率过大。所以B错。家庭电路中发生短路时,电流不通过用电器,用电器不会烧坏,故C错。电炉在使用时,电炉丝和导线串联,I电炉丝=I导线,通电时间t相同,因为Q=I2Rt,R电炉丝>R导线,所以电流产生的热量Q电炉丝>Q导线,从而出现电炉丝放出大量的热,而输电导线几乎不发热的现象,故D正确。故选D。
5.
答案????D　家庭电路保险丝熔断的原因有短路和用电器的总功率过大,所以保险丝熔断不一定是由用电器接的过多造成的,故A错误;空气开关是电流过大时切断电路,利用电流的磁效应工作的;熔断器在电路中的作用是:当电路中有过大电流通过时,熔断器自动熔断,切断电路,利用的是电流的热效应,故这两者的作用原理是不同的,故B错误;有金属外壳的用电器在使用时,为了安全都要用三脚插头,一旦发生漏电事故,其中的地线可将人体短路,防止人触电,所以不能换成两脚插头,故C错误;若电路被保险装置切断时,可能是由总功率过大、短路或某些地方漏电造成的,所以从安全用电的角度考虑,此时不应急于更换保险丝或使空气开关复位,应要先找到发生故障的原因,排除故障后再进行复位,故D正确。故选D。
6.
答案????A　空气开关在电路短路或用电器的总功率过大时切断电路,故A正确;人触电时,电流直接由人体流入大地,造成电路电流较大,且火线与零线的电流不平衡,漏电保护器会自动断开,起到保护作用,但空气开关不会断开电路,故B错误;空调和电灯并联接入电路,工作时互不影响,当空调功率过大时,电灯所在支路的空气开关不会断开,故C错误;漏电保护器作用是当有电流经过人体发生漏电时切断电源,而不是将电流导入大地,故D错误。故选A。
7.
答案????B　
8.答案????C　电路中用电器过多,但总功率不一定大,不一定会引起电流过大,故A错误;电路中用电器总电阻过大,由欧姆定律可知,电路中总电流会很小,故B错;用电器总功率等于各个用电器功率之和,并联的用电器越多,总功率越大,根据公式P=UI,电流会非常大,故C正确;电路中的支路太多,总功率不一定大,不一定引起电流过大,故D错误。故选C。
9.
答案????D　插座的零线火线接反,用电器仍然能工作,不会引起电路中电流过大,不会引起熔丝熔断,故A错;两只白炽灯串联连接,电路中的电流比只接一个灯时的电流还小,不会引起电路中电流过大,不会引起熔丝熔断,故B错;用电器金属外壳接地,是为了防止漏电时发生触电事故,用电器金属外壳未接地,用电器还能工作,不会引起电路中电流过大,不会引起熔丝熔断,故C错;同时使用大功率用电器,电路中用电器总功率过大,会引起电路中电流过大,熔丝熔断,故D正确。故选D。
10.
答案????C　由图知,保险丝安装在火线上,A是火线,B是零线,零线B与大地之间的电压为0
V,故A错误;保险丝在电路中的作用是当电路中有过大电流通过时,保险丝发热自动熔断,切断电路,从而起到保护电路的作用,但有人触电时电路中的电流不是很大,保险丝不会自动切断电路,故B错误;三孔插座已接地,当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地,这样能防止有金属外壳的用电器漏电时发生触电事故,故C正确;插座的左孔接零线,右孔接火线,所以试电笔插入插座的左插孔氖管不发光,插入插座的右插孔氖管发光,故D错误。故选C。
11.
答案????C　在导体长度和材料一定时,横截面积越大,电阻越小;家庭电路中用电器都是并联的,同时工作的用电器越多,相当于增大了导体的横截面积,所以总电阻越小,故A说法错误。保险丝熔断是因为电路中电流过大,电流过大可能是短路或总功率过大造成的,故B说法错误。用电器使用三线插头,三孔插座上面的孔接地线,在用电器漏电时,人接触用电器,地线可以把人短路避免触电事故发生,故C说法正确。保险丝一般选择电阻大,熔点低的铅锑合金制成,故D说法错误。故选C。
12.
答案????C
家庭电路中的用电器开得太多,总功率过大,电流过大,会使得保险丝熔断,故A可能;若家庭电路中保险丝规格不合适,熔断电流太小,家庭电路中的电流稍大就会使得保险丝熔断,故B可能;家庭电路中某个开关发生短路,即开关失去控制作用,使得用电器始终工作,但不会造成用电器短路,不会使得电路电流过大、保险丝熔断,故C不可能;家庭电路中的某个插座发生短路,会导致家庭电路电流过大,保险丝熔断,故D可能。故选C。
13.
故选B
14.答案　用电器总功率过大　不能
家庭电路中空气开关的作用是保护电路,当电路中发生短路或用电器总功率过大时会引起空气开关跳闸。当站在绝缘凳上的人同时接触火线和零线时(双线触电),流过火线与零线的电流相等,漏电保护器不会切断电路。
15.
并
过大
热量
16.
总功率
过大
17.
火
短路
18.
断路
短路
正常
19.
答案　(1)B　(2)I1=I2+I3　(3)会
解析　本题培养了学生获取信息解决实际问题的能力,此能力涉及欧姆定律的应用和电路图的连接等,解题的关键是能根据题意得出漏电保护器的工作原理。(1)当电路发生短路时,进户线中流入的电流I1和流出的电流I2相等,漏电保护器不会切断电路,故A错;人站在绝缘物上双手分别触摸火线与零线,进户线中流入的电流I1和流出的电流I2相等,漏电保护器不会切断电路,故B正确;正常情况下家庭电路中火线中的电流等于零线中的电流,故C错;漏电保护器跳闸后,需要检查电路故障,排除故障后,按下试验按钮,才能恢复供电,故D错;故选B。(2)火线中的电流一部分通过零线,一部分流向大地,即三电流之间的关系:I1=I2+I3。(3)零线接地,流出电流I2为零,I1和I2的差异很大,漏电保护器立即断开。
