人教版九年级全一册第十八章第二节电功率同步练习（含答案）

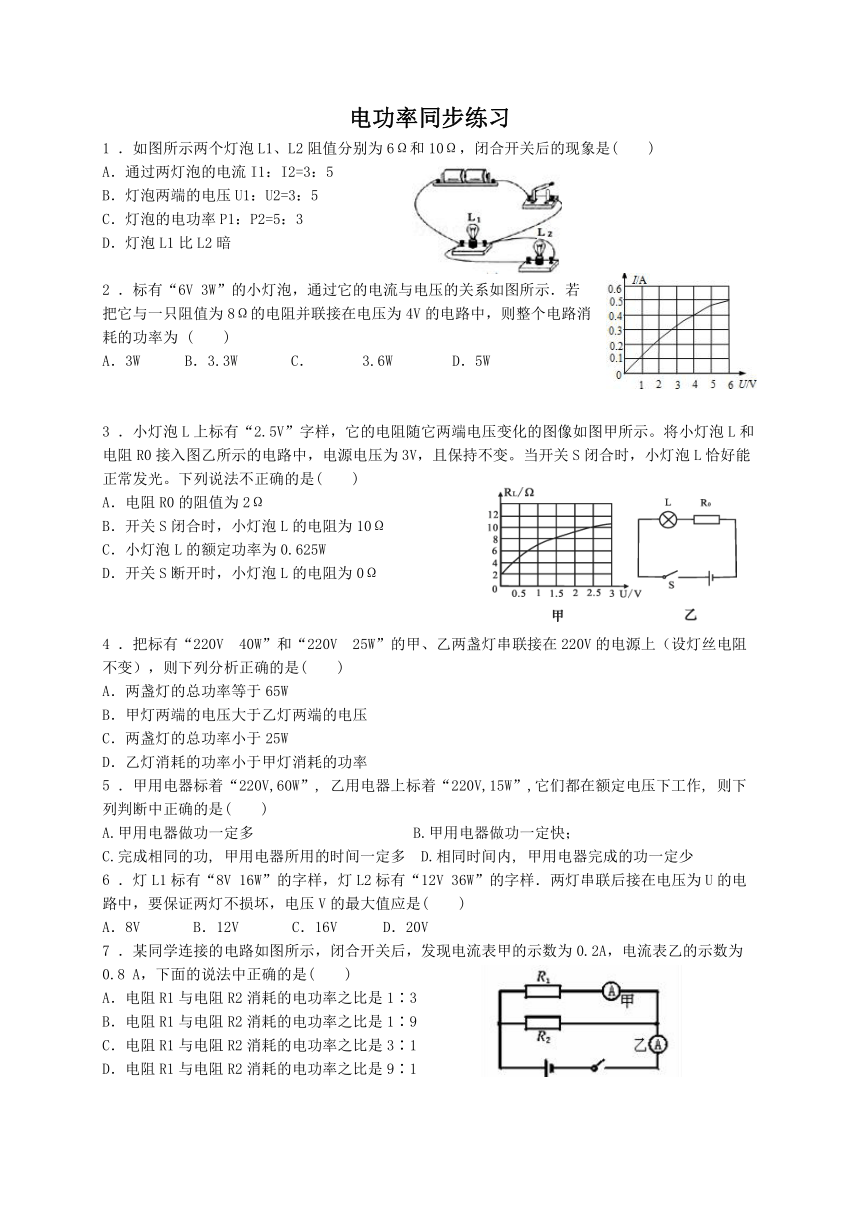

电功率同步练习
．如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是(
)
A．通过两灯泡的电流I1：I2=3：5
B．灯泡两端的电压U1：U2=3：5
C．灯泡的电功率P1：P2=5：3
D．灯泡L1比L2暗
．标有“6V
3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为
(
)
A．3W
B．3.3W
C．
3.6W
D．5W
．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是(
)
A．电阻R0的阻值为2Ω
B．开关S闭合时，小灯泡L的电阻为10Ω
C．小灯泡L的额定功率为0.625W
D．开关S断开时，小灯泡L的电阻为0Ω
．把标有“220V
40W”和“220V
25W”的甲、乙两盏灯串联接在220V的电源上（设灯丝电阻不变），则下列分析正确的是(
)
A．两盏灯的总功率等于65W
B．甲灯两端的电压大于乙灯两端的电压
C．两盏灯的总功率小于25W
D．乙灯消耗的功率小于甲灯消耗的功率
．甲用电器标着“220V,60W”,
乙用电器上标着“220V,15W”,它们都在额定电压下工作,
则下列判断中正确的是(　　)
A.甲用电器做功一定多
B.甲用电器做功一定快；
C.完成相同的功,
甲用电器所用的时间一定多　D.相同时间内,
甲用电器完成的功一定少
．灯L1标有“8V
16W”的字样，灯L2标有“12V
36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压V的最大值应是(
)
A．8V
B．12V
C．16V
D．20V
．某同学连接的电路如图所示，闭合开关后，发现电流表甲的示数为0.2A，电流表乙的示数为0.8
A，下面的说法中正确的是(
)
A．电阻R1与电阻R2消耗的电功率之比是1∶3
B．电阻R1与电阻R2消耗的电功率之比是1∶9
C．电阻R1与电阻R2消耗的电功率之比是3∶1
D．电阻R1与电阻R2消耗的电功率之比是9∶1

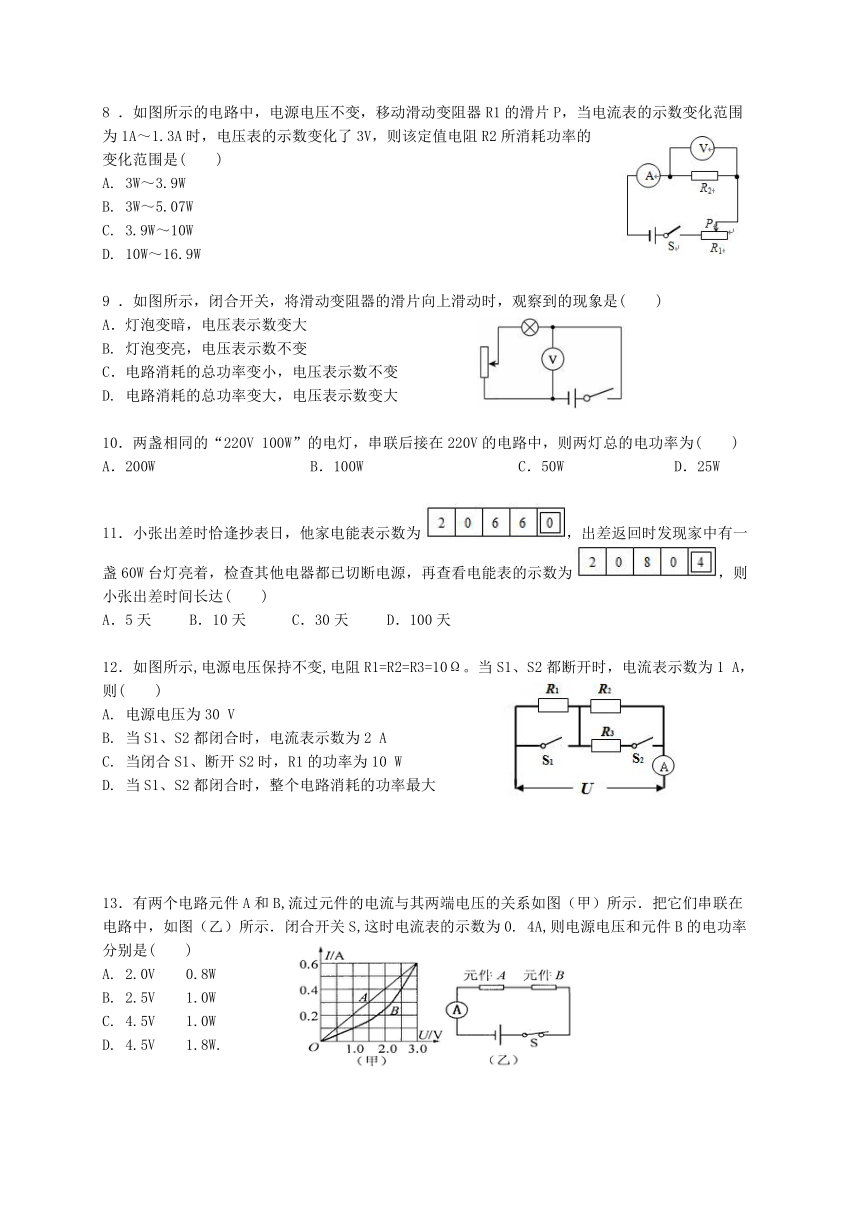

．如图所示的电路中，电源电压不变，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1A～1.3A时，电压表的示数变化了3V，则该定值电阻R2所消耗功率的变化范围是(
)
A.
3W～3.9W
B.
3W～5.07W
C.
3.9W～10W
D.
10W～16.9W
．如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是(
)
A．灯泡变暗，电压表示数变大
B.
灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D.
电路消耗的总功率变大，电压表示数变大
．两盏相同的“220V
100W”的电灯，串联后接在220V的电路中，则两灯总的电功率为(
)
A．200W
B．100W
C．50W
D．25W
．小张出差时恰逢抄表日，他家电能表示数为，出差返回时发现家中有一盏60W台灯亮着，检查其他电器都已切断电源，再查看电能表的示数为，则小张出差时间长达(
)
A．5天
B．10天
C．30天
D．100天
．如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω。当S1、S2都断开时，电流表示数为1
A，则(
)
A.
电源电压为30
V
B.
当S1、S2都闭合时，电流表示数为2
A
C.
当闭合S1、断开S2时，R1的功率为10
W
D.
当S1、S2都闭合时，整个电路消耗的功率最大
．有两个电路元件A和B,流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S,这时电流表的示数为0.
4A,则电源电压和元件B的电功率分别是(
)
A.
2.0V
0.8W
B.
2.5V
1.0W
C.
4.5V
1.0W
D.
4.5V
1.8W.
．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V
8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V
4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率(
)
A．大于4W
B．等于4W
C．小于4W
D．无法确定
．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。闭合开关后，发现灯L1较亮，灯L2
较暗，其原因是(
)
A．灯L1额定功率较大
B．灯L2两端电压较大
C．灯L1的电阻较大
D．通过灯L1的电流较大
．如图，A灯标有“4V，4W”字样，B灯标有“4V，2W”字样．闭合开关，从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光，此时电压表的示数是　
V，A灯和B灯的总功率是
W。
．电子式电能表表盘上标有“3000imp/kWh”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是　
kWh，该用电器的功率是
　W
．灯L1标有6V
6W
，灯L2标有6V
3W
,串联接入电路,两灯都发光时电路中最大电流应为
_A,__
_更亮些。
．甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图象如图所示，则甲灯的额定功率为_____W；若将甲、乙两灯串连接入9V的电路中，通电10s，两灯消耗的总电能为_____J
．如图所示，电源电压不变，灯泡L标有“6V
3W”（灯泡电阻不变），开关S闭合．当S1、S2断开，滑片P从b端滑到某一位置时，变阻器的电阻减小6Ω，电流表的示数变化0.1A，灯泡恰好正常发光，此时电路的电流为　
　A；保持滑片P位置不变，闭合S1、S2，电流表的示数有变化了1.5A．当S1、S2都闭合时，调节滑片P，电路消耗的最小功率为　
　W。
．标有"220V，100W"的A灯和"220V，200W"的B灯串联起来接在某电源上，两灯实际功率之比为PA：PB=
，为保证灯泡不被烧坏，电源最高点压应为
V
．如图所示,已知电源电压保持4.5V不变,电压表量程0~3V,滑动变阻器R的最大阻值20Ω,小灯泡L标有“2.5V?
1.25W”的字样?闭合开关后,当小灯泡正常发光时,它的阻值为________Ω,滑动变阻器接入电路的阻值为________Ω?若小灯泡的电阻不变,在此电路中小灯泡工作时的最小功率为_______W?
．如右图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W。
(1)要送冷风，选择开关应放在______位置；要送热风，选择开关应放在_______位置。(填“A”、“B”或“C”)
(2)若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功是多少?
(3)若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大？
．如图是某电器设备内的一部分电路，电源电压恒为12V，R1为定值电阻，R2为标有“100Ω
0.5A”字样的滑动变阻器．R3为标有“3V
0.9W”字样的定值电阻．当开关同时闭合时，电流表的示数为0.3A，求R1的阻值及这种情况下整个电路可能消耗的最小功率
1参考答案
1
C
C
D
C
B
C
A
D
C
C
B
D
C
A
C
6
3
0.1
200
0.5
L2
7.2；36
0.5
20
2：1
330
5?
4?
0.45
(1)B
A
(2)电流做的功
W=P1t
=120W×8×60s=57600J
(3)电热丝发热功率为
P2=560W-120W
=440W
电热丝的电阻R由得
当开关同时闭合时，R1、R2并联，电流表测R1支路的电流，
R1的阻值：R1=U/I1=12V/0.3A=40Ω，
当滑动变阻器接入电路的电阻最大时整个电路消耗的最小功率，
R1消耗的电功率P1=UI1=12V×0.3A=3.6W，
R2消耗的最小为P2=U2/R2=(12V)2/100Ω=1.44W，
电路的总功率P=P1+P2=3.6W+1.44W=5.04W；
