教科版八年级物理上册第四章第五节科学探究：凸透镜成像练习（含答案）

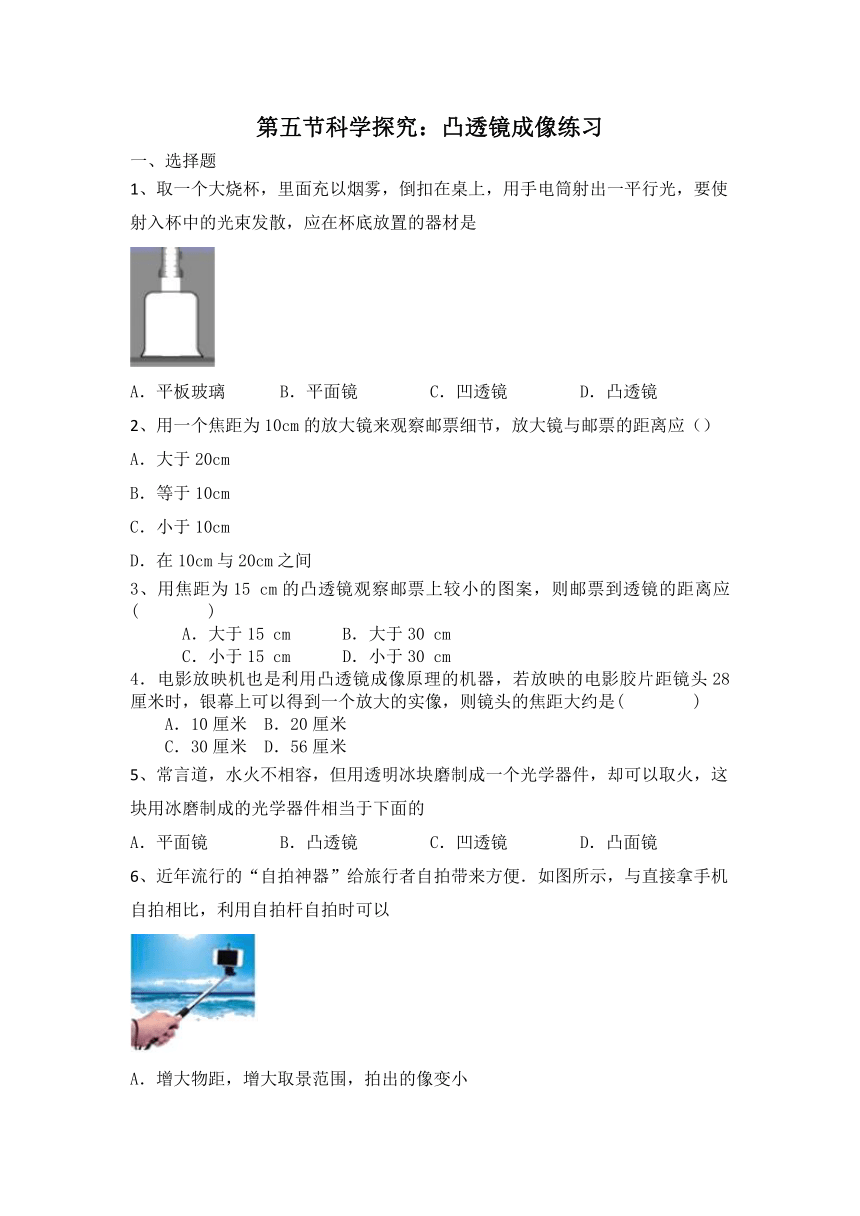

第五节科学探究：凸透镜成像练习
一、选择题
1、取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是
A．平板玻璃
B．平面镜
C．凹透镜
D．凸透镜
2、用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）
A．大于20cm
B．等于10cm
C．小于10cm
D．在10cm与20cm之间
3、用焦距为15
cm的凸透镜观察邮票上较小的图案，则邮票到透镜的距离应(　　)
A．大于15
cm
B．大于30
cm
C．小于15
cm
D．小于30
cm
4．电影放映机也是利用凸透镜成像原理的机器，若放映的电影胶片距镜头28厘米时，银幕上可以得到一个放大的实像，则镜头的焦距大约是(　　)
A．10厘米
B．20厘米
C．30厘米
D．56厘米
5、常言道，水火不相容，但用透明冰块磨制成一个光学器件，却可以取火，这块用冰磨制成的光学器件相当于下面的
A．平面镜
B．凸透镜
C．凹透镜
D．凸面镜
6、近年流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆自拍时可以
A．增大物距，增大取景范围，拍出的像变小
B．增大物距，增大取景范围，拍出的像变大
C．减小物距，减小取景范围，拍出的像变小
D．减小物距，增大取景范围，拍出的像变大

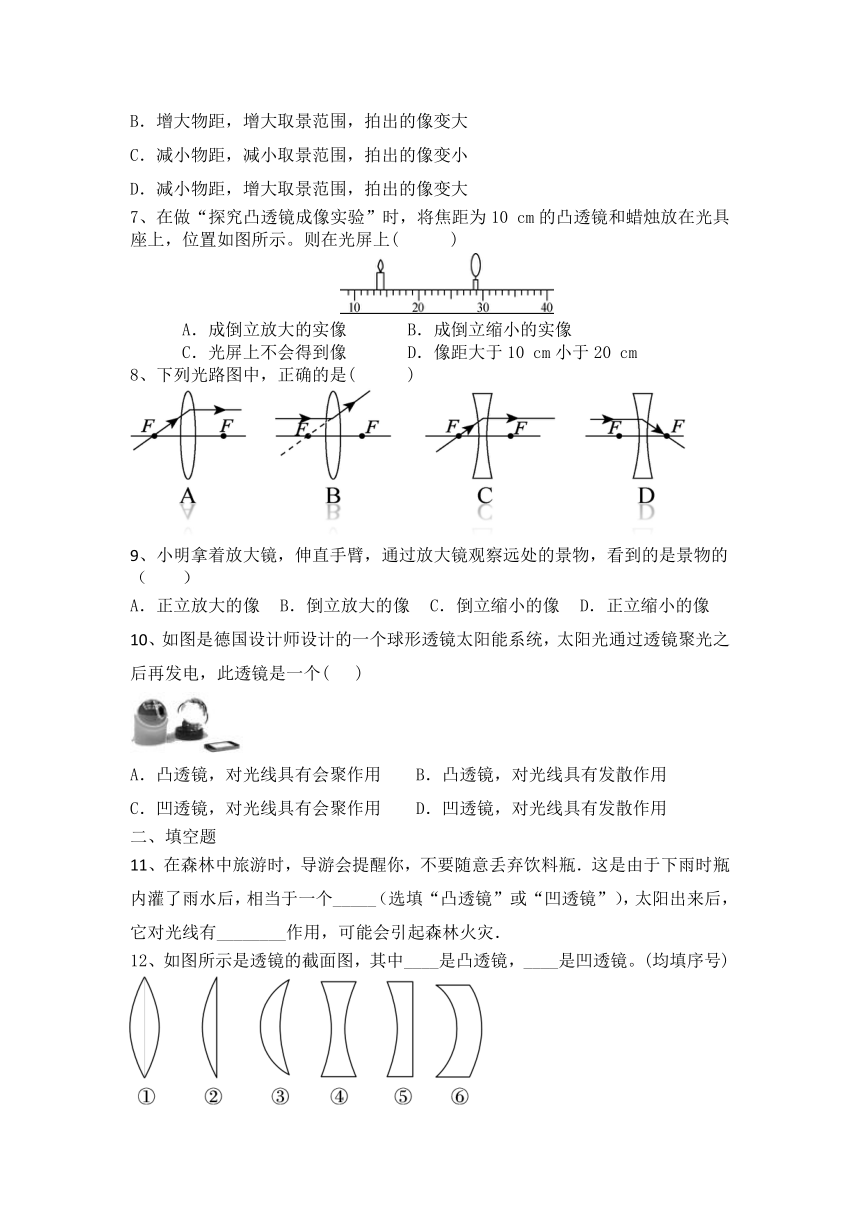

7、在做“探究凸透镜成像实验”时，将焦距为10
cm的凸透镜和蜡烛放在光具座上，位置如图所示。则在光屏上(　　)
A．成倒立放大的实像
B．成倒立缩小的实像
C．光屏上不会得到像
D．像距大于10
cm小于20
cm
8、下列光路图中，正确的是(　　)
9、小明拿着放大镜，伸直手臂，通过放大镜观察远处的景物，看到的是景物的（　　）
A．正立放大的像
B．倒立放大的像
C．倒立缩小的像
D．正立缩小的像
10、如图是德国设计师设计的一个球形透镜太阳能系统，太阳光通过透镜聚光之后再发电，此透镜是一个(
)
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用
二、填空题
11、在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶．这是由于下雨时瓶内灌了雨水后，相当于一个_____（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有________作用，可能会引起森林火灾．
12、如图所示是透镜的截面图，其中____是凸透镜，____是凹透镜。(均填序号)

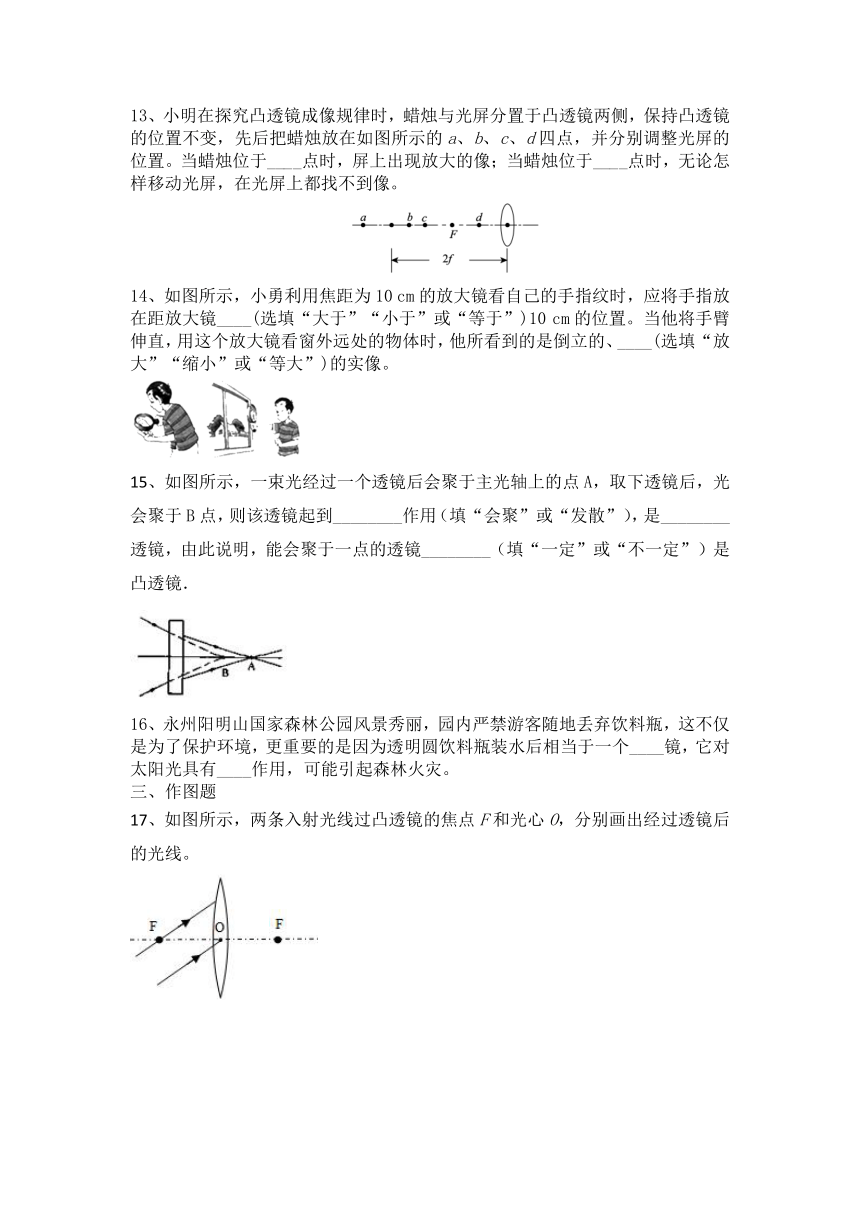

13、小明在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛放在如图所示的a、b、c、d四点，并分别调整光屏的位置。当蜡烛位于____点时，屏上出现放大的像；当蜡烛位于____点时，无论怎样移动光屏，在光屏上都找不到像。
14、如图所示，小勇利用焦距为10
cm的放大镜看自己的手指纹时，应将手指放在距放大镜____(选填“大于”“小于”或“等于”)10
cm的位置。当他将手臂伸直，用这个放大镜看窗外远处的物体时，他所看到的是倒立的、____(选填“放大”“缩小”或“等大”)的实像。
15、如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取下透镜后，光会聚于B点，则该透镜起到________作用（填“会聚”或“发散”），是________透镜，由此说明，能会聚于一点的透镜________（填“一定”或“不一定”）是凸透镜．
16、永州阳明山国家森林公园风景秀丽，园内严禁游客随地丢弃饮料瓶，这不仅是为了保护环境，更重要的是因为透明圆饮料瓶装水后相当于一个____镜，它对太阳光具有____作用，可能引起森林火灾。
三、作图题
17、如图所示，两条入射光线过凸透镜的焦点F和光心O，分别画出经过透镜后的光线。

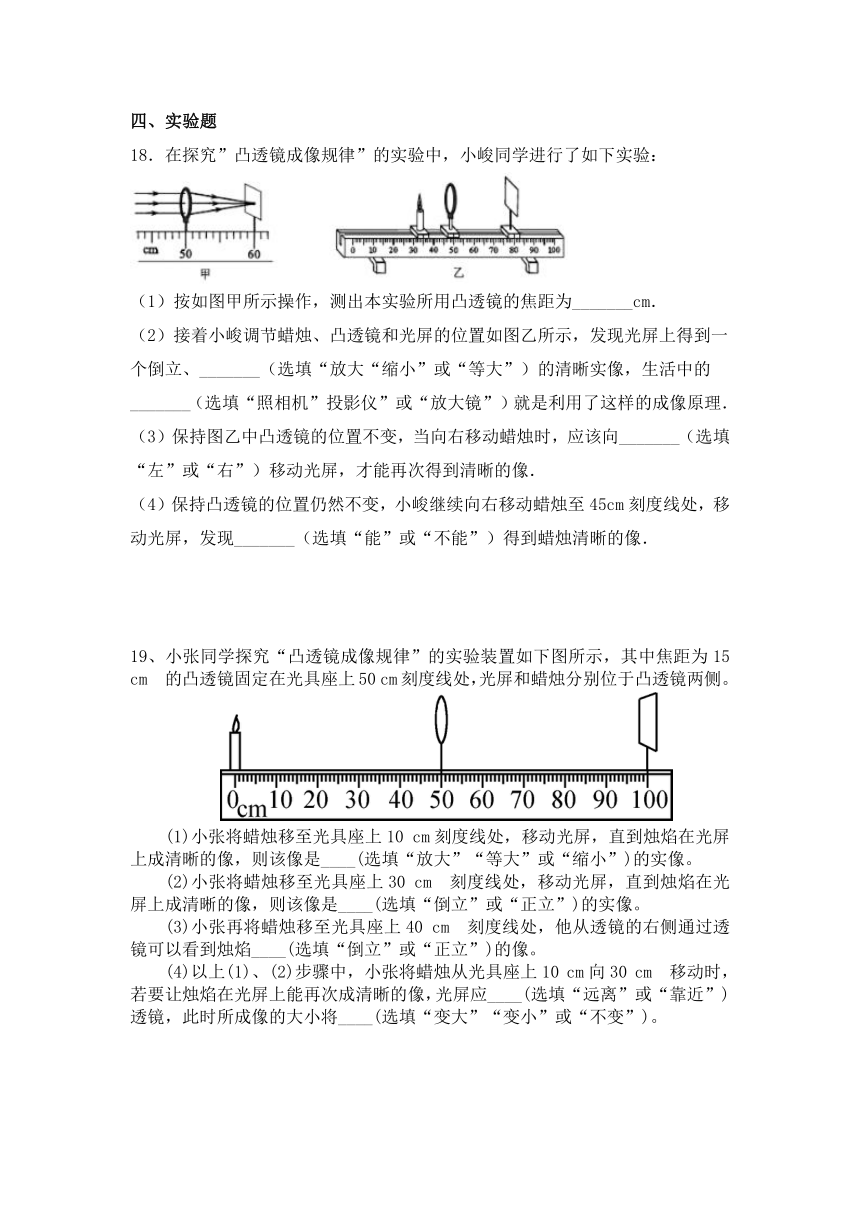

四、实验题
18．在探究”凸透镜成像规律”的实验中，小峻同学进行了如下实验：
（1）按如图甲所示操作，测出本实验所用凸透镜的焦距为_______cm．
（2）接着小峻调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、_______（选填“放大“缩小”或“等大”）的清晰实像，生活中的_______（选填“照相机”投影仪”或“放大镜”）就是利用了这样的成像原理．
（3）保持图乙中凸透镜的位置不变，当向右移动蜡烛时，应该向_______（选填“左”或“右”）移动光屏，才能再次得到清晰的像．
（4）保持凸透镜的位置仍然不变，小峻继续向右移动蜡烛至45cm刻度线处，移动光屏，发现_______（选填“能”或“不能”）得到蜡烛清晰的像．
19、小张同学探究“凸透镜成像规律”的实验装置如下图所示，其中焦距为15
cm的凸透镜固定在光具座上50
cm刻度线处，光屏和蜡烛分别位于凸透镜两侧。
(1)小张将蜡烛移至光具座上10
cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是____(选填“放大”“等大”或“缩小”)的实像。
(2)小张将蜡烛移至光具座上30
cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是____(选填“倒立”或“正立”)的实像。
(3)小张再将蜡烛移至光具座上40
cm刻度线处，他从透镜的右侧通过透镜可以看到烛焰____(选填“倒立”或“正立”)的像。
(4)以上(1)、(2)步骤中，小张将蜡烛从光具座上10
cm向30
cm移动时，若要让烛焰在光屏上能再次成清晰的像，光屏应____(选填“远离”或“靠近”)透镜，此时所成像的大小将____(选填“变大”“变小”或“不变”)。
第五节科学探究：凸透镜成像练习参考答案
一、选择题
1、取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是
A．平板玻璃
B．平面镜
C．凹透镜
D．凸透镜
【答案】C
2、用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）
A．大于20cm
B．等于10cm
C．小于10cm
D．在10cm与20cm之间
【答案】C
3、用焦距为15
cm的凸透镜观察邮票上较小的图案，则邮票到透镜的距离应(　C　)
A．大于15
cm
B．大于30
cm
C．小于15
cm
D．小于30
cm
4．电影放映机也是利用凸透镜成像原理的机器，若放映的电影胶片距镜头28厘米时，银幕上可以得到一个放大的实像，则镜头的焦距大约是(　B　)
A．10厘米
B．20厘米
C．30厘米
D．56厘米
5、常言道，水火不相容，但用透明冰块磨制成一个光学器件，却可以取火，这块用冰磨制成的光学器件相当于下面的
A．平面镜
B．凸透镜
C．凹透镜
D．凸面镜
【答案】B
6、近年流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆自拍时可以
A．增大物距，增大取景范围，拍出的像变小
B．增大物距，增大取景范围，拍出的像变大
C．减小物距，减小取景范围，拍出的像变小
D．减小物距，增大取景范围，拍出的像变大
【答案】A
7、在做“探究凸透镜成像实验”时，将焦距为10
cm的凸透镜和蜡烛放在光具座上，位置如图所示。则在光屏上(　A　)
A．成倒立放大的实像
B．成倒立缩小的实像
C．光屏上不会得到像
D．像距大于10
cm小于20
cm
8、下列光路图中，正确的是(　A　)
9、小明拿着放大镜，伸直手臂，通过放大镜观察远处的景物，看到的是景物的（　　）
A．正立放大的像
B．倒立放大的像
C．倒立缩小的像
D．正立缩小的像
【答案】C
10、如图是德国设计师设计的一个球形透镜太阳能系统，太阳光通过透镜聚光之后再发电，此透镜是一个(
)
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用
二、填空题
11、在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶．这是由于下雨时瓶内灌了雨水后，相当于一个_____（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有________作用，可能会引起森林火灾．
【答案】凸透镜
会聚
12、如图所示是透镜的截面图，其中__①②③__是凸透镜，__④⑤⑥__是凹透镜。(均填序号)
13、小明在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛放在如图所示的a、b、c、d四点，并分别调整光屏的位置。当蜡烛位于__b或c__点时，屏上出现放大的像；当蜡烛位于__d__点时，无论怎样移动光屏，在光屏上都找不到像。
14、如图所示，小勇利用焦距为10
cm的放大镜看自己的手指纹时，应将手指放在距放大镜__小于__(选填“大于”“小于”或“等于”)10
cm的位置。当他将手臂伸直，用这个放大镜看窗外远处的物体时，他所看到的是倒立的、__缩小__(选填“放大”“缩小”或“等大”)的实像。
15、如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取下透镜后，光会聚于B点，则该透镜起到________作用（填“会聚”或“发散”），是________透镜，由此说明，能会聚于一点的透镜________（填“一定”或“不一定”）是凸透镜．
【答案】发散
凹
不一定
16、永州阳明山国家森林公园风景秀丽，园内严禁游客随地丢弃饮料瓶，这不仅是为了保护环境，更重要的是因为透明圆饮料瓶装水后相当于一个__凸透__镜，它对太阳光具有__会聚__作用，可能引起森林火灾。
三、作图题
17、如图所示，两条入射光线过凸透镜的焦点F和光心O，分别画出经过透镜后的光线。
【答案】
四、实验题
18．在探究”凸透镜成像规律”的实验中，小峻同学进行了如下实验：
（1）按如图甲所示操作，测出本实验所用凸透镜的焦距为_______cm．
（2）接着小峻调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、_______（选填“放大“缩小”或“等大”）的清晰实像，生活中的_______（选填“照相机”投影仪”或“放大镜”）就是利用了这样的成像原理．
（3）保持图乙中凸透镜的位置不变，当向右移动蜡烛时，应该向_______（选填“左”或“右”）移动光屏，才能再次得到清晰的像．
（4）保持凸透镜的位置仍然不变，小峻继续向右移动蜡烛至45cm刻度线处，移动光屏，发现_______（选填“能”或“不能”）得到蜡烛清晰的像．
【答案】10.0放大投影仪右不能
【解析】
平行光经过透镜以后将会聚到主光轴上一点，这个点即透镜的焦点，焦点到光心的距离即焦距，有甲图可知透镜的焦距是10cm(2)由图乙可以看出相距小于物距，根据透镜的成像规律可知此时可成倒立放大的实像，投影仪就是根据这一原理制成的．
（3）凸透镜的位置不变,当向右移动蜡烛时物距变小，根据物距和像距的变化关系可知：此时像距应该变大，所以应该向右移动光屏．(4)保持凸透镜的位置仍然不变,向右移动蜡烛至45cm刻度线处此时u,所以无论如何移动光屏都不能在光屏上得到蜡烛清晰的像．
点睛：图中测量凸透镜焦距的方法：平行光聚焦法，亮点为焦点，焦点到光心的距离为就焦距．由此可以确定其焦距是多少；（2）掌握凸透镜成像的各种规律，及物距像距的变化关系．
19、小张同学探究“凸透镜成像规律”的实验装置如下图所示，其中焦距为15
cm的凸透镜固定在光具座上50
cm刻度线处，光屏和蜡烛分别位于凸透镜两侧。
(1)小张将蜡烛移至光具座上10
cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是__缩小__(选填“放大”“等大”或“缩小”)的实像。
(2)小张将蜡烛移至光具座上30
cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是__倒立__(选填“倒立”或“正立”)的实像。
(3)小张再将蜡烛移至光具座上40
cm刻度线处，他从透镜的右侧通过透镜可以看到烛焰__正立__(选填“倒立”或“正立”)的像。
(4)以上(1)、(2)步骤中，小张将蜡烛从光具座上10
cm向30
cm移动时，若要让烛焰在光屏上能再次成清晰的像，光屏应__远离__(选填“远离”或“靠近”)透镜，此时所成像的大小将__变大__(选填“变大”“变小”或“不变”)。
