(共38张PPT)
人教版物理九年级全一册
第十八章
电功率
第2节
电功率

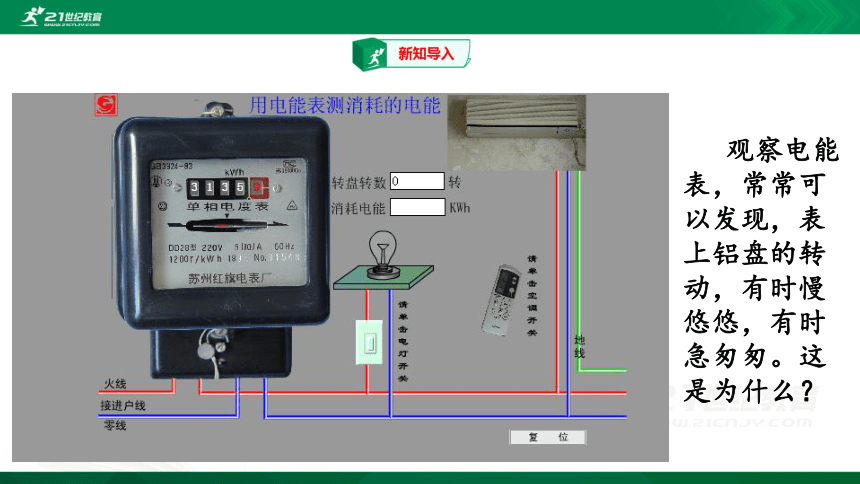

观察电能表,常常可以发现,表上铝盘的转动,有时慢悠悠,有时急匆匆。这是为什么?

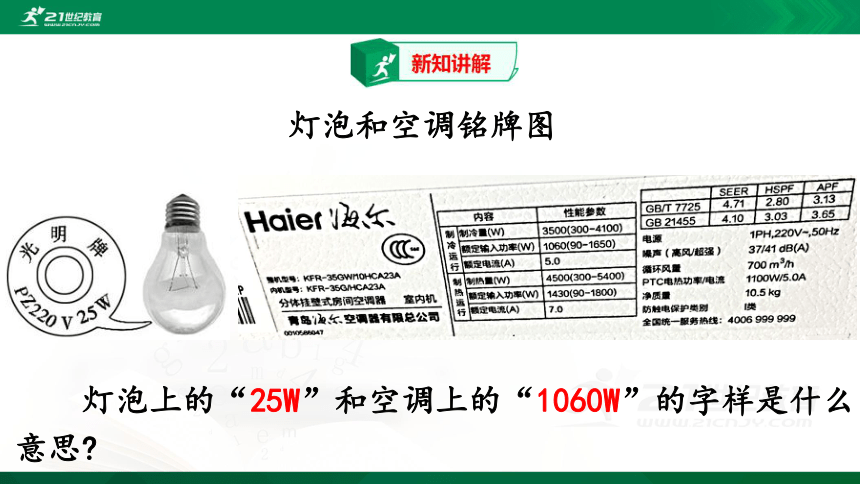

灯泡和空调铭牌图
灯泡上的“25W”和空调上的“1060W”的字样是什么意思?
电路中单独接入灯泡时电能表铝盘转得慢,说明电流通过灯泡做功慢,即灯泡消耗电能慢。电路中单独接入空调时电能表铝盘转得快,说明电流通过空调做功快,即空调消耗电能快。
灯泡上所标的“25W”和空调所标的“1060W”表示电流做功的快慢。电流通过“1060W”的空调比“25W”灯泡做功快。物理学中用电功率表示电流做功的快慢。即1060W的空调电功率较大。

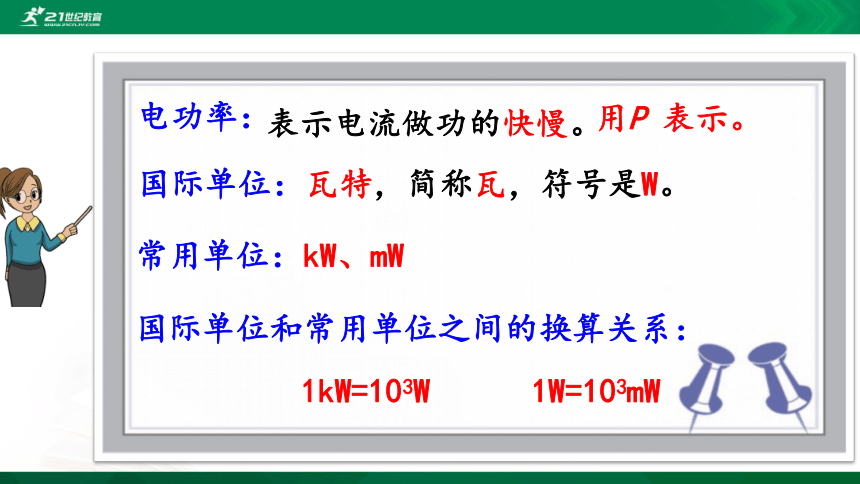

表示电流做功的快慢。
常用单位:kW、mW
用P
表示。
国际单位:瓦特,简称瓦,符号是W。
电功率:
国际单位和常用单位之间的换算关系:
1kW=103W
1W=103mW

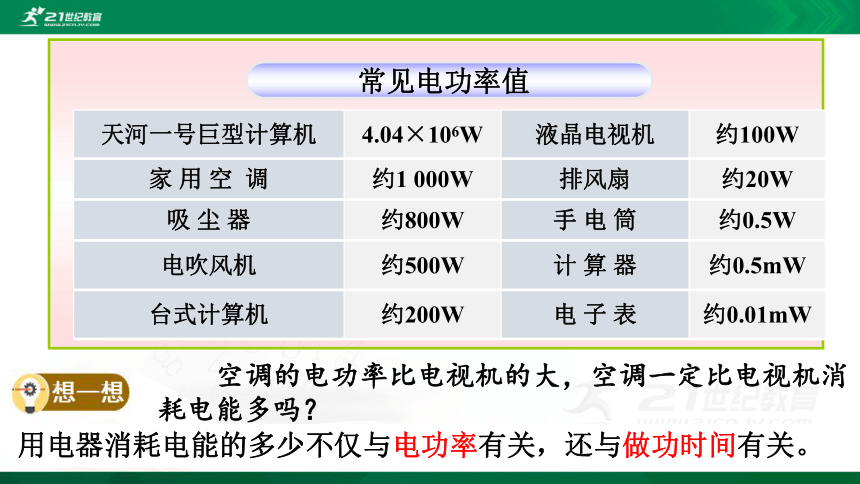

常见电功率值
空调的电功率比电视机的大,空调一定比电视机消耗电能多吗?
天河一号巨型计算机
4.04×106W
液晶电视机
约100W




约1
000W
排风扇
约20W



约800W



约0.5W
电吹风机
约500W



约0.5mW
台式计算机
约200W



约0.01mW
用电器消耗电能的多少不仅与电功率有关,还与做功时间有关。
电流通过洗衣机半小时做功180000J
电流通过电饭锅2min做功96000J
哪个的电功率大?
想一想
要比较它们的电功率的大小,就要比较相同时间内电流做功的多少,即计算电流所做的功跟做功时间之比。

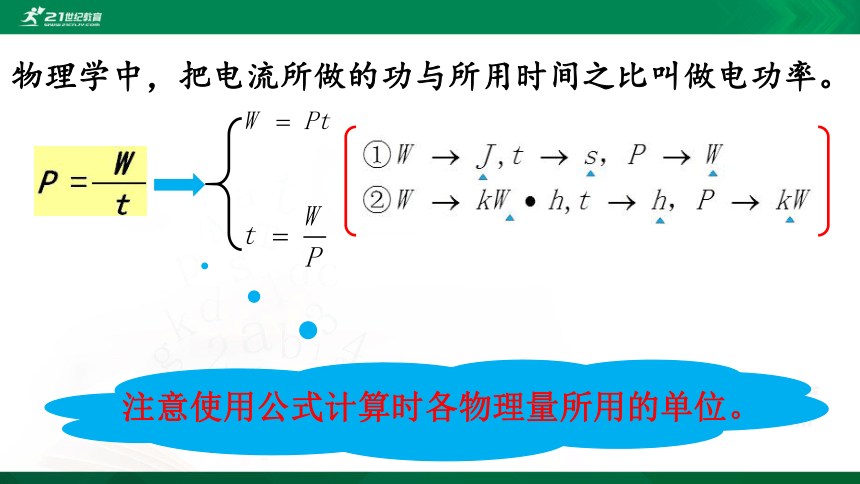

物理学中,把电流所做的功与所用时间之比叫做电功率。
注意使用公式计算时各物理量所用的单位。

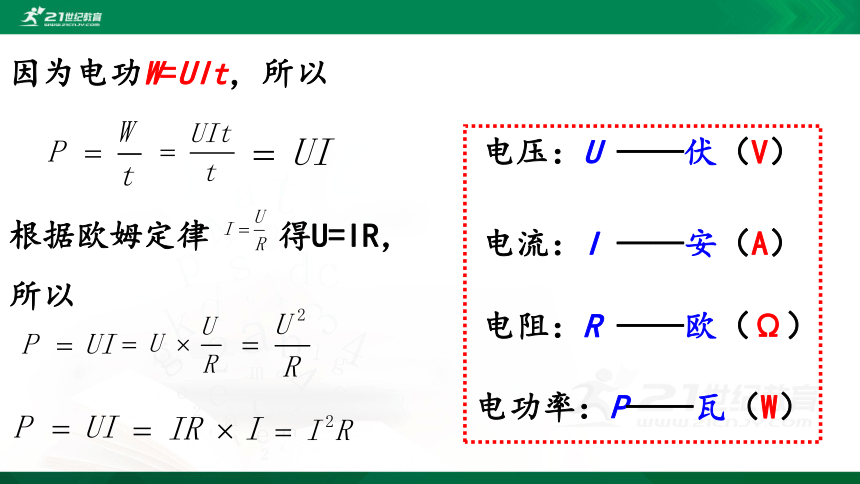

因为电功W=UIt,所以
电阻:R
——欧(Ω)
电流:I
——安(A)
电压:U
——伏(V)
根据欧姆定律
得U=IR,
所以
电功率:P——瓦(W)

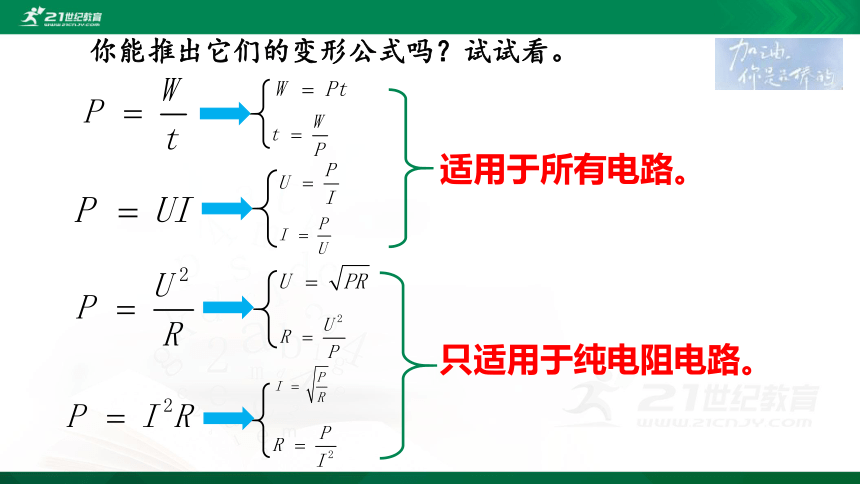

你能推出它们的变形公式吗?试试看。
适用于所有电路。
只适用于纯电阻电路。
  如果
P

t
的单位分别用kW、h,那么它们相乘之后,就得到电能的另一个单位:千瓦时(度)。
W
=
Pt
可以看作功率为1kW的用电器使用1h所消耗的电能。

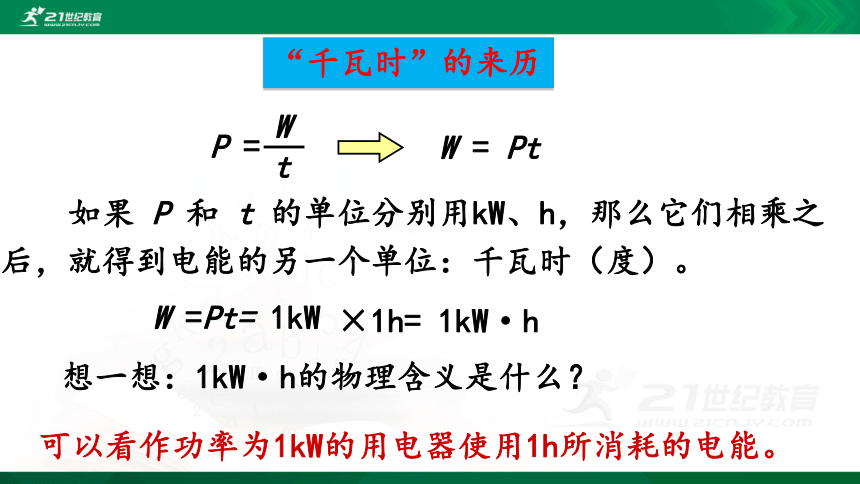

“千瓦时”的来历
P
=
W
t
W
=Pt=
1kW
×1h=
1kW·h
想一想:1kW·h的物理含义是什么?

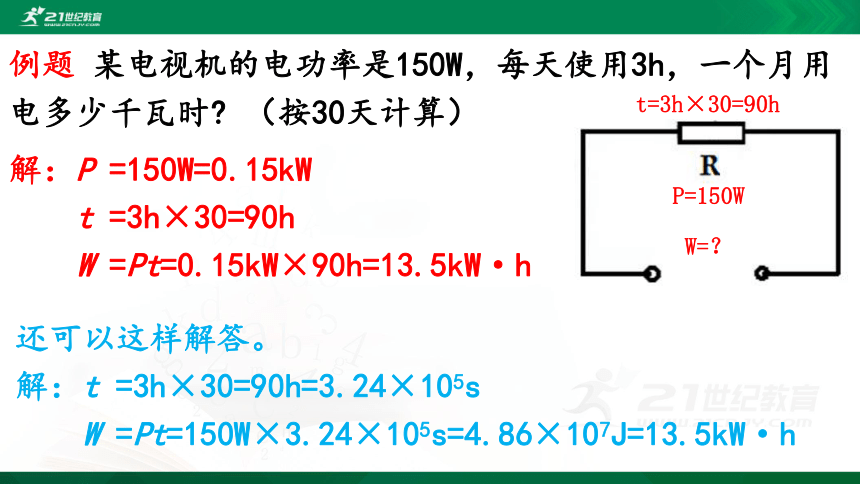

例题
某电视机的电功率是150W,每天使用3h,一个月用电多少千瓦时?
(按30天计算)
解:P
=150W=0.15kW
  t
=3h×30=90h
  W
=Pt=0.15kW×90h=13.5kW·h
P=150W
t=3h×30=90h
W=?
还可以这样解答。
解:t
=3h×30=90h=3.24×105s
  W
=Pt=150W×3.24×105s=4.86×107J=13.5kW·h
解题心得
用国际单位焦(J)、瓦(W)、秒(s)来进行计算,数值较大,容易出错,且要换算两次单位,增大了计算量。此类问题用常用单位计算更简便。
一般来说,用哪种方法更简便看要求的物理量的限制单位。没有限制单位时具体情况具体分析,数值不太大也不太小更方便计算,不容易出错。
一位电视记者在讲到某工厂上半年共节约5000kW·h的时候,手举一只理发用电吹风机说:“我这只电吹风是500瓦的,也就是0.5千瓦,这个厂节省的电力可以开动10000个这样的电吹风。”这位记者错在哪里?
这位记者的错误:混淆了电能与电功率这两个不同的物理量。
正确的说法是:这些电能可以让功率为0.5kW电吹风正常工作的时间是:
  取一个标有“36V
25W”的电灯泡。把它分别接在36V、24V和40V的电路中,观察并比较它们的亮度。
 实验表明,在不同的电压下,同一个用电器的电功率不一样大;用电器实际的电功率随着它两端的电压而改变。

接在36V的电路中,灯泡正常发光;接在24V的电路中,灯泡发光暗淡;接在40V的电路中,灯泡发光强烈。
演示
灯泡的亮度是由它所消耗的实际功率决定的。消耗的实际功率越大,灯泡越亮。
1.用电器正常工作时的电压叫做额定电压。(只有唯一的一个值)
2.用电器在额定电压下工作时的电功率叫做额定功率。(只有唯一的一个值)
3.用电器正常工作时通过的电流叫做额定电流。(只有唯一的一个值)
1.用电器两端实际所加的电压叫做实际电压。(凡是不等于额定电压的值都是实际电压。(有无数个值)
2.用电器在实际电压下工作时的电功率叫做实际功率。(有无数个值)
3.用电器在实际电压下工作时通过的电流叫做实际电流。(有无数个值)
正常工作是指用电器在额定电压下工作。
用电器的铭牌或使用说明书上所标的电压是额定电压,所标的功率是额定功率。
根据用电器的铭牌或使用说明书上所标的额定电压和额定功率,你能求出哪些物理量?
U实
=
U额,则
P实
=
P额;用电器正常工作。
U实

U额,则
P实

P额;用电器不能正常工作。
U实

U额,则
P实

P额;可能损坏用电器。
想想议议:一种彩色灯泡的额定电压是36V,要接在220V
的电路中,要串联多少个这种灯泡才行?

因为不能超过额定电压,计算这种问题时只能取整数,且只入不舍,所以应该串联7个这种灯泡。
例题
一个标有“220V
40W”的白炽灯,求:(1)正常发光时的电阻是多大?(2)把它接在110V的电路中,实际功率是多大?
P额=40W
U额=220V
R=?
P实=?
U实=110V
R=1210Ω
注意额定电压对应额定功率和额定电流。实际电压对应实际功率和实际电流。
测量电功率可以用专用的功率表,但是在非专业的实验中,我们是否有其它方法呢?根据什么原理去测量?
P=UI
动手动脑学物理1—4题。
1.一只电热水壶的铭牌上标着“220V
1000W”的字样,它正常工作时,电流是多少?
2.一盏电灯25h耗电1kW?h,这电灯的电功率是多少?
3.一个“20V
800W”的电炉,正常工作时电阻丝的电阻有多大?假如电路中的电压降低到200V,电阻丝的电阻不变,这时电炉实际的电功率有多大?
4.某次雷电的电流约2×104A,电压约108V,放电时间约0.001s。这次雷电的电功率约多少千瓦?释放多少能量?
1.(2020·湘潭)功与完成这些功所用时间之比叫功率,下列哪个不是功率的单位(???)
A.千瓦时
B.焦/秒
C.瓦特
D.千瓦
2.(2020·临沂)小灯泡的I-U图像如图甲所示,将它与定值电阻R并联,如图乙所示,闭合开关S1,电流表的示数为0.2A;再闭合开关S2?,电流表的示数增加了0.25A。则(??

A.电源电压为2V
B.灯泡功率为5W
C.定值电阻的阻值为8Ω
D.电路总功率为9W
A
A
3.(2020·安顺)如图所示是额定电压为3V的小灯泡的I﹣U变化关系图象。根据图象,下列关于小灯泡的一些物理量分析正确的是(??

A.此过程中电流与电压成正比
B.此过程中小灯泡电阻保持不变
C.额定电流是0.3A
D.额定功率是1.5W
4.(2020·绥化)小强外出时家里只有一盏
额定功率是60W的电灯未关,仍在发光。
他离开时与回来后电能表的示数如图所示,
在这段时间内,电灯消耗的电能是_______
kW·h;若他离开家20h,则此灯的实际功
率是______W。
D
1
50
5.(2020·哈尔滨)有一只标有“3.8V
0.3A”的小灯泡。其中“3.8V”是指小灯泡的________。将小灯泡接在3.0V的电路中,实际的电功率是_____W。(灯丝电阻不变,结果保留两位小数)
6.(2020·荆门)LED灯在现代生活中得到普遍应用,具有节能、环保的特点。若一个“220V?
5W”的LED灯每天正常工作10小时,则30天消耗的电能是_____kW·h,这些电能可供“220V
40W”日光灯正常工作______h。
7.(2020·南充)一灯泡标有“6V、3W”的字样,现仅有8V的电源,要使小灯泡正常发光,应该给小灯泡____(填“串”或“并”)联一个____Ω的电阻。(灯泡电阻不变)
额定电压
0.71
1.5
37.5

4
8.(2020·北京)如图所示的电路中,定值电阻R0为10Ω,电源两端电压为3V并保持不变。闭合开关S,调节滑动变阻器RP?,
使电压表示数为2V。(1)画出实物电路所对应的电路图;(2)求RP接入电路的阻值;(3)求R0的电功率。
9.(2020·广元)如图所示,灯泡L标有“6V
3W”字样(不考虑灯丝电阻变化),定值电阻R1=28Ω,当开关S1、S2、S3全部闭合时,灯泡正常发光,电流表示数为0.75A。求:
(1)电源电压U;
(2)定值电阻R0的大小;
(3)当S1闭合,S2、S3断开时,电路消耗的功率。
自己总结这节课你有哪些收获?
1、电功率是表示电流做功(用电器消耗电能)快慢的物理量。
2、电功率的国际单位是W,常用单位有kW、mW。
①1kW=1000W
②1W=1000mW
5、①用电器两端实际所加的电压叫做实际电压。
②用电器在实际电压下工作时的功率叫做实际功率。
③用电器在实际电压下工作时通过的电流叫做实际电流。
4、①用电器正常工作时的电压叫做额定电压。
②用电器在额定电压下工作时的功率叫做额定功率。
③用电器正常工作时通过的电流叫做额定电流。
各有一个值
各有无数个值
6、用电器的铭牌或说明书所标的是额定电压和额定功率。由此可求:
7、灯泡的亮度是由它所消耗的实际功率决定的。消耗的实际功率越大,灯泡越亮。
完成练习册上第2节电功率的练习题。
谢谢
