人教版物理九年级全一册
第十八章
电功率
第1节
电能
电功

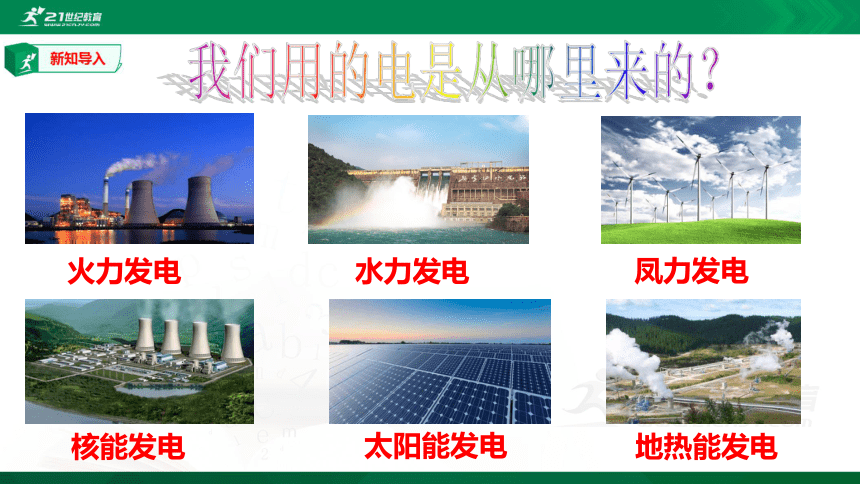

火力发电
凤力发电
水力发电
核能发电
太阳能发电
地热能发电

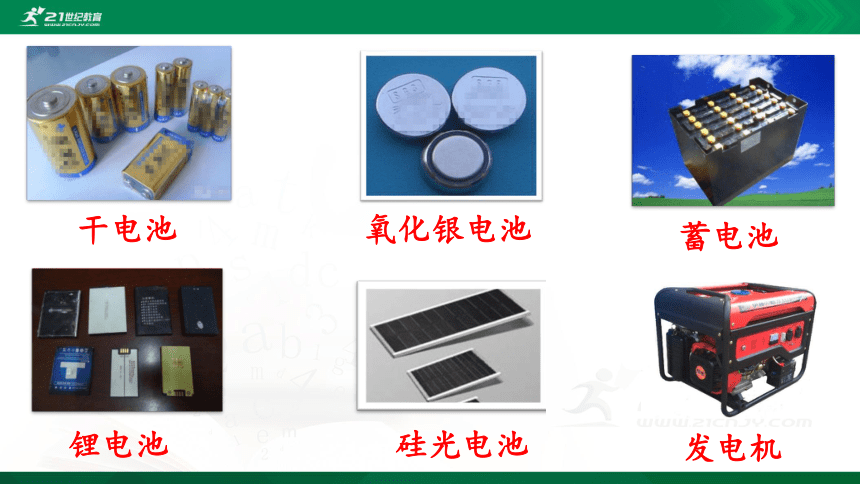

干电池
氧化银电池
蓄电池
硅光电池
锂电池

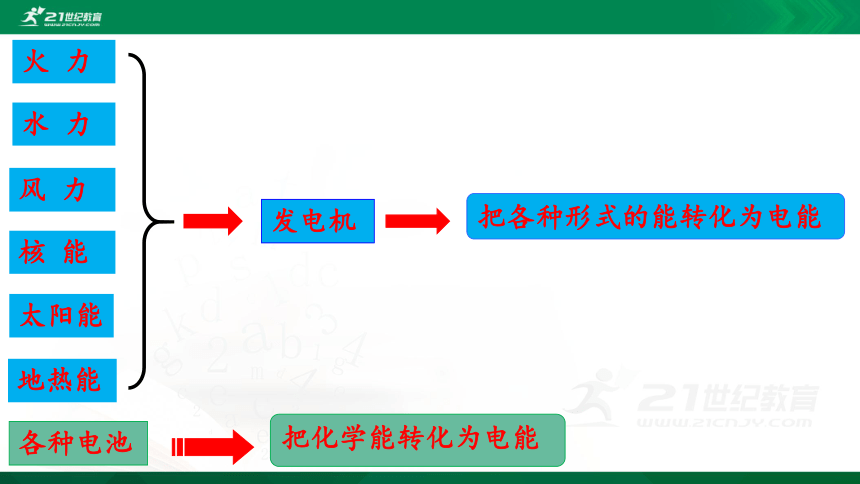

发电机
发电机
各种电池
把各种形式的能转化为电能
把化学能转化为电能
太阳能
地热能

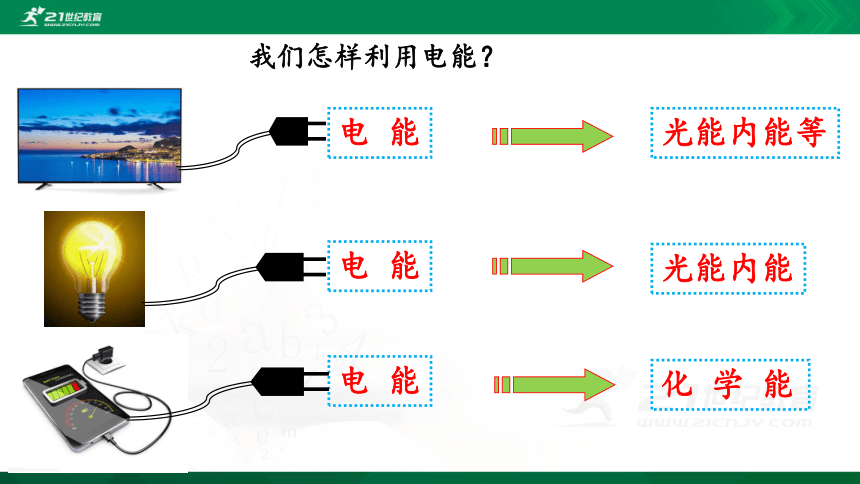

我们怎样利用电能？
电
能
光能内能等
电
能
光能内能
电
能
化
学
能
……

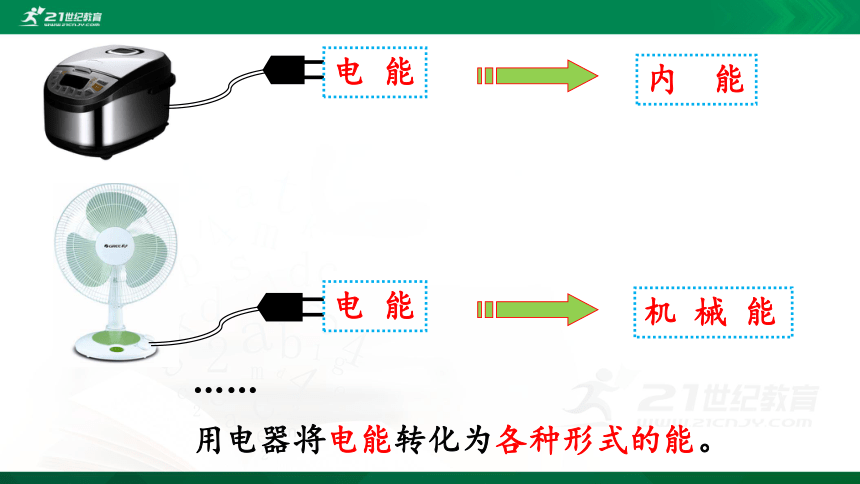

用电器将电能转化为各种形式的能。
电
能
内
能
电
能
机
械
能

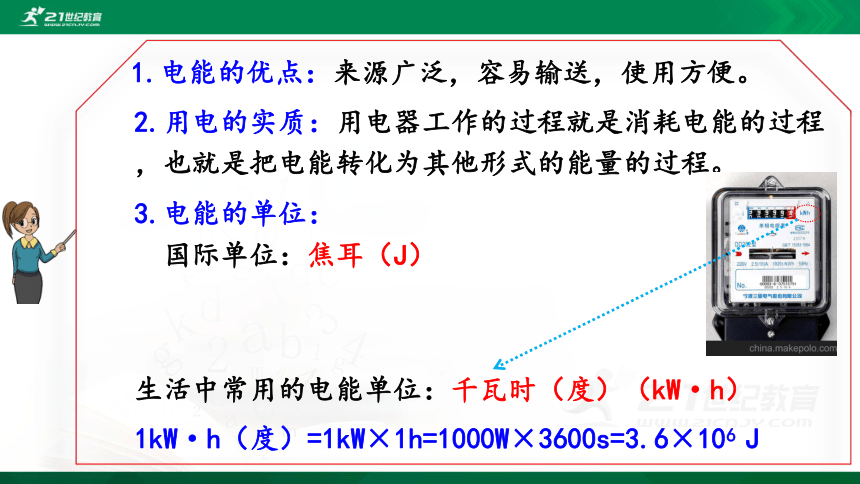

3.电能的单位：
国际单位：焦耳（J）
1kW·h（度）=1kW×1h=1000W×3600s=3.6×106
J
2.用电的实质：用电器工作的过程就是消耗电能的过程，也就是把电能转化为其他形式的能量的过程。
1.电能的优点：来源广泛，容易输送，使用方便。
生活中常用的电能单位：千瓦时（度）（kW·h）

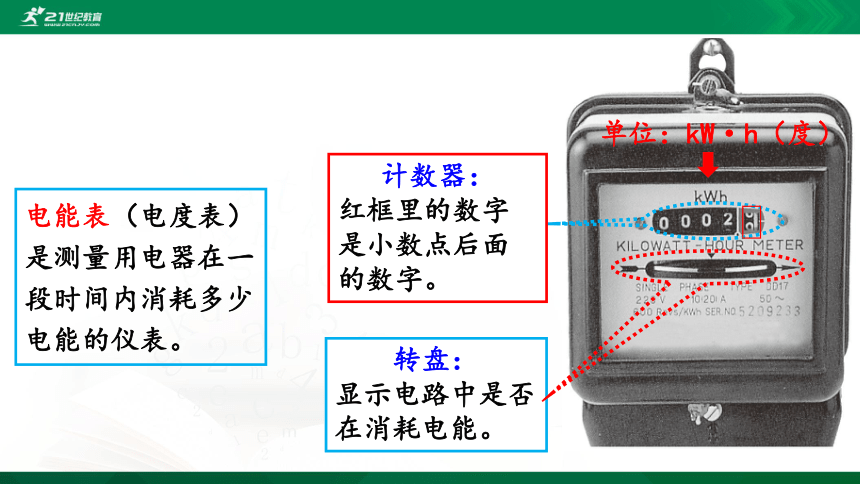

转盘：
显示电路中是否在消耗电能。
电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
单位：kW·h（度）
计数器：
红框里的数字是小数点后面的数字。

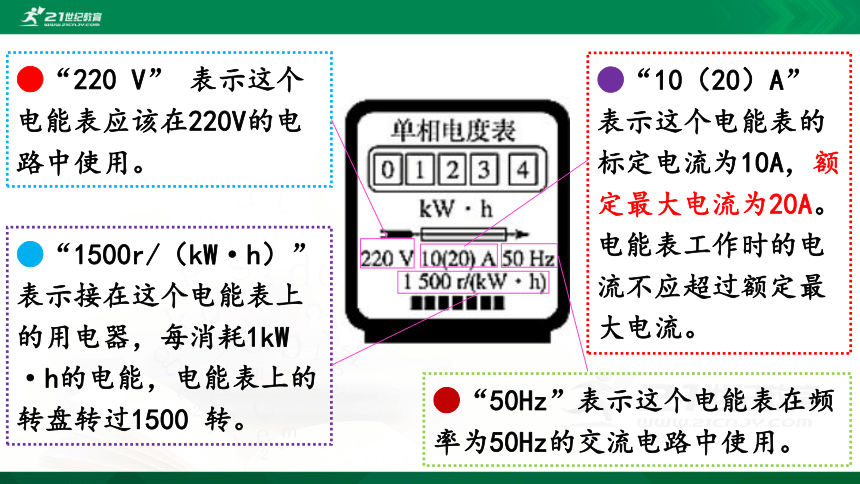

●“220
V”
表示这个电能表应该在220V的电路中使用。
●“10（20）A”
表示这个电能表的
标定电流为10A，额定最大电流为20A。电能表工作时的电流不应超过额定最大电流。
●“50Hz”表示这个电能表在频
率为50Hz的交流电路中使用。
●“1500r/（kW·h）”表示接在这个电能表上
的用电器，每消耗1kW
·h的电能，电能表上的转盘转过1500
转。

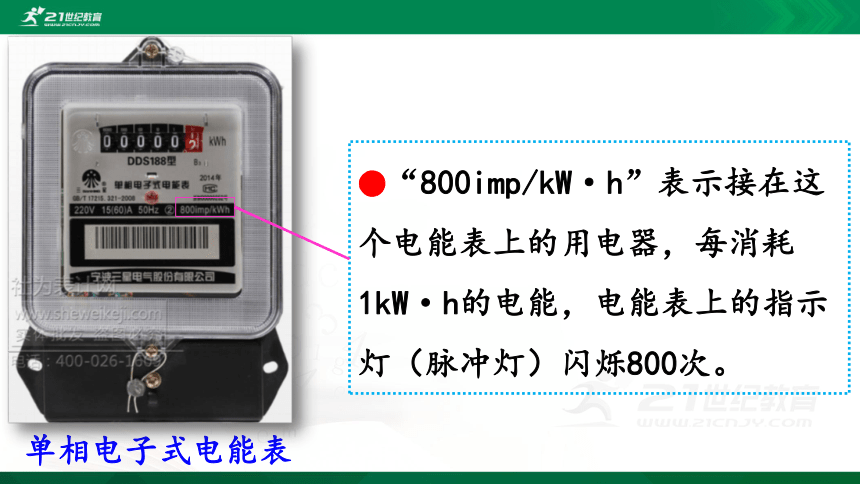

单相电子式电能表
●“800imp/kW·h”表示接在这个电能表上的用电器，每消耗1kW·h的电能，电能表上的指示灯（脉冲灯）闪烁800次。

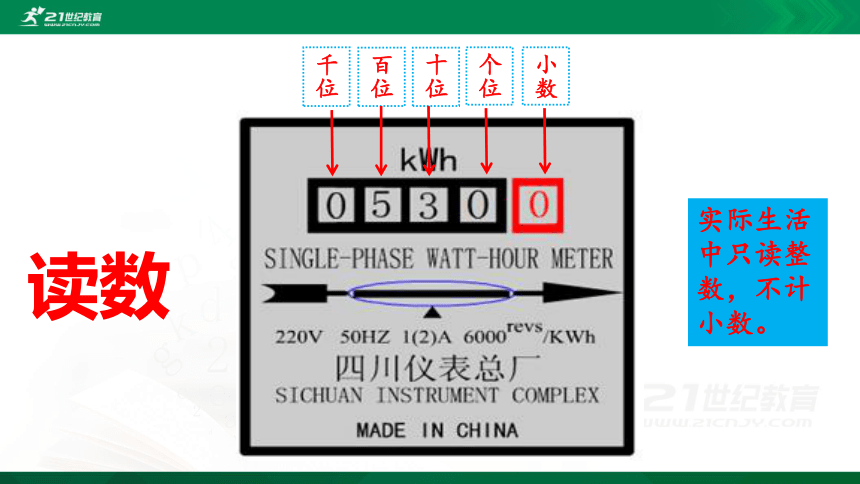

读数
千位
百位
十位
个位
小数
实际生活中只读整数，不计小数。

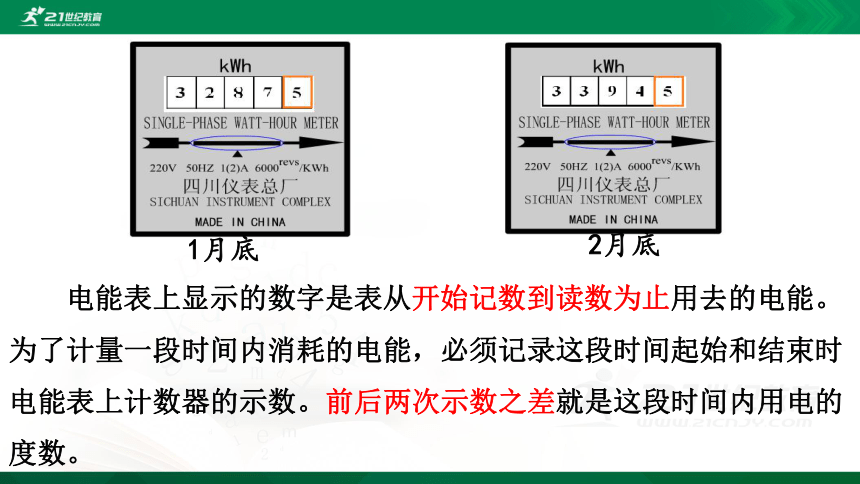

2月底
1月底
电能表上显示的数字是表从开始记数到读数为止用去的电能。为了计量一段时间内消耗的电能，必须记录这段时间起始和结束时电能表上计数器的示数。前后两次示数之差就是这段时间内用电的度数。
2月底
1月底
　
小明家1月底与2月底电能表的示数如上图所示，小明家所在地区电费单价是0.50元/kW·h
，他家2月份需要付多少电费?
解：2月份消耗的电能为：
3394.5kW·h－3287.5kW·h=107kW·h
应付的电费为：
107kW·h×0.50元/kW·h=53.5元
IC卡电能表
新式电能表
电子式电能表
电子式预付费电能表主要优点
●IC卡预付费用电，先买电，后用电；
●剩余电量不足报警；
●超负荷报警；
●能记录用户所发生的最大负载；
●可显示用户的当前负荷；
●采用数码管显示，插卡即显示电量。
灌溉农田330m2
炼钢1.6kg
洗衣机工作2.7h
电饭煲工作约1.5h
采掘原煤约100kg
电车行驶0.85km
电能可以转化成多种其他形式的能量。电能转化为其他形式的能的过程也可以说是电流做功的过程,有多少电能发生了转化就说电流做了多少功,即电功是多少。例如,电动机工作时,我们可以说电能转化成了机械能,也可以说电流做功使电动机能够向外输出动能;电炉工作时,可以说电能转化成了内能,也可以说电流做功使电炉的内能增加……在日常生活中我们常说消耗了多少电能,而很少说电流做了多少功,其实,两种说法是一样的。
电功=电能
电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。加在用电器上的电压越高、通过的电流越大、通电时间越长,电流做功越多。
W=UIt
电功：W
——焦（J）
时间：t
——秒（s）
电流：I
——安（A）
电压：U
——伏（V）
研究表明,当电路两端的电压为U,电路中的电流为I,通电时间为t时,电功W(或者说消耗的电能)为
例题1
教室里的一盏节能灯正常发光时通过灯丝的电流为0.2A，它正常发光1h电流做功多少？
解：W＝UIt＝220V×0.2A×3600s＝1.584×105J
U=220V
t=1h=3600s
I=0.2A
W=？
题目中隐含着家庭电路电路电源电压是220V
例题2
一电熨斗的电热丝电阻是88Ω，接入电压为220V的家庭电路中，求：
(1)通过该熨斗电热丝的电流是多大？
(2)通电10min，该电熨斗消耗的电能
是多少？
解：(1)
I＝
＝
=2.5A
U
R
220V
88Ω
=88Ω
U=220V
I=？
W=？
(2)
W＝UIt＝220V×2.5A×600s=3.3×105J
灯泡、电动机、滑动变阻器除外的用电器在电路图中都用电阻的符号表示。
t=10min=600s
分析：串联
U=
U1
+
U2
(
)
(
)
(
)
I=
I1
=
I2
(
)
(
)
(
)
R=
R1
+
R2
(
)
(
)
(
)
20Ω
10Ω
4V
=10Ω
=20Ω
U1=4V
W1=?
解：（1）R=R1+R2=10Ω+20Ω=30Ω
30Ω
0.4A
0.4A
0.4A
W1=U1I1t=4V×0.4A×10s=16J
（2）U=IR=0.4A×30Ω=12V
例题3
如图所示的电路中，R1=10Ω，R2=20Ω，电压表的示数是4V，通电10s，求：（1）电流通过R1所
做的功；（2）整个电路消耗的电能。
12V
W=UIt=12V×0.4A×10s=48J
W=?
W1=U1I1t
W=UIt
注意对应关系。
I=I1=I2=0.4A
t=10s
例题4
如图所示，把10Ω的电阻R1和15Ω的电阻R2并联起来。闭合开关S后，电流表的示数为0.2A，通电1min。求：
（1)R2消耗的电能；（2）电流所做的总功。
=10Ω
=15Ω
I2=0.2A
10Ω
15Ω
0.2A
W2=U2I2t=3V×0.3A×60s=54J
U=U1=U2=3V
3V
3V
3V
0.3A
分析：并联
解：（1）U2=I2R2=0.2A×15Ω=3V
W2=U2I2t
I=I1+I2=0.3A+0.2A=0.5A
0.5A
W=UIt=3V×0.5A×60s=90J
W=UIt
t=1min=60s
W1=?
W=?
动手动脑学物理第1—4题。
1.一个电能表,表盘上标明“720revs/（kW?h”）,这表示什么意思?
2.小明家中一周前、后电能表示数如图18.1-4所示,
小明家所在地区每度电的电费是0.6元,请你估算他
家每个月需要付多少电费。
记下你家电能表今天的示数,和一周后的示数对比。根据你家所在地的电费标准,估算你家一个月应交多少电费。
3.一个小灯泡的两端加2.5V电压时电流是0.3A,它在这种情况下通电2min,电流做了多少功?消耗的电能是多少?
4.有一块手机用的锂电池,上面标明电压为3.7V,容量为1130mA?h,它充满电后，大约储存了多少电能？
1.每消耗1kW·h的电能，电能表上的转盘转过720转。
2.解：一周消耗的电能：823.3kW·h－781.5kW·h=41.8kW·h
一周应交电费：41.8kW·h×0.60元/kW·h=25.08元
一个月应交电费：25.08元×4=100.32
3.解：W＝UIt＝2.5V×0.3A×120s=90J
4.解：W＝UIt＝3.7V×1.13A×3600s=15051.6J≈1.51×104J
1.?(2020·淮安)?如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（
?）
A.小英家家庭电路中的干路电流不得超过10A
B.小英家上个月消耗的电能为1011kW·h
C.电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D.电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
D
2.(2020·西宁)
如图所示，是小明家的电能表以及该表某月初、月末的两次读数，由图可知，他家在该月消耗的电能为____kW?h。
3.
(2020·天津)?我国家庭电路的电压为______V；如图所示是小明家中一周前?后电能表示数。他家这周消耗了______kW·h的电能?
90
220
13
4.(2020·丹东)家庭电路中电子式电能表的表盘上标有3200imp/kW·h字样。将一个电热棒单独接在家庭电路中正常工作12min，电能表指示灯闪烁了320次，上述时间内该电热棒消耗的电能为______
J。
5.(2020·襄阳)小强家中一个月前、
后电能表示数如图所示，小强家所在
地区每度电的电费是0.6元，那么本月
他家应交电费_____元，请你为小强家提一条节约用电的建议：________
。
3.6×105
180
夏天空调的温度不要设置太低。（人离开时随手关灯）
6.(2020·重庆)如图的电路中，R1为10Ω，R2为30Ω。闭合开关S后，电流表的示数为1A，电源电压保持不变。求：
（1）R1两端的电压U1；
（2）R2在10s内所消耗的电能W2。
7.(2020·东莞)如图所示，电路中定值电阻R1和R2并联在电压为6V的电源上，当开关S闭合时，电流表A1的示数为0.6A，电流表A2的示数为0.2A。求：
（1）定值电阻R1的大小；
（2）电路中的总电流Ⅰ总；
（3）通电30s内，电路消耗的总电能。
1、电能的主单位是J,常用单位有kW·h。
1kW·h（度）=3.6×106J
2、电能表的几个主要参数的意义:
①“220V”：这个电能表应该接在220V的电路中使用。
②
(
)A:这个电能表的标定电流是
A；额定最大电流是(
)A。（对计算有用的是额定最大电流。）
③（
）revs/kW·h:每消耗1kW·h的电能，转盘转过（
）转。
3、电能表的读数：前4位是整数，最后一位是小数。
4、电能、电功的计算：
W=UIt
第1节
电能
电功
单位：J、kW·h[1kW·h（度）=3.6×106J]
测量：电能表（最后一位是小数）。
计算：W=UIt
完成练习册上第1节的练习题。
