3.1 透镜

(共35张PPT)
八年级上册第三章第一节

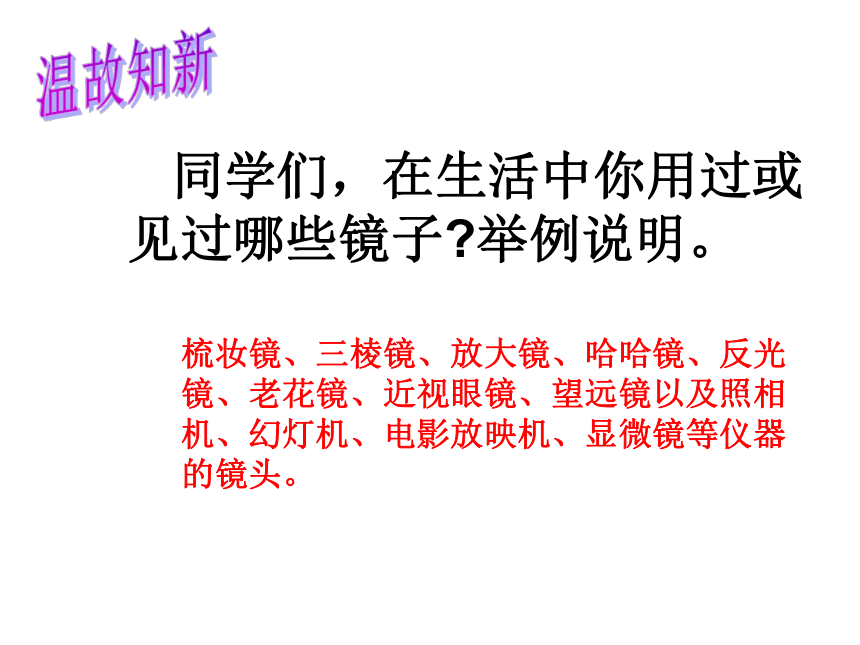

同学们，在生活中你用过或见过哪些镜子 举例说明。
梳妆镜、三棱镜、放大镜、哈哈镜、反光镜、老花镜、近视眼镜、望远镜以及照相机、幻灯机、电影放映机、显微镜等仪器的镜头。

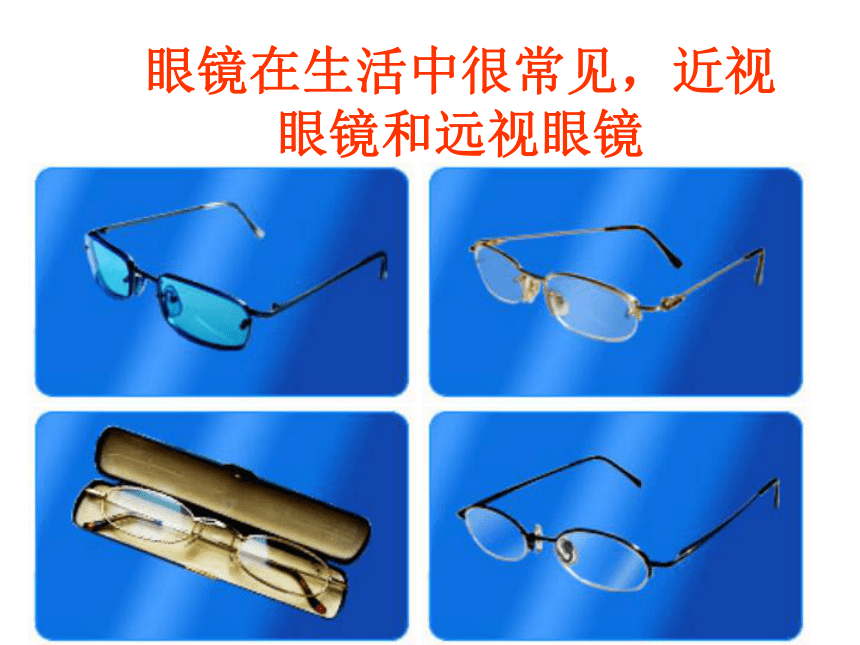

眼镜在生活中很常见，近视眼镜和远视眼镜
八年级上册第三章第一节
透镜在日常生活中的应用

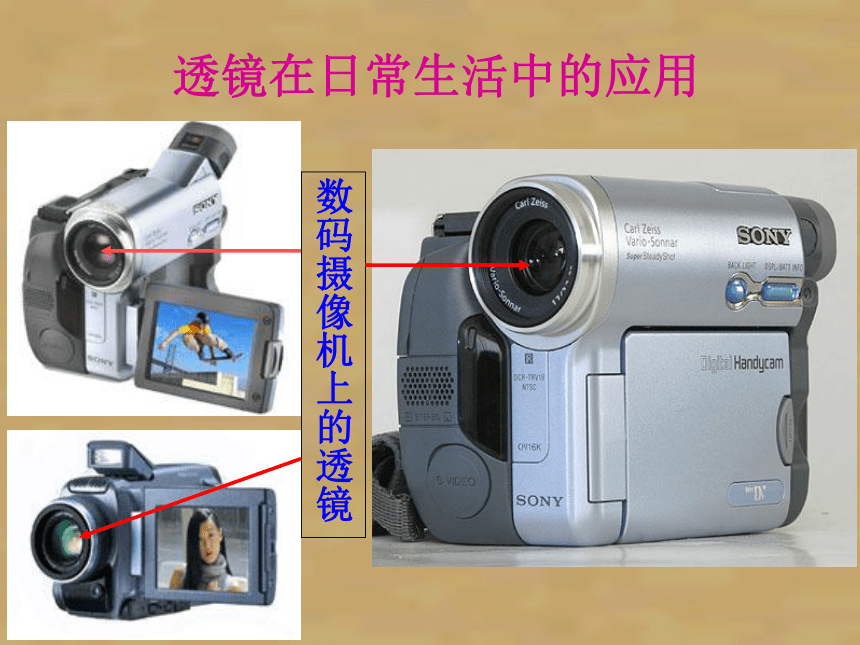

数码摄像机上的透镜
透镜在日常生活中的应用

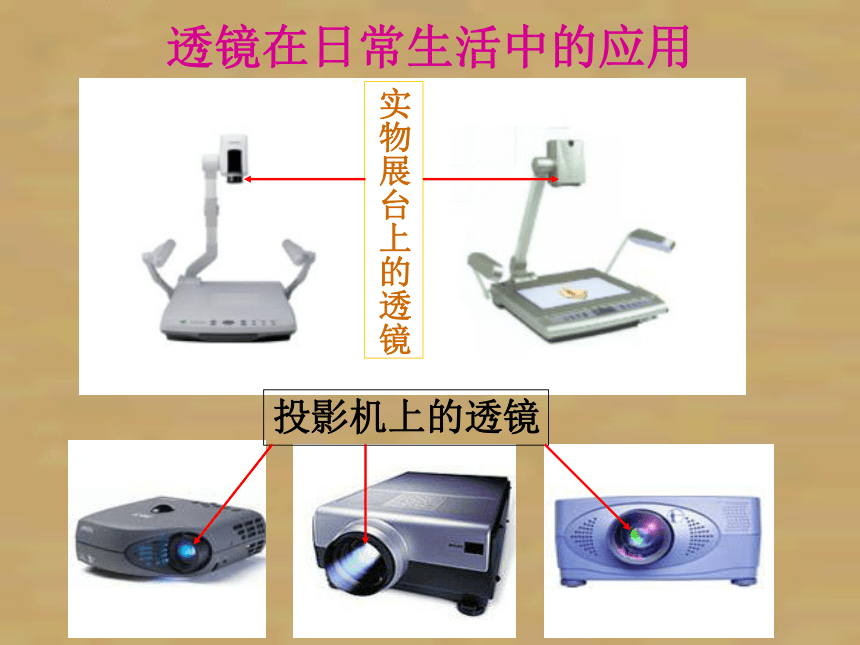

投影机上的透镜
实物展台上的透镜
透镜在日常生活中的应用

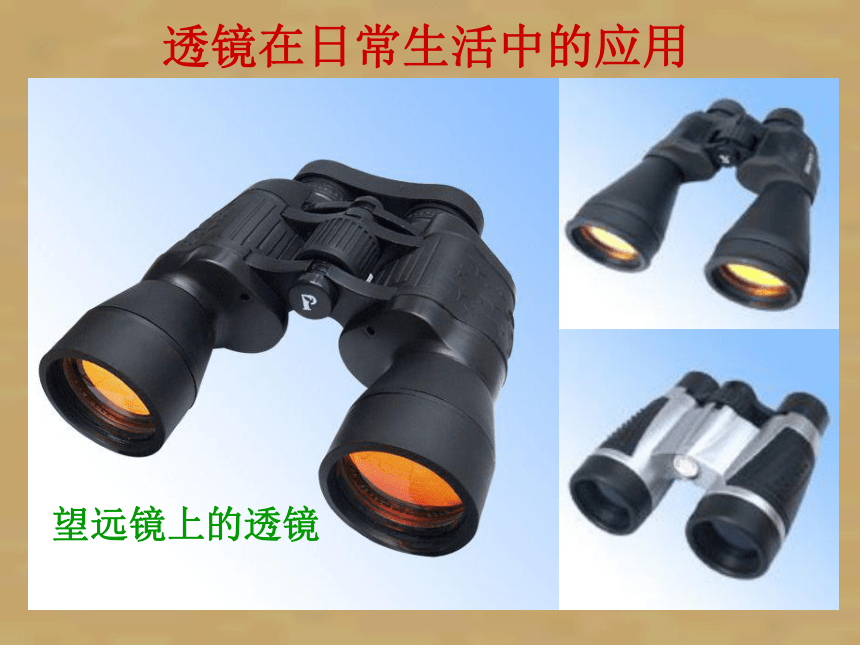

望远镜上的透镜
透镜在日常生活中的应用

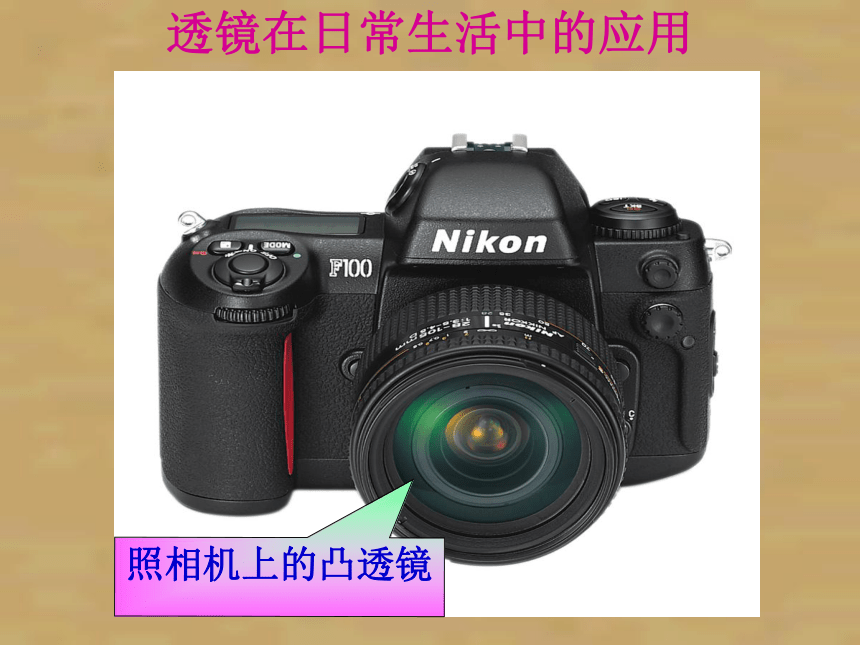

照相机上的凸透镜

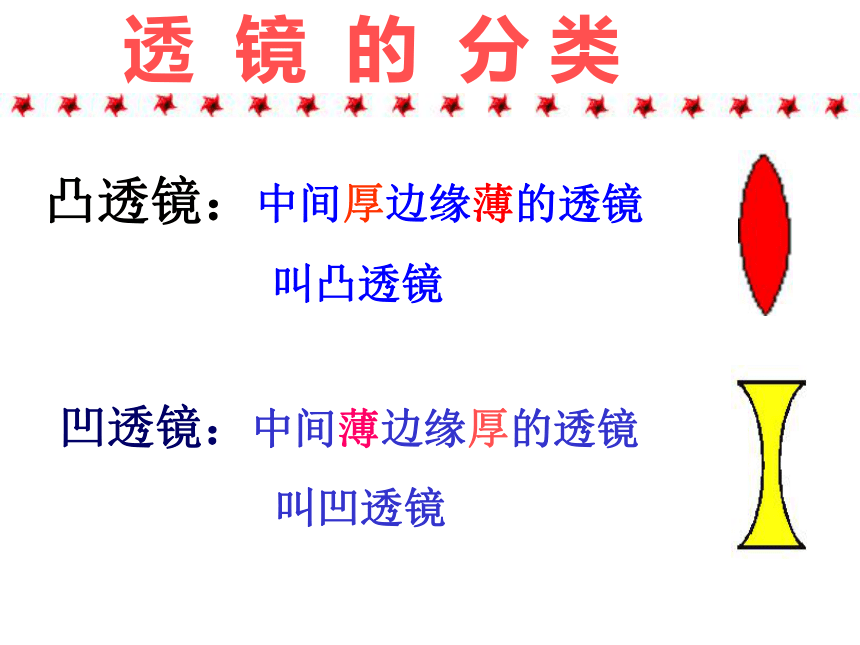

凸透镜：中间厚边缘薄的透镜
叫凸透镜
凹透镜：中间薄边缘厚的透镜
叫凹透镜

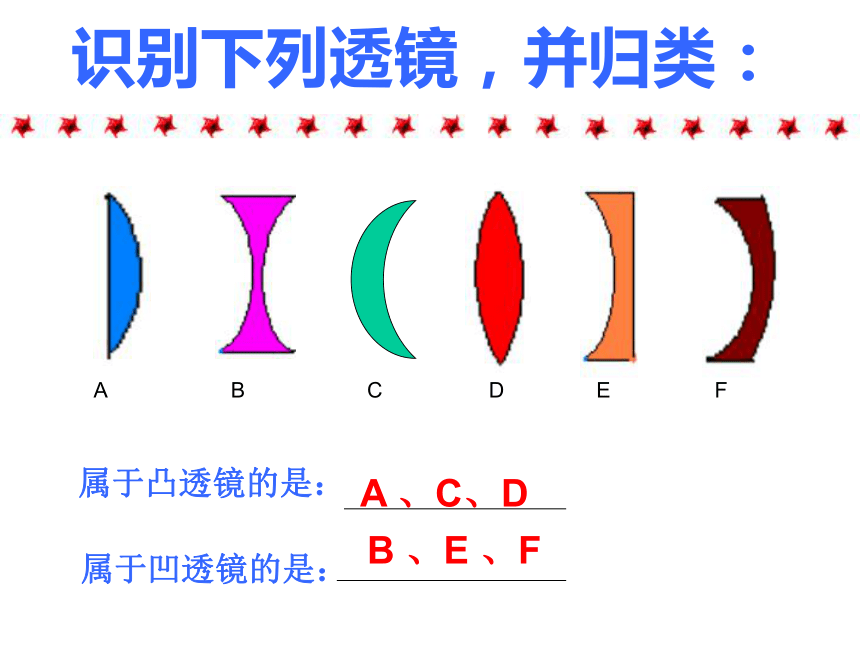

透 镜 的 分 类
属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
A 、C、D
B 、E 、F
识别下列透镜，并归类：
凸透镜
凹透镜

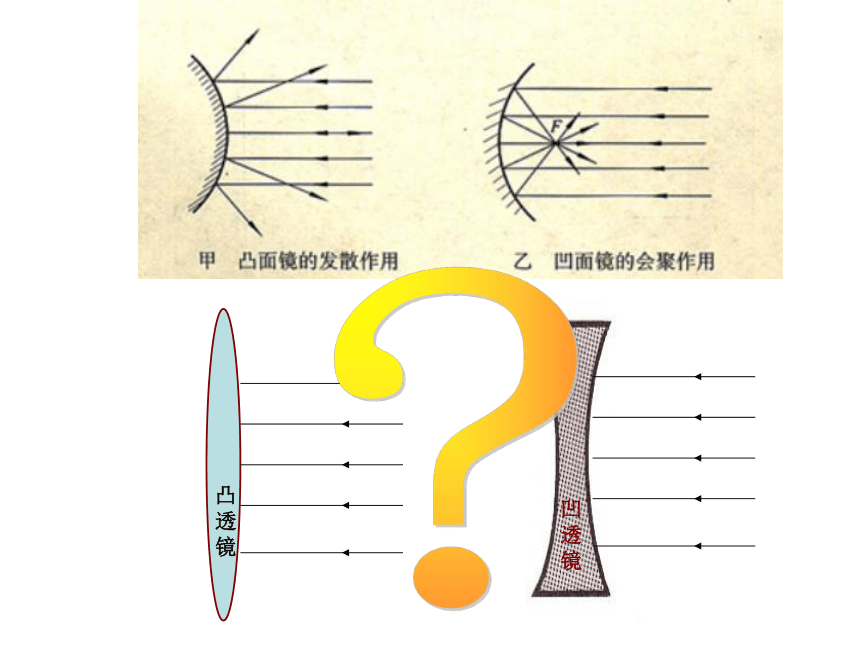

探究：用平行光依次通过凸（凹）透镜观察现象
1. 让一束平行光分别通过凸透镜和 凹透镜，将会发生什么现象？
2. 将观察到的现象用简洁的图形表示出来
凸透镜对光线有会聚作用
凹透镜对光线有发散作用
请根据光路图判断框内的镜是什么类型的。
凸透镜的几个物理术语
C1
C2
主光轴
光心(O)
F
F
焦点
f
f
焦距
f
能用这种方法测定近视眼镜的焦距吗？
想一想
测定凸透镜(远视眼镜)的焦距
试一试
凹透镜的几个物理术语
C2
C1
主光轴
光心(O)
O
凹透镜
F
F
虚焦点
虚焦点
f
f
焦距
透镜的主光轴、光心、焦点和焦距
F
F
F
F
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通过焦点，经
凹透镜折射后发散，发散光线的反向延长线通过
虚焦点。
3、经过凸透镜焦点的光线被折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线被折射后平行于
主光轴射出 。
三条特殊光线
F
F
F
F
错
错
判断出射光线的正误
1
2
对
对
　1.　在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。
生活 物理 社会
用冰取火示意图
2.你知道是谁惹得祸吗？
一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳……
生活 物理 社会
3. 郊游的时候，为什么不能把剩有液体的玻璃瓶扔在树林里？
讨 论
生活 物理 社会
为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个_____镜，它对太阳光有____作用，可能会导致森林火灾。
我知道！
凸透
会聚
拓展：三棱镜对光线的作用
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。
F
凸透镜是三棱镜的组合
F
凹透镜是三棱镜的组合
下图方框中填入适当类型的透镜，并画出透镜的焦点。
