教科版物理九年级上册第八章电磁相互作用及应用复习题
一、单项选择题（共20小题；共40分）
1.
下关于电话交换机的说法中，正确的是
?
A.
程控交换机是利用电脑按照输入的程序“见机行事’’的
B.
一台程控交换机只能同时转接两部长途电话
C.
打电话“占线”说明对方的话机一定在通话中
D.
电话上的“来电显示”是由用户手机设定的，不需要程控交换机去完成
2.
要使直流电动机的线圈不停地转动，要安装换向器，其主要作用是
?
A.
自动改变线圈转动方向
B.
自动改变线圈中的电流方向
C.
自动改变线圈的受力大小
D.
自动改变磁场方向
3.
如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制做了一个小小电动机。他想改变电动机线圈转动的方向，下列方法可行的是
?
A.
只增强磁铁的磁性
B.
只增加线圈的匝数
C.
只增大线圈中的电流
D.
只将磁铁的磁极对调
4.
如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中错误的是
?
A.
线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音
B.
锥形纸盆振动越快，产生的声音音调越高
C.
锥形纸盆振幅越大，产生的声音响度越大
D.
扬声器工作过程利用的是电磁感应原理

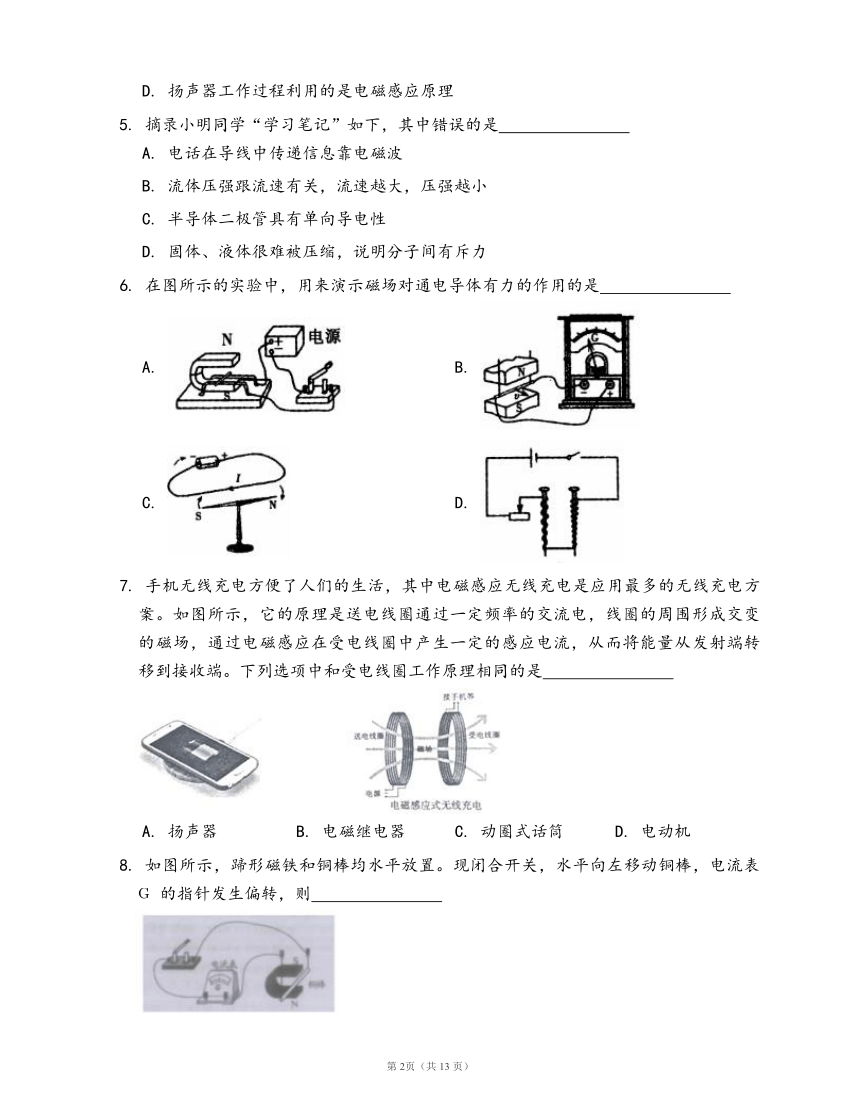

5.
摘录小明同学“学习笔记”如下，其中错误的是
?
A.
电话在导线中传递信息靠电磁波
B.
流体压强跟流速有关，流速越大，压强越小
C.
半导体二极管具有单向导电性
D.
固体、液体很难被压缩，说明分子间有斥力
6.
在图所示的实验中，用来演示磁场对通电导体有力的作用的是
?
A.
B.
C.
D.
7.
手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是
?
A.
扬声器
B.
电磁继电器
C.
动圈式话筒
D.
电动机
8.
如图所示，蹄形磁铁和铜棒均水平放置。现闭合开关，水平向左移动铜棒，电流表
的指针发生偏转，则
?
A.
根据此现象的产生原理可制成电动机
B.
此现象与奥斯特实验现象的产生原理相同
C.
若将铜棒左右来回移动，可产生交变电流
D.
仅将磁铁水平向右移动，
的指针不偏转

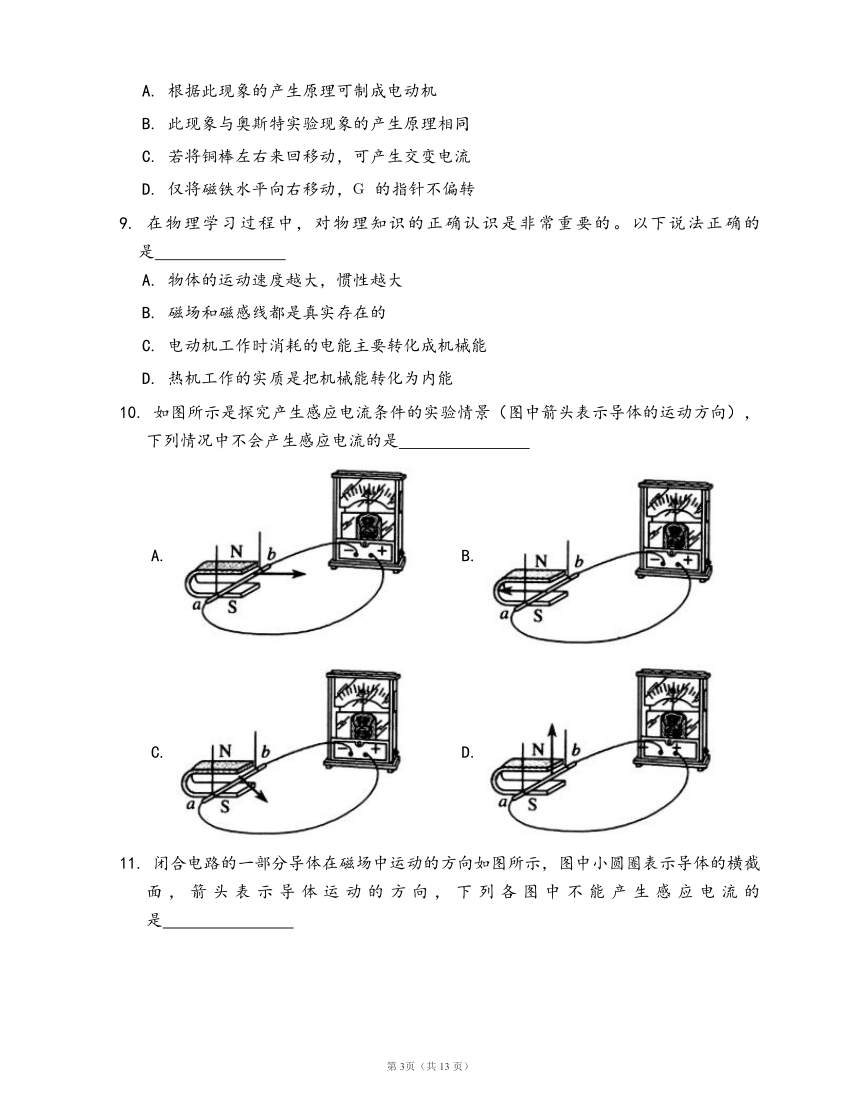

9.
在物理学习过程中，对物理知识的正确认识是非常重要的。以下说法正确的是
?
A.
物体的运动速度越大，惯性越大
B.
磁场和磁感线都是真实存在的
C.
电动机工作时消耗的电能主要转化成机械能
D.
热机工作的实质是把机械能转化为内能
10.
如图所示是探究产生感应电流条件的实验情景（图中箭头表示导体的运动方向），下列情况中不会产生感应电流的是
?
A.
B.
C.
D.

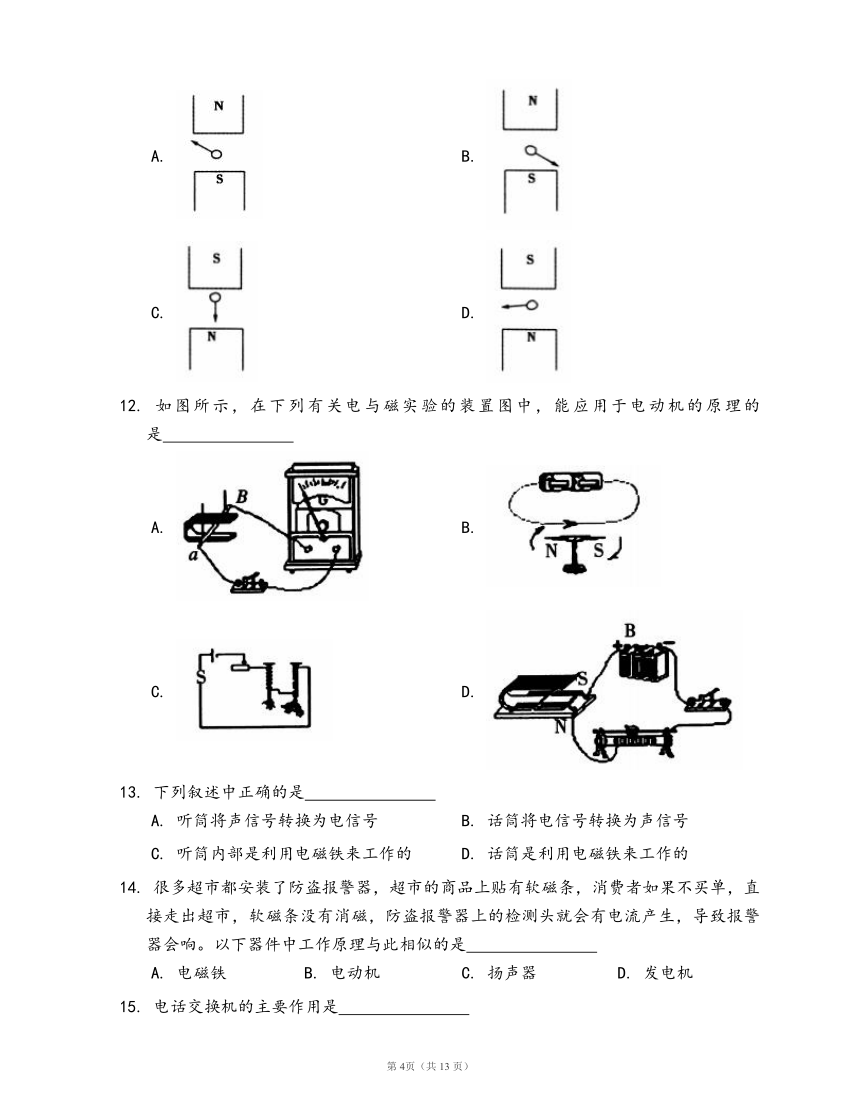

11.
闭合电路的一部分导体在磁场中运动的方向如图所示，图中小圆圈表示导体的横截面，箭头表示导体运动的方向，下列各图中不能产生感应电流的是
?
A.
B.
C.
D.
12.
如图所示，在下列有关电与磁实验的装置图中，能应用于电动机的原理的是
?
A.
B.
C.
D.
13.
下列叙述中正确的是
?
A.
听筒将声信号转换为电信号
B.
话筒将电信号转换为声信号
C.
听筒内部是利用电磁铁来工作的
D.
话筒是利用电磁铁来工作的
14.
很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是
?
A.
电磁铁
B.
电动机
C.
扬声器
D.
发电机
15.
电话交换机的主要作用是
?
A.
提高线路的利用率
B.
提高通信的质量
C.
加快通信的速度
D.
减少线路的热损失

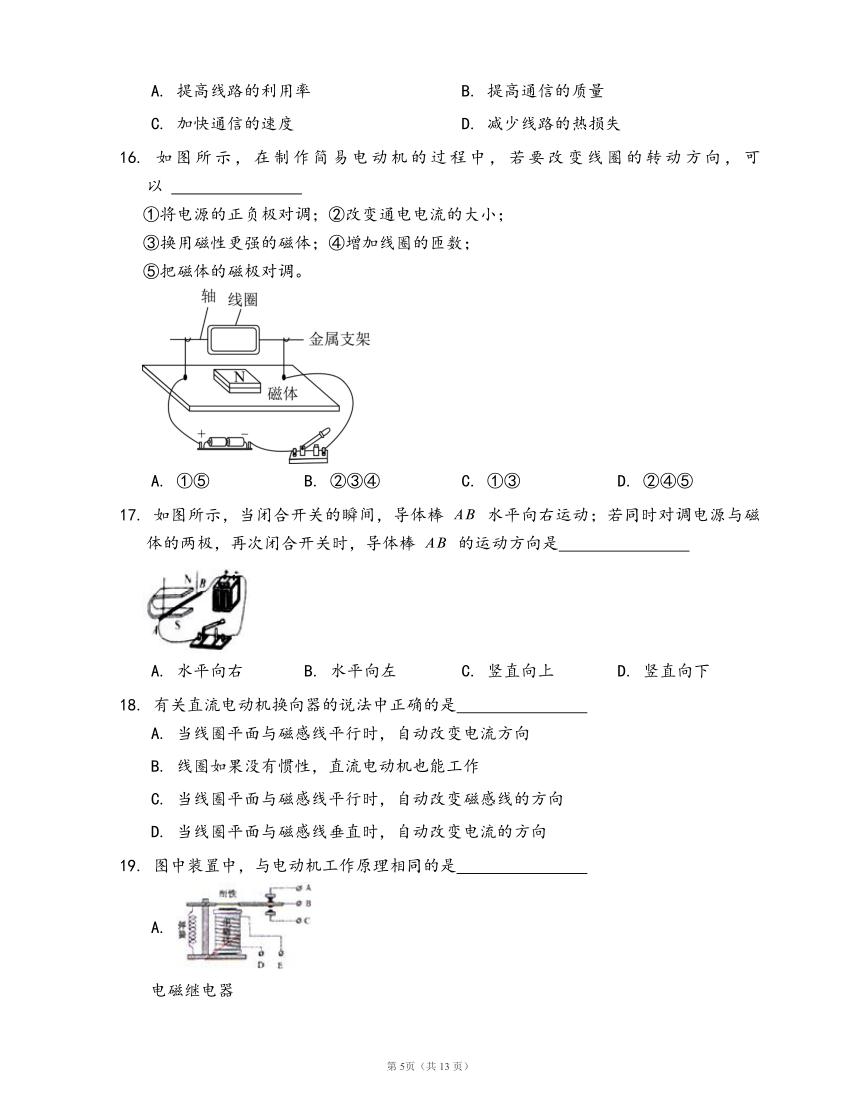

16.
如图所示，在制作简易电动机的过程中，若要改变线圈的转动方向，可以
?
①将电源的正负极对调；②改变通电电流的大小；
③换用磁性更强的磁体；④增加线圈的匝数；
⑤把磁体的磁极对调。
A.
①⑤
B.
②③④
C.
①③
D.
②④⑤
17.
如图所示，当闭合开关的瞬间，导体棒
水平向右运动；若同时对调电源与磁体的两极，再次闭合开关时，导体棒
的运动方向是
?
A.
水平向右
B.
水平向左
C.
竖直向上
D.
竖直向下
18.
有关直流电动机换向器的说法中正确的是
?
A.
当线圈平面与磁感线平行时，自动改变电流方向
B.
线圈如果没有惯性，直流电动机也能工作
C.
当线圈平面与磁感线平行时，自动改变磁感线的方向
D.
当线圈平面与磁感线垂直时，自动改变电流的方向
19.
图中装置中，与电动机工作原理相同的是
?
A.
电磁继电器
B.
扬声器
C.
电磁感应
D.
动圈式话筒
20.
关于“数字通信’’，下面的说法中不正确的是
?
A.
现在的数字通信是用“
、
’’两个不同的数字组合成各种数字信号，传递信息的
B.
数字通信抗干扰能力强，不失真
C.
数字通信传递的信号与声音的频率、振幅变化的情况完全一样
D.
数字通信比模拟通信要先进得多
二、填空题（共10小题；共20分）
21.
话筒把
?
变成
?，听筒把
?
变成
?。
22.
电话刚刚问世时，一部电话要与多少部电话通话，就要有多少对电话线与外部相连，这样既不方便，又浪费材料。后来人们发明了
?，解决了这个问题。
23.
如图所示甲乙两图是演示电与磁物理规律的两个实验装置，其中能反映制造发电机原理的是
?图；制造电动机原理的是
?图。
24.
如图所示，扬声器中的线圈通入携带声音信息的变化电流，这个变化的电流使线圈产生了
?
不断变化的磁场，这样线圈就能不断地来回振动，并带动纸盆来回振动而发出声音，扬声器在工作过程中涉及许多的物理知识，请举出一个和电与磁相关的知识：
?。与扬声器原理相似的是
?（填“电动机”或发电机”）。
25.
直流电动机中，每当线圈刚转过
?
位置时，
?
能自动地改变线圈中的电流方向，使线圈不停地转动。
26.
根据如图所示的电流方向，判断通电螺线管的
端是
?（选填“”或“”）极；我国供生产和生活用的交流电，频率是
?（填单位字母）。
27.
电话分模拟和数字两种。模拟信号是：在话筒将声音转换成
?
时，其
?
、
?
变化的情况跟声音的
?
、
?
变化的情况完全一样；数字信号是：用不同
?
的不同
?
来表示的信号。
28.
在电风扇、电熨斗、电磁起重机、动圈式扬声器、动圈式话筒和发电机中，利用电磁感应原理工作的有
?。
29.
电磁炮是利用电磁发射技术制成的一种先进的武器，具有速度快、命中率高等优点。它的主要原理如图所示，通电导体在磁场力的作用下沿导轨加速运动，系在通电导体上的弹体以
的速度发射出去，电磁炮的发射过程是
?
能向
?
能的转化过程。
30.
风力发电由
?直接驱动小型发电机，因为单个风力发电机提供的电能有限，所以它们必须
?工作。
三、简答题（共2小题；共20分）
31.
如图所示，中国科技馆的“探索与发现
厅”中有一个“电磁感应摆”，甲、乙两线圈分别被悬挂在两个蹄形磁体的磁场中，两线圈通过导线连接在一起并构成一个闭合的回路，用手使甲线圈在磁场中摆动时，乙线圈也会随之摆动起来。这是为什么?
32.
小明家的电话号码是
小华家的电话号码是
，请回答下面的问题；
（1）从他们的电话号码你能够知道些什么?
（2）小明要拨打电话给小华却总是“占线’’，说明占线的含义。
（3）小明的电话终于拨通了，简述小明拨打给小华电话的信号流程。
四、计算题（共2小题；共20分）
33.
我国供生产和生活用的交流电频率是
，（频率是电流在每秒内周期性变化的次数），我国交流电的
周期是多少秒?
电流方向改变多少次?
34.
节能减排，绿色环保，新能源汽车成为未来汽车发展的方向。某种型号纯电动汽车的部分参数如表所示：
若汽车上只有司机一人，质量为
，汽车以
的速度匀速行驶
，耗电
，汽车所受的阻力为汽车总重的
倍。
取
，试问：
（1）电动机的工作原理是
?（选填“电流的磁效应”、“磁场对电流的作用”或“电磁感应”）。电动汽车前进和倒退是通过改变
?来改变电动机的转动方向的。
（2）当司机坐上车准备启动时，电动汽车对水平地面的压强是多少?
（3）电动汽车匀速行驶
所需的时间是多少?
（4）电动汽车牵引力所做的功是多少?
（5）电动汽车电能转化为机械能的效率是多少?
答案
第一部分
1.
A
2.
B
3.
D
4.
D
【解析】如图，扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆振动，发出声音，此过程中将电信号转化成声信号。故A正确；
音调是指声音的高低，它和物体振动频率有关。物体振动频率越快，音调越高；振动频率越慢，音调越低。故B正确；
在物理学中，把声音的强弱叫做响度，把物体振动的幅度叫做振幅，物体的振幅越大产生声音的响度越大。电视机、复读机上的音量的越大，它的响度越大。故C正确；
扬声器是利用通电导体在磁场中受到力的作用原理工作的；故D错误。
5.
A
【解析】固定电话是通过电流来传递信息的，故A错误；
据课本可知，流体压强跟流速有关，流速越大，压强越小，故B正确；
半导体二极管的特点就是：具有单向导电性，故C正确；
据课本知识可知，从微观角度解释，固体、液体很难被压缩，说明分子间有斥力，故D正确。
6.
A
7.
C
8.
C
【解析】由图可知，是探究感应电流产生条件的实验装置：
根据电磁感应现象的产生原理可制成发电机，故A不符合题意；
奥斯特实验表明通电导线周围和永磁体周围一样都存在磁场，而电磁感应现象是指闭合电路的一部分导体在磁场中作切割磁感线运动，导体中就会产生电流的现象，二者产生的原理不同，故B不符合题意；
将铜棒左右来回移动，导体切割磁感线运动，感应电流大小和方向不断变化，可产生交变电流，故C符合题意；
将磁铁水平向右移动，导体切割磁感线运动，可产生交变电流，
的指针偏转，故D不符合题意。
故选C。
9.
C
10.
D
11.
C
12.
D
13.
C
14.
D
15.
A
【解析】电话交换机就是为了减少电话线数量而发明的，是为了提高线路的利用率
16.
A
17.
A
【解析】通电导体在磁场中的受力方向与电流的方向和磁场的方向有关，同时对调电源与磁体的两极，即同时改变电流的方向和磁场的方向，则导体受力方向不变，还是水平向右运动。故选：A。
18.
D
19.
B
【解析】电磁继电器是利用了电流的磁效应，与电动机的原理不同，故A错误；
扬声器是通电线圈在磁场中受到力的作用，从而带动纸盆发声，与电动机的原理相同，故B正确；
发电机就是利用电磁感应的原理制成的，与电动机的原理不同，故C错误；
动圈式话筒是利用电磁感应的原理制成的，与电动机的原理不同，故D错误
20.
C
【解析】在的数字通信是用“
、
”，两个不同的数字组合成各种数字信号，传递信息的，故A正确；数字通信传递的信号是用不同符号的不同组合表示的信号’数字信号只包含两种不同的状态，形式简单，所以抗干扰能力特别强；声音转换为信号电流时，信号电流的频率、振幅变化情况与声音的频率、振幅变化情况完全一样，这种信号是模拟一号，故B正确，C错误；数字通信比模拟通信要先进得多，故D正确。
第二部分
21.
声信号；电信号；电信号；声信号
22.
电话交换机
23.
乙；甲
24.
方向；磁场对通电导线的作用；电动机
25.
平衡；换向器
26.
；
27.
模拟信号；频率；振幅；频率；振幅；符号；组合
28.
发电机、动圈式话筒
【解析】电熨斗是电热器，原理是电流的热效应。电磁起重机是电磁铁的直接应用，原理是电流的磁效应。电风扇的主要部件是电动机，它的工作原理是通电导线在磁场中受到力的作用。动圈式扬声器的线圈中通入强弱按声音变化的电流时，通电线圈受到磁体磁场力的作用来回运动，带动纸盆振动发出声音，它与电动机的原理是相同的。动圈式话筒的膜片随声音振动，相连的线圈也一起振动，从而切割磁感线，产生了随声音变化的感应电流，它与发电机的原理是相同的。所以正确的答案是发电机、动圈式话筒。
29.
电；动（或机械）
【解析】通电导体在磁场中受力而运动是将电能转化为机械能。
30.
风轮；成群
第三部分
31.
用手使甲线圈摆动时，甲线圈做切割磁感线运动，而甲线圈和乙线圈又构成一个闭合回路，根据电磁感应原理可知，此时会有电流经过乙线圈；而乙线圈又置于
形磁铁产生的磁场中，从而受到磁场的作用而发生摆动。
32.
（1）
小明家和小华家分属市内的不同区域。
??????（2）
①
可能因为有太多的用户要通话，电话交换机的电话线不够使用；②
可能是小华家正在与其他人通电话，因此电话交换机无法将小明家的电话与小华家的电话接通。
??????（3）
小明拨号，电话交换机将小明家的电话与小华家的电话接通，小明与小华通过电话通话’通话完毕，小明挂机，电话交换机将小明家的电话与小华家的电话的连线断开。
第四部分
33.
；
次
【解析】我国交流电的频率是
；；
交流电在进行方向性改变，电流的周期是
，
表示电流在
内改变
次，
所以在
的时间内电流方向改变
次。
34.
（1）
磁场对电流的作用；电流方向
??????（2）
【解析】因地面水平，
所以
，
。
??????（3）
【解析】。
??????（4）
【解析】因汽车匀速行驶，
所以
，
。
??????（5）
【解析】，
。
