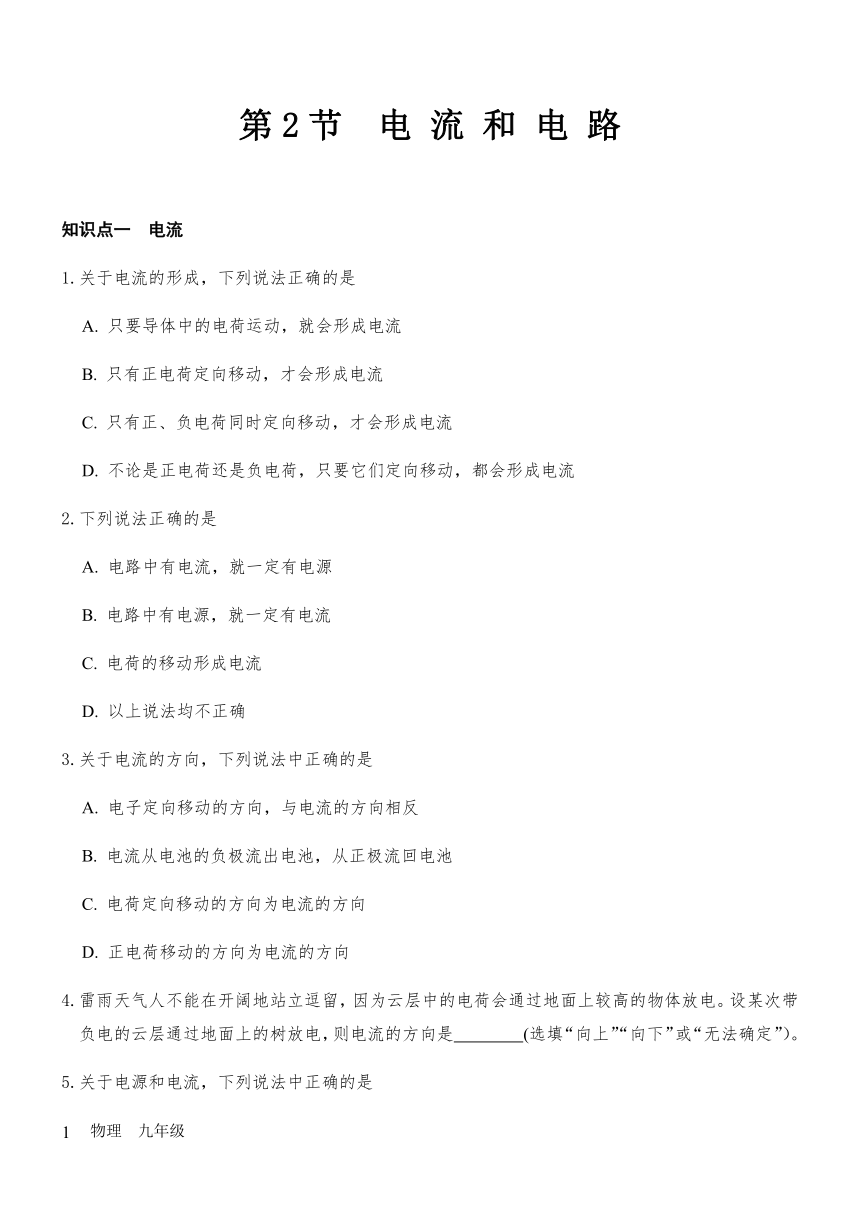

15.2 《电流和电路》— 人教版九年级物理上册练习题（word含答案）

答
案
第2节
电
流
和
电
路
电流
关于电流的形成，下列说法正确的是
只要导体中的电荷运动，就会形成电流
只有正电荷定向移动，才会形成电流
只有正、负电荷同时定向移动，才会形成电流
不论是正电荷还是负电荷，只要它们定向移动，都会形成电流
下列说法正确的是
电路中有电流，就一定有电源
电路中有电源，就一定有电流
电荷的移动形成电流
以上说法均不正确
关于电流的方向，下列说法中正确的是
电子定向移动的方向，与电流的方向相反
电流从电池的负极流出电池，从正极流回电池
电荷定向移动的方向为电流的方向
正电荷移动的方向为电流的方向
雷雨天气人不能在开阔地站立逗留，因为云层中的电荷会通过地面上较高的物体放电。设某次带负电的云层通过地面上的树放电，则电流的方向是
向上
(选填“向上”“向下”或“无法确定”）。

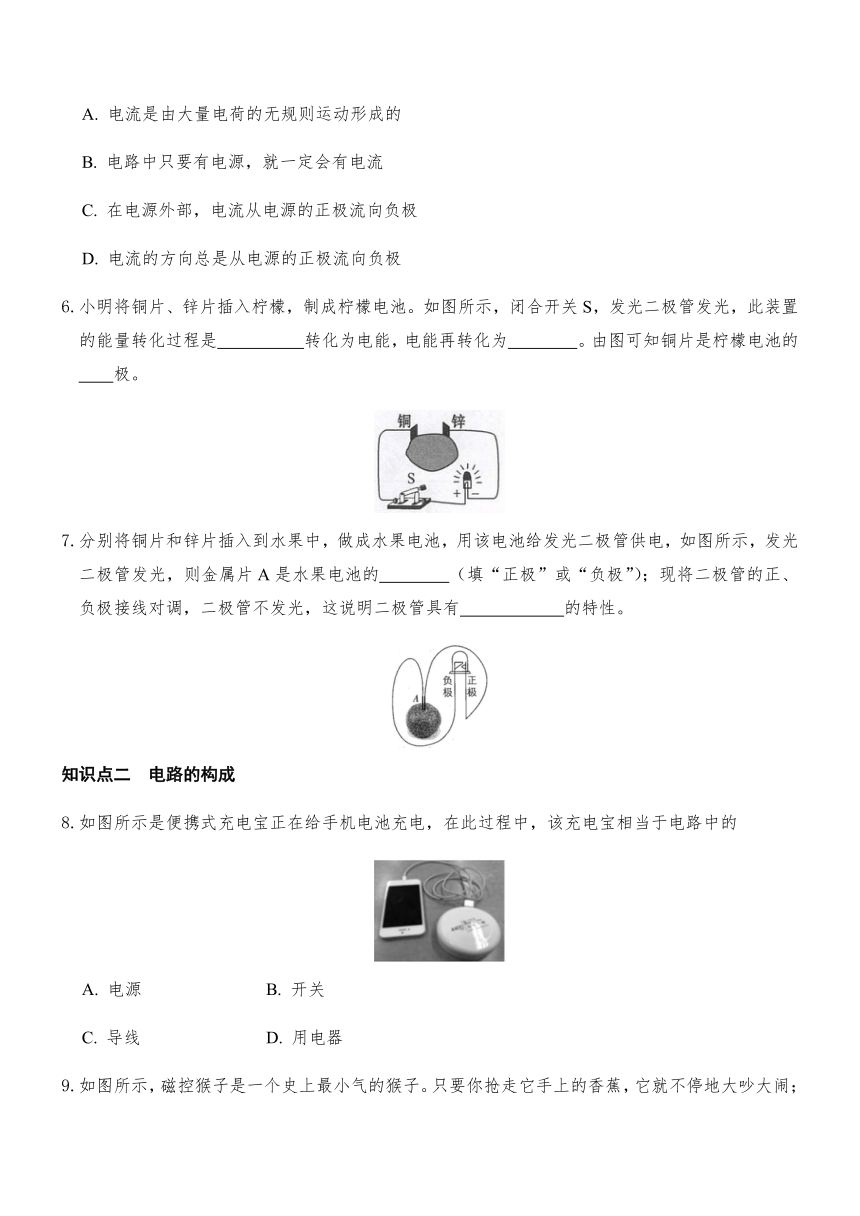

关于电源和电流，下列说法中正确的是
电流是由大量电荷的无规则运动形成的
电路中只要有电源，就一定会有电流
在电源外部，电流从电源的正极流向负极
电流的方向总是从电源的正极流向负极
小明将铜片、锌片插入柠檬，制成柠檬电池。如图所示，闭合开关S，发光二极管发光，此装置的能量转化过程是
化学能
转化为电能，电能再转化为
光能
。由图可知铜片是柠檬电池的
正
极。
分别将铜片和锌片插入到水果中，做成水果电池，用该电池给发光二极管供电，如图所示，发光二极管发光，则金属片A是水果电池的
正极
（填“正极”或“负极”）；现将二极管的正、负极接线对调，二极管不发光，这说明二极管具有
单向导电
的特性。
电路的构成
如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的
电源
开关
导线
用电器
如图所示，磁控猴子是一个史上最小气的猴子。只要你抢走它手上的香蕉，它就不停地大吵大闹；你把香蕉还给它，它就停止吵闹。香蕉的作用相当于电路中的
开关
导线
电源
用电器
如图所示的是酒店的房卡，当客人进入房间后把房卡插入槽中，房间内的灯和插座才会有电。房卡的作用相当于电路中的
开关
导线
电源
用电器
如图甲所示为某宾馆的房卡。只有把房卡插入卡槽中，房间内的灯和插座才能有电。房卡的作用相当于一个
开关
（填电路元件名称）。如图乙所示，一个便携式充电器正在给电池充电，在充电过程中，该电池相当于电路中的
用电器
（填电路元件名称）。
电路图
在虚线框内画出如图所示实物电路的电路图。
通路
断路
短路
如图所示是一个电灯泡的实物电路，存在的接线故障是
电源短路
电灯断路
开关短路
电灯短路
如图所示的电路中，开关处于图示状态时，小灯泡
不亮
（选填“亮”或“不亮”），这时的电路叫
断路
；开关闭合时的电路叫
通路
；如果不小心把A、B两接线柱用导线接在一起，则会造成
电源短路
。
如图所示的电路处于
短路
（选填“通路”“断路”或“短路”)状态，会造成电源(选填“电源”或“灯泡”)损坏，要使其成为正确的电路，只需要拆掉图中标注的
②
(填序号)号导线。
在一些战斗中，会使用一种石墨炸弹。这种炸弹爆炸后释放大量的纤维状的石墨，覆盖在发电厂的设备上，造成电厂停电。这种炸弹的破坏方式主要是
炸塌厂房
炸毁发电机
使设备短路
切断输电线
D
A
A
C
向上、化学能、光能、正
正极、单向导电
A
A
A
开关、用电器
略
C
不亮、断路、通路、电源短路
短路、②
C
