15.2.2《电路设计》— 人教版九年级物理上册练习题（word含答案）

专
题——电
路
设
计
简单电路

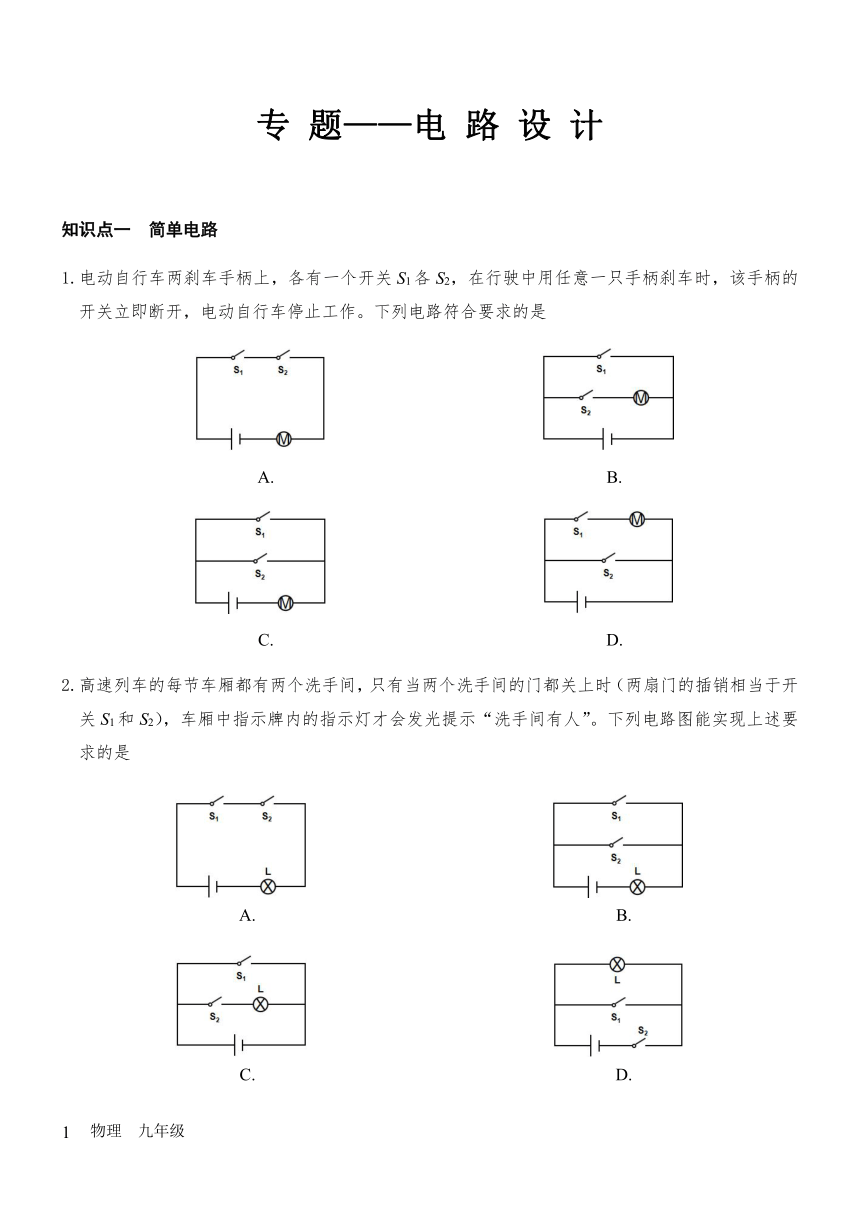

电动自行车两刹车手柄上，各有一个开关S1各S2，在行驶中用任意一只手柄刹车时，该手柄的开关立即断开，电动自行车停止工作。下列电路符合要求的是
高速列车的每节车厢都有两个洗手间，只有当两个洗手间的门都关上时（两扇门的插销相当于开关S1和S2），车厢中指示牌内的指示灯才会发光提示“洗手间有人”。下列电路图能实现上述要求的是

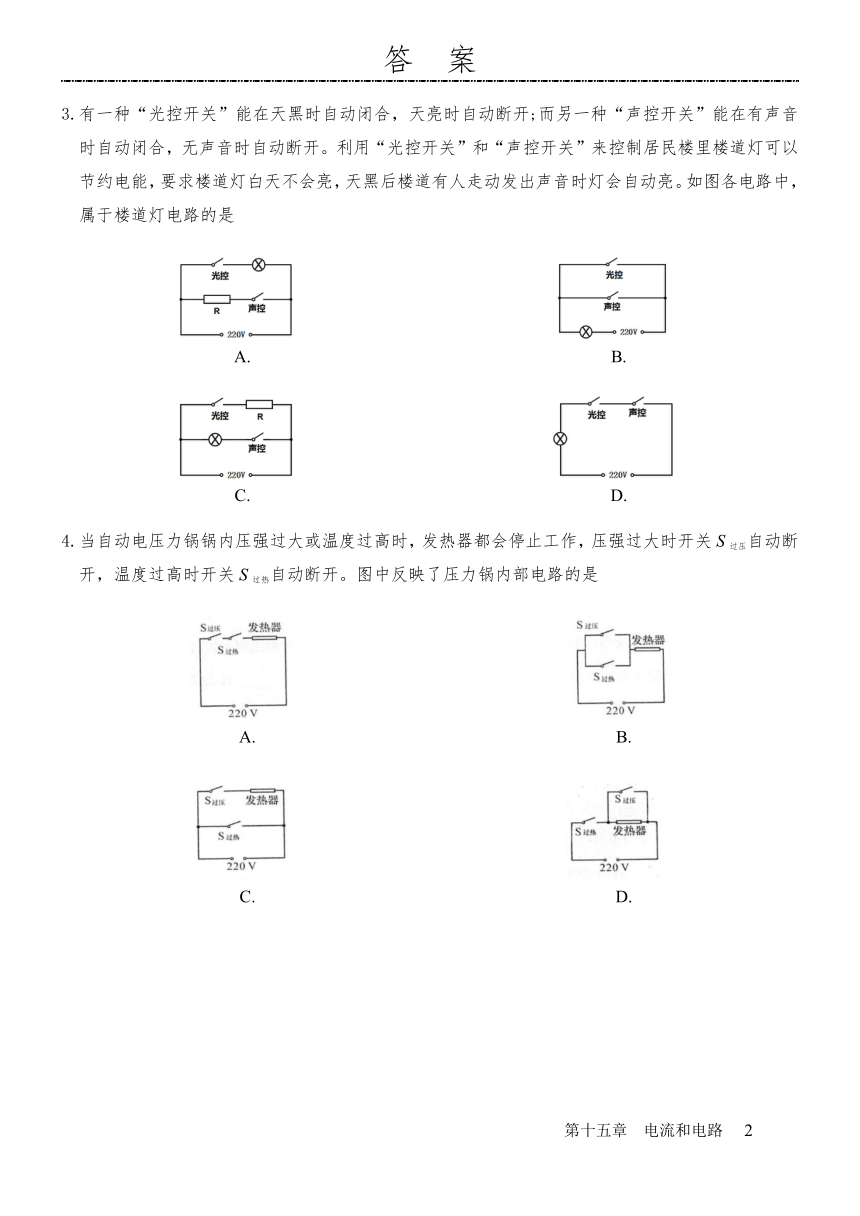

有一种“光控开关”能在天黑时自动闭合，天亮时自动断开;而另一种“声控开关”能在有声音时自动闭合，无声音时自动断开。利用“光控开关”和“声控开关”来控制居民楼里楼道灯可以节约电能，要求楼道灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮。如图各电路中，属于楼道灯电路的是
当自动电压力锅锅内压强过大或温度过高时，发热器都会停止工作，压强过大时开关S过压自动断开，温度过高时开关S过热自动断开。图中反映了压力锅内部电路的是

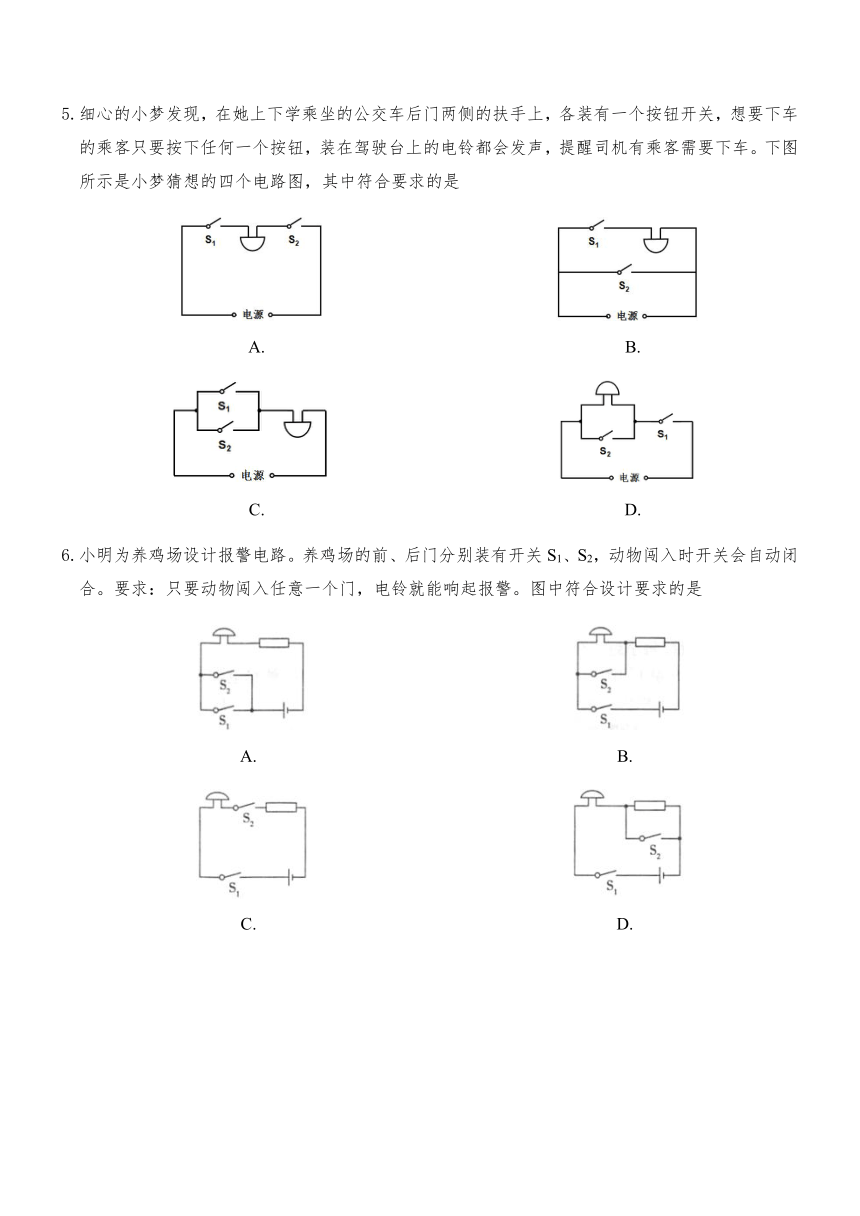

细心的小梦发现，在她上下学乘坐的公交车后门两侧的扶手上，各装有一个按钮开关，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车。下图所示是小梦猜想的四个电路图，其中符合要求的是
小明为养鸡场设计报警电路。养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合。要求：只要动物闯入任意一个门，电铃就能响起报警。图中符合设计要求的是
串联电路
为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮;未系好安全带时，相当于断开开关，指示灯发光，提醒驾驶员要系好安全带。符合上述要求的电路图是
为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座桥下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是
并联电路
根据你对红、绿交通信号灯的了解，你认为控制红绿灯的电路图可行的是
一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作。下列电路图中，符合上述要求的是
如图所示的电蚊拍，具有灭蚊和照明功能.当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是
如图所示，电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，照明灯亮而压缩机停止工作;当冰箱门关闭时，弹簧被压缩，照明灯熄灭而压缩机开始工作。下列电路图中，你认为符合上述要求的是
答
案
A
A
D
A
C
A
C
D
C
A
B
D
