15.5 《串、并联电路中电流的规律》— 人教版九年级物理上册练习题（word含答案）

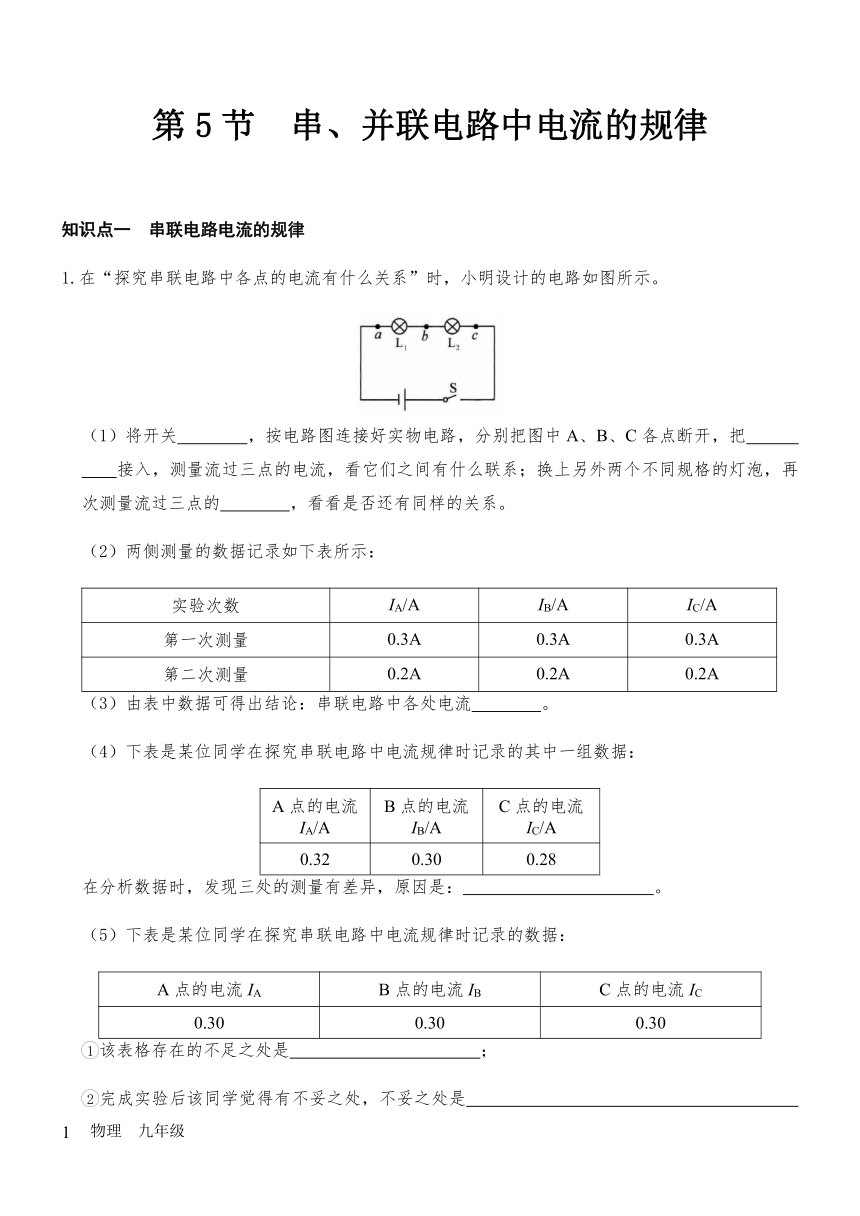

第5节
串、并联电路中电流的规律
串联电路电流的规律
在“探究串联电路中各点的电流有什么关系”时，小明设计的电路如图所示。
将开关
断开
，按电路图连接好实物电路，分别把图中A、B、C各点断开，把
电流表
接入，测量流过三点的电流，看它们之间有什么联系；换上另外两个不同规格的灯泡，再次测量流过三点的
电流
，看看是否还有同样的关系。
两侧测量的数据记录如下表所示：
实验次数
IA/A
IB/A
IC/A
第一次测量
0.3A
0.3A
0.3A
第二次测量
0.2A
0.2A
0.2A
由表中数据可得出结论：串联电路中各处电流
相等
。
下表是某位同学在探究串联电路中电流规律时记录的其中一组数据：
A点的电流IA/A
B点的电流IB/A
C点的电流IC/A
0.32
0.30
0.28
在分析数据时，发现三处的测量有差异，原因是：
测量读数时存在误差
。
下表是某位同学在探究串联电路中电流规律时记录的数据：
A点的电流IA
B点的电流IB
C点的电流IC
0.30
0.30
0.30
该表格存在的不足之处是
没有注明电流的单位
；
完成实验后该同学觉得有不妥之处，不妥之处是
只进行了一次实验，得到的结论具有偶然性
。接下来应该
换用不同规格的小灯泡，多次实验，使结论更具有普遍性
。

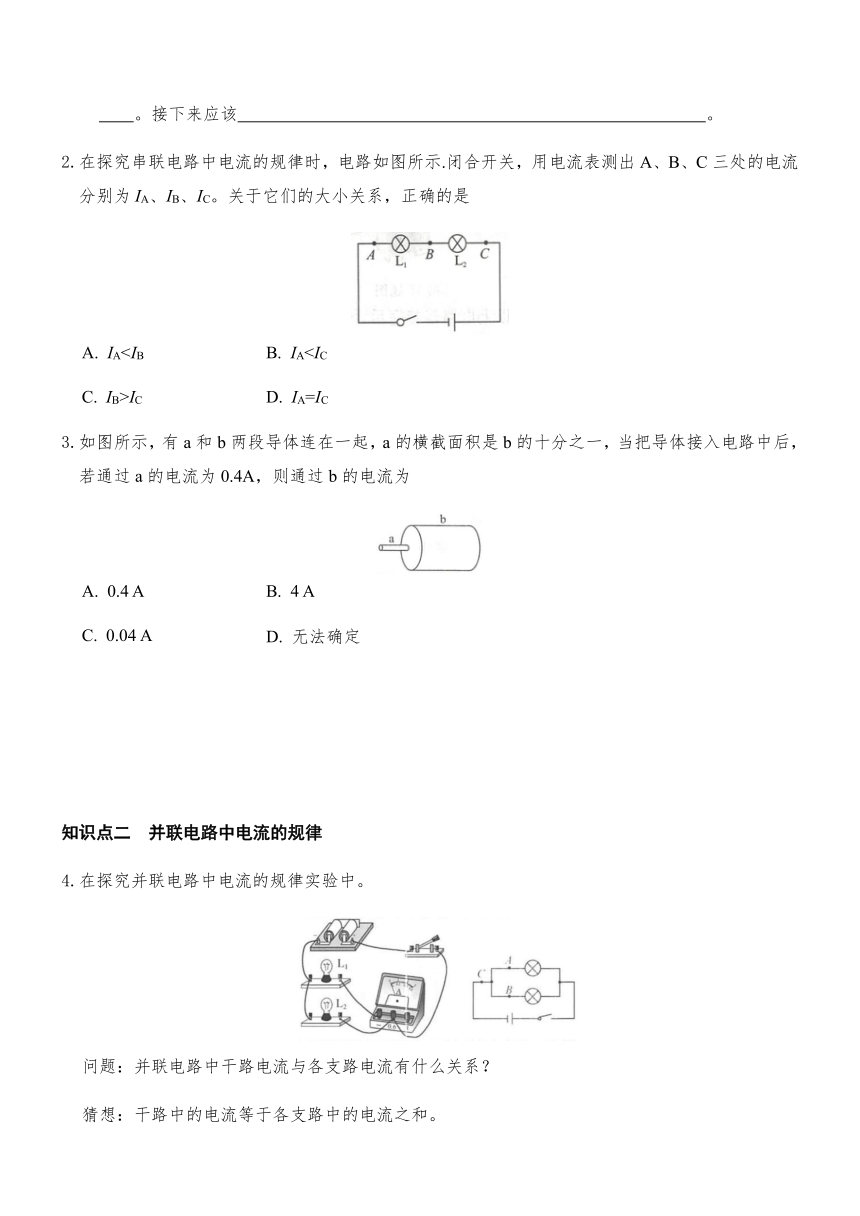

在探究串联电路中电流的规律时，电路如图所示.闭合开关，用电流表测出A、B、C三处的电流分别为IA、IB、IC。关于它们的大小关系，正确的是
IAIAIB>IC
IA=IC
如图所示，有a和b两段导体连在一起，a的横截面积是b的十分之一，当把导体接入电路中后，若通过a的电流为0.4A，则通过b的电流为
0.4
A
4
A
0.04
A
无法确定
并联电路中电流的规律
在探究并联电路中电流的规律实验中。
问题：并联电路中干路电流与各支路电流有什么关系？
猜想：干路中的电流等于各支路中的电流之和。

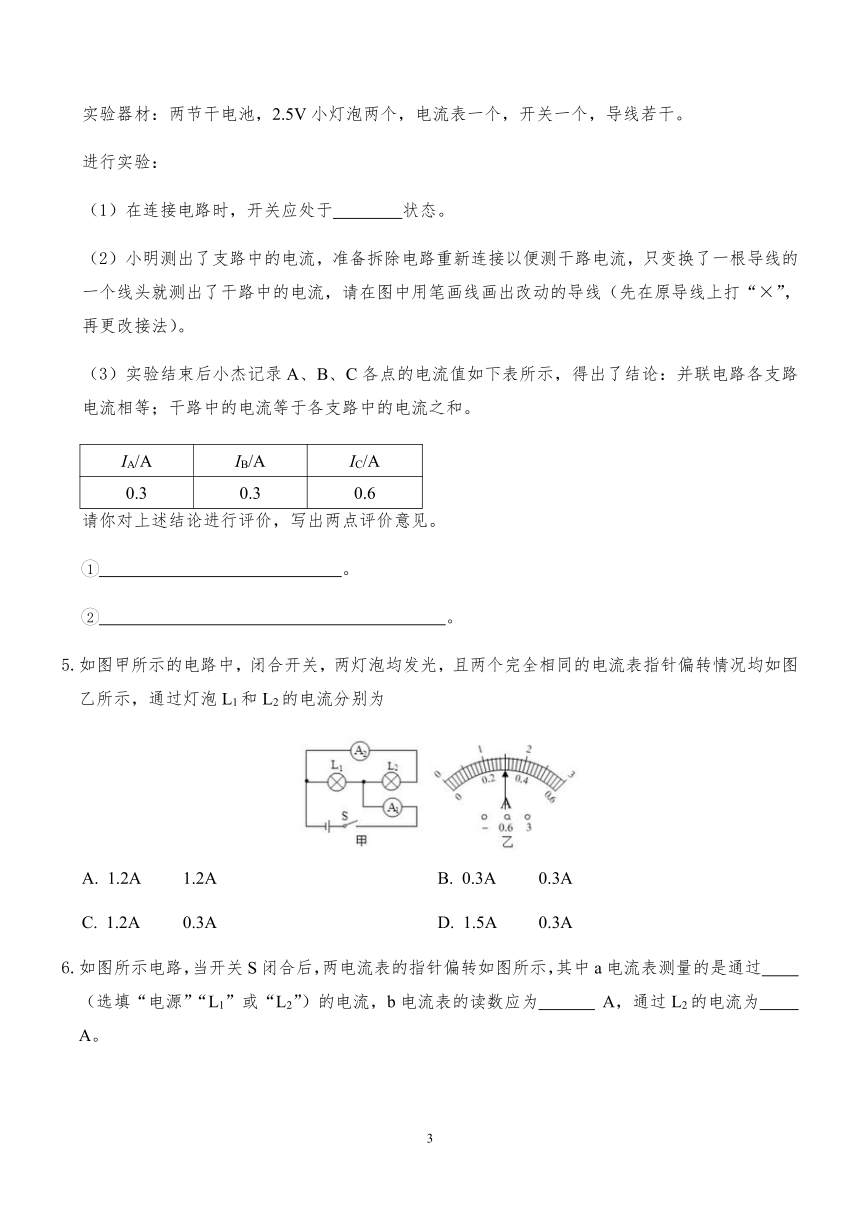

实验器材：两节干电池，2.5V小灯泡两个，电流表一个，开关一个，导线若干。
进行实验：
在连接电路时，开关应处于
断开
状态。
小明测出了支路中的电流，准备拆除电路重新连接以便测干路电流，只变换了一根导线的一个线头就测出了干路中的电流，请在图中用笔画线画出改动的导线（先在原导线上打“×”，再更改接法）。
实验结束后小杰记录A、B、C各点的电流值如下表所示，得出了结论：并联电路各支路电流相等；干路中的电流等于各支路中的电流之和。
IA/A
IB/A
IC/A
0.3
0.3
0.6
请你对上述结论进行评价，写出两点评价意见。
选两个相同的小灯泡太特殊
。
只测量了一次就得出结论，不具有普遍性
。
如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转情况均如图乙所示，通过灯泡L1和L2的电流分别为
1.2A
1.2A
0.3A
0.3A
1.2A
0.3A
1.5A
0.3A
如图所示电路，当开关S闭合后，两电流表的指针偏转如图所示，其中a电流表测量的是通过
L1
（选填“电源”“L1”或“L2”）的电流，b电流表的读数应为
1.2
A，通过L2的电流为
0.9
A。
如图所示的电路中，L1和L2是相同的两个小灯泡。若闭合开关S后，电流表A1的示数为0.6
A。则电流表A2的示数为
0.3
A，通过L1的电流为
0.3
A。
两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是
一定是串联
一定是并联
可能是串联，也可能并联
无法确定
如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为
75
mA。
用笔画线表示导线，将图甲中的电路连接完整。要求：灯泡L1与L2并联；用电流表测L1中的电流。闭合开关后，电流表的指针如图所示，则通过L的电流为
0.48
A。
小明按如图所示的电路进行实验，当开关闭合后，电流表A1和A的指针位置完全一样，如图所示，造成这一现象的原因是
可能L1断路
可能L2短路
可能电流表A1和A所选量程不相同，L2断路
可能电流表A1和A所选量程不相同，电路各处完好
如图所示电路，开关S闭合后，电流表A1、A2的示数之比是2：5，则灯L1与L2是
并
联的，通过灯L1、L2的电流之比为
3：2
。
如图所示的电路探究“并联电路中的电流规律”，闭合开关后，用电流表分别测出A、B、C三处的电流，其中可能的测量结果是
0.1
A、0.1
A、0.3
A
0.1
A、0.2
A、0.2
A
0.2
A、0.3
A、0.4
A
0.1
A、0.3
A、0.4
A
在“用电流表测电流”的实验中，某同学连接了如图所示的电路。当开关闭合后，两灯都发光，两个电流表的指针所指位置均如图所示，则通过L的电流为
0.32
A，通过两灯的总电流为
1.6
A。
断开、电流表、电流、相等、测量读数时存在误差、没有注明电流的单位、只进行了一次实验，得到的结论具有偶然性、换用不同规格的小灯泡，多次实验，使结论更具有普遍性
D
A
断开、选两个相同的小灯泡太特殊、只测量了一次就得出结论，不具有普遍性
C
L1、1.2、0.9
0.3、0.3
C
75
0.48
D
并、3：2
D
0.32、1.6
