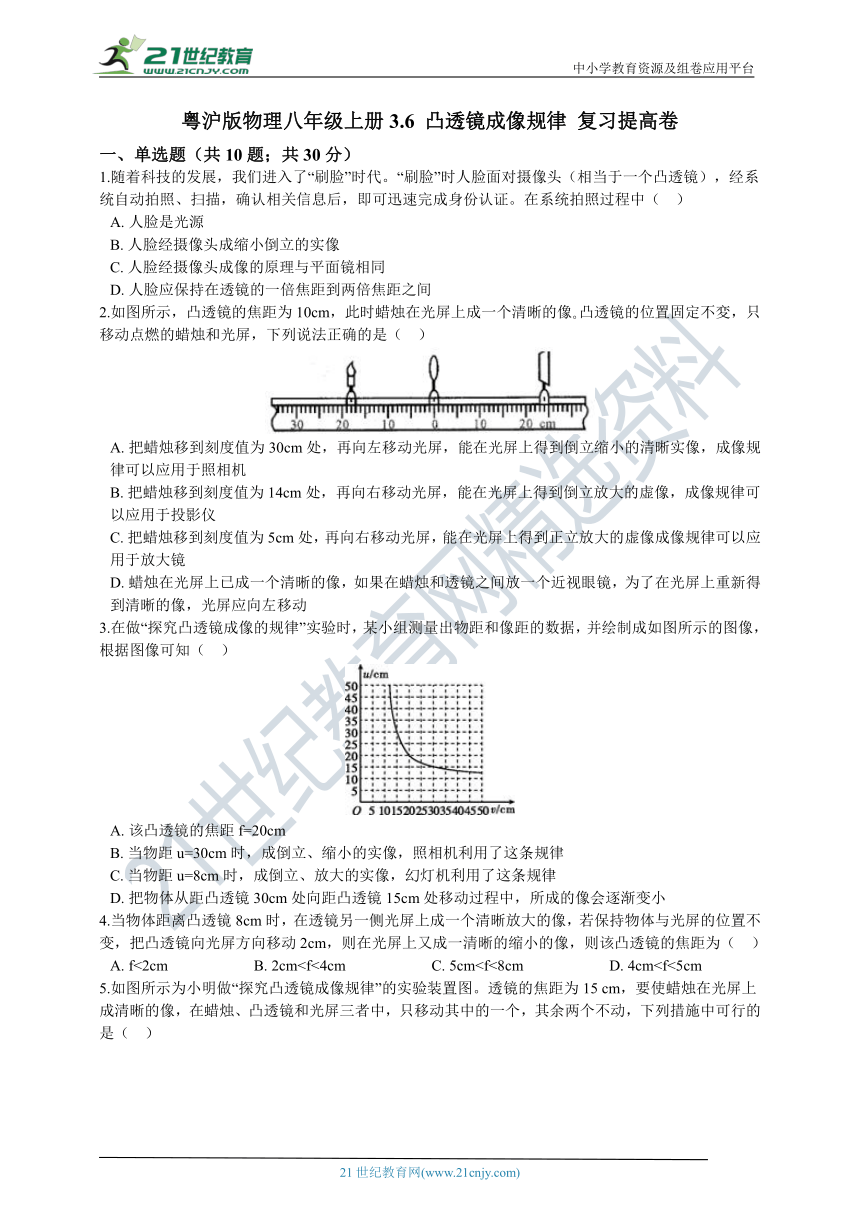

粤沪版物理八年级上册3.6 凸透镜成像规律 复习提高卷

中小学教育资源及组卷应用平台
粤沪版物理八年级上册3.6
凸透镜成像规律
复习提高卷
一、单选题（共10题；共30分）
1.随着科技的发展，我们进入了“刷脸”时代。“刷脸”时人脸面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描，确认相关信息后，即可迅速完成身份认证。在系统拍照过程中（??
）
A.?人脸是光源
B.?人脸经摄像头成缩小倒立的实像
C.?人脸经摄像头成像的原理与平面镜相同
D.?人脸应保持在透镜的一倍焦距到两倍焦距之间
2.如图所示，凸透镜的焦距为10cm，此时蜡烛在光屏上成一个清晰的像?凸透镜的位置固定不変，只移动点燃的蜡烛和光屏，下列说法正确的是（??
）
A.?把蜡烛移到刻度值为30cm处，再向左移动光屏，能在光屏上得到倒立缩小的清晰实像，成像规律可以应用于照相机
B.?把蜡烛移到刻度值为14cm处，再向右移动光屏，能在光屏上得到倒立放大的虚像，成像规律可以应用于投影仪
C.?把蜡烛移到刻度值为5cm处，再向右移动光屏，能在光屏上得到正立放大的虚像成像规律可以应用于放大镜
D.?蜡烛在光屏上已成一个清晰的像，如果在蜡烛和透镜之间放一个近视眼镜，为了在光屏上重新得到清晰的像，光屏应向左移动
3.在做“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图像，根据图像可知（??
）
A.?该凸透镜的焦距f=20cm
B.?当物距u=30cm时，成倒立、缩小的实像，照相机利用了这条规律
C.?当物距u=8cm时，成倒立、放大的实像，幻灯机利用了这条规律
D.?把物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会逐渐变小
4.当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像，则该凸透镜的焦距为（??
）

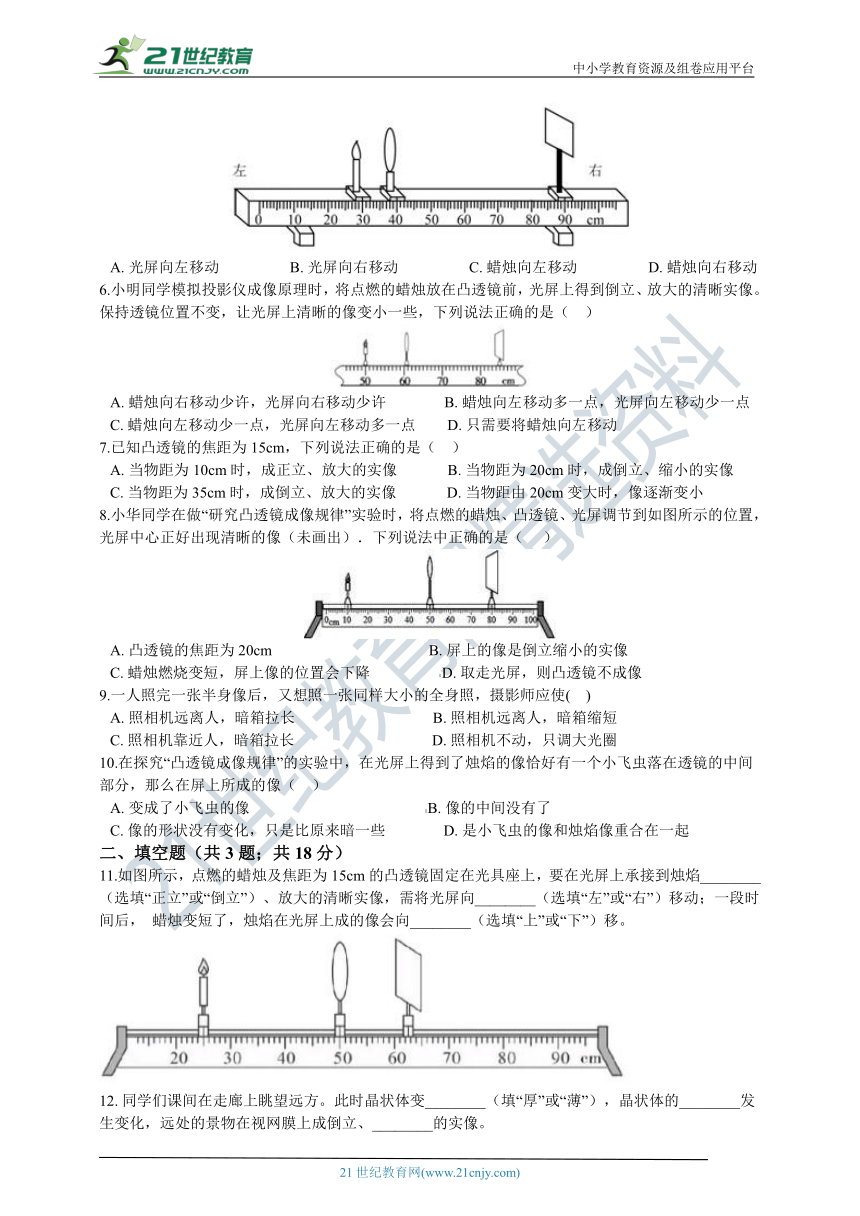

A.?f<2cm??????????????????????B.?2cm5.如图所示为小明做“探究凸透镜成像规律”的实验装置图。透镜的焦距为15
cm，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中的一个，其余两个不动，下列措施中可行的是（??
）
A.?光屏向左移动??????????????????B.?光屏向右移动??????????????????C.?蜡烛向左移动??????????????????D.?蜡烛向右移动
6.小明同学模拟投影仪成像原理时，将点燃的蜡烛放在凸透镜前，光屏上得到倒立、放大的清晰实像。保持透镜位置不变，让光屏上清晰的像变小一些，下列说法正确的是（??
）
A.?蜡烛向右移动少许，光屏向右移动少许???????????????B.?蜡烛向左移动多一点，光屏向左移动少一点
C.?蜡烛向左移动少一点，光屏向左移动多一点????????D.?只需要将蜡烛向左移动
7.已知凸透镜的焦距为15cm，下列说法正确的是（
??）
A.?当物距为10cm时，成正立、放大的实像?????????????B.?当物距为20cm时，成倒立、缩小的实像
C.?当物距为35cm时，成倒立、放大的实像?????????????D.?当物距由20cm变大时，像逐渐变小
8.小华同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像（未画出）．下列说法中正确的是（???
）
A.?凸透镜的焦距为20cm?????????????????????????????????????????B.?屏上的像是倒立缩小的实像
C.?蜡烛燃烧变短，屏上像的位置会下降??????????????????D.?取走光屏，则凸透镜不成像
9.一人照完一张半身像后，又想照一张同样大小的全身照，摄影师应使(??
)
A.?照相机远离人，暗箱拉长????????????????????????????????????B.?照相机远离人，暗箱缩短
C.?照相机靠近人，暗箱拉长????????????????????????????????????D.?照相机不动，只调大光圈
10.在探究“凸透镜成像规律”的实验中，在光屏上得到了烛焰的像恰好有一个小飞虫落在透镜的中间部分，那么在屏上所成的像（??
）
A.?变成了小飞虫的像??????????????????????????????????????????????B.?像的中间没有了
C.?像的形状没有变化，只是比原来暗一些???????????????D.?是小飞虫的像和烛焰像重合在一起
二、填空题（共3题；共18分）
11.如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰________（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向________（选填“左”或“右”）移动；一段时间后，
蜡烛变短了，烛焰在光屏上成的像会向________（选填“上”或“下”）移。
同学们课间在走廊上眺望远方。此时晶状体变________（填“厚”或“薄”），晶状体的________发生变化，远处的景物在视网膜上成倒立、________的实像。

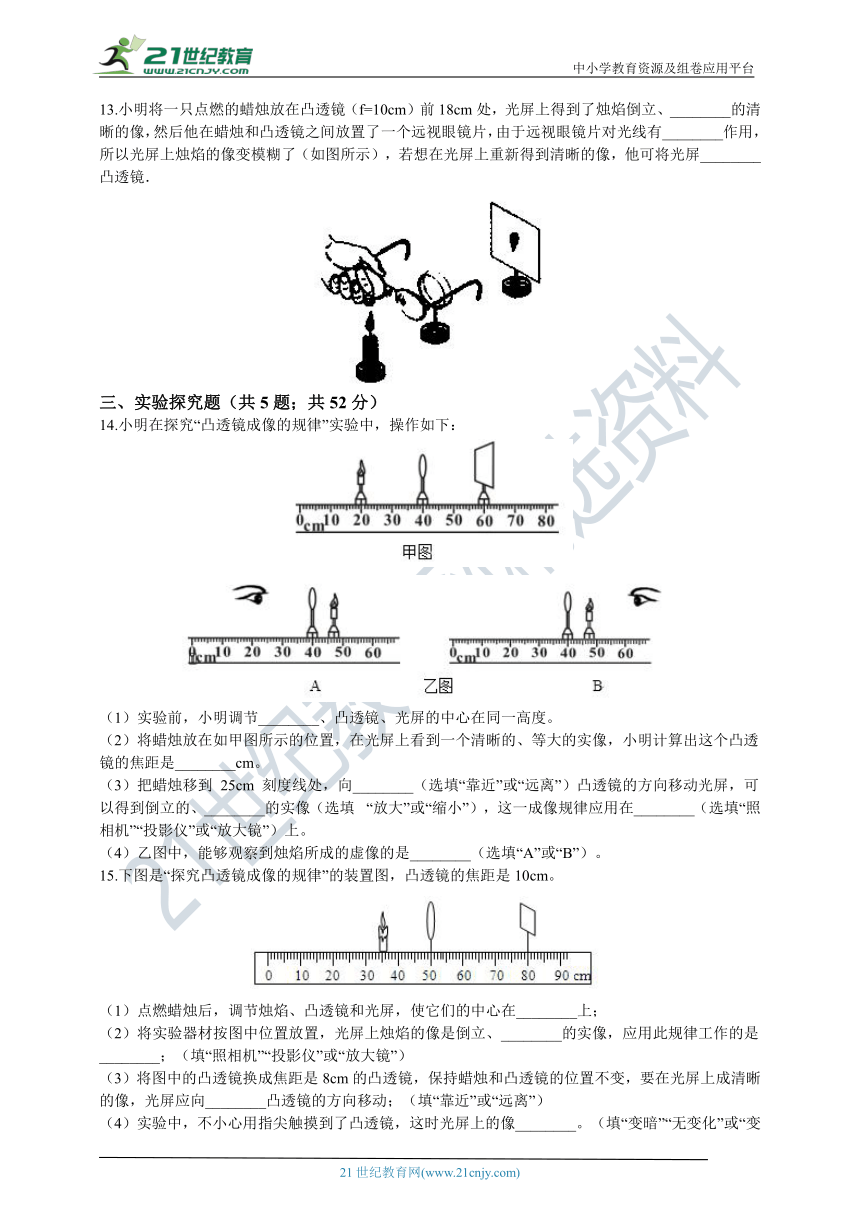

13.小明将一只点燃的蜡烛放在凸透镜（f=10cm）前18cm处，光屏上得到了烛焰倒立、________的清晰的像，然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有________作用，所以光屏上烛焰的像变模糊了（如图所示），若想在光屏上重新得到清晰的像，他可将光屏________凸透镜．
三、实验探究题（共5题；共52分）
14.小明在探究“凸透镜成像的规律”实验中，操作如下：
（1）实验前，小明调节________、凸透镜、光屏的中心在同一高度。
（2）将蜡烛放在如甲图所示的位置，在光屏上看到一个清晰的、等大的实像，小明计算出这个凸透镜的焦距是________cm。
（3）把蜡烛移到
25cm
刻度线处，向________（选填“靠近”或“远离”）凸透镜的方向移动光屏，可以得到倒立的、________的实像（选填?
“放大”或“缩小”），这一成像规律应用在________（选填“照相机”“投影仪”或“放大镜”）上。
（4）乙图中，能够观察到烛焰所成的虚像的是________（选填“A”或“B”）。
15.下图是“探究凸透镜成像的规律”的装置图，凸透镜的焦距是10cm。
（1）点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心在________上；
（2）将实验器材按图中位置放置，光屏上烛焰的像是倒立、________的实像，应用此规律工作的是________；（填“照相机”“投影仪”或“放大镜”）
（3）将图中的凸透镜换成焦距是8cm的凸透镜，保持蜡烛和凸透镜的位置不变，要在光屏上成清晰的像，光屏应向________凸透镜的方向移动；（填“靠近”或“远离”）
（4）实验中，不小心用指尖触摸到了凸透镜，这时光屏上的像________。（填“变暗”“无变化”或“变残缺”）
16.在“探究凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成清晰的像。
（1）此时光屏上形成的是蜡烛________（填“放大”、“缩小”或“等大小”）的像；
（2）根据图中信息，可以推断本实验所使用凸透镜的焦距在________cm的范围之间；
（3）如果在蜡烛和凸透镜之间放置个凸透镜，若想在光屏上得到清晰的像，应将光屏向________（填
“靠近”或“远离”）凸透镜的方向移动，该操作可以用来模拟________（填“近视眼”或“远视眼”）的矫正；
（4）如果从蜡烛的一侧观察凸透镜的表面，也会看到一个蜡烛的像，这个像是由于光的________
（填“折射”或“反射”）形成的。
17.物理兴趣小组的同学们利用蜡烛、凸透镜、光屏、光具座等器材进行探究“凸透镜成像特点”的实验。
（1）实验中为了使烛焰的像成在光屏________，要让烛焰、凸透镜、光屏三者中心在________。
（2）当烛焰、凸透镜、光屏在光具座标尺上位置如图所示时，光屏上出现的像的特点是_____。
A.倒立、缩小的实像
B.倒立、放大的实像
C.倒立、等大的实像
D.正立、放大的虚像
（3）把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了；
①小明为了使光屏上再次得到清晰的像，应调整光屏向________移动（选填“左”或“右”）；
②小芳不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像也变清晰了，则该眼镜片是________（选填“近视”或“远视”）眼镜的镜片。
18.某同学用光具座?凸透镜?蜡烛，光屏和度尺等实验器材，探究“凸透镜成像的规律”?
（1）为了测量凸透镜的焦距，让一束平行于主光轴的光射向凸透镜，移动光屏，直到光屏上出现最小，最亮的光斑，用刻度尺测出光斑到凸透镜中心的距离，如图甲所示，凸透镜焦距为________cm；
（2）将凸透镜固定在光具座50cm刻度线处，蜡烛放置在光具座40m刻度线处，点燃蜡烛，左右移动光屏，出现图乙所示现象（成像清晰）?为使像呈现在光屏中央，应将光屏向________调节；
（3）保持凸透镜位置不变，调整烛焰中心?透镜中心和光屏中心在同一高度，将蜡烛移至34cm刻度线处，移动光屏?直到光屏上再次出现清晰的像，该像是倒立________的实像，保持凸透镜位置不变，将蜡烛续向左移动10.0cm，仍要在光屏上得到清晰的像，光屏应向________移动一段距离?
答案解析部分
一、单选题
1.
B
解：A．人脸不会发光，故人脸不是光源，A不符合题意；
B．摄像头相当于一个凸透镜，光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，B符合题意；
C．摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射，平面镜成像原理是光的反射，C不符合题意；
D．当
时，成倒立、缩小的实像，所以，“刷脸”时，人脸应位于摄像头两倍焦距之外，D不符合题意。
故答案为：B
【分析】照相机成像是倒立、缩小的实像，物体越近，成像越大。
2.
A
解：A．把蜡烛移到刻度值为30cm处，物距变大且大于二倍焦距，像距变小，故应向左移动光屏，能在光屏上得到倒立缩小的清晰实像，与照相机原理相同，A符合题意；
B．把蜡烛移到刻度值为14cm处，此时物距大于一倍焦距小于二倍焦距，为倒立放大实像，B不符合题意；
C．把蜡烛移到刻度值为5cm处，此时物距小于一倍焦距，为正立放大虚像，此时像可被人看到，不能被光屏上承接到，C不符合题意；
D．蜡烛在光屏上已成一个清晰的像，如果在蜡烛和透镜之间放一个近视眼镜，会聚能力减弱，像要远离凸透镜，为了在光屏上重新得到清晰的像，光屏应向右移动，D不符合题意。
故答案为：A。
【分析】当物距大于像距时，成倒立缩小的实像，应用于照相机的成像，当物距小于像距时，成倒立放大的实像，应用于投影仪的成像。
3.
B
解：A．由图可知，当物距等于20cm时，物距等于像距且等于二倍焦距，成倒立等大的实像，则焦距为10cm，A项不符合题意。
B．当物距u=30cm时，即物距大于二倍焦距，成倒立缩小的实像，是照相机原理，B项符合题意。
C．当物距u=8cm时，即物距小于一倍焦距，成正立放大的虚像，是放大镜原理，C项不符合题意。
D．把物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，物距依然大于一倍焦距成实像，由凸透镜成像的动态变化规律，成实像时物靠近像远离像变大的规律，可知所成的像会变大，D项不符合题意。
故答案为：B。
【分析】本题结合函数图像考查凸透镜成像规律，分析图像找出物距和相距的规律是关键。
4.
D
解：物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，则2f＞u＞f
所以2f＞8cm＞f
即8cm＞f＞4cm-----①
由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm＞2f
即f＜5cm----②
综上所述，由①②可4cm＜f＜5cm
故答案为：D。
【分析】该题目考查的是凸透镜成像规律，当物距不同时，成像的性质也不同，结合凸透镜成像规律分析求解即可。
5.
C
解：解：根据图示可知，物距等于10cm；
AB、因为焦距为15cm，而物距等于10cm，小于焦距，成正立、放大的虚像，不能用光屏承接，故无论向哪里移动光屏也看不到蜡烛的像，AB不符合题意；
C、当蜡烛向左移动时，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，C符合题意；
D、蜡烛向右移动，物距小于焦距，不成像，D不符合题意。
故答案为：C。
【分析】当像在凸透镜的二倍焦距以外时，物体要处于凸透镜的一倍焦距和二倍焦距之间。
6.
C
解：解：根据投影仪成像特点及成像规律，判断如下
A、蜡烛向右移动少许，物近像远像变大，不符合题意，故错误；
B、蜡烛向左移动，物远像近像变小，符合题意，但物体移动距离应小于像移动的距离，应是物体向左移动少一点，想向左移动多一点，故错误；
C、由B选项分析可知，故正确；
D、根据成像规律只移动蜡烛不可得到清晰的像，故错误。
故答案为：C
【分析】当凸透镜成实像时，遵循“物远像近小，物近像远大”的规律；当凸透镜成虚像时，遵循“物远像远大，物近像近小”的规律。
7.
D
解：A．当物距为10cm时，u＜f=15cm，
成正立、放大的虚像，A不符合题意；
B．当物距为20cm时，2f＞u＞f，
成倒立、放大的实像，B不符合题意；
C．当物距为35cm时，u＞2f，
成倒立、缩小的实像，C不符合题意；
D．当物体从距凸透镜20cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小，D符合题意。
故答案为：D
【分析】该题目考查的是凸透镜成像的规律，结合成像的性质分析物距与焦距的关系即可；当凸透镜成实像时，遵循“物远像近小，物近像远大”的规律。
8.
B
解：A、根据图示信息可知，物距大于像距，成倒立缩小实像，此时u＞2f，即40cm＞2f，焦距大小为f＜20cm，A不符合题意；
B、能在光屏上成像，并且物距大于像距，只有u＞2f，2f＞v＞f，成倒立缩小实像，B符合题意；
C、因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该先上移动，C不符合题意；
D、凸透镜成像与有无光屏无关，所以取走光屏，则凸透镜仍能成像，D不符合题意．
故答案为：B．
【分析】当物体到凸透镜的距离大于像到凸透镜的距离时，所成的像是倒立缩小的实像。
9.
B
解：根据凸透镜成像的规律可知，想照一张同样大小的全身照，要把成的像变小点，就要像距变小，物距变大，故照相机远离人，暗箱缩短，
故答案为：B。
【分析】当凸透镜成实像时，物距发生改变时，像距和像的大小的变化遵循“物远像近小、物近像远大”的变化规律。
10.
C
解：凸透镜所成是实像能用光屏承接，且物距大于一倍焦距，若小虫在透镜上，不在一倍焦距之外，小虫是不能成像的，所以蜡烛的像形状没有变化，但比原来暗些，C符合题意。
故答案为：C.
【分析】物体在凸透镜的一倍焦距以外时，才能成实像，实像可以出现在光屏上。
二、填空题
11.
倒立；右；上
解：由图知，物距为
根据凸透镜成像的规律知，此时成倒立的、放大的实像；此时像距，应大于
，故需将光屏向右移动。根据凸透镜成像的规律知，蜡烛变短了，烛焰在光屏上成的像会向上移。
【分析】当物体在凸透镜的一倍焦距和二倍焦距之间时，像在二倍焦距以外，像是倒立放大的。
薄；焦距；缩小；
解：同学们观看远方时，此时晶状体变薄，晶状体的焦距发生变化，晶状体把光线会聚到视网膜上，成一个倒立缩小的实像。有些同学看不清远处的景物，是因为晶状体的厚度变大，像成在了视网膜的前方，需要佩戴凹透镜进行矫正，利用凹透镜的发散作用，把光线的会聚点移到视网膜上，呈现一个清晰的像。
【分析】该题目考查的是凸透镜成像规律，当物距不同时，成像的性质也不同，结合凸透镜成像规律分析求解即可。
13.
放大；会聚；靠近
解：因为
，
即
，
所以成倒立、放大、实像；远视眼镜片是凸透镜，对光有会聚作用；两个凸透镜组合在一起，使会聚能力增强，所以成像在距离透镜更近处，则光屏应靠近凸透镜．
【分析】当物体在凸透镜的一倍焦距和二倍焦距之间时，成倒立放大的实像，凸透镜对光有会聚作用，使成像靠近凸透镜。
三、实验探究题
14.
（1）烛焰
（2）10
（3）远离；放大；投影仪
（4）A
解：(1)为了使像成在光屏的中央，应调整烛焰中心、凸透镜中心、光屏的中心在同一高度。(2)由图可知，物距等于像距等于20.0cm
，在光屏上看到一个清晰的、等大的实像，由凸透镜成像特点知，此时u=
v=20.0cm
=2f
可得f=10.0cm(3)将蜡烛移到光具座上25cm刻线处，此时2f＞u＞f，物距变小，由物近像远像变大知，像距变大，应向远离凸透镜的方向移动光屏，可以得到倒立的、放大的实像，这一成像规律可应用于投影仪或幻灯机。(4)物体通过凸透镜成虚像时，像与物在透镜同侧，故能够观察到烛焰所成的虚像的是A。
【分析】（1）探究凸透镜成像时，烛焰中心、凸透镜中心、光屏的中心在同一高度；（2）当物体在二倍焦距点时，成等大的实像，可以计算焦距大小；（3）当物体靠近凸透镜，像远离凸透镜，成像变大；（4）当物体在焦点内时，观察像要透过凸透镜。
15.
（1）同一高度或同一水平直线或凸透镜的主光轴
（2）放大；投影仪
（3）靠近
（4）变暗
解：(1)为了使像成在光屏的中央，点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心在同一高度。(2)由图可知，此时的物距为15cm，物距在一倍焦距和二倍焦距之间，光屏上成倒立、放大的实像，投影仪应用此原理制成的。(3)将图中的凸透镜换成焦距是8cm的凸透镜，保持蜡烛和凸透镜的位置不变，相当于增大了物距，凸透镜成实像，物远像近像变小，要在光屏上成清晰的像，需要减小像距，即光屏应向靠近凸透镜的方向移动。(4)不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像；因为此时凸透镜会聚光线的数量减少，所以此时的像比手指指尖触摸前的像要暗一些。
【分析】（1）平行光经过透镜后会会聚到一个点上，此点即为焦点，焦点到光心的距离为焦距；实验前，调节、烛焰的中心、凸透镜的光心和光屏的中心在同一高度上，使得像呈现在光屏的中央；
（2）当物距f2f，成倒立、放大的实像，应用为幻灯机、电影放映机、投影仪
（3）当凸透镜成实像时，物距发生改变时，像距和像的大小的变化遵循“物远像近小、物近像远大”的变化规律。
（4）光线经过凸透镜折射后会成像，用纸板挡住一部分光线后，其他的光线仍然汇聚可以成像，只是像变暗了。
16.
（1）放大
（2）
（3）靠近；远视眼
（4）反射
解：(1)由图知，此时物距为
像距为
因像距大于物距，根据凸透镜成像的规律知：此时光屏上形成的是蜡烛放大的像。(2)因凸透镜成放大的实像，则有
即
??????
①
即
???????
②
联立①②得
(3)在蜡烛和凸透镜之间放置个凸透镜，使进入原凸透镜的光线先被会聚，从而使原来会聚的光线会聚在光屏的前面，若想在光屏上得到清晰的像，应将光屏向靠近凸透镜的方向移动。远视眼是因为晶状体对光的折射能力变弱，或眼睛的前后径过短，使像成于视网膜的后面，要矫正，需要让光线进入眼睛前先会聚一次，使像成于视网膜上，故该操作可以用来模拟远视眼的矫正。(4)从蜡烛的一侧观察凸透镜的表面，也会看到一个蜡烛的像，这个像是蜡烛的光经凸透镜反射，反射光线到达的眼睛里，看到的是蜡烛的虚像，故这个像是由于光的反射形成的。
【分析】（1）当凸透镜成像时，物距小于像距，成倒立放大的实像；（2）根据物距和像距，可以计算焦距的范围；（3）凸透镜对光有会聚作用，成像时加凸透镜，像靠近凸透镜；凸透镜可以矫正远视眼；（4）人在物体一侧观察的像，是反射形成的。
17.
（1）中央；同一高度
（2）B
（3）左；近视
解：(1)要使烛焰的像能够成在光屏的中央，就要调整烛焰、凸透镜、光屏，使三者的中心大致在同一高度上。(2)此时物距为u=50cm-30cm=20cm
像距为v=90cm-50cm=40cm
此时物距小于像距，即2f＞u＞f，由凸透镜成像规律可知，在光屏上能成倒立、放大的实像，故答案为：B。(3)①把蜡烛向左移动一小段距离，物距增大，像距减小，故应调整光屏向左移动。②若将蜡烛向左移动一小段距离，物距变大，像距应减小，若要成清晰像，光屏应向左移动。若不移动光屏，应使光线发散一些，所以在蜡烛和透镜之间放置一个合适的凹透镜，光屏上的像又变清晰，近视眼的矫正原理与此相同。
【分析】（1）实验前，调节、烛焰的中心、凸透镜的光心和光屏的中心在同一高度上，使得像呈现在光屏的中央；
（2）当物距f2f，成倒立、放大的实像，应用为幻灯机、电影放映机、投影仪；
（3）近视眼是晶状体过厚使得对光线的偏折能力过强导致的，像成在视网膜的前方，应该佩戴凹透镜进行校正。
18.
（1）8.0
（2）上
（3）等大；左
解：(1)结合图甲及题意知，凸透镜的焦距为8.0cm。(2)由图乙知，蜡烛在光屏上的像偏上，是因为蜡烛的高度太低了，应该向上调整蜡烛的高度。(3)蜡烛在34cm刻度线时，物距为16cm，即物距等于二倍焦距，所成的倒立、等大的实像。凸透镜位置不变，蜡烛向左移动10.0cm，则光屏应向左移动，才能在光屏上再次得到清晰的像，其根据是：物近像远像变大，反过来，物远，像就变近了。
【分析】该题目考查的是凸透镜成像规律，当物距不同时，成像的性质也不同，结合凸透镜成像规律分析求解即可。
