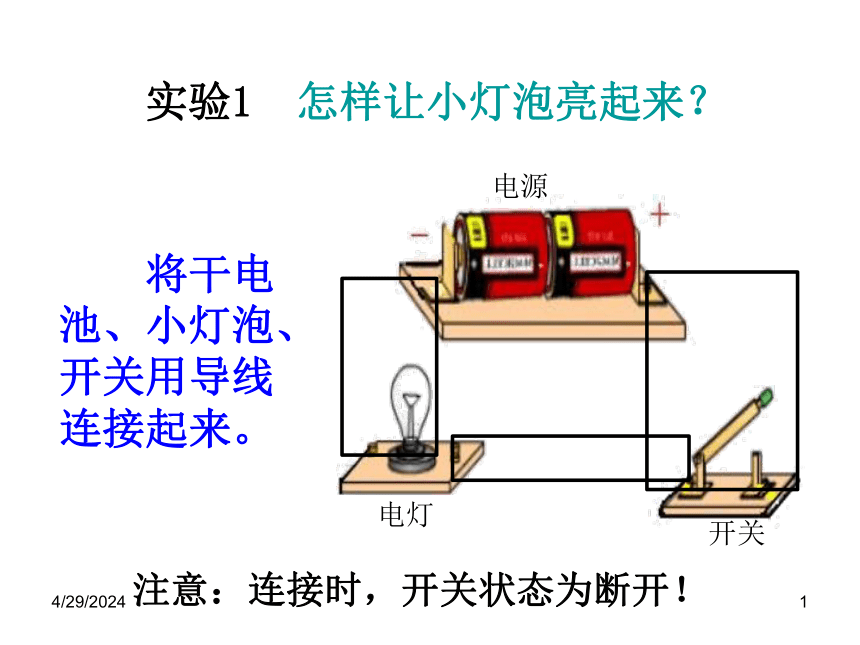

实验1
怎样让小灯泡亮起来？
将干电池、小灯泡、开关用导线连接起来。
电源
电灯
开关
注意：连接时，开关状态为断开！
连接好之后，闭合开关，小灯泡就
发光
电流
开关
电源
电灯

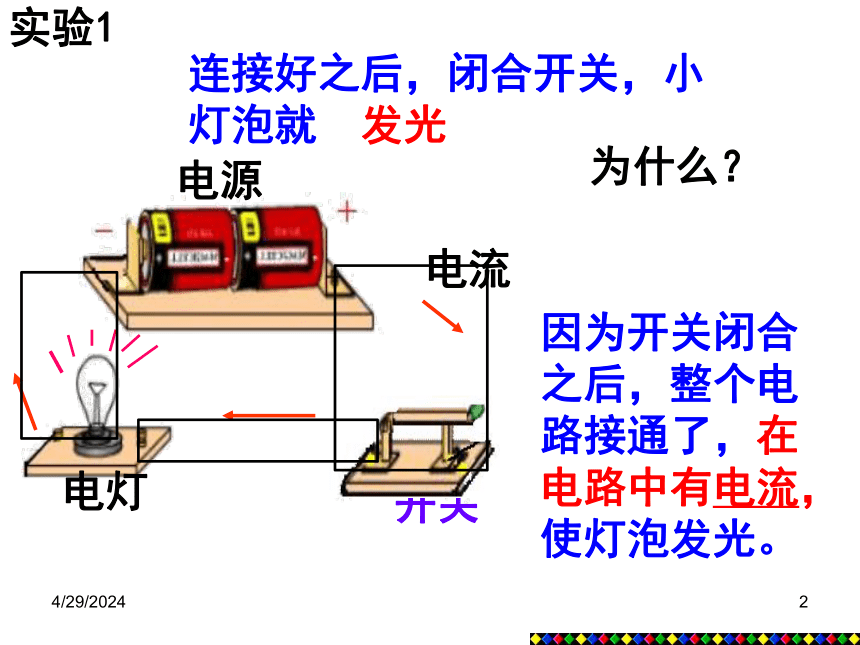

实验1
为什么？
因为开关闭合之后，整个电路接通了，在电路中有电流，使灯泡发光。

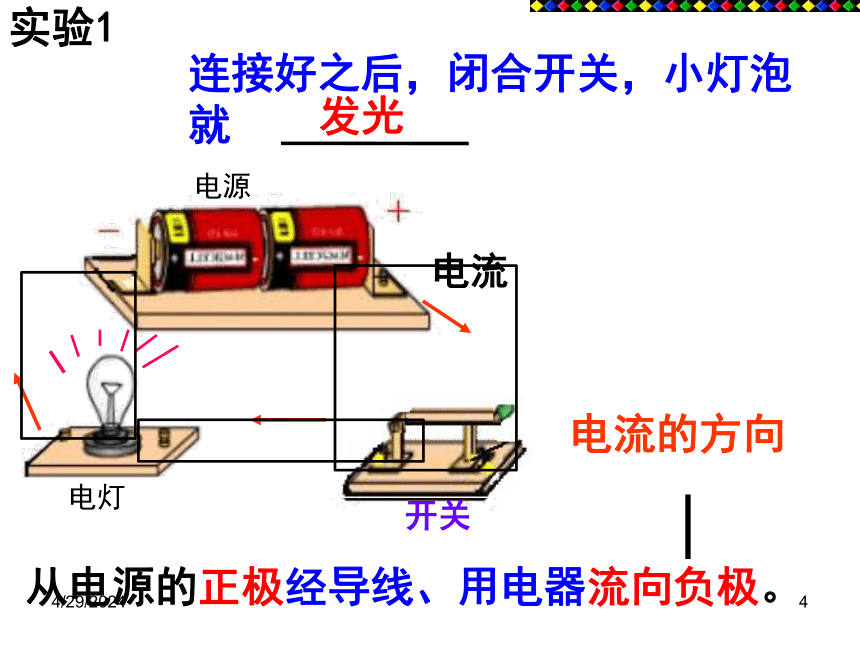

连接好之后，闭合开关，小灯泡就
电流
开关
电源
电灯
发光
实验1

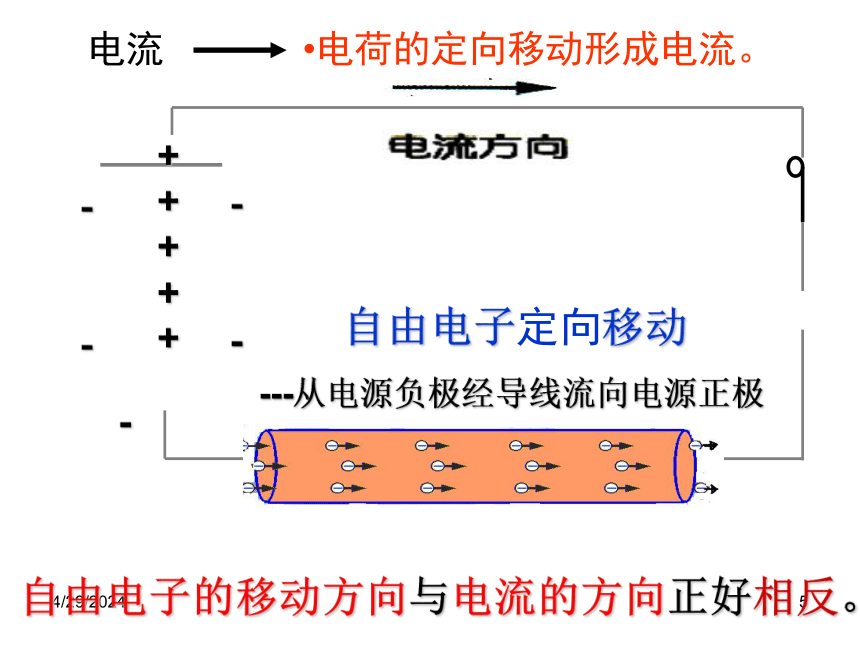

电流的方向
从电源的正极经导线、用电器流向负极。
+
+
+
+
+
-
-
-
-
-
自由电子定向移动
---从电源负极经导线流向电源正极
电荷的定向移动形成电流。
电流
自由电子的移动方向与电流的方向正好相反。
1、电流方向:
电源正极
导线、用电器等
电源负极
2.电流：电荷的定向移动形成电流。

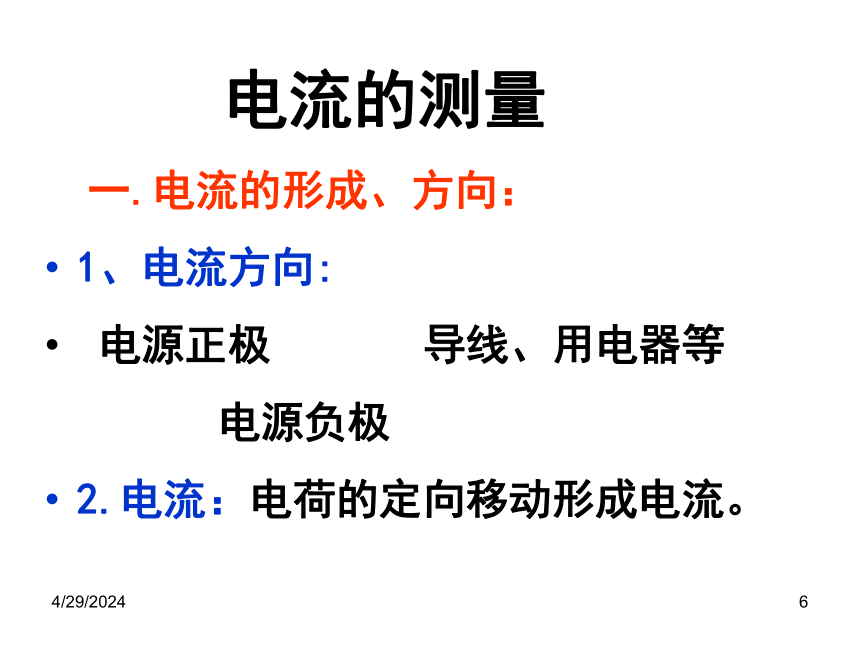

电流的测量
一.电流的形成、方向：
电灯

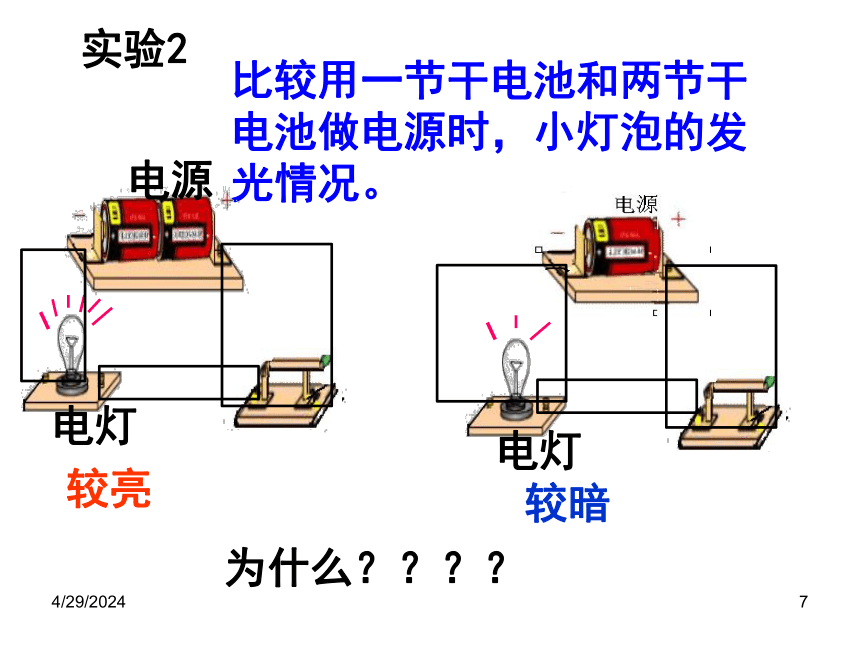

比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。
电源
电灯
实验2
为什么？？？？
较亮
较暗

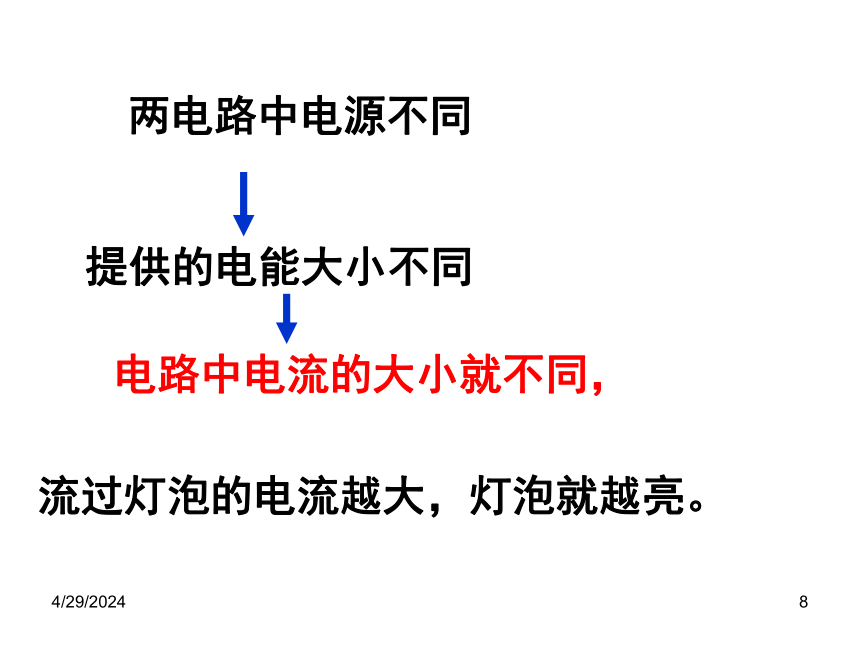

两电路中电源不同
提供的电能大小不同
电路中电流的大小就不同，
流过灯泡的电流越大，灯泡就越亮。

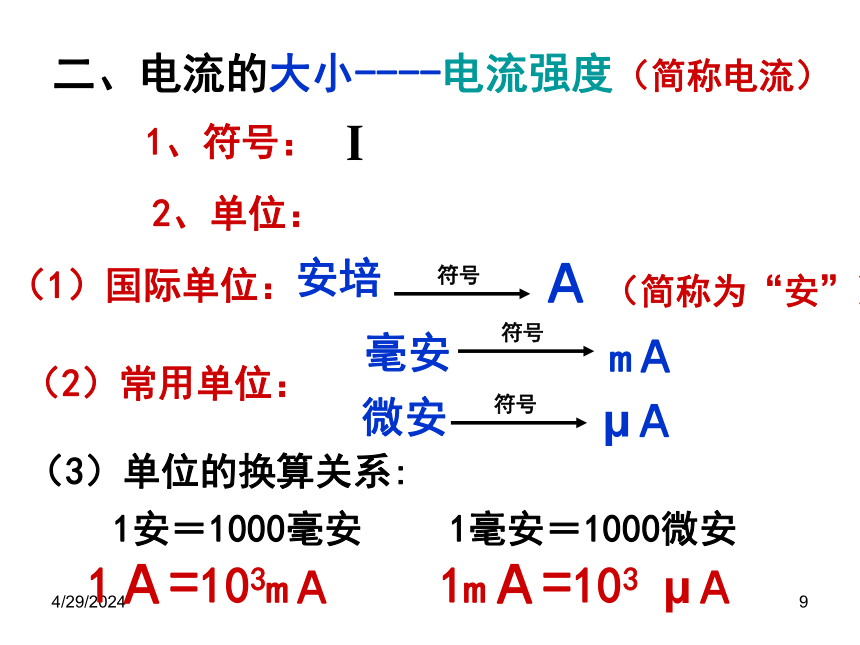

二、电流的大小----电流强度（简称电流）
毫安
微安
Ａ
（3）单位的换算关系:
1安＝1000毫安
1毫安＝1000微安
（1）国际单位：
安培
符号
（2）常用单位：
符号
符号
mＡ
?Ａ
（简称为“安”）
1Ａ=103mＡ
1mＡ=103
?Ａ
1、符号：
I
2、单位：
练一练：
1、0.5Ａ=
mＡ
=
?Ａ
500
5×105
3、200
mＡ
=
Ａ=
?Ａ
0.2
2×105
2、104
?Ａ=
Ａ=
mＡ
10
-2
10
看课本：一些常用电器的电流值（正常工作时）
你知道我们生活中的一些电器工作时的电流是多大吗？
怎么办？
从小灯泡的亮度能够定性的知道电路中电流的大小。但并不能确定电路中电流的具体数值。
用测量电流的仪器。
你知道刚才灯泡发光的两个电路中电流分别是多大吗？
用什么来测量电流的大小
电流表：测量电流的大小的工具。
（电流表又叫安培计）
仔细观察电流表，观察表盘上的符号、刻度和接线柱旁边的符号各表示什么意思？
电流表
go
电流表的符号：
每个电流表都有一定的测量范围——
A
学校实验室用的电流表一般有
个接线柱，
个量程
，分别是
和
。
三
两
“0~3A”
“0~0.6A”
量程
（双量程电流表）
back
使用学校实验室的电流表时若将“—”和“0.6”两个接线柱接入电路，则刻度盘上每个大格是
安，每个小格是
安。
若是选择“0~3A”的量程时，则刻度盘上每个大格是
安，每个小格是______安。
0.2
0.1
1
0.02
back
back
量程：
0
-
0.6
A
每个大格：
0.2
A
每个小格：
0.02
A
量程：
0
–
3
A
每个大格：
1
A
每一小格：
0.1
A
电流表读数步骤：
第一步：确定量程
第二步：先读大格
第三步：再读小格
如何用电流表测通过电路中的电流？
看书：P121，电流表的正确使用方法
使用时应该注意什么？
+
-
+
电流表使用不当，容易烧坏。
电流表的正确使用方法
1、正确选择量程。
2、电流表必须串联在被测电路中
3、使电流从电流表的正接线柱流进,
从负接线柱流出
4.绝对不允许不经过用电器而把电流
表直接连到电源两极，否则电流表
会被烧毁。
如果无法预先估计被测电流大小，怎么办？
先用最大量程，迅速试触。
如果指针偏转太小，再使用较小的量程。
如果指针偏转超出量程，则改用更大量程的电流表
就是因为电源短路！
2004年8月
巴拉圭超市特大火灾
严禁电源短路！
确保用电安全！
不允许把电流表直接连在电源两端。必须串联在被测的电路中。
练一练----判断正误
＋
_
严禁电源短路!
＋
练一练----判断正误
电流必须从电流表的“+”接线柱流进，从“—”接线柱流出。（正进负出）
＋
_
如果正负接线柱接反了，会发生什么情况？
—
3
考考你
1、某同学估计小灯泡的电流约为0.80安培，则应选择右图的
和
接线柱。
一.电流的形成、方向及符号：
1、电流：电荷的定向移动形成电流。
2.电流方向:(与电子的移动方向相反)
电源正极
用电器
电源负极
3.电流的字母表示：I
(电流是电流强度的简称）
4.2
电流的测量
小
结
二、电流的大小----电流强度（简称电流）
毫安
微安
Ａ
（3）单位的换算关系:
1安＝1000毫安
1毫安＝1000微安
（1）国际单位：
安培
符号
（2）常用单位：
符号
符号
mＡ
?Ａ
（简称为“安”）
1Ａ=103mＡ
1mＡ=103
?Ａ
1、符号：
I
2、单位：
三、
电流表
1.电路中电流的大小可用________来测量.
电流表
2.
电流表的符号是
3.
电流表的读数方法:
A
确定量程----先读大格----再读小格
小
结
电流表的正确使用方法
1、正确选择量程。
2、电流表必须串联在被测电路中
3、使电流从电流表的正接线柱流进,
从负接线柱流出
4.绝对不允许不经过用电器而把电流
表直接连到电源两极，否则电流表
会被烧毁。
