_教科版八年级物理上册第四章《在光的世界里》达标检测卷 含答案

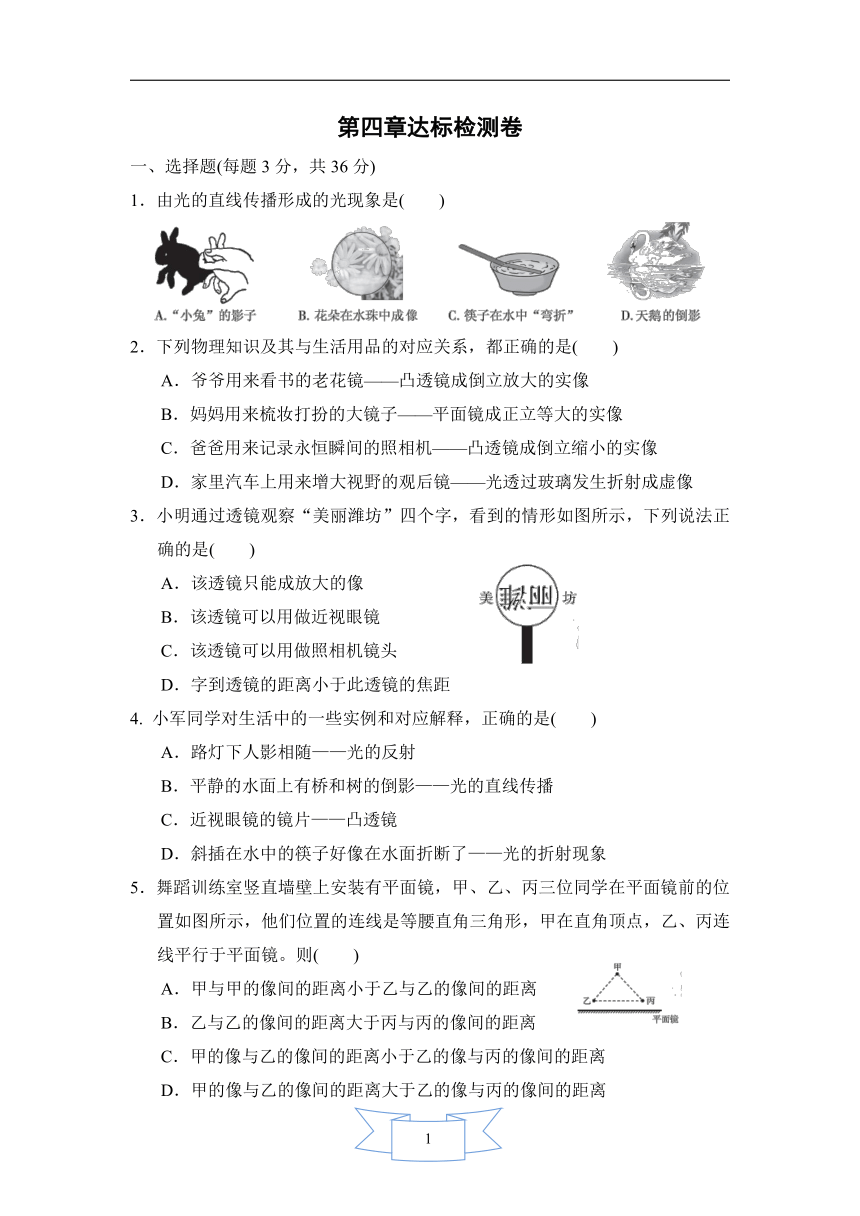

第四章达标检测卷
一、选择题(每题3分，共36分)
1．由光的直线传播形成的光现象是(　　)
2．下列物理知识及其与生活用品的对应关系，都正确的是(　　)
A．爷爷用来看书的老花镜——凸透镜成倒立放大的实像
B．妈妈用来梳妆打扮的大镜子——平面镜成正立等大的实像
C．爸爸用来记录永恒瞬间的照相机——凸透镜成倒立缩小的实像
D．家里汽车上用来增大视野的观后镜——光透过玻璃发生折射成虚像
3．小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是(　　)
A．该透镜只能成放大的像
B．该透镜可以用做近视眼镜
C．该透镜可以用做照相机镜头
D．字到透镜的距离小于此透镜的焦距
4.
小军同学对生活中的一些实例和对应解释，正确的是(　　)
A．路灯下人影相随——光的反射
B．平静的水面上有桥和树的倒影——光的直线传播
C．近视眼镜的镜片——凸透镜
D．斜插在水中的筷子好像在水面折断了——光的折射现象
5．舞蹈训练室竖直墙壁上安装有平面镜，甲、乙、丙三位同学在平面镜前的位置如图所示，他们位置的连线是等腰直角三角形，甲在直角顶点，乙、丙连线平行于平面镜。则(　　)
A．甲与甲的像间的距离小于乙与乙的像间的距离
B．乙与乙的像间的距离大于丙与丙的像间的距离
C．甲的像与乙的像间的距离小于乙的像与丙的像间的距离
D．甲的像与乙的像间的距离大于乙的像与丙的像间的距离

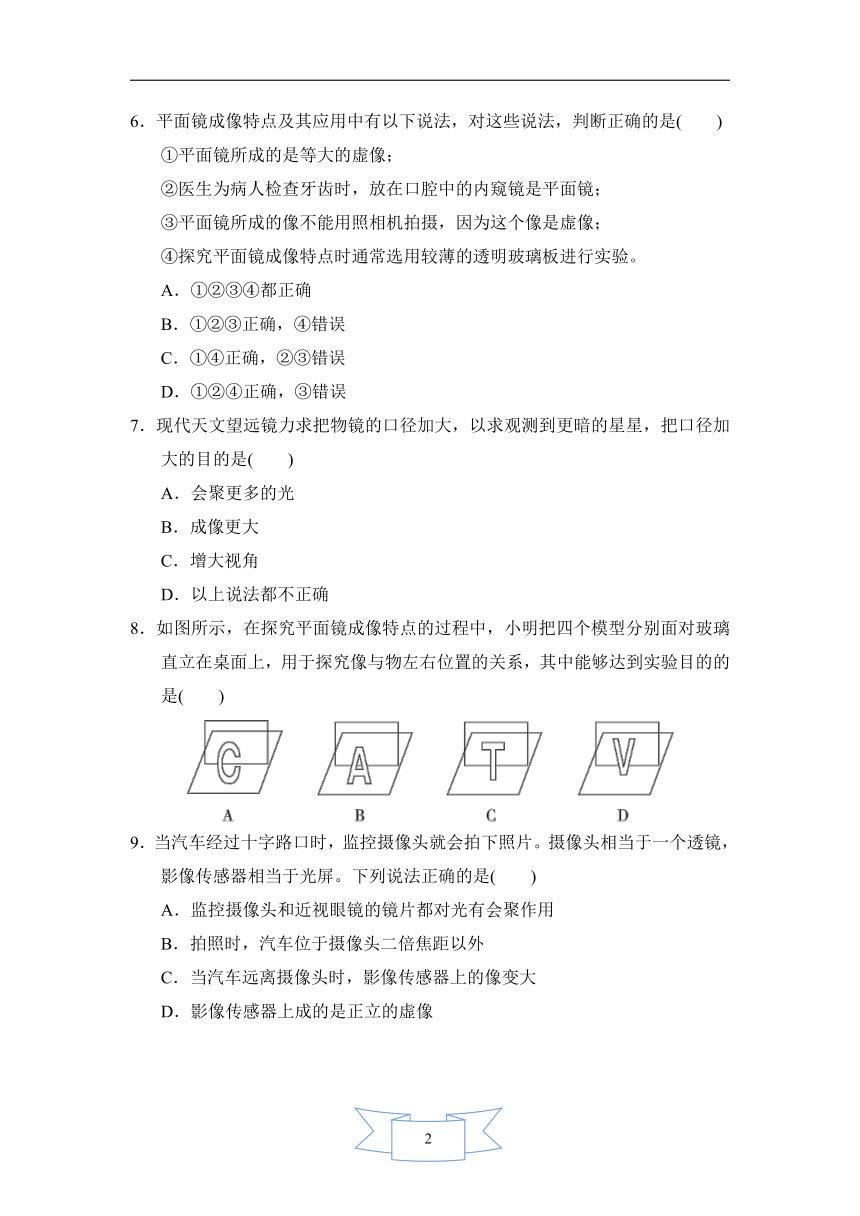

6．平面镜成像特点及其应用中有以下说法，对这些说法，判断正确的是(　　)
①平面镜所成的是等大的虚像；
②医生为病人检查牙齿时，放在口腔中的内窥镜是平面镜；
③平面镜所成的像不能用照相机拍摄，因为这个像是虚像；
④探究平面镜成像特点时通常选用较薄的透明玻璃板进行实验。
A．①②③④都正确
B．①②③正确，④错误
C．①④正确，②③错误
　
D．①②④正确，③错误
7．现代天文望远镜力求把物镜的口径加大，以求观测到更暗的星星，把口径加大的目的是(　　)
A．会聚更多的光
B．成像更大
C．增大视角
　
D．以上说法都不正确
8．如图所示，在探究平面镜成像特点的过程中，小明把四个模型分别面对玻璃直立在桌面上，用于探究像与物左右位置的关系，其中能够达到实验目的的是(　　)
9．当汽车经过十字路口时，监控摄像头就会拍下照片。摄像头相当于一个透镜，影像传感器相当于光屏。下列说法正确的是(　　)
A．监控摄像头和近视眼镜的镜片都对光有会聚作用
B．拍照时，汽车位于摄像头二倍焦距以外
C．当汽车远离摄像头时，影像传感器上的像变大
D．影像传感器上成的是正立的虚像
10．用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙所示时，在光屏上可成清晰的像。下列说法正确的是(　　)
A．凸透镜的焦距是30
cm
B．图乙中烛焰成的是倒立、放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像
11．下列关于图中所示光学现象的描述或解释正确的是(　　)
A．图甲中，小孔成的是倒立的虚像
B．图乙中，人戴的凹透镜可以矫正远视眼
C．图丙中，白光通过三棱镜可以被分解成红、橙、黄、绿、蓝、靛、紫七色光
D．图丁中，漫反射的光线杂乱无章，不遵循光的反射定律
12．某班同学在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间的图像，如图所示，下列判断正确的是(　　)
A．该凸透镜的焦距是4
cm
B．当u＝3.5
cm时，在光屏上能得到一个缩小的像
C．当u＝5
cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜3
cm处移动到8
cm处的过程中，像逐渐变小

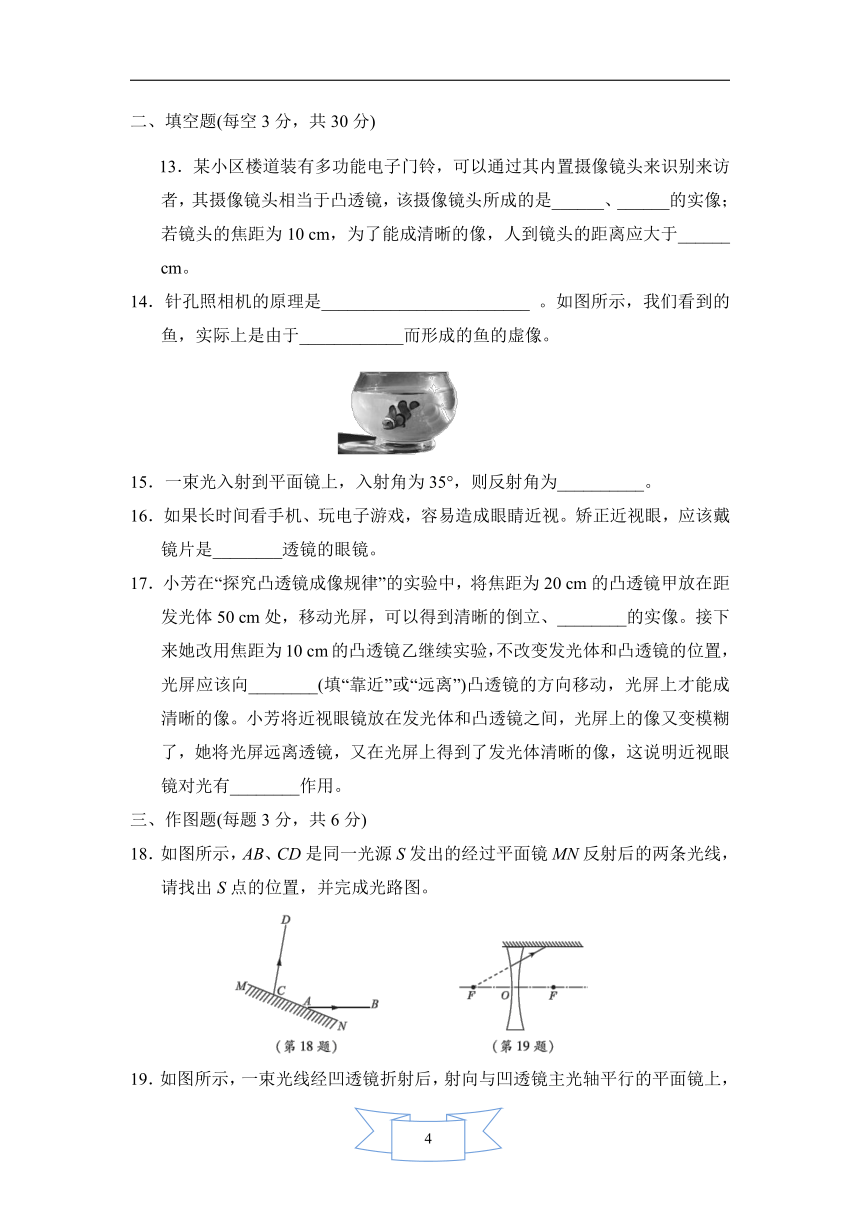

二、填空题(每空3分，共30分)
13．某小区楼道装有多功能电子门铃，可以通过其内置摄像镜头来识别来访者，其摄像镜头相当于凸透镜，该摄像镜头所成的是______、______的实像；若镜头的焦距为10
cm，为了能成清晰的像，人到镜头的距离应大于______
cm。
14．针孔照相机的原理是________________________
。如图所示，我们看到的鱼，实际上是由于____________而形成的鱼的虚像。
15．一束光入射到平面镜上，入射角为35°，则反射角为__________。
16．如果长时间看手机、玩电子游戏，容易造成眼睛近视。矫正近视眼，应该戴镜片是________透镜的眼镜。
17．小芳在“探究凸透镜成像规律”的实验中，将焦距为20
cm的凸透镜甲放在距发光体50
cm处，移动光屏，可以得到清晰的倒立、________的实像。接下来她改用焦距为10
cm的凸透镜乙继续实验，不改变发光体和凸透镜的位置，光屏应该向________(填“靠近”或“远离”)凸透镜的方向移动，光屏上才能成清晰的像。小芳将近视眼镜放在发光体和凸透镜之间，光屏上的像又变模糊了，她将光屏远离透镜，又在光屏上得到了发光体清晰的像，这说明近视眼镜对光有________作用。
三、作图题(每题3分，共6分)
18．如图所示，AB、CD是同一光源S发出的经过平面镜MN反射后的两条光线，请找出S点的位置，并完成光路图。
19．如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：(1)射向凹透镜的入射光线；(2)经平面镜的反射光线。
四、实验与探究题(20题8分，21、22题每题10分，共28分)

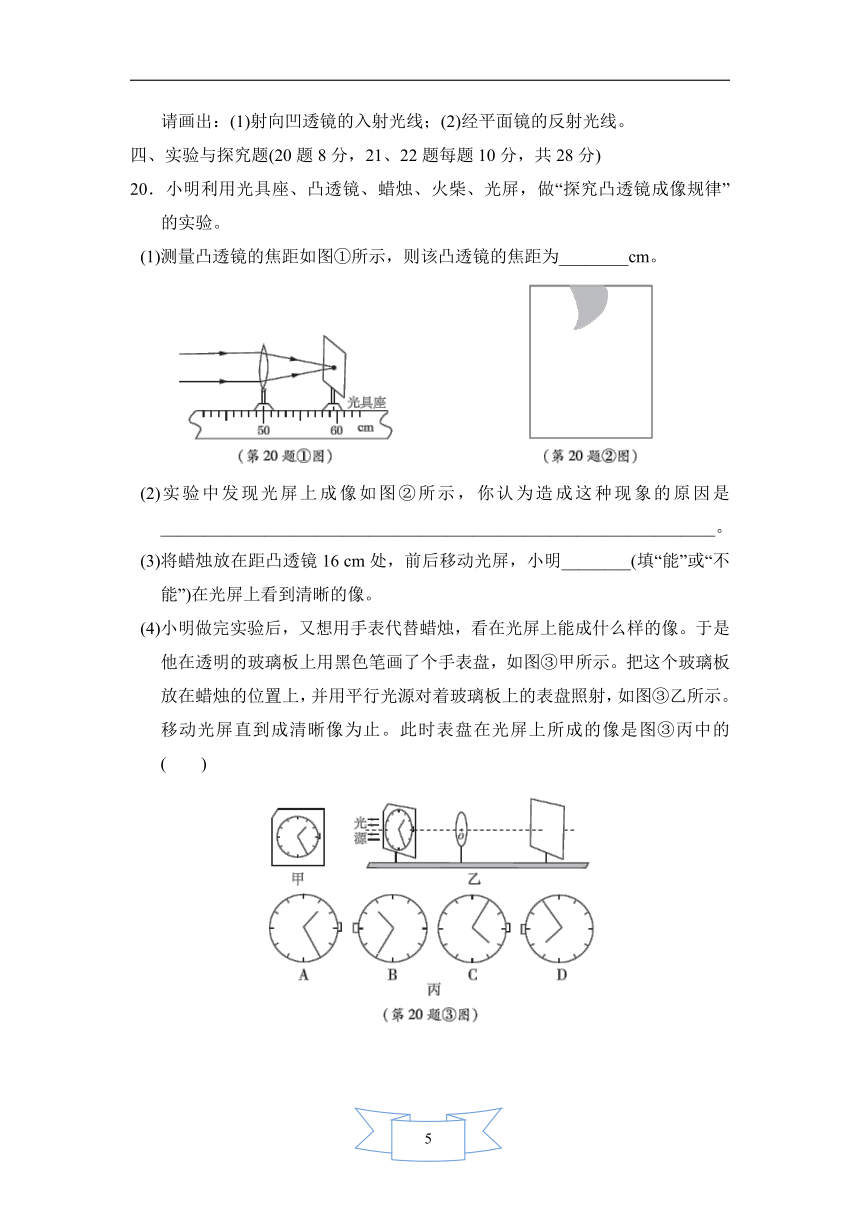

20．小明利用光具座、凸透镜、蜡烛、火柴、光屏，做“探究凸透镜成像规律”的实验。
(1)测量凸透镜的焦距如图①所示，则该凸透镜的焦距为________cm。
(2)实验中发现光屏上成像如图②所示，你认为造成这种现象的原因是________________________________________________________________。
(3)将蜡烛放在距凸透镜16
cm处，前后移动光屏，小明________(填“能”或“不能”)在光屏上看到清晰的像。
(4)小明做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像。于是他在透明的玻璃板上用黑色笔画了个手表盘，如图③甲所示。把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图③乙所示。移动光屏直到成清晰像为止。此时表盘在光屏上所成的像是图③丙中的(　　)
21．公共场所中经常看到有人饶有兴趣地低头玩手机游戏，殊不知手机中还有很多其他功能。爱好物理的“620”创新小组的同学们，发现手机有一种“镜子”功能。于是，激起了他们探究平面镜成像特点的兴趣。
【设计实验】
由于用手机中的“镜子”作为平面镜进行实验，无法找到像的位置。于是他们选用了玻璃板、规格相同的两个棋子、白纸等，组装成如图所示的实验装置。
【进行实验与收集证据】
(1)小华同学将棋子A移到玻璃板前某位置不动，小普同学在玻璃板另一侧帮忙移动棋子B，无论小普在水平桌面上怎样移动棋子B，小华都看不到棋子B与棋子A的像重合。善于观察的小林同学发现这是因为玻璃板与桌面________，调整后，小华便能看到棋子B与棋子A的像完全重合。
(2)把棋子A在玻璃板前移动多次，同时调整玻璃板后棋子B的位置，每次都使得棋子B与棋子A的像的位置重合，这不仅可以找到像的位置，还可以比较出像与物的________关系。
(3)实验中还需要________，用来测量像与物到玻璃板的________。
【分析与论证】
平面镜成像的特点：像与物的大小________；像与物到镜面的距离________。利用数学中的知识，平面镜成像的规律也可以表述为像与物关于镜面________。
22．如图所示，在“探究凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在光具座上，调节烛焰、凸透镜、光屏的中心大致在同一高度。下表是小华同学实验时记录的几组数据：
实验次数
物距u/cm
像距v/cm
1
30
15
2
20
20
3
15
30
4
5
(1)第4次实验时所成像的特点是______________________。
(2)当光屏上得到一个倒立、缩小的实像时，保持透镜的位置不变，要使屏上的像变大些，应将蜡烛__________透镜，将光屏__________透镜。(均填“靠近”或“远离”)
(3)第1次实验时，小华将一近视眼镜紧贴在凸透镜的前面，要在光屏上再次得到清晰的像，应将光屏向________________(填“靠近”或“远离”)透镜方向移动。
答案
一、1．A　点拨：“小兔”的影子是由光的直线传播形成的；水珠相当于凸透镜，水中的像是由光的折射形成的；筷子在水中“弯折”是由光的折射形成的；水面相当于平面镜，天鹅在水中的倒影，是由光的反射形成的。
2．C　3．C
4．D　点拨：路灯下出现人的影子，是光沿直线传播造成的；平静的水面上有桥和树的倒影是平面镜成像现象，是光的反射现象；近视眼镜的镜片是凹透镜，远视眼镜的镜片是凸透镜；斜插入水中的筷子好像在水面折断了属于光的折射现象。
5．C　6．D　7．A
8．A　点拨：图中B、C、D模型都是左右对称，无法探究物与像左右位置的关系。
9．B
10．B　点拨：平行于主光轴的光线经凸透镜折射后将会聚于一点，该点即为此凸透镜的焦点，从焦点到凸透镜中心的距离即为焦距，则凸透镜的焦距为30.0
cm－20.0
cm＝10.0
cm；图乙中，物距u＝15.0
cm，像距v＝30.0
cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立、放大的实像；当u＞2f
时，成倒立、缩小的实像，应用于照相机；因为凸透镜成实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，则在光屏上不能成清晰的像。
11．C　方法规律：本题应用辨析法。小孔成的像是由实际光线形成的，可以用光屏接收到，符合实像的特征，不是虚像，A错误；近视眼的形成是因为晶状体曲度过大，折光能力太强，使像成在视网膜前面，用凹透镜矫正，远视眼的形成是因为晶状体曲度过小，折光能力太弱，使像成在视网膜后面，用凸透镜矫正，B错误；白光由各种色光组成，不同色光通过三棱镜后，偏折程度不同，白光可以被分解成七色光，这是光的色散现象，C正确；镜面反射和漫反射都遵循光的反射定律，D错误。
12．D　点拨：当物距为4
cm时，像距也为4
cm，根据凸透镜成像的规律，物距等于二倍焦距时，成倒立、等大的实像，此时像距与物距相等，所以
2f＝4
cm，则f＝2
cm，故A错误；当u＝3.5
cm时，物距处于一倍焦距和二倍焦距之间，所以成倒立、放大的实像，故B错误；当物距u＝5
cm时，物距大于二倍焦距，所以此时成倒立、缩小的实像，照相机是利用这一原理制成的，故C错误；把物体从距凸透镜3
cm处移到8
cm处的过程中，物距逐渐增大，所以成的像逐渐减小，故D正确。
二、13．倒立；缩小；20　点拨：摄像镜头相当于一个凸透镜，是根据凸透镜成倒立、缩小的实像来工作的。镜头的焦距是10
cm，为了能成清晰的像，人到镜头的距离应大于镜头的2倍焦距即20
cm。
14．光的直线传播；光的折射　点拨：针孔照相机实质是小孔成像，是利用光沿直线传播的原理制成的；我们看到的鱼，是由于光发生折射而形成的虚像。
15．35°　16．凹
17．缩小；靠近；发散
三、18．解：如图所示。
19．解：(1)(2)如图所示。
四、20．(1)9.5　(2)蜡烛的火焰、凸透镜的光心和光屏的中心不在同一高度上　(3)能　(4)D
点拨：(1)由图可知此透镜的焦距为9.5
cm；(2)根据题图可知，像在光屏的上方，原因是蜡烛的火焰、凸透镜的光心及光屏的中心不在同一高度上；(3)
16
cm在1倍焦距和2倍焦距之间，能成放大的实像；(4)凸透镜成像时，上下、左右都颠倒。
21．【进行实验与收集证据】(1)不垂直　(2)大小
(3)刻度尺；距离
【分析与论证】相等；相等；轴对称
22．(1)正立、放大的虚像
(2)靠近；远离　(3)远离
点拨：(1)由第2次成像的数据可知：u＝v＝2f＝20
cm，故f＝10
cm，当
u′＝5
cm
