人教版九年级物理（全一册）16.4变阻器同步练习 含答案

人教版九年级物理（全一册）16.4变阻器同步练习
1.
在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法(　　)
A．M接A，N接B
B．M接C，N接D
C．M接C，N接B
D．M接A，N接D
2.
滑动变阻器是通过改变什么来改变电阻的(
　)　
　　　　　　　　　　　　
A.
电阻线的长度
B.
电阻线的材料
C.
电阻线的横截面积
D.
连入电路的电阻线的长度
3．如图所示的电路，当滑动变阻器的滑片从图示位置向右滑动时，灯的亮度和电流表的示数变化情况是(
)
A．亮度变亮，示数变大
B．亮度变暗，示数变小
C．亮度不变，示数变小
D．亮度不变，示数变大
4．如图所示，A、B、C、D是滑动变阻器的四个接线柱，将该滑动变阻器与一只小灯泡串联后接入电路改变灯泡的亮度，由此判断该滑动变阻器接入电路中的两个接线柱应为(
)
A．接线柱A和D
B．接线柱B和D
C．接线柱C和D
D．接线柱A和B

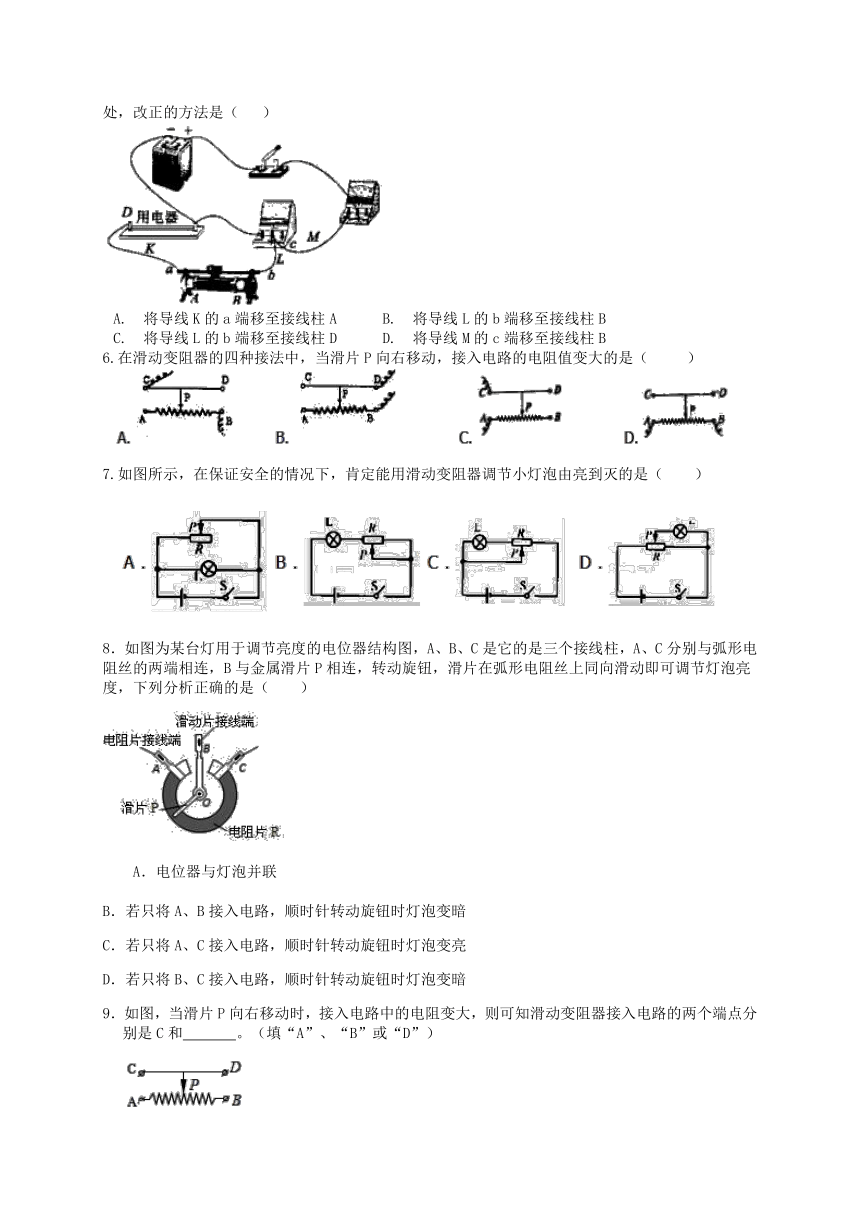

5.在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．李芳连接的电路有不妥之处，改正的方法是（?
）
A.?将导线K的a端移至接线柱A???B.?将导线L的b端移至接线柱B
C.?将导线L的b端移至接线柱D???D.?将导线M的c端移至接线柱B
6.在滑动变阻器的四种接法中，当滑片P向右移动，接入电路的电阻值变大的是（??
）
7.如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是（　　）
8．如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．电位器与灯泡并联
B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗
C．若只将A、C接入电路，顺时针转动旋钮时灯泡变亮
D．若只将B、C接入电路，顺时针转动旋钮时灯泡变暗
9．如图，当滑片P向右移动时，接入电路中的电阻变大，则可知滑动变阻器接入电路的两个端点分别是C和　
　。（填“A”、“B”或“D”）
10．滑动变阻器是通过　
　来改变电阻的，如图中，若要使滑片P向C端滑动时小灯泡变亮，应将滑动变阻器的接线柱　
　或　
　接在电路的M、N端。
11.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个　
　，通过观察小灯泡的　
　可以粗略地知道风力的大小，在物理学中这种研究方法叫做　
　法；电源电压一定时，风力越　
　（填“大”或“小”），灯泡越暗。
12.有一种自动测定油箱内油面高度的装置如图所示,油量表是由电流表改装而成的,R是滑动变阻器,它的金属滑片是杠杆的一端。从油量表指针所指的刻度,就可以知道油箱内油面的高度或存油量,请简要说明它的工作原理。
?
13.
根据如图所示的电路图,用笔画线代替导线连接图所示的实物电路。
?
答案
1-3?
D
D
C
AB
D
?
C
D
D
A
接入电路中电阻丝的长度；B、C或A、C
11.滑动变阻器
亮暗
转换法
小
12.当油面升高时，浮标位置升高，滑动变阻器触点下移，变阻器连入电路的阻值变小，电流表示数变大，把电流表表盘的刻度转换成油面高度或油箱内油的体积，就可以知道油箱内的存油量。
13.略
