铅笔好像被玻璃砖“折断”了
铅笔好像被水“折断”了
第三节 光的折射

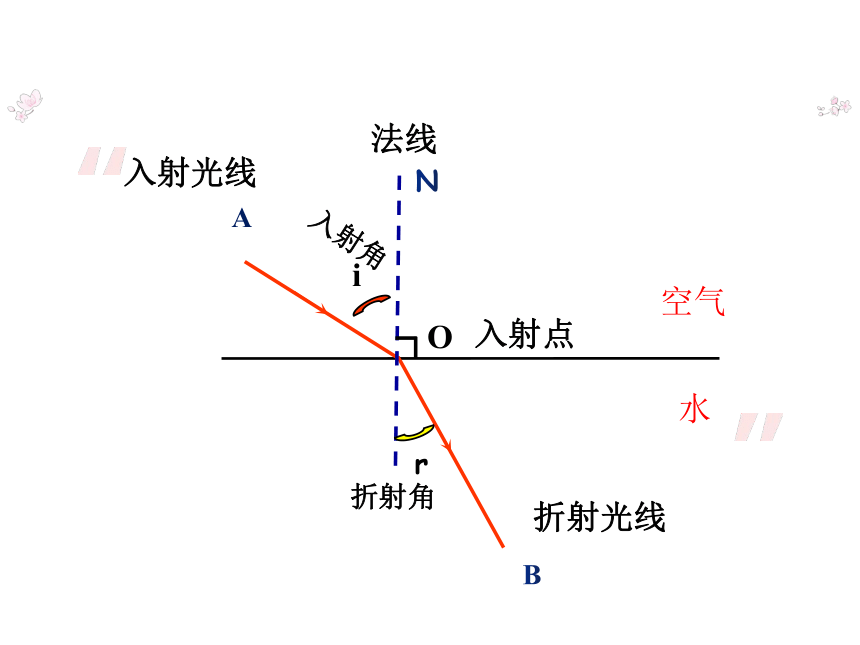

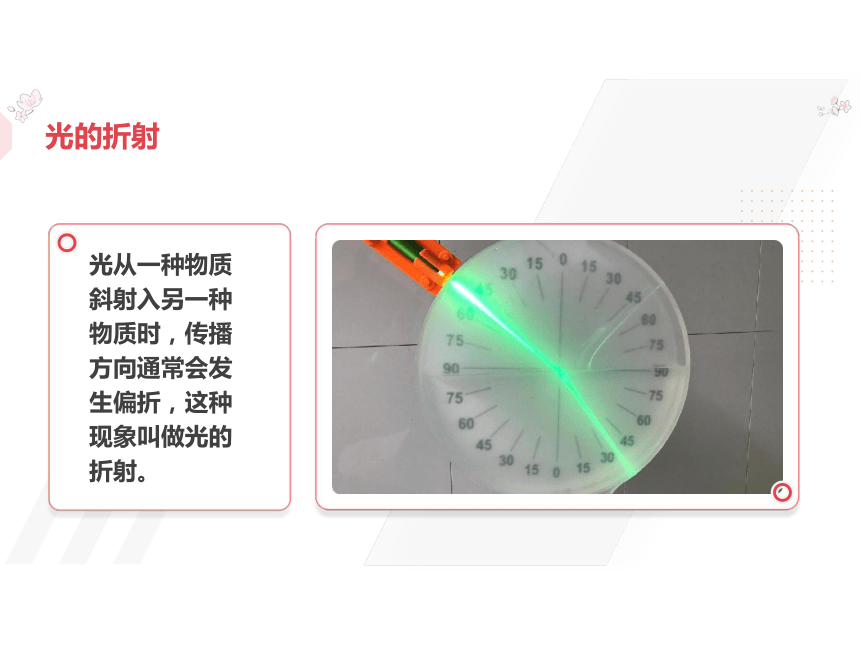

光的折射
光从一种物质斜射入另一种物质时，传播方向通常会发生偏折，这种现象叫做光的折射。
入射光线
A
O
入射点
折射光线
B
法线
N
入射角
折射角
r
i
空气
水

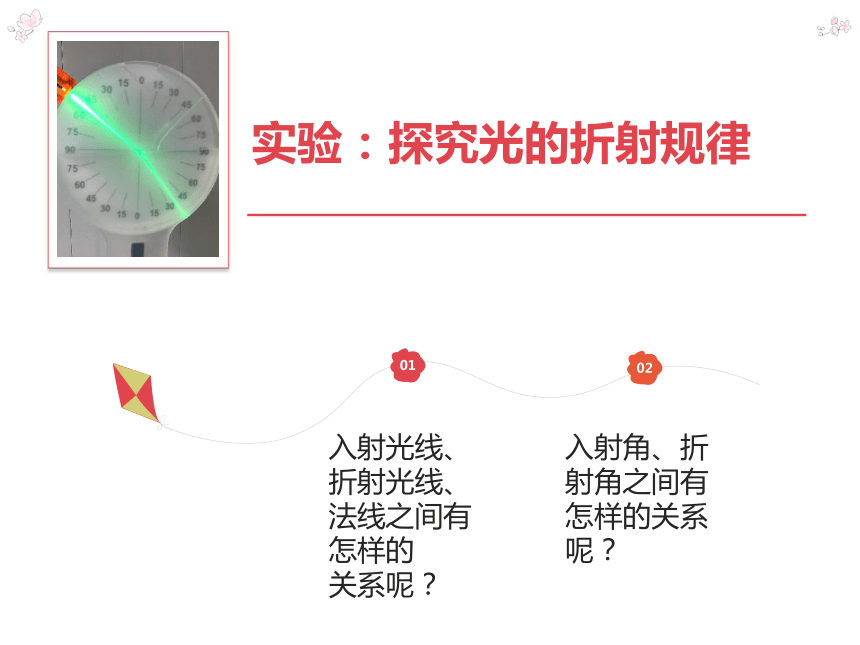

实验：探究光的折射规律
01
02
入射角、折射角之间有怎样的关系呢？
入射光线、折射光线、法线之间有怎样的
关系呢？

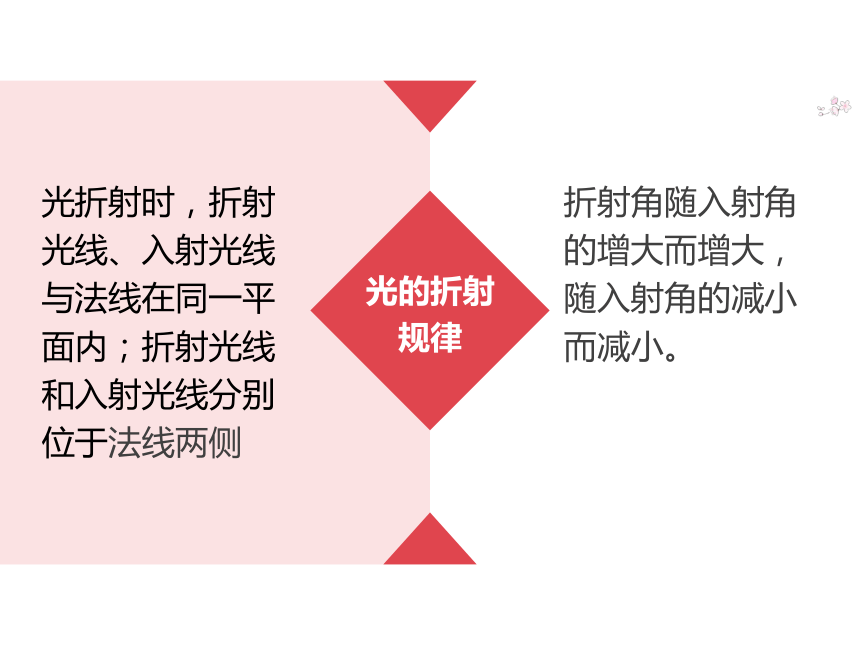

光的折射规律
光折射时，折射光线、入射光线与法线在同一平面内；折射光线和入射光线分别位于法线两侧
折射角随入射角的增大而增大，随入射角的减小而减小。

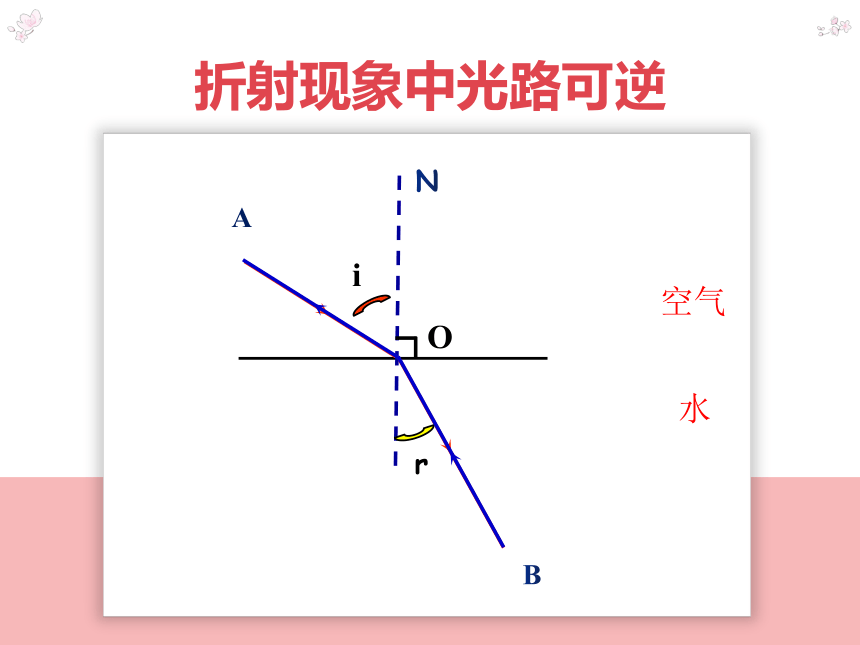

折射现象中光路可逆
A
O
B
N
r
i
空气
水

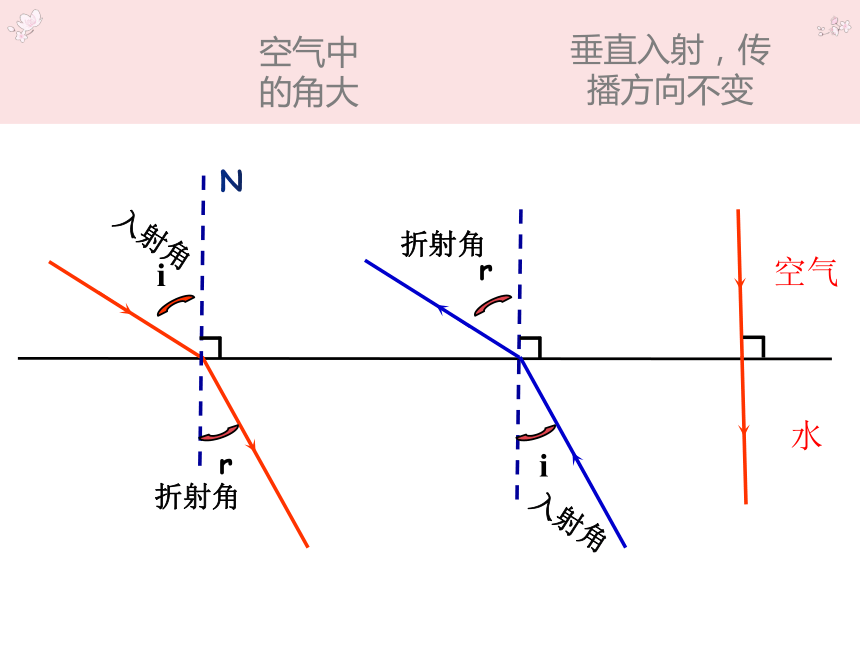

垂直入射，传播方向不变
空气中的角大
N
入射角
折射角
r
i
空气
水
i
入射角
r
折射角
光的折射现象
盆中水“变浅”了
P
P/
光的折射现象
筷子变“弯折”了
硬币重现
从水面上斜看水中的游鱼，看到的是鱼的 像，这是因为发生了光的 ，虚像的位置比实际位置 一些。
虚
折射
高
水中的鲨鱼看到空中的大雁比实际位置是 了一些。（填“升高”或“降低”）
高
S
S′
铅笔好像被水“折断”了
第三节 光的折射
光的折射
光从一种物质斜射入另一种物质时，传播方向通常会发生偏折，这种现象叫做光的折射。
入射光线
A
O
入射点
折射光线
B
法线
N
入射角
折射角
r
i
空气
水
实验：探究光的折射规律
01
02
入射角、折射角之间有怎样的关系呢？
入射光线、折射光线、法线之间有怎样的
关系呢？
光的折射规律
光折射时，折射光线、入射光线与法线在同一平面内；折射光线和入射光线分别位于法线两侧
折射角随入射角的增大而增大，随入射角的减小而减小。
折射现象中光路可逆
A
O
B
N
r
i
空气
水
垂直入射，传播方向不变
空气中的角大
N
入射角
折射角
r
i
空气
水
i
入射角
r
折射角
光的折射现象
盆中水“变浅”了
P
P/
光的折射现象
筷子变“弯折”了
硬币重现
从水面上斜看水中的游鱼，看到的是鱼的 像，这是因为发生了光的 ，虚像的位置比实际位置 一些。
虚
折射
高
水中的鲨鱼看到空中的大雁比实际位置是 了一些。（填“升高”或“降低”）
高
S
S′
