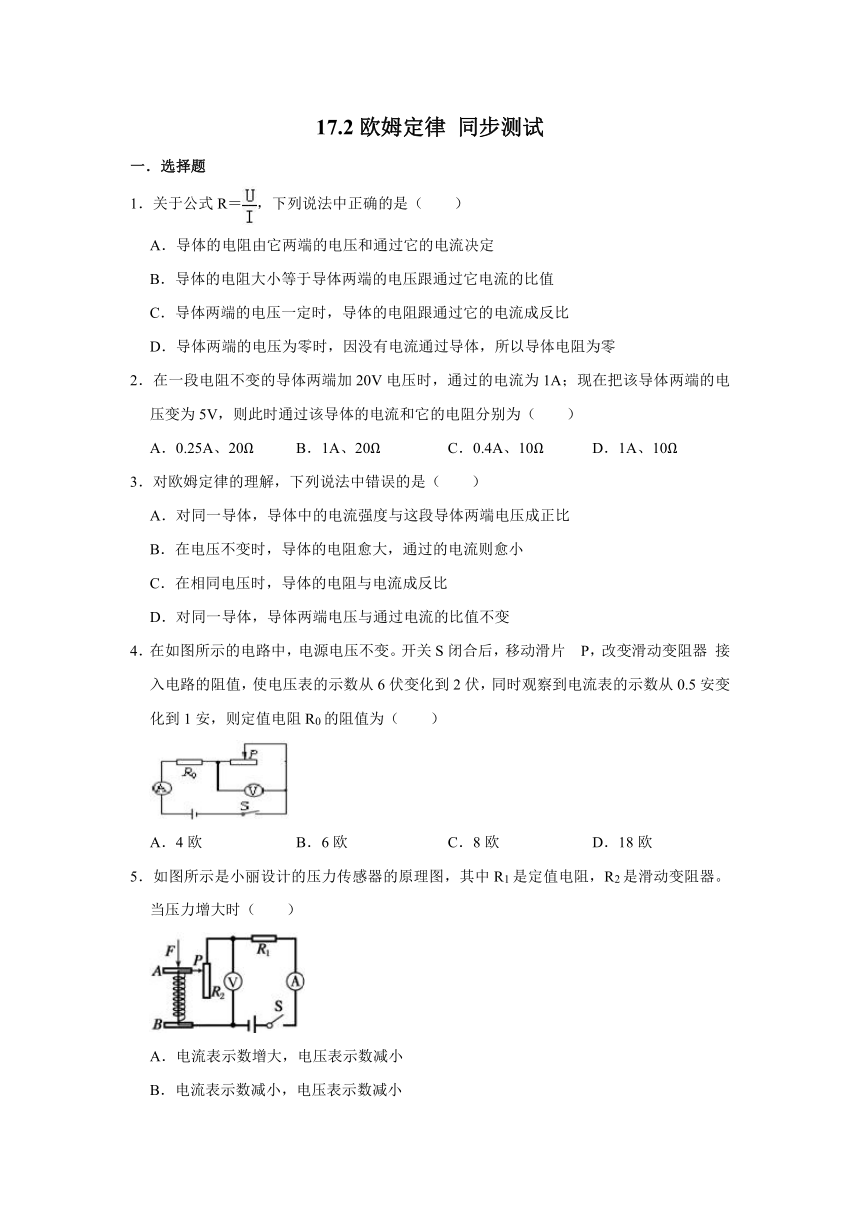

17.2欧姆定律
同步测试
一．选择题
1．关于公式R＝，下列说法中正确的是（　　）
A．导体的电阻由它两端的电压和通过它的电流决定
B．导体的电阻大小等于导体两端的电压跟通过它电流的比值
C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比
D．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零
2．在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（　　）
A．0.25A、20Ω
B．1A、20Ω
C．0.4A、10Ω
D．1A、10Ω
3．对欧姆定律的理解，下列说法中错误的是（　　）
A．对同一导体，导体中的电流强度与这段导体两端电压成正比
B．在电压不变时，导体的电阻愈大，通过的电流则愈小
C．在相同电压时，导体的电阻与电流成反比
D．对同一导体，导体两端电压与通过电流的比值不变
4．在如图所示的电路中，电源电压不变。开关S闭合后，移动滑片　P，改变滑动变阻器
接入电路的阻值，使电压表的示数从6伏变化到2伏，同时观察到电流表的示数从0.5安变化到1安，则定值电阻R0的阻值为（　　）
A．4欧
B．6欧
C．8欧
D．18欧
5．如图所示是小丽设计的压力传感器的原理图，其中R1是定值电阻，R2是滑动变阻器。当压力增大时（　　）
A．电流表示数增大，电压表示数减小
B．电流表示数减小，电压表示数减小
C．电流表示数减小，电压表示数增大
D．电流表示数增大，电压表示数增大

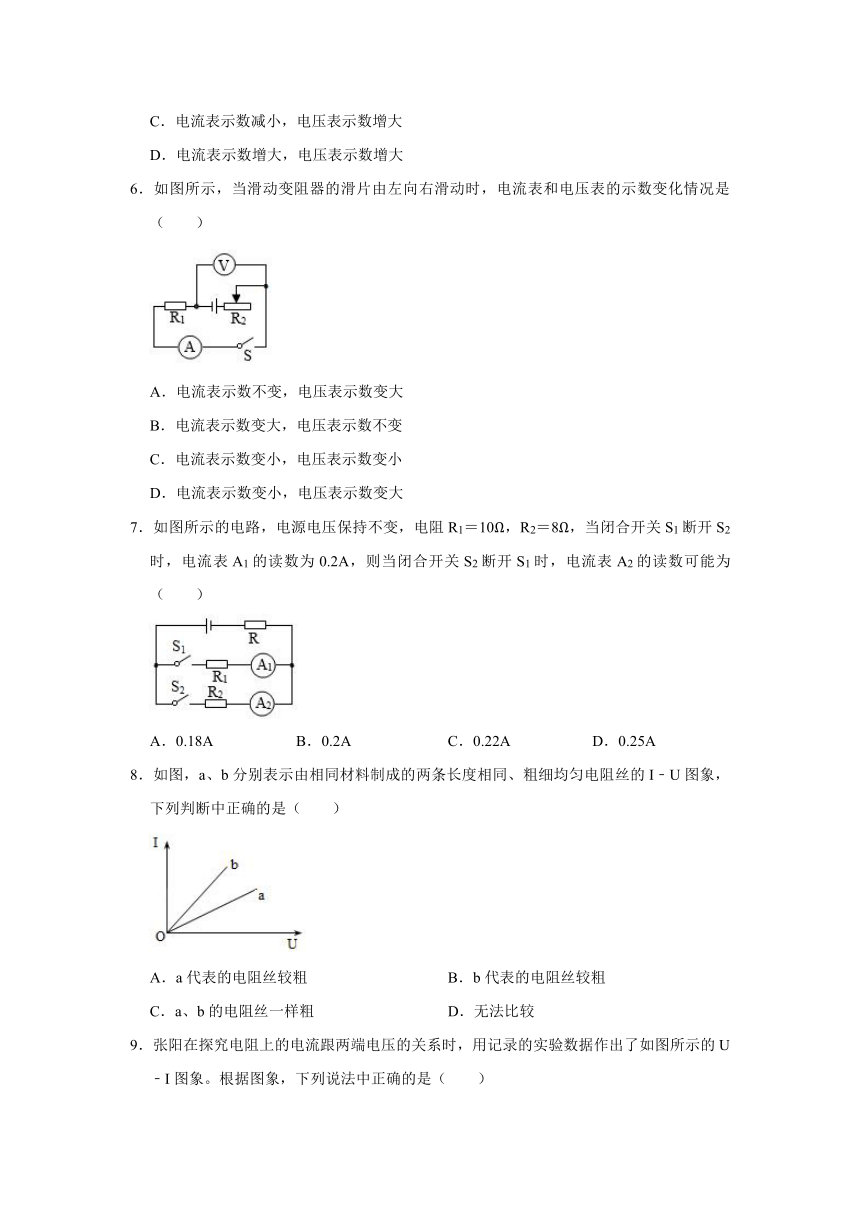

6．如图所示，当滑动变阻器的滑片由左向右滑动时，电流表和电压表的示数变化情况是（　　）
A．电流表示数不变，电压表示数变大
B．电流表示数变大，电压表示数不变
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
7．如图所示的电路，电源电压保持不变，电阻R1＝10Ω，R2＝8Ω，当闭合开关S1断开S2时，电流表A1的读数为0.2A，则当闭合开关S2断开S1时，电流表A2的读数可能为（　　）
A．0.18A
B．0.2A
C．0.22A
D．0.25A
8．如图，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的I﹣U图象，下列判断中正确的是（　　）
A．a代表的电阻丝较粗
B．b代表的电阻丝较粗
C．a、b的电阻丝一样粗
D．无法比较

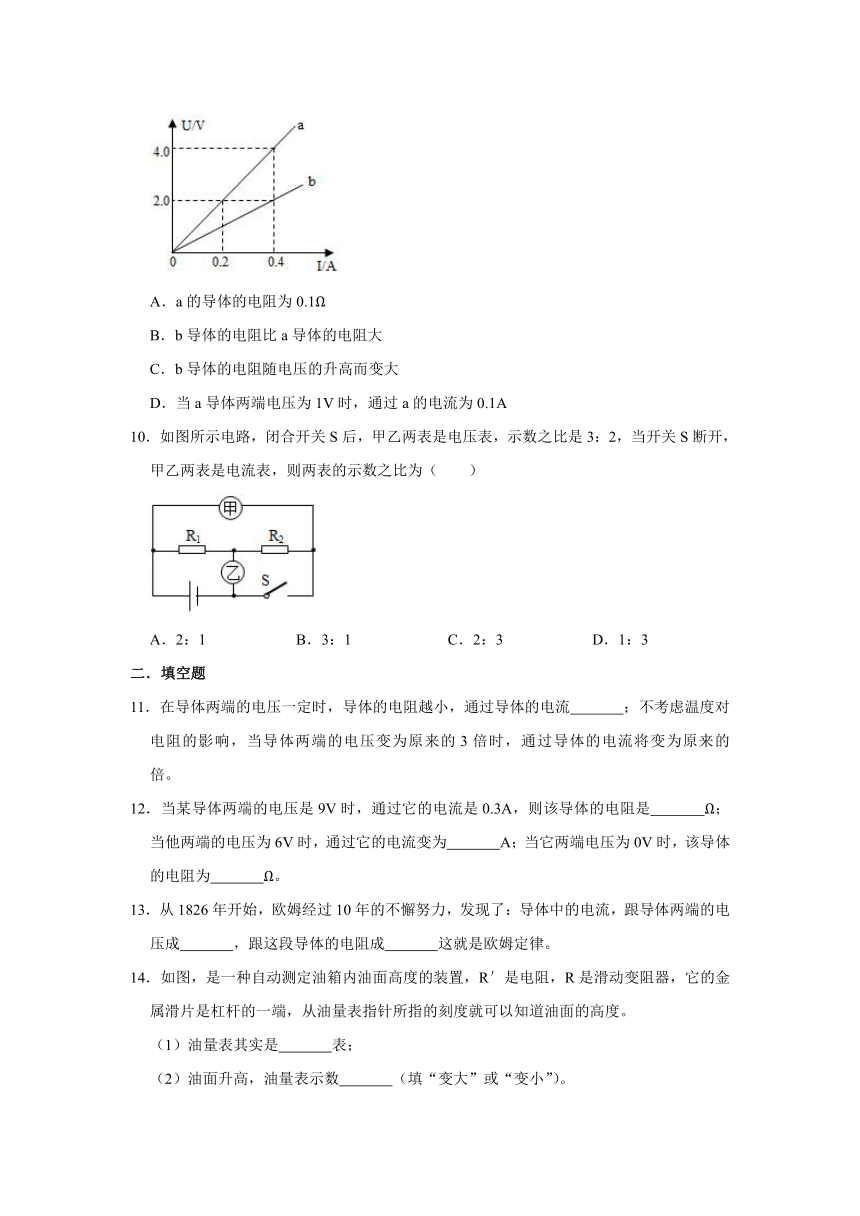

9．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U﹣I图象。根据图象，下列说法中正确的是（　　）
A．a的导体的电阻为0.1Ω
B．b导体的电阻比a导体的电阻大
C．b导体的电阻随电压的升高而变大
D．当a导体两端电压为1V时，通过a的电流为0.1A
10．如图所示电路，闭合开关S后，甲乙两表是电压表，示数之比是3：2，当开关S断开，甲乙两表是电流表，则两表的示数之比为（　　）
A．2：1
B．3：1
C．2：3
D．1：3
二．填空题
11．在导体两端的电压一定时，导体的电阻越小，通过导体的电流　
　；不考虑温度对电阻的影响，当导体两端的电压变为原来的3倍时，通过导体的电流将变为原来的　
　倍。
12．当某导体两端的电压是9V时，通过它的电流是0.3A，则该导体的电阻是　
　Ω；当他两端的电压为6V时，通过它的电流变为　
　A；当它两端电压为0V时，该导体的电阻为　
　Ω。
13．从1826年开始，欧姆经过10年的不懈努力，发现了：导体中的电流，跟导体两端的电压成　
　，跟这段导体的电阻成　
　这就是欧姆定律。

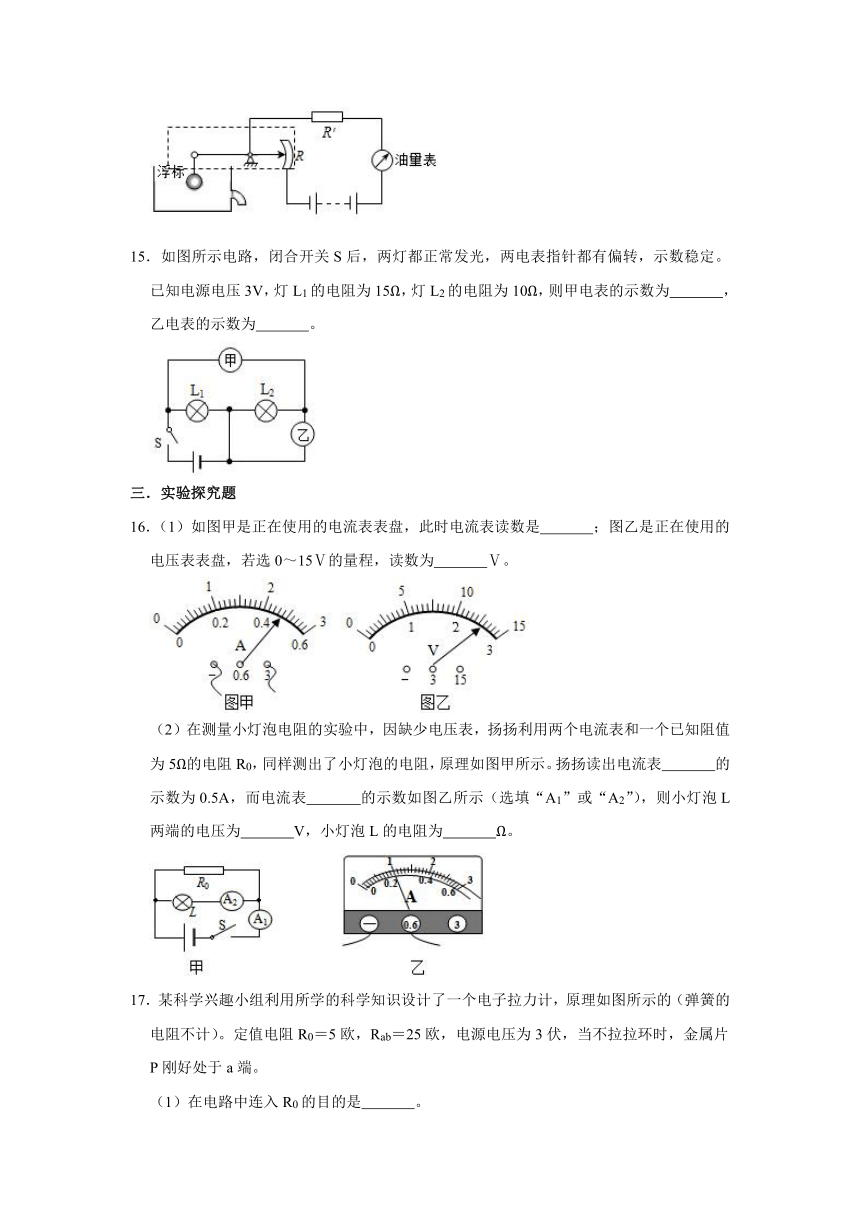

14．如图，是一种自动测定油箱内油面高度的装置，R′是电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油面的高度。
（1）油量表其实是　
　表；
（2）油面升高，油量表示数　
　（填“变大”或“变小”）。
15．如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定。已知电源电压3V，灯L1的电阻为15Ω，灯L2的电阻为10Ω，则甲电表的示数为　
　，乙电表的示数为　
　。
三．实验探究题
16．（1）如图甲是正在使用的电流表表盘，此时电流表读数是　
　；图乙是正在使用的电压表表盘，若选0～15Ⅴ的量程，读数为　
　Ⅴ。
（2）在测量小灯泡电阻的实验中，因缺少电压表，扬扬利用两个电流表和一个已知阻值为5Ω的电阻R0，同样测出了小灯泡的电阻，原理如图甲所示。扬扬读出电流表　
　的示数为0.5A，而电流表　
　的示数如图乙所示（选填“A1”或“A2”），则小灯泡L两端的电压为　
　V，小灯泡L的电阻为　
　Ω。
17．某科学兴趣小组利用所学的科学知识设计了一个电子拉力计，原理如图所示的（弹簧的电阻不计）。定值电阻R0＝5欧，Rab＝25欧，电源电压为3伏，当不拉拉环时，金属片P刚好处于a端。
（1）在电路中连入R0的目的是　
　。

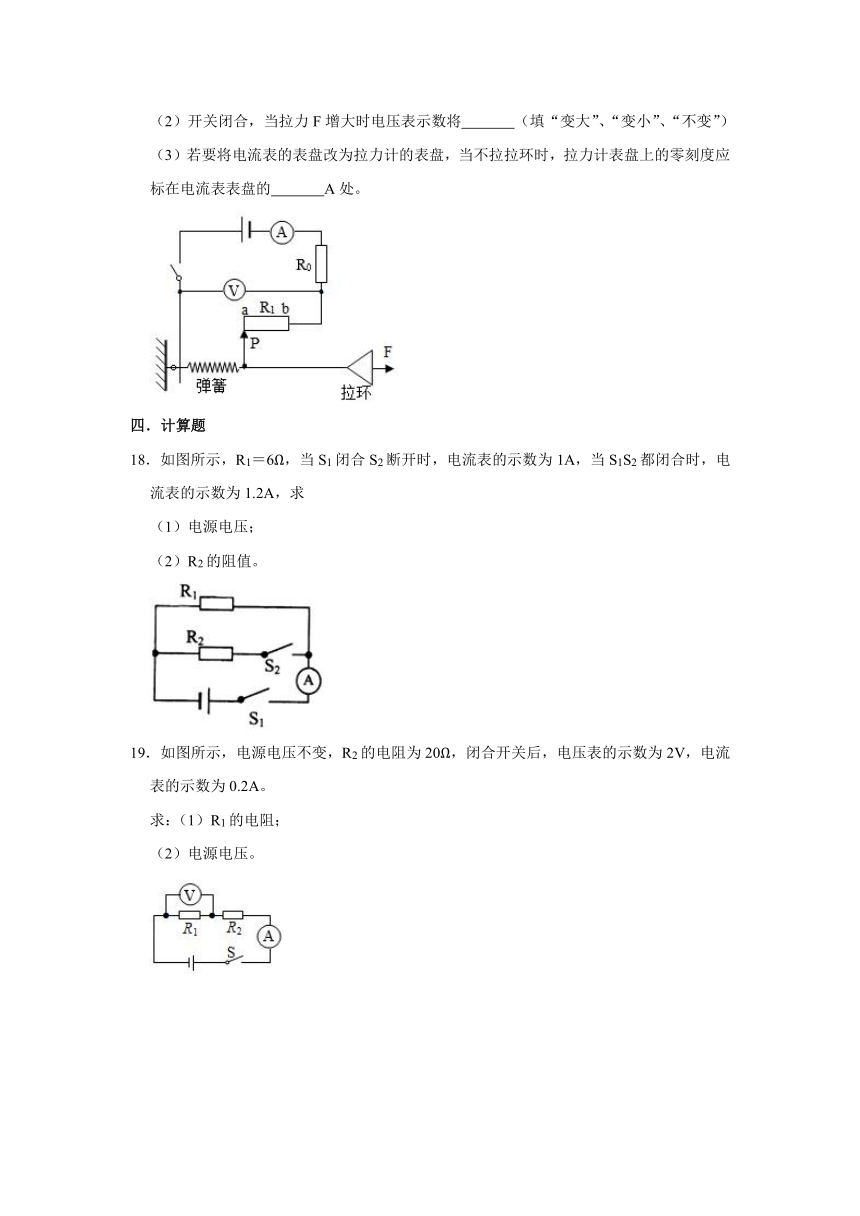

（2）开关闭合，当拉力F增大时电压表示数将　
　（填“变大”、“变小”、“不变”）
（3）若要将电流表的表盘改为拉力计的表盘，当不拉拉环时，拉力计表盘上的零刻度应标在电流表表盘的　
　A处。
四．计算题
18．如图所示，R1＝6Ω，当S1闭合S2断开时，电流表的示数为1A，当S1S2都闭合时，电流表的示数为1.2A，求
（1）电源电压；
（2）R2的阻值。
19．如图所示，电源电压不变，R2的电阻为20Ω，闭合开关后，电压表的示数为2V，电流表的示数为0.2A。
求：（1）R1的电阻；
（2）电源电压。
参考答案
1．解：导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端电压和通过电流无关，但可以通过R＝计算出导体电阻的大小，
所以，ACD错误，B正确。
故选：B。
2．解：由I＝可得，导体的电阻：
R＝＝＝20Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电路无关，
所以，当该导体两端的电压变为5V时，导体的电阻仍为20Ω不变，
此时通过导体的电流：
I′＝＝＝0.25A。
故选：A。
3．解：A、对某一段导体来说，即导体的电阻不变，由欧姆定律可得，导体中通过的电流既与导体两端的电压成正比；故A正确，不符合题意；
B、在电压不变时，导体的电阻愈大，通过的电流则愈小，故B正确，不符合题意；
C、对于同一段导体来说，在电压一定条件下，由欧姆定律可得，导体中的电流跟它的电阻成反比；故C错误，符合题意；
D、对同一导体，导体两端电压与通过电流的比值不变，故D正确，不符合题意。
故选：C。
4．解：由电路图可知，R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流；
由题干可知：
当电压表的示数为6V时，电路中的电流为0.5A，则电源的电压U＝6V+0.5A×R0；
当电压表的示数为2V，电路中的电流为1A，则电源的电压U＝2V+1A×R0；
∵电源的电压不变，
∴6V+0.5A×R0＝2V+1A×R0，
解得：R0＝8Ω。
故选：C。
5．解：由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
压力F增大时，R2接入电路的电阻变大，电路中的总电阻变大，
∵I＝，
∴电路中的电流变小，即电流表的示数变小；
∵U＝IR，
∴定值电阻R1两端的电压变小，
∵串联电路总电压等于各分电压之和，
∴滑动变阻器两端的电压变大，即电压表的示数变大。
故选：C。
6．解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流。
滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，
∵I＝，
∴电路中的电流变小，即电流表的示数变小；
由U＝IR可知，定值电阻两端电压变小，即电压表示数变小。
故选：C。
7．解：（1）当闭合开关S1断开S2时，电路为R1和R串联，电流表测量电路中的电流，
由I＝得，电源电压：
U＝I1R1+I1R＝0.2A×10Ω+0.2R﹣﹣﹣﹣﹣﹣①；
（2）当闭合开关S2断开S1时，电路为R2和R串联，电流表测量电路中的电流，
由I＝得，电源电压：
U＝I2R2+I2R＝I2×8Ω+I2R﹣﹣﹣﹣﹣﹣②；
0.2A×10Ω+0.2R＝I2×8Ω+I2R，
因为8Ω＜10Ω，所以I2＞0.2A，
若I2＝0.22A，
0.2A×10Ω+0.2R＝0.22A×8Ω+0.22AR，
解得：R＝12Ω；
若I2′＝0.25A，
0.2A×10Ω+0.2AR＝0.25A×8Ω+0.25AR，
解得：0.2AR＝0.25AR，
故当I2′＝0.25A时R不存在。
综合分析I2＝0.22A。
故选：C。
8．解：由图可知，在电流相同时，a的电压要大于b的电压，根据I＝可知，a的电阻要大于b的电阻；
a、b的材料制和长度相同，a的电阻大，则a的横截面积小，即a比较细，b比较粗。
故选：B。
9．解：
AD．由图象可知，当a两端的电压为4V时，通过的电流为0.4A，由I＝可知，a导体的电阻Ra＝＝＝10Ω，故A错误；
当a导体两端电压为1V时，通过a的电流Ia′＝＝＝0.1A，故D正确；
BC．由图象可知，b的U﹣I图象为正比例函数图线，则b为定值电阻，故C错误；
由图象可知，当a、b两端的电压均为2V时，通过a的电流为0.2A，通过b的电流为0.4A，由R＝可知，a的电阻大于b的电阻，故B错误。
故选：D。
10．解：当甲、乙均为电压表时，闭合开关S，R1和R2串联，甲测电源的电压，乙测R2两端的电压，
串联电路中总电压等于各分电压之和，且U甲：U乙＝3：2，
两电阻两端的电压之比：＝＝＝，
串联电路中各处的电流相等，根据欧姆定律可得：
＝＝＝；
当甲、乙均为电流表时，断开开关S，R1和R2并联，甲电流表测量R2的电流，乙电流表测量R1和R2总电流，
并联电路中各支路两端的电压相等，通过两电阻的电流之比：＝＝＝，
并联电路中干路电流等于各支路电流之和，两电流表的示数之比：＝＝＝。
故选：D。
11．解：由I＝得，电压一定时，若电阻越小，则电流就越大。
电阻不变，电压变为3倍，由I＝得，电流变为原来的3倍。
故答案为：越大；3。
12．解：由I＝可得，导体的电阻：
R＝＝＝30Ω；
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以，当它两端电压为6V时或当它两端电压为0时，导体的电阻仍为30Ω不变，
当它两端电压为6V时通过的电流：
I′＝＝＝0.2A。
故答案为：30；0.2；30。
13．解：欧姆定律的内容是：一段导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
故答案为：正比；反比。
14．解：（1）图中油量表串联在电路中，是由电流表改装而成的；
（2）油面升高时，浮标上移，滑片下移，R接入电路中的电阻变小，电路中的总电阻变小，
由I＝可知，电路中的电流变大，即油量表示数变大。
故答案为：（1）电流；（2）变大。
15．解：由电路图可知，甲为电压表时，灯泡L2被断路；乙为电流表时，L2被短路，则甲电表为电流表、乙电表为电压表，
电路为两灯泡并联，电压表测电源的电压，电流表测L2支路的电流，
因并联电路中各支路两端的电压相等，
所以，甲电流表的示数：
I2＝＝＝0.3A，
由电源的电压可知，乙电压表的示数为3V。
故答案为：0.3A；3V。
16．解：
（1）由图甲可知，电流表的量程为0～3A，分度值为0.1A，此时电流表读数是2.4A；
由题意可知，电压表的量程为0～15Ⅴ，分度值为0.5V，图乙中电压表的读数是13V；
（2）由电路图可知，R0与L并联，电流表A1测干路电流，电流表A2测L支路的电流，
由乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.2A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流表A1的示数I＝0.5A，灯泡支路电流表A2的示数IL＝0.2A，
则通过R0的电流：
I0＝I﹣IL＝0.5A﹣0.2A＝0.3A，
因并联电路中各支路两端的电压相等，
所以，小灯泡L两端的电压：
UL＝U0＝I0R0＝0.3A×5Ω＝1.5V，
小灯泡L的电阻：
RL＝＝＝7.5Ω。
故答案为：（1）2.4A；13；（2）A1；A2；1.5；7.5。
17．解：
（1）由图甲知，当滑片P在b端时Rab＝0，如果没有定值电阻R0将会造成电源短路，所以在电路中连入R0的目的是防止电流过大而烧坏电流表，从而起到保护电路的作用；
（2）开关闭合，当拉力F增大时，滑片向右移动，滑动变阻器的电阻变小，分压减小，电压表的示数减小；
（3）由题知，当不拉拉环时，滑片在a端，变阻器连入阻值最大，
由根据串联电路特点和欧姆定律可得，此时电路中电流：
I＝＝＝0.1A；
即拉力计表盘上的零刻度应标在电流表表盘的0.1A处。
故答案为：（1）保护电路；（2）减小；（3）0.1。
18．解：（1）当S1闭合、S2断开时，电路为R1的简单电路，电流表测电路中的电流，
由I＝可得，电源的电压：
U＝I1R1＝1A×6Ω＝6V；
（2）当S1、S2都闭合时，R1、R2并联，电流表测干路电流，
此时电路的总电阻：
R＝＝＝5Ω，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，＝+，即＝+，
解得：R2＝30Ω。
答：（1）电源电压为6V；
（2）R2的阻值为30Ω。
19．解：由电路图可知，R1与R2串联，电流表A电路的电流，电压表测量电阻R1的电压。
（1）由I＝得：
R1的电阻为：R1＝＝＝10Ω；
（2）由I＝得电阻R1两端的电压为：
U2＝IR2＝0.2A×20Ω＝4V，
所以电源电压为：
U＝U1+U2＝2V+4V＝6V。
答：（1）R1的电阻为10Ω。
（2）电源电压为6V。
