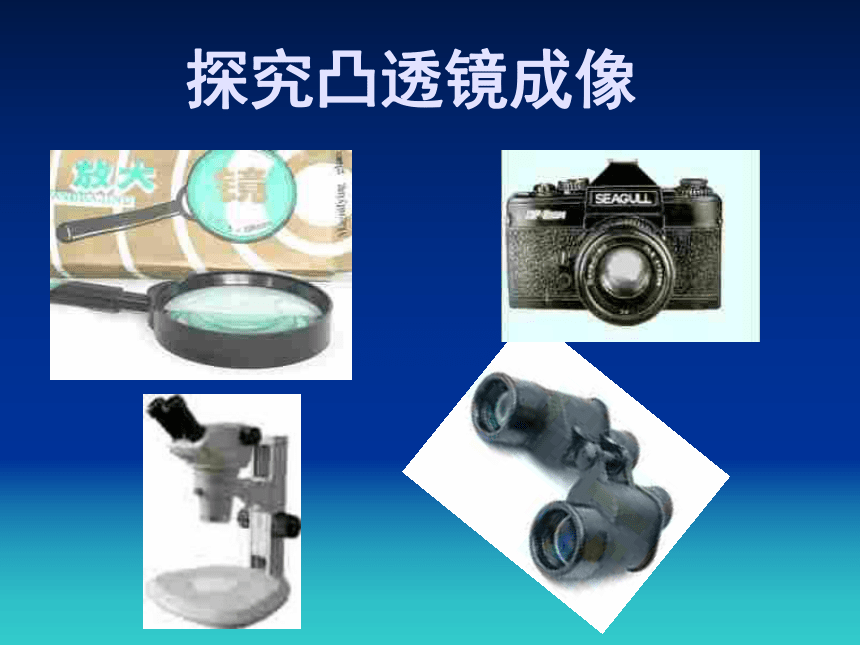

探究凸透镜成像

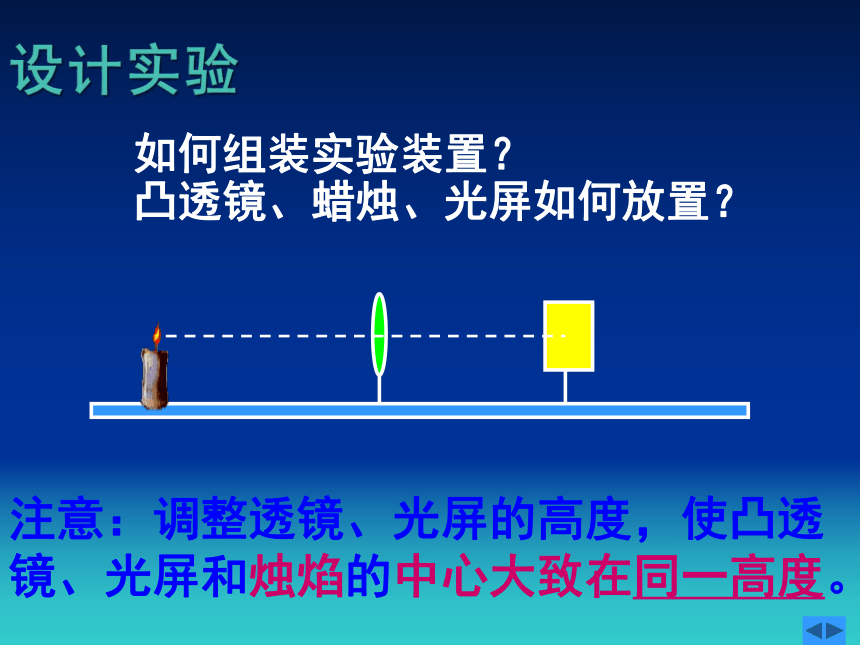

如何组装实验装置？
凸透镜、蜡烛、光屏如何放置？
注意：调整透镜、光屏的高度，使凸透镜、光屏和烛焰的中心大致在同一高度。
F
F
2F
2F

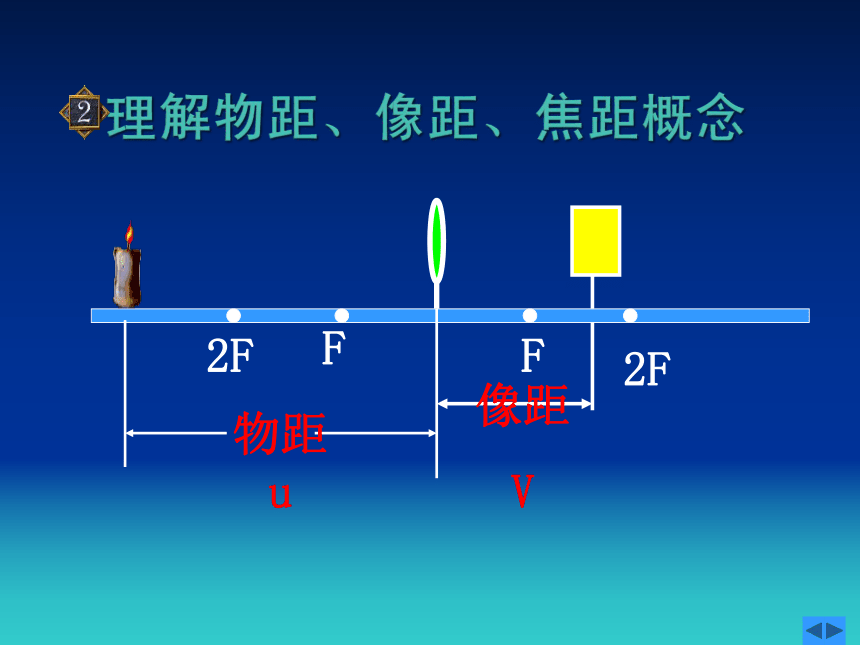

物距u
像距
V
F
F
①跟主轴平行的光线，折射后通过焦点；
②通过焦点的光线，折射后跟主轴平行；
③通过光心的光线经过透镜后方向不变。

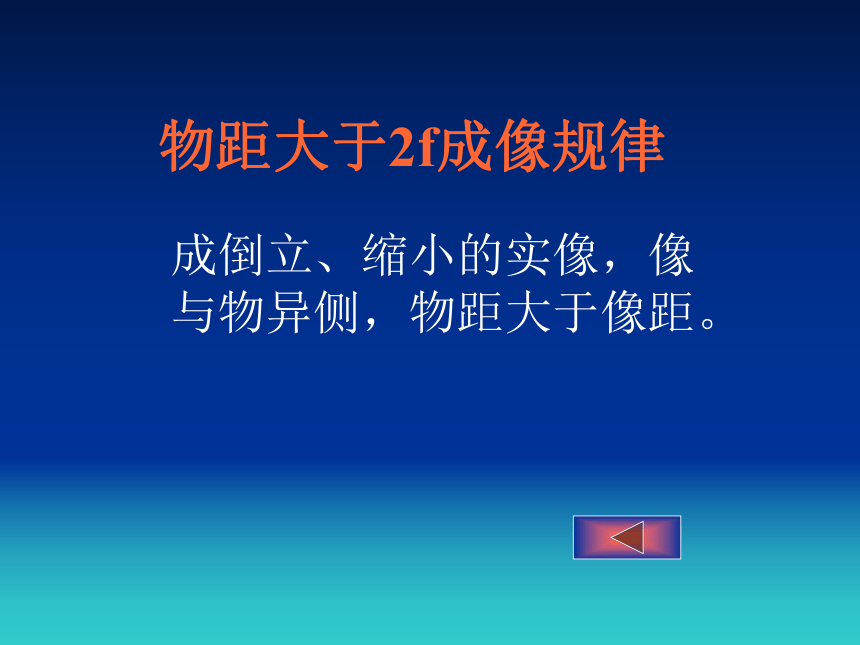

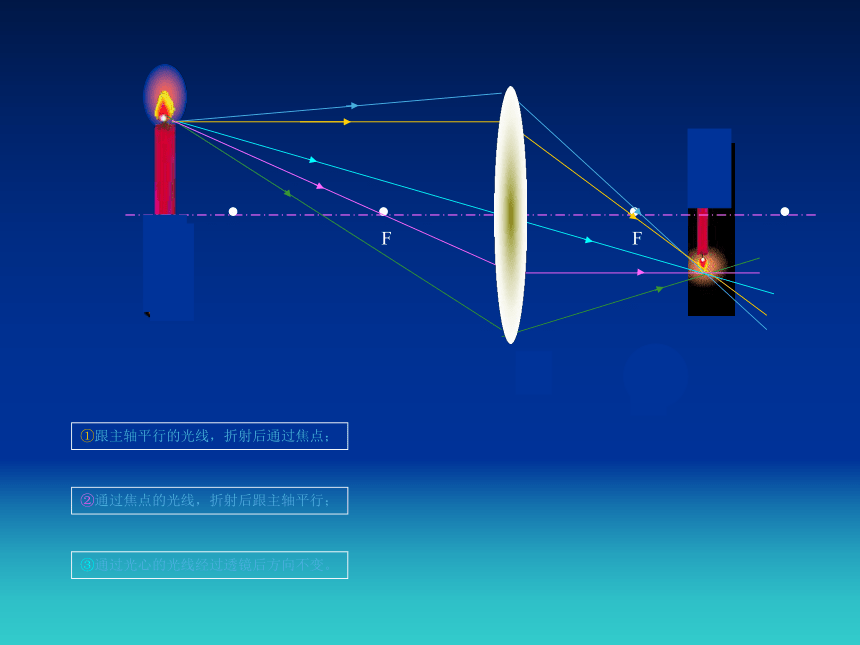

物距大于2f成像规律
成倒立、缩小的实像，像与物异侧，物距大于像距。
F
F
①跟主轴平行的光线，折射后通过焦点；
②通过焦点的光线，折射后跟主轴平行；
③通过光心的光线经过透镜后方向不变。

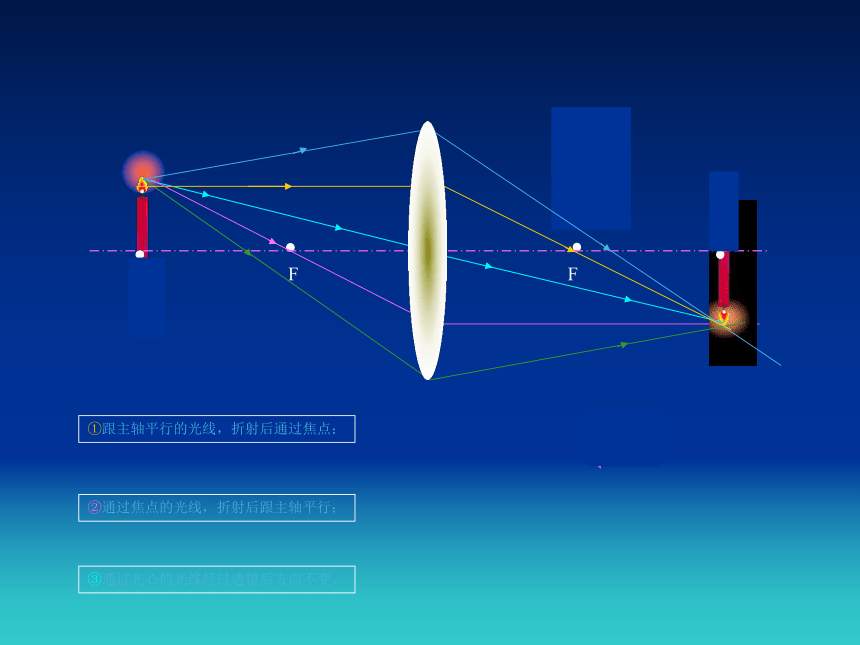

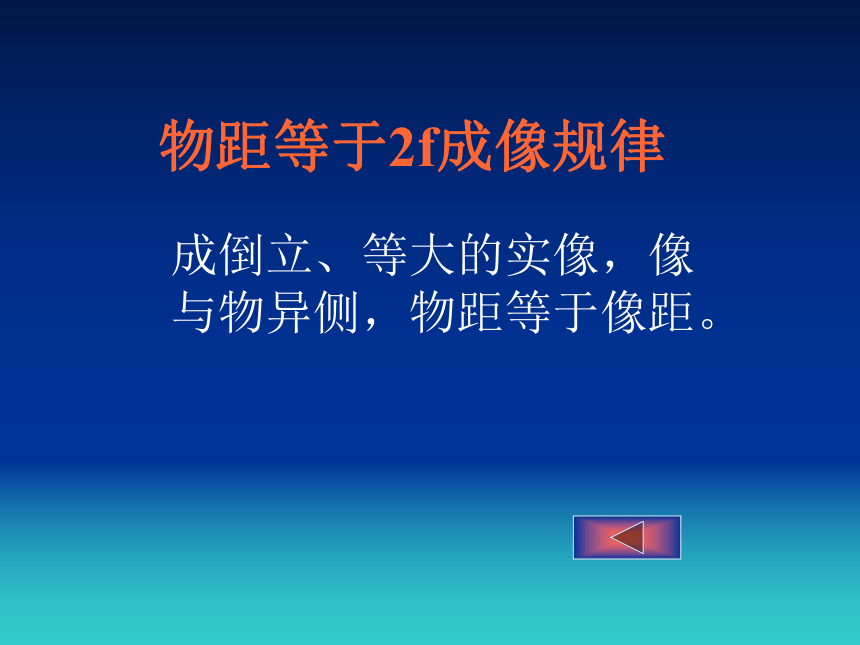

物距等于2f成像规律
成倒立、等大的实像，像与物异侧，物距等于像距。
F
F
①跟主轴平行的光线，折射后通过焦点；
②通过焦点的光线，折射后跟主轴平行；
③通过光心的光线经过透镜后方向不变。
物距小于2f、大于f的成像规律
成倒立、放大的实像，像与物异侧，物距小于像距
凸透镜成像规律
物距等于1倍焦距
不
成
像
F
F
①跟主轴平行的光线，折射后通过焦点；
②通过焦点的光线，折射后跟主轴平行；
③通过光心的光线经过透镜后方向不变。
物距小于f成像规律
成正立、放大的虚像，像与物同侧。
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
凸透镜的应用
镜头(凸透镜)
(像)
照相机能成倒立的、缩小的实像。
镜头(凸透镜)
投影片（物）
像
屏幕
投影片上的图案通过凸透镜形成一个放大的、倒立的实像.
放大镜就是凸透镜,能成放大的、正立的虚像。
投影仪
分析与讨论：
1.凸透镜在什么条件下成实像？
在什么条件下成虚象？
2.凸透镜在什么条件下成缩小的像？
在什么条件下成放大的象？
3.凸透镜所成的像有没有正立的实像？
有没有倒立的虚象？
1、U=f是成像虚实的分界点。
当物距大于透镜的一倍焦距时，物体成实像；
当物距小于透镜的一倍焦距时，物体成虚像．
２、U=2f是成像大小的分界点。
当物距大于透镜的二倍焦距时，物体成缩小的像；
当物距小于透镜的二倍焦距时，物体成放大的像。
3、凸透镜所成的实像都是倒立的；虚像是正立的。
规律精炼
一倍焦距分虚实；二倍焦距分大小;
二倍焦点物像等；实像总是异侧倒；
虚像总是同侧正；物近像远像变大;
物远像近像变小；像的大小像距定；
像儿跟着物体跑。
