第3节
电阻

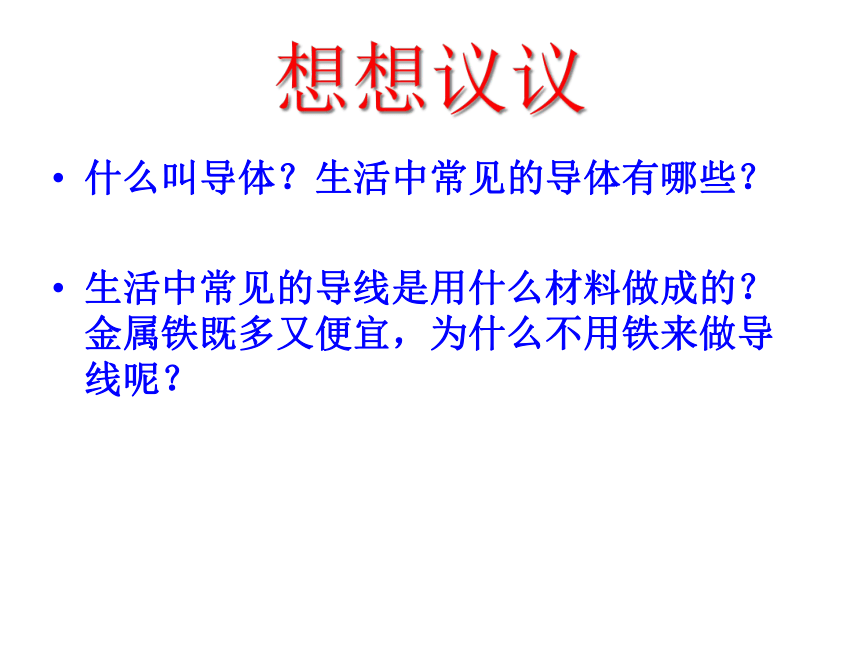

想想议议
什么叫导体？生活中常见的导体有哪些？
生活中常见的导线是用什么材料做成的？金属铁既多又便宜，为什么不用铁来做导线呢？

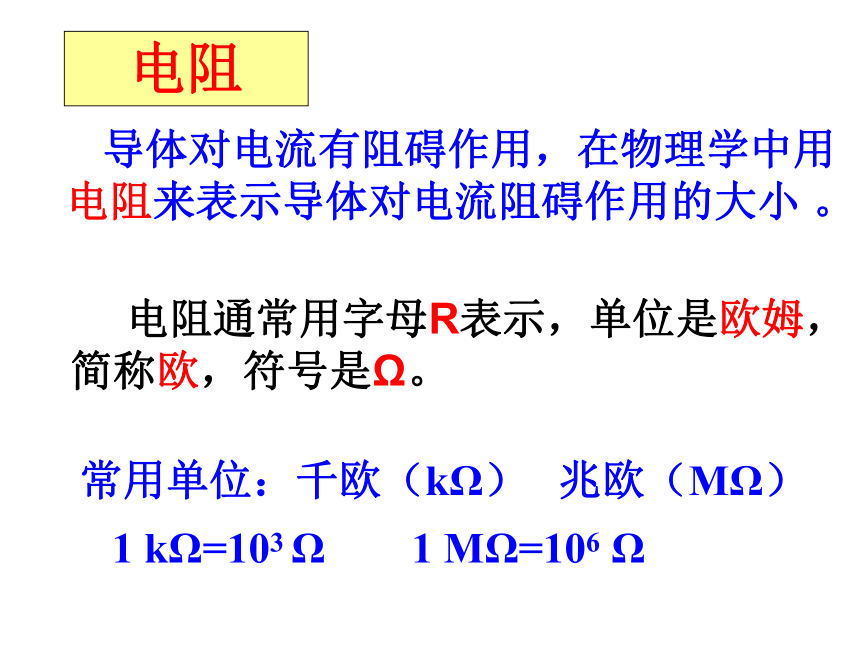

导体对电流有阻碍作用，在物理学中用电阻来表示导体对电流阻碍作用的大小
。
电阻通常用字母R表示，单位是欧姆，简称欧，符号是Ω。
常用单位：千欧（kΩ）
兆欧（MΩ）
1
kΩ=103
Ω
1
MΩ=106
Ω
电阻
欧姆简介：
欧姆(Georg
Simon
Ohm,1787～1854年)是德国物理学家。生于巴伐利亚埃尔兰根城。欧姆定律及其公式的发现，给电学的计算，带来了很大的方便。人们为了纪念他，将电阻的单位定为欧姆，简称“欧”。
1854年7月，欧姆在德国曼纳希逝世。

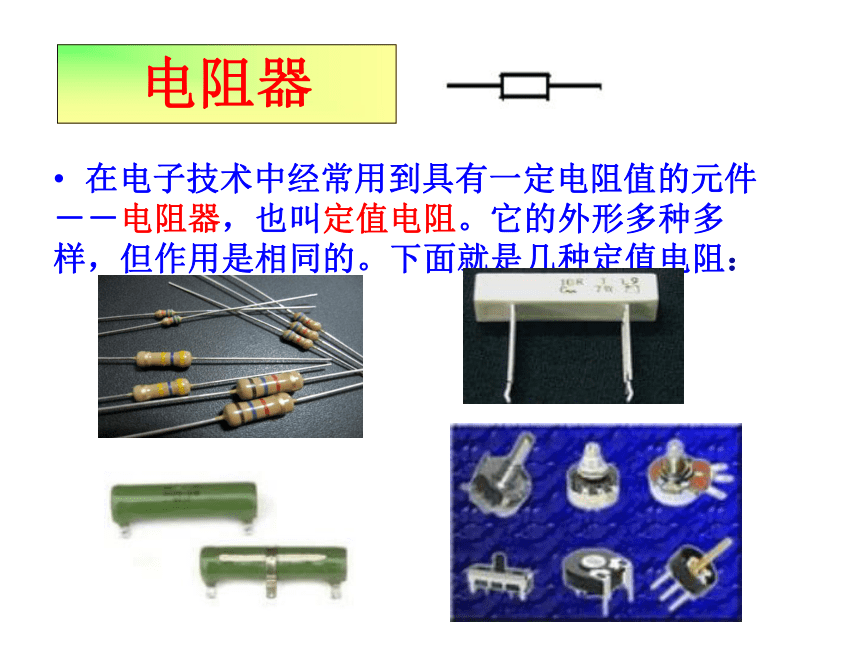

在电子技术中经常用到具有一定电阻值的元件
－－电阻器，也叫定值电阻。它的外形多种多
样，但作用是相同的。下面就是几种定值电阻：
电阻器

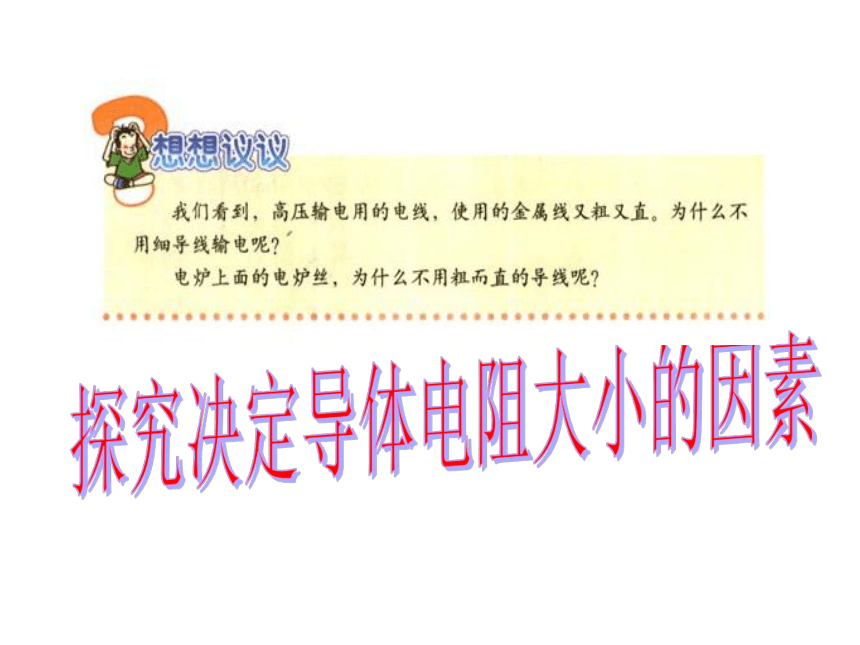

探究决定导体电阻大小的因素

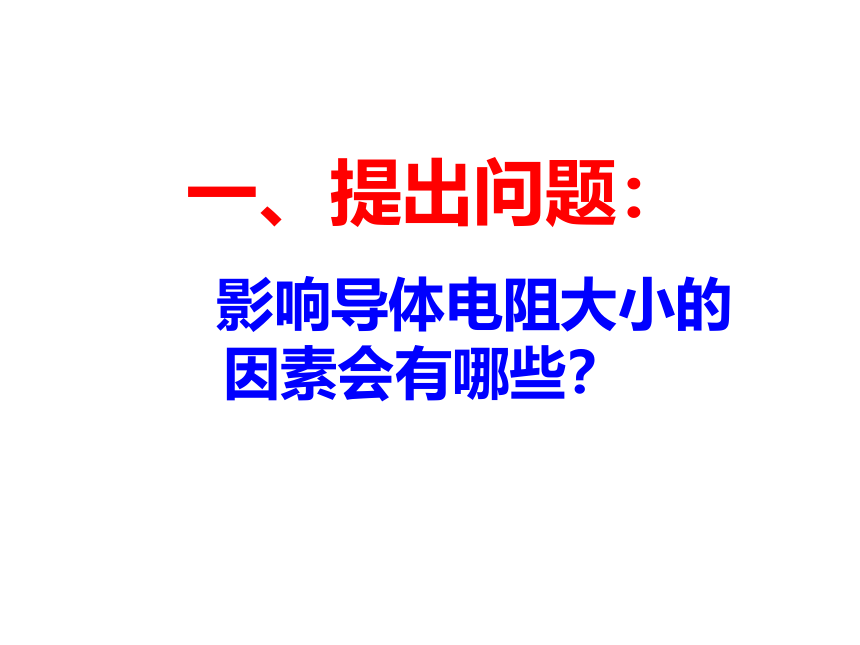

一、提出问题：
影响导体电阻大小的因素会有哪些？

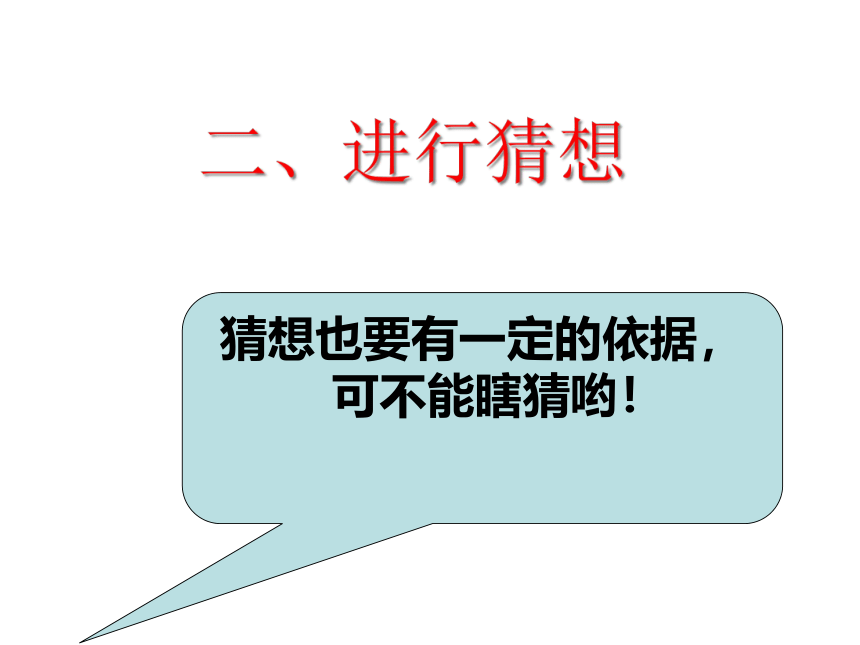

猜想也要有一定的依据，可不能瞎猜哟！
二、进行猜想
猜想一
导体的电阻可能与导体的长度有关
猜想二
导体的电阻可能与导体的粗细有关
猜想三
导体的电阻可能与导体的材料有关
猜想四
导体的电阻可能与导体的温度有关

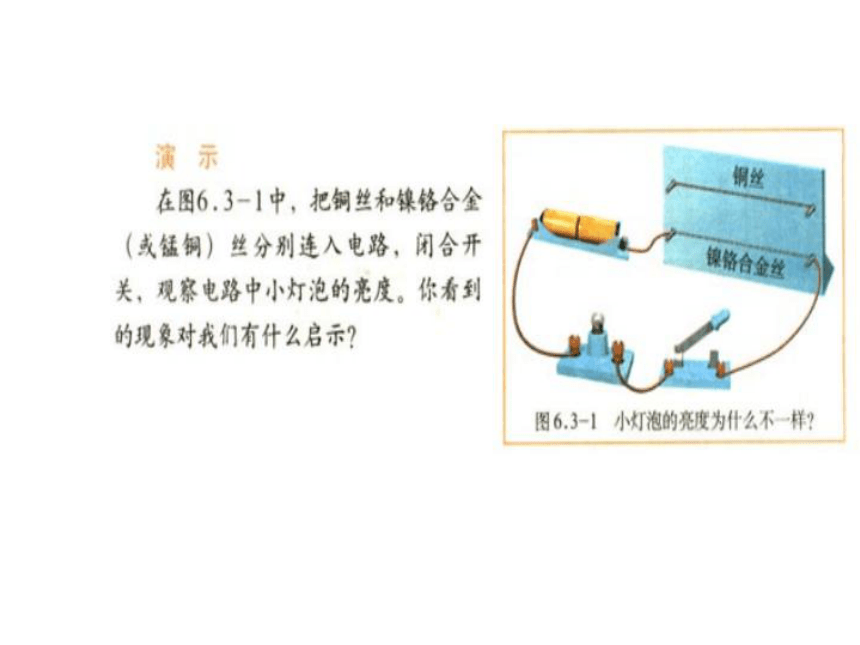

三、设计实验方案
你怎样知道导体电阻的大小？你能设计一个合理的电路吗?
通过比较灯的亮暗来判断，如灯亮，则对电流阻碍作用小，电阻小。
通过比较电流表中电流的大小，如电流大，则对电流的阻碍作用小，电阻小。
既可比较灯的亮暗，也可比较电流的大小
实验过程中需记录的内容有哪些？你能设计一张表格来表示吗？
导体
灯的亮暗
电流示数
电阻的大小
材料
长度
粗细
控制变量法:一个物理量可能与多个因素有关，我们必须一个一个因素来研究。研究时，只让其中一个因素改变，其余因素要保持不变。
思考：一个物理量可能与多个因素有关时，如何展开研究？
三、设计实验方案
导体
灯的亮度
电流表示数
电阻大小
甲(1米)
暗
小
大
乙(0.5米)
亮
大
小
[实验方案]
1．探究导体电阻与长度的关系。
控制的不变量有＿＿、＿＿、＿＿。
材料　粗细　温度
实验结果：
材料、粗细相同的导体，长度越大，电阻＿＿。
越大
暗
小
大
亮
大
小
二、研究导体的电阻与粗细的关系
[实验方案]
控制的不变量有＿＿、＿＿、＿＿。
导体
灯的亮度
电流表示数
电阻大小
甲(0.5mm2)
暗
小
大
乙(1mm2
)
亮
大
小
实验结果：
材料、长度相同的导体，越粗，电阻＿＿。
材料　长度　温度
暗
小
大
亮
大
小
越小
导体
灯的亮度
电流表示数
电阻大小
甲(锰铜)
亮
大
小
乙(镍铬)
暗
小
大
实验结果：
长度、粗细相同的导体，电阻大小与材料有关。
三．探究导体电阻与材料的关系。
[实验方案]
控制的不变量有＿＿、＿＿、＿＿。
长度　粗细　温度
亮
大
小
暗
小
大
你能设计实验探究导体电阻与温度的关系吗？
[讨论]
结论：金属导体温度越高，电阻越大，温度越低，电阻越小。
超导现象:
当温度降低到一定程度时，某些材料电阻消失。
1、导体的电阻是导体本身的一种性质，它的大小决定于导体的＿＿、
＿＿
和_______
。
小结
材料
长度
横截面积
2、导体的电阻还与导体的温度有关系。
在20℃时，长1米，横截面积1毫米2
的各种材料的电阻(欧姆)
材料
电阻(欧姆)
材料
电阻(欧姆)
银
0.016
铁
0.096
铜
0.017
锰铜合金
0.44
铝
0.027
镍铬合金
1.1
钨
0.052
橡胶
1019--1022
从表格中你发现了什么？
从表中可知，在同样条件下，＿、＿材料的电阻很小，＿＿材料的电阻很大。一般常用＿＿材料来做导线，＿＿来做绝缘体。
银　铜
橡胶
铜
橡胶
人体电阻的一般值是＿＿＿＿＿＿欧。出汗时，人体的电阻值较＿＿；干燥时，人体的电阻值较＿＿。
1000－2000
小
大
电压表的电阻很大，它接近绝缘体，所以电压表可以直接接在电源的两极。
有电压表存在的某段电路，一般被认为是开路的。
你知道吗？
电压表的导电性是接近导体还是绝缘体？
【练习题】
1．影响导体的电阻大小的因素
有＿＿、＿＿、＿＿_____和______。
2、“铜导线比铁导线的电阻小。”这种说法对吗？应当怎么说？
材料
长度
横截面积
温度
3、关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计）
（
）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电阻小
D
在做“研究电阻大小的因素”的实验时，为了便于研究，采用控制变量的方法，每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。
（1）为了研究电阻与导体材料的关系，应选用的两根导线是
；
（2）为了研究电阻与导体长度的关系，应选用导线C和导线
；
（3）为了研究电阻与
的关系，应选用导线A和导线D。
导线代号
A
B
C
D
E
F
G
长度/米
1
0.5
1.5
1
1.2
1.5
0.5
横截面积/毫米2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
拓展
C、F
C、G
导体粗细（横截面积）
