物理九年级人教版第十七章第四节欧姆定律在串并联电路中的应用(17张）

(共17张PPT)
人教版九年级全一册第十七章欧姆定律
第4节
欧姆定律在串、并联
电路中的应用
　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
1．欧姆定律
　　数学表达式
I
=
U
R
R=
U
I
U=
IR

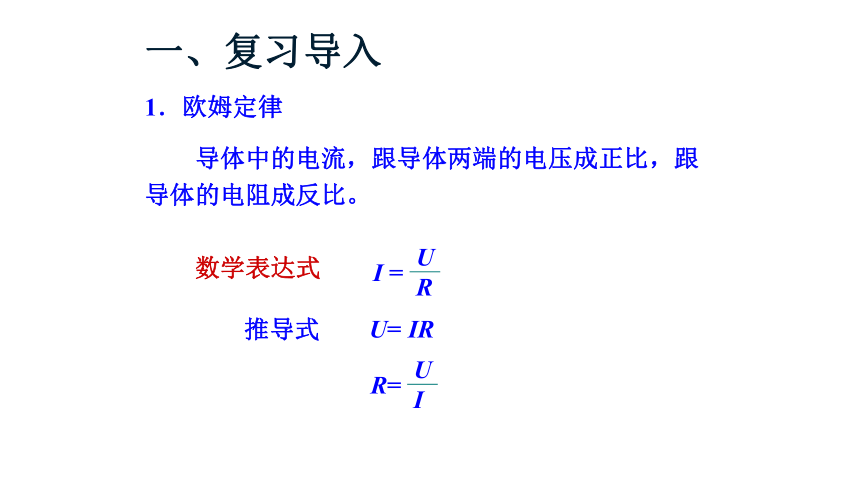

一、复习导入
推导式
　　（1）串联电路中各处的电流是相等的；
I=I1=I2=…=In
　　（2）串联电路中的总电压等于各部分电路的电压之和。
U=U1+U2+…+Un

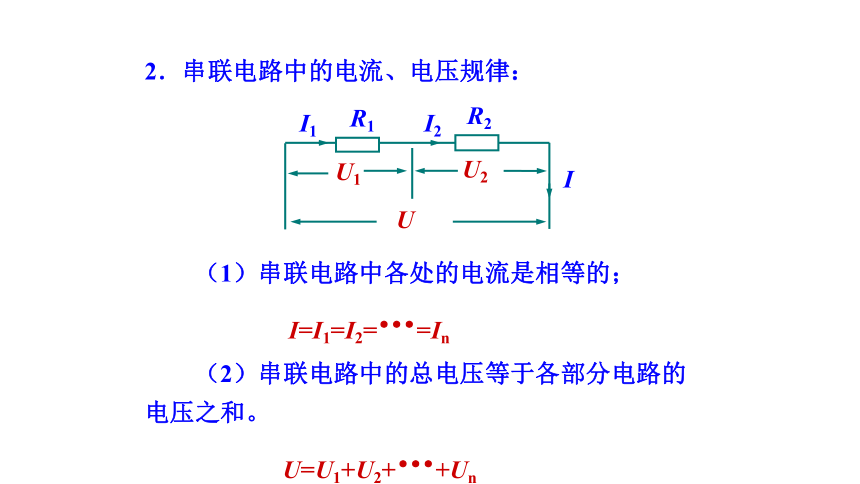

2．串联电路中的电流、电压规律：
R2
U
I
R1
U1
U2
I2
I1
I1
I
I2
R2
R1
U
　　（1）并联电路中干路电流等于各支路电流之和；
I=I1+I2+…+In
　　（2）并联电路中各支路两端电压相等。
U=U1=U2=…=Un

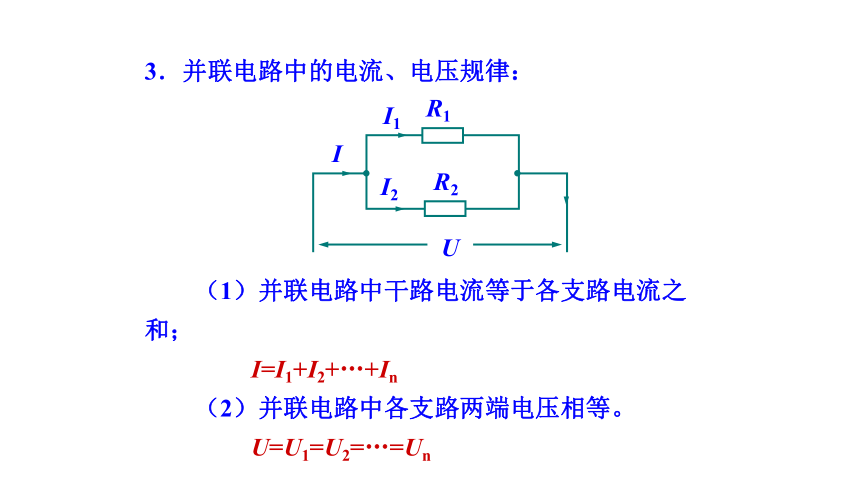

3．并联电路中的电流、电压规律：

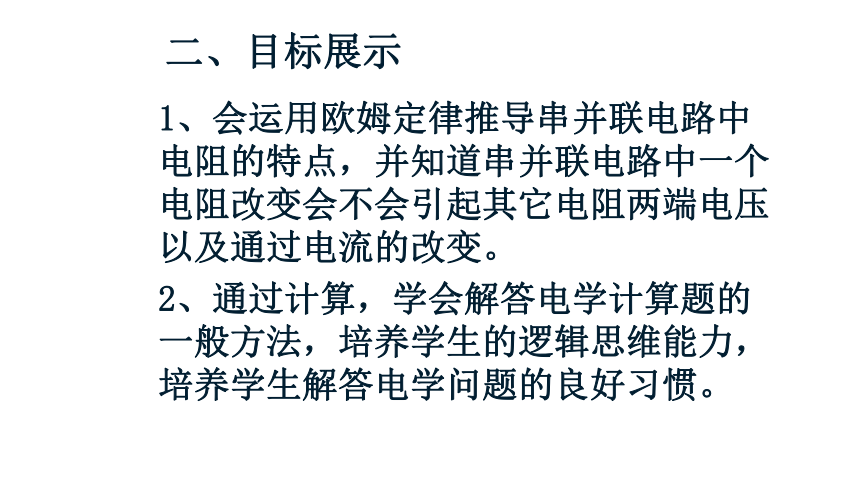

二、目标展示
1、会运用欧姆定律推导串并联电路中电阻的特点，并知道串并联电路中一个电阻改变会不会引起其它电阻两端电压以及通过电流的改变。
2、通过计算，学会解答电学计算题的一般方法，培养学生的逻辑思维能力，培养学生解答电学问题的良好习惯。

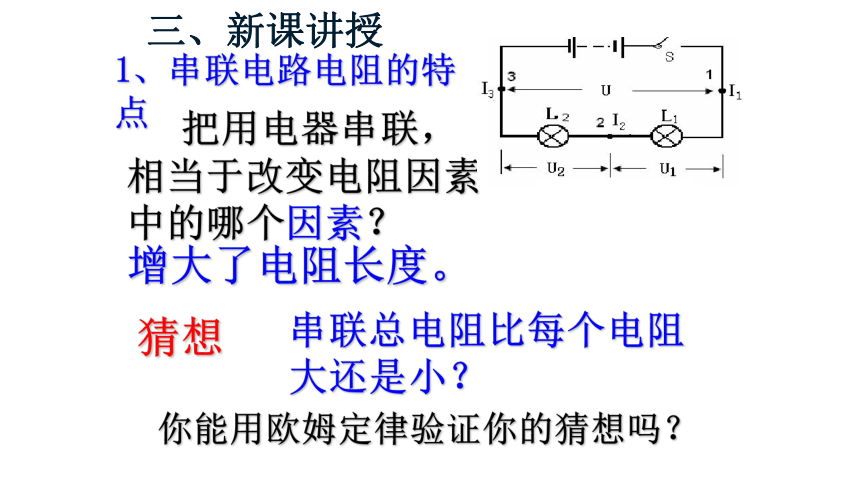

1、串联电路电阻的特点
把用电器串联，相当于改变电阻因素中的哪个因素？
增大了电阻长度。
猜想
串联总电阻比每个电阻大还是小？
你能用欧姆定律验证你的猜想吗？
三、新课讲授
1、串联电路电阻的特点

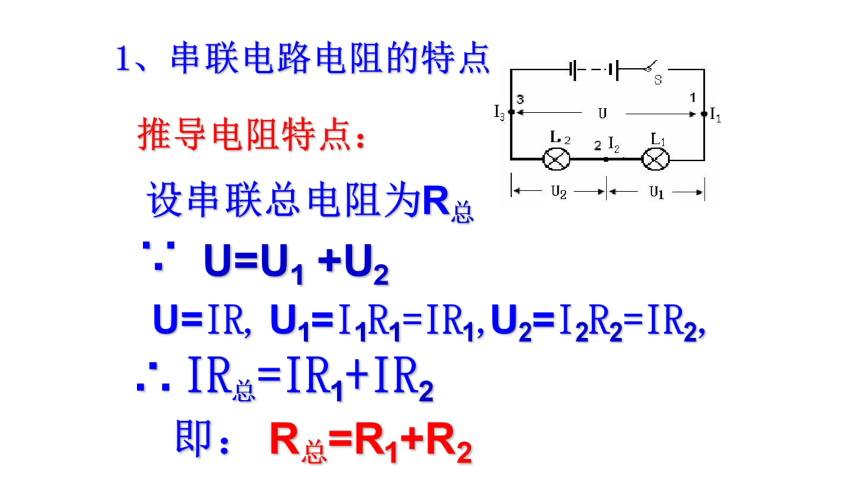

推导电阻特点：
∵
U=U1
+U2
设串联总电阻为R总
U=IR，
U1=I1R1=IR1，
U2=I2R2=IR2，
∴
IR总=IR1+IR2
即：
R总=R1+R2
1、串联电路电阻的特点
串联电路的总电阻，等于_________________。
各串联电阻之和
即：
R总=R1+R2
结论：
学生自主解答
例题1
如图所示，电阻R1为10?，电源两端电压为6V。开关闭S和后，求：（1）当滑动变阻器接入电路的电阻R2为50?，时通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R3为20?，时通过电阻R1的电流I'；
总结：
串联电路中通过某个电阻的电流或串联电路的电流等于电源两端的电压除于各分电阻之和。
当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变
2、并联电路电阻的特点
把用电器并联，相当于改变电阻因素中的哪个因素？
增大了导体横截面积。
猜想
并联总电阻比每个电阻大还是小？
2、并联电路电阻的特点
总电阻的倒数等于各并联导体电阻的倒数之和。
结论：
学生自己推导电阻
特点
1
-
R总
=
-
1
R1
+
-
1
R2
并联电路的总电阻比其中任何电阻都小。
将R1=1000Ω与R2=1Ω并联，则电路的总电阻可能（
）
A、在1~1000Ω之间；
B、大于1Ω；
C、大于1000Ω；
D、小于1Ω；
D
学生自主解答
例题2
如图所示，电阻R1为10?，电源两端电压为12V.开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为40?，时，通过电阻R1的电流I1和电路的总电流I；（2）当滑动变阻器接入电路的电阻R3为20?，时，通过电阻R1的电流I1'和电路的总电流I'。
总结：
当并联电路中的一个支路的电阻改变时，这个支路的电流会变化，干路电流也会发生变化，但另一个支路的电流和电压都不变
四、课堂小结
1、串联电路的特点
I=I1=I2
U=U1+U2
R=R1+R2
2、并联电路的特点
I=I1+I2
U=U1=U2
总电阻倒数等于支路电阻倒数之和。
五、当堂达标
练习册68页13题
