初中物理人教版九年级全一册第十九章第二节家庭电路中电流过大的原因练习题（word版含答案解析）

初中物理人教版九年级全一册第十九章第二节家庭电路中电流过大的原因练习题
一、单选题
下列三个现象，其中可能引起保险丝熔断的是
灯头里的两个线头相碰；
插座中的两线头相碰；
照明电路的开关里两线头相碰．
A.
B.
C.
D.
家庭电路中总电流过大的原因，一是短路，二是
A.
用电器通电时间过大
B.
总电阻过大
C.
用电器总功率过大
D.
电流做功过多
在生活中，我们有时会遇到以下几种情况：电路中增加大功率的用电器；插座中的两个线头相碰；开关中的两个线头相碰；户外输电线绝缘皮破损．在上述情况中，可能引起家庭电路中空气开关跳闸的是
A.
和
B.
和
C.
和
D.
和
空气开关可以实现过流保护、短路保护等，漏电保护器是漏电保护，简单地说：漏电保护器主要保护人身安全的，空气开关只保护线路。小明在家里安装电路时，若出现以下情况：灯头里的两线头相碰插座中的两线头相碰拉线开关里的两个线头相碰照明电路里闸刀开关的两线头相碰电路中接入大功率用电器进户火线绝缘皮破损，这些情况中可能引起空气开关“跳闸”的是
A.
B.
C.
D.
某同学家中的电能表标有“220V，”的字样，家中正在使用着一台80W的电视机，两盏40W的日光灯。此时需要再用一个25W的台灯，可每当台灯的插头插进插座时，台灯不亮，空气开关就“跳闸”，发生这种现象的原因可能是
A.
用电器的总功率过大
B.
台灯断路
C.
台灯插头短路
D.
电视机的功率突然大增

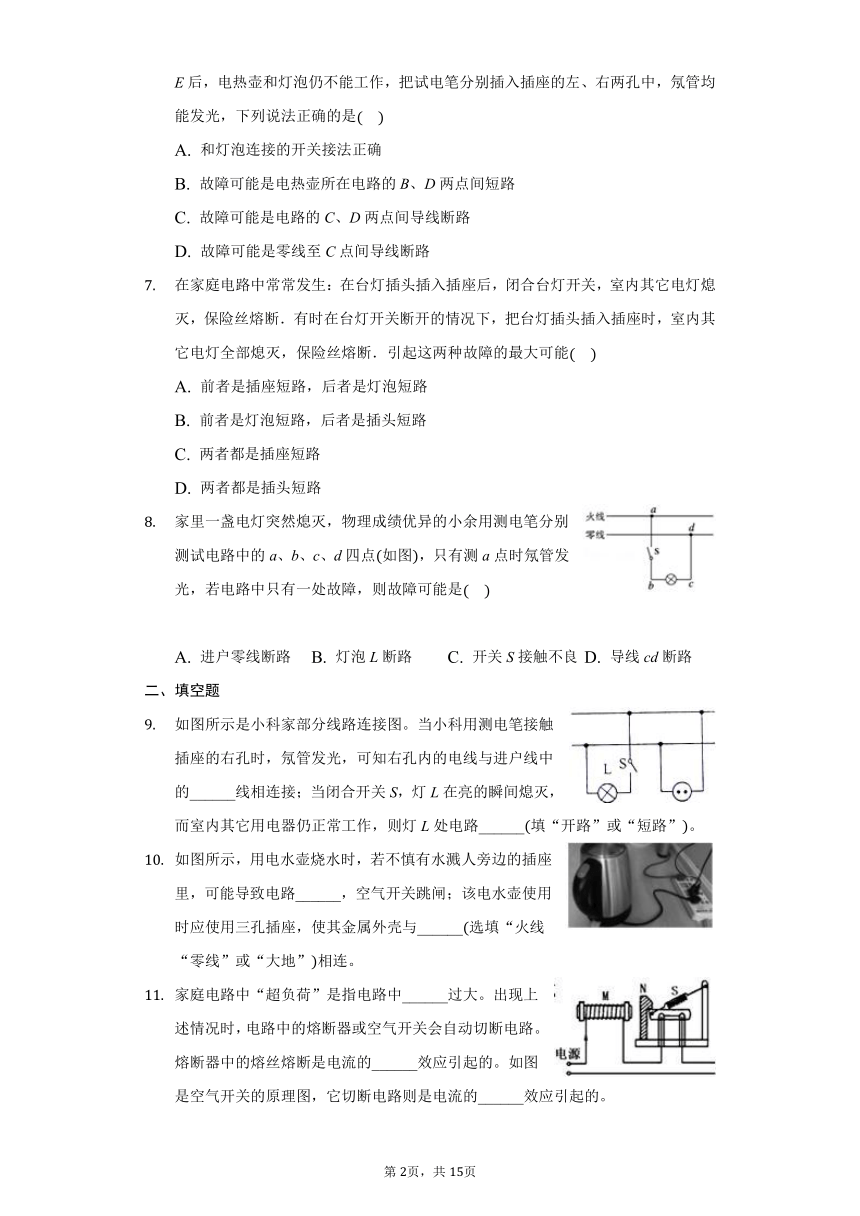

如图所示是某同学家的部分电路，开始时各部分正常工作，当电饭煲的插头插入插座后，正常烧水的电热壶突然不工作了，灯泡也熄灭了，拔出电饭煲的插头E后，电热壶和灯泡仍不能工作，把试电笔分别插入插座的左、右两孔中，氖管均能发光，下列说法正确的是
A.
和灯泡连接的开关接法正确
B.
故障可能是电热壶所在电路的B、D两点间短路
C.
故障可能是电路的C、D两点间导线断路
D.
故障可能是零线至C点间导线断路
在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能
A.
前者是插座短路，后者是灯泡短路
B.
前者是灯泡短路，后者是插头短路
C.
两者都是插座短路
D.
两者都是插头短路
家里一盏电灯突然熄灭，物理成绩优异的小余用测电笔分别测试电路中的a、b、c、d四点如图，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是
A.
进户零线断路
B.
灯泡L断路
C.
开关S接触不良
D.
导线cd断路
二、填空题
如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的______线相连接；当闭合开关S，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路______填“开路”或“短路”。
如图所示，用电水壶烧水时，若不慎有水溅人旁边的插座里，可能导致电路______，空气开关跳闸；该电水壶使用时应使用三孔插座，使其金属外壳与______选填“火线“零线”或“大地”相连。
家庭电路中“超负荷”是指电路中______过大。出现上述情况时，电路中的熔断器或空气开关会自动切断电路。熔断器中的熔丝熔断是电流的______效应引起的。如图是空气开关的原理图，它切断电路则是电流的______效应引起的。

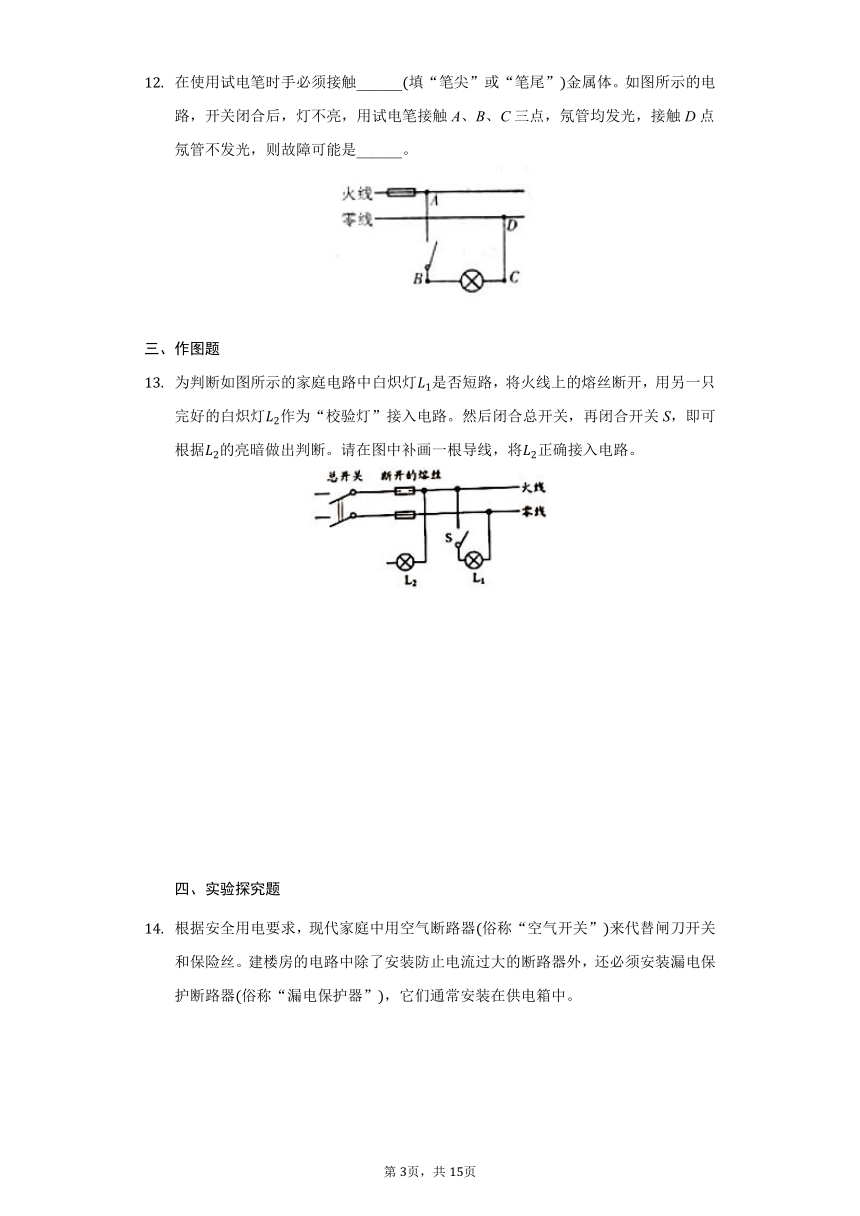

在使用试电笔时手必须接触______填“笔尖”或“笔尾”金属体。如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是______。
三、作图题
为判断如图所示的家庭电路中白炽灯是否短路，将火线上的熔丝断开，用另一只完好的白炽灯作为“校验灯”接入电路。然后闭合总开关，再闭合开关S，即可根据的亮暗做出判断。请在图中补画一根导线，将正确接入电路。
四、实验探究题
根据安全用电要求，现代家庭中用空气断路器俗称“空气开关”来代替闸刀开关和保险丝。建楼房的电路中除了安装防止电流过大的断路器外，还必须安装漏电保护断路器俗称“漏电保护器”，它们通常安装在供电箱中。

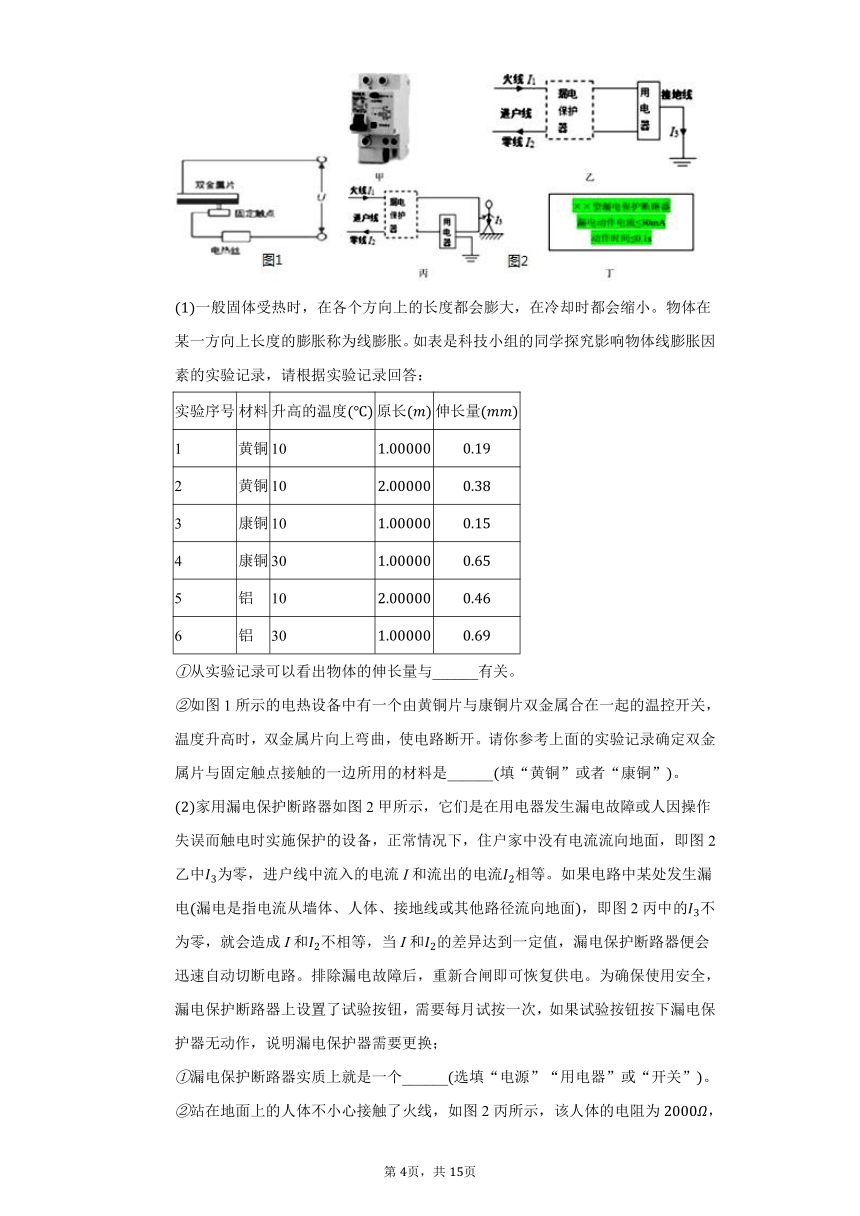

一般固体受热时，在各个方向上的长度都会膨大，在冷却时都会缩小。物体在某一方向上长度的膨胀称为线膨胀。如表是科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答：
实验序号
材料
升高的温度
原长
伸长量
1
黄铜
10
2
黄铜
10
3
康铜
10
4
康铜
30
5
铝
10
6
铝
30
从实验记录可以看出物体的伸长量与______有关。
如图1所示的电热设备中有一个由黄铜片与康铜片双金属合在一起的温控开关，温度升高时，双金属片向上弯曲，使电路断开。请你参考上面的实验记录确定双金属片与固定触点接触的一边所用的材料是______填“黄铜”或者“康铜”。
家用漏电保护断路器如图2甲所示，它们是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图2乙中为零，进户线中流入的电流I和流出的电流相等。如果电路中某处发生漏电漏电是指电流从墙体、人体、接地线或其他路径流向地面，即图2丙中的不为零，就会造成I和不相等，当I和的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换；
漏电保护断路器实质上就是一个______选填“电源”“用电器”或“开关”。
站在地面上的人体不小心接触了火线，如图2丙所示，该人体的电阻为，人与地面、电线等的接触电阻为，电路中安装了规格为如图2丁所示的漏电保护断路器，试分析说明该漏电保护断路器能否及时断开电路______。

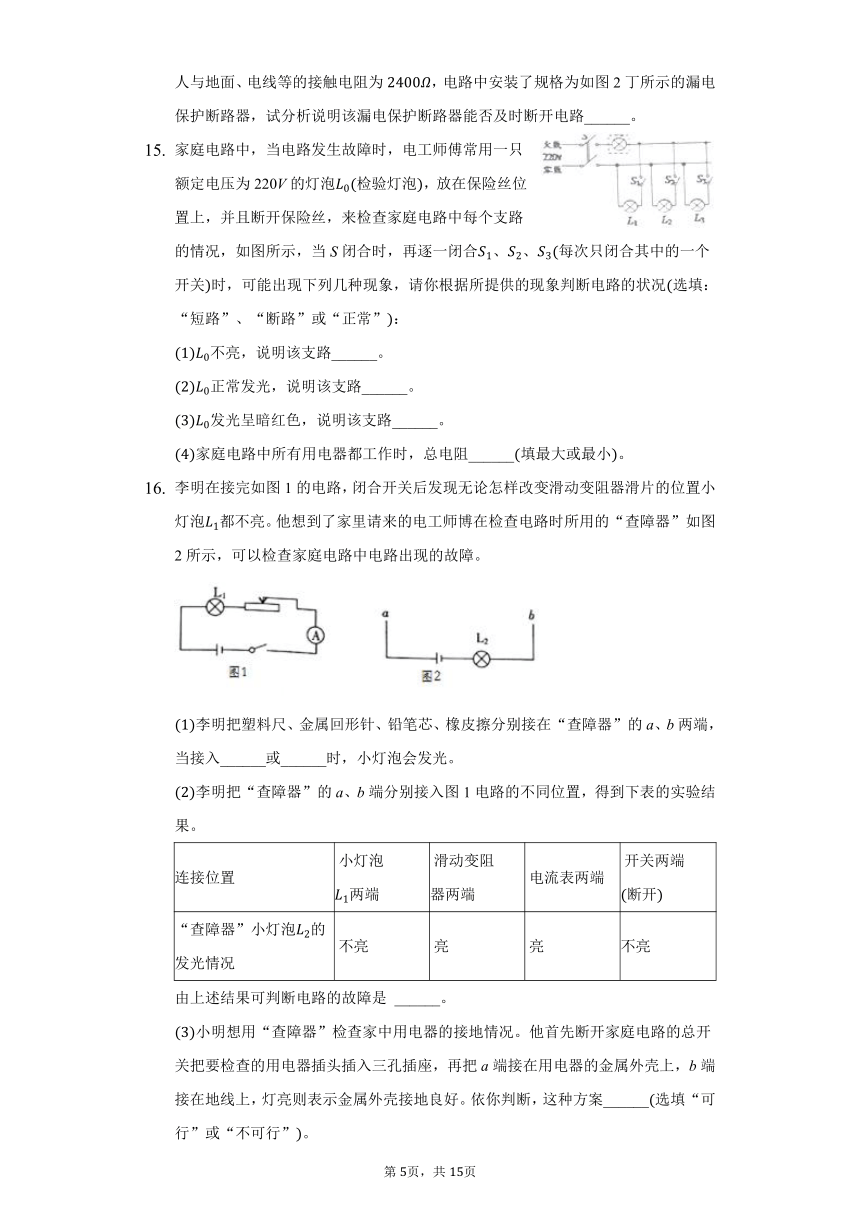

家庭电路中，当电路发生故障时，电工师傅常用一只额定电压为220V的灯泡检验灯泡，放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图所示，当S闭合时，再逐一闭合、、每次只闭合其中的一个开关时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况选填：“短路”、“断路”或“正常”：
不亮，说明该支路______。
正常发光，说明该支路______。
发光呈暗红色，说明该支路______。
家庭电路中所有用电器都工作时，总电阻______填最大或最小。
李明在接完如图1的电路，闭合开关后发现无论怎样改变滑动变阻器滑片的位置小灯泡都不亮。他想到了家里请来的电工师博在检查电路时所用的“查障器”如图2所示，可以检查家庭电路中电路出现的故障。
李明把塑料尺、金属回形针、铅笔芯、橡皮擦分别接在“查障器”的a、b两端，当接入______或______时，小灯泡会发光。
李明把“查障器”的a、b端分别接入图1电路的不同位置，得到下表的实验结果。
连接位置
?小灯泡
两端
?滑动变阻
器两端
?电流表两端
?开关两端
断开
“查障器”小灯泡的发光情况
?不亮
?亮
?亮
不亮
由上述结果可判断电路的故障是
______。
小明想用“查障器”检查家中用电器的接地情况。他首先断开家庭电路的总开关把要检查的用电器插头插入三孔插座，再把a端接在用电器的金属外壳上，b端接在地线上，灯亮则表示金属外壳接地良好。依你判断，这种方案______选填“可行”或“不可行”。
五、综合题
阅读短文，回答问题：
漏电保护器根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中为零，进户线中流入的电流和流出的电流相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电漏电是指电流从墙体、人体、接地线或其他路径流向地面，即图中的不为零，就会造成和不相等，当和的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
如果发生漏电，电流和大小______相等不等。
关于漏电保护器，下列说法正确的是______；
A.正常情况下家庭电路中火线中的电流大于零线中的电流
B.漏电保护器跳闸后按下试验按钮即可恢复供电
C.当电路发生短路时，漏电保护器会自动切断电路
D.站在绝缘凳子的人单手触摸火线，漏电保护器不会切断电路
由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器______会不会断开。
站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为，人与地面、电线等的接触电阻为电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器______能不能及时断开电路。
漏电保护器的试验电路由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是______图中虚线框表示漏电保护器。
答案和解析
1.【答案】B
【解析】解：灯头里的两个线头相碰，导致电路的火线和零线相连造成短路，造成电路电流过大，使保险丝熔断，符合题意；
插座中的两个线头相碰，导致电路的火线和零线相连造成短路，造成电路电流过大，使保险丝熔断，符合题意；
开关闭合时，就是为了使电路接通，所以在电路正常时，开关中的两个线头相碰不会造成危害，不符合题意；
故符合题意；
故选B．
电路中保险丝熔断是由于电路中电流过大造成的，家庭电路中电流过大的原因是短路或总功率过大造成的．
不要机械的背诵电路电流过大的原因，要分析为什么会造成电路电流过大，这是理解记忆，记忆长久．
2.【答案】C
【解析】解：家庭电流中电流过大总共有两个原因：短路和总功率过大．当导线短路时，电流直接通过导线，由于导线电阻很小，导致电流过大．当用电器总功率过大时，根据公式，电流会非常大．
故选C．
家庭电流中电流过大总共有两个原因：短路和总功率过大．
本题考查学生对电流过大原因的判断，需要理解短路和公式．
3.【答案】A
【解析】解：
电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；
插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；
开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；
户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。
可见，可能引起家庭电路中空气开关跳闸的是。
故选：A。
家庭电路中电流过大，会引起家庭电路中空气开关跳闸。其原因主要有两种，一是用电器短路，二是用电器的总功率过大。根据各种情况中的现象，进行判断。
本题考查了家庭电路电流过大的原因：发生短路或同时工作的用电器的总功率过大。
4.【答案】C
【解析】解：
灯头里的两线头相碰，会造成电路短路，从而造成电流过大，会引起空气开关“跳闸”；
插座中的两线头相碰，会造成电路短路，从而造成电流过大，会引起空气开关“跳闸”；
拉线开关里的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，空气开关不会“跳闸”；
照明电路里闸刀开关的两线头相碰，会导致火线与零线直接接触，造成电路短路，空气开关会“跳闸”；
电路中接入大功率用电器，会导致用电器的总功率过大，会导致电流过大，可能引起空气开关“跳闸”；
进户火线绝缘皮破损，可能造成漏电或触电，但不会引起家庭电路电流过大，空气开关不会“跳闸”。
综上所述，这些情况中可能引起空气开关“跳闸”的是。
故选C。
空气开关可以实现过流保护、短路保护，即电路中电流过大时，会发生“跳闸”。家庭电路中电流过大，其原因主要有两种，一是用电器短路，二是用电器的总功率过大。
本题考查了家庭电路电流过大的原因：发生短路或同时工作的用电器的总功率过大。
5.【答案】C
【解析】解：由电能表上的参数可得，电路中允许的最大功率为：；而家中使用的用电器的总功率为远小于电能表的最大功率；故空气开关跳闸不是因为功率过大，而是由于短路引起；
当台灯的插头插进插座时，空气开关就“跳闸”，则说明是由于插头或台灯短路。
故选：C。
家庭电路中电流过大的原因有两个：短路和总功率过大。
本题考查对家庭电路故障短路的分析判断能力，空气开关跳闸的原因有两个：总功率过大和发生短路。
6.【答案】D
【解析】解：
A、为了保证用电的安全，开关应该接在火线和灯泡之间，图中开关接在零线上，则和灯泡连接的开关接法错误，故A错误；
BCD、将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，这表明干路中是没有电流的，即干路中出现了断路现象；拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光，说明插座的两个孔都是与火线相连的，所以故障是零线断路；若C、D两点间零线断路，则灯泡会发光，所以是入户零线至C点间的导线断路，故BC错误，D正确。
故选：D。
正在烧水的电热壶和电灯突然不能工作，说明有地方断路了，把测电笔分别插入插座的左、右孔，氖管均发光，说明进户零线断路。
本题考查了家庭电路故障的分析。测电笔能亮，说明火线上有电，而测电笔接触零线时本该不亮，但也亮了，说明是零线断路了。
7.【答案】B
【解析】解：AC、由台灯插头未插入插座时室内电灯正常发光可知，插座处没有短路，若插座短路时，没插插头就短路，故A和C不正确；
BD、在台灯插头插入插座后，闭合开关，室内其他电灯熄灭，保险丝熔断，这是灯泡短路造成的．因为灯泡短路时，闭合开关，就会造成火线与零线间的短路，此时电路中电流过大，烧断保险丝；故前者是灯泡短路；???
在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断，这是插头短路引起．因为插头短路时，一旦插头插入插座，就会造成火线与零线间的短路，此时电路中电流过大，烧断保险丝．故后者是插座短路．
综上所述B正确，D错误．
故选B．
家庭电路中的保险丝熔断，是由于电路中的电流过大．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，台灯的功率一般较小，因此造成保险丝熔断的原因不会是因台灯的功率过大，这两种情况都是由于发生短路造成的．
本题考查对家庭电路故障的分析判断能力．解题的关键是要理解家庭电路中保险丝熔断是电流过大造成的，可能是电路的总功率过大，也可能是发生了短路．
8.【答案】C
【解析】
【分析】
本题考查学生对家庭电路中故障的分析，需要掌握测电笔的使用方法。
测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常。
【解答】
用试电笔接触电路中的a、b、c、d四点时，只有测a点时氖管发光，说明a点与火线是接通的，b、c、d三点与火线间断开，所以故障可能是开关处断路或开关接触不良，故C正确，ABD错误。
故选C。
9.【答案】火
?
开路
【解析】解：因为小科用测电笔接触插座的右孔时，氖管发光，因此右孔与电源的火线相连；
因为闭合开关S，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，因此可以说明是灯泡所在的支路出现故障，如果短路，整个电路都不会工作，因此是灯泡发生断路。
故答案为火，开路。
当测电笔与火线接触时，电笔中的氖管会发光；当测电笔与零线接触时，氖管不发光；
根据并联电路互不影响的特点分析电路故障的原因，即当灯泡不发光，其它支路正常工作时，说明灯泡所在的支路出现故障。
本题考查测电笔的使用以及家庭电路故障分析的掌握情况，注意家庭电路故障主要从短路和断路两方面分析。
10.【答案】短路?
大地
【解析】解：由于水是导体，所以用电水壶烧水时，若不慎有水溅入旁边的插座里，使得火线和零线直接连通，即可能导致电路短路。
为了安全使用，电水壶的金属外壳应接地，这样即使外壳带电，电流也能通过地线流入大地，不会对人造成伤害。
故答案为：短路；大地。
水是导体；火线和零线直接连通时，会导致电路短路。
对于金属外壳的用电器为了避免外壳带电时造成触电事故，外壳要通过三线插头中的地线与大地相通。
留心观察家庭电路中的隐患，避免触电事故的发生。
掌握家庭电路中跳闸或保险丝熔断的原因，排除故障，避免触电事故发生。
11.【答案】电流
?
热
?
磁
【解析】解：电线都有允许通过的最大电流值，如果电流超过允许通过的最大电流值，则电流会使电线发热引起火灾，这就是物理中所说的过载，也就是我们生活中所说的“超负荷”；
???
电流通过导体时电能转化成热，这种现象叫电流的热效应。熔断器中的熔丝就是保险丝，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔丝的温度升高而被熔断，所以熔丝熔断是电流的热效应引起的；
???
通电导线周围存在磁场，这种现象叫电流的磁效应。由图可知，空气开关中有一个电磁铁电磁铁的原理是电流的磁效应，当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的。
故答案为电流，热，磁。
电线“超负荷”是生活用语，它实际就是指物理中的过载，是由电路中电流过大引起的；
保险丝是用电阻率比较大、熔点比较低的铅锑合金制成的，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断；
空气开关是由电磁铁、衔铁、触点和弹簧组成的，当电路中电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，则脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在弹簧的作用下被迅速分断。
本题考查了学生对“超负荷”的认识以及对熔丝和空气开关原理的了解，它们都是物理知识在生活中的实际应用，要记住电流的热效应和磁效应。
12.【答案】笔尾?
CD间断路
【解析】解：
常用测电笔辨别火线和零线，使用测电笔时，手要接触测电笔尾部的金属体，笔尖接触电线，如果氖管发光，表示接触的是火线；
开关闭合后，灯不亮，用试电笔测试A、B、C三点，氖管都发光，这说明从火线到ABC点之间的电路都是完好的，没有断路；而试电笔测试D点时，氖管不发光，这说明C点到D之间的导线出现断路。
故答案为：笔尾；CD间断路。
试电笔的用途：辨别火线和零线；试电笔的使用方法：使用试电笔时，手要接触试电笔尾部的金属体，笔尖接触电线，氖管发光表明接触的是火线，不发光是零线；
用试电笔测试A、B、C三点，氖管都发光，这说明A、B、C与火线是连通的，据此判断。
本题考查了试电笔的使用及家庭电路故障的判断，属于基本技能的考查。
13.【答案】解：
将火线上的熔丝断开，把校验灯接入电路，当短路时，只有校验灯接入电路，此时校验灯正常发光，亮度较亮；当支路正常时，校验灯和灯泡串联接入电路，此时校验灯两端的电压小于电源电压，其发光较暗；当断路时，无电流通过校验灯，校验灯不发光，所以应将校验灯并联在火线熔丝的两端，如图所示：
。
【解析】校验灯的额定电压等于电源电压220V；当电路发生断路时，校验灯不会发光；当校验灯两端的电压等于额定电压时，校验灯发光较亮，说明电路中有短路故障；当校验灯两端的电压小于电源电压时，校验灯发光较暗，说明电路是正常的；据此判定校验灯的连接方式。
此题使用检验灯来判断电路故障，要知道判断方法和检验灯的连接方法，在生活中要会运用。
14.【答案】材料、原长、升高的温度?
黄铜?
开关?
通过漏电保护器的电流为：大于30mA；所以能及时切断电路
【解析】解：
比较实验1、2、3可知，当材料和升高的温度相同时，长度越大，伸长量越大；
比较实验3和4可知，当材料和原长相同时，温度越高，伸长量越大；
比较1、3可知，当升高温度和原长相同时，材料不同，伸长量不同。
那么得到：物体的伸长量与材料、原长和升高的温度有关；
双金属片向上弯曲，说明上面的膨胀小，下面的膨胀大。根据表格可知，下面与触点接触的肯定是黄铜，上面的是康铜；
漏电保护器是在人体触电时切断电路的，因此本质上它就是一个开关；
通过漏电保护器的电流为：大于30mA；所以能及时切断电路。
故答案为：材料、原长、升高的温度；黄铜；开关；通过漏电保护器的电流为：大于30mA；所以能及时切断电路。
分别将实验1、2、3比较，实验3和4比较，实验1、3比较即可得到结论；
向上弯曲，说明上面的膨胀的小，下面的膨胀的多；
根据漏电保护器的作用分析；
人体与地面、电线串联，首先根据计算出总电阻，然后根据计算出总电流，最后与丁中的动作电流比较即可。
本题考查了学生获取信息解决实际问题的能力，涉及到欧姆定律的应用等，根据题意得出漏电保护器的工作原理是关键。
15.【答案】断路?
短路?
正常?
最小
【解析】解：
当不亮时，说明电路是断路状态。
当正常发光时，说明得到了220V的电压，则该支路发生了短路。
发光呈暗红色时，说明与是串联的，两个灯分得的电压都小于220V，故不能正常发光，反而说明是正常的。
在家庭电路中，所有用电器同时工作时，总电流最大，由可知，此时总电阻最小。
故答案为：断路；短路；正常；最小。
额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常暗红色说明该支路工作正常，“校验灯”不发光说明该支路断路。
家庭电路各用电器并联，同时工作的用电器越多，总电流越大，利用可以判断总电阻的大小。
此题考查了用校验灯检修家庭电路的故障，根据校验灯的三种状态可以快速得出电路是否存在故障，具有较强的实用性。
16.【答案】金属回形针；铅笔芯；小灯泡断路；可行
【解析】解：
常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等，提供的材料中金属回形针和铅笔芯是导体，因此把它们分别接在“查障器”的a、b两端，小灯泡能发光。
当“查障器”小灯泡发光，说明被检测电路为通路；
由表格信息可知：
当“查障器”接在灯泡两端时，小灯泡不发光，说明电路为断路，即小灯泡断路；
当“查障器”接在滑动变阻器两端时，小灯泡发光，说明电路为通路，即滑动变阻器没有故障；
当“查障器”接在电流表两端时，小灯泡发光，说明电路为通路，即电流表没有故障；
当“查障器”接在开关两端且断开时，小灯泡不发光，说明电路为断路，因开关是断开的，故不能判断开关有没有故障；
由上述结果可判断电路的故障是小灯泡断路；
小明想用“查障器”检查家中用电器的接地情况，他首先断开家庭电路的总开关把要检查的用电器插头插入三孔插座，再把a端接在用电器的金属外壳上，b端接在地线上；若金属外壳接地良好，查障器会构成闭合回路，灯泡会发光，所以这种方案可行。
故答案为：金属回形针；铅笔芯；小灯泡断路；可行。
要使小灯泡发光，在金属夹之间必须接入导体，容易导电的物体是导体，不容易导电的物体是绝缘体。
当“查障器”小灯泡发光，说明电路为通路；
从灯泡是否发光，可判断这种做法是否可行。
本题是一道综合性题目，包含了导体、故障分析的相关知识，考查内容较多，但是难度不是很大。
17.【答案】不等?
D?
会?
能?
B
【解析】解：电路中某处发生漏电漏电是指电流从墙体、人体、接地线或其他路径流向地面，即图中的不为零，就会造成和不相等；
A.正常情况下家庭电路中火线中的电流等于零线中的电流，故A错误；
B.漏电保护器跳闸后，需要检查电路故障，排除故障后，按下试验按钮，才能恢复供电，故B错误；
C.当电路发生短路时，进户线中流入的电流和流出的电流相等，漏电保护器不会切断电路，故C错误；
D.人站在绝缘物上双手分别触摸火线与零线，进户线中流入的电流和流出的电流相等，漏电保护器不会切断电路，故D正确；
故选B。
由图乙可知，火线中的电流一部分通过零线，一部分流向大地，即三电流之间的关系：；
零线接地，流出电流为零，和的差异很大，漏电保护器立即断开；
站在地面上的人体不小心接触了火线时，因串联电路中总电阻等于各分电阻之和，
所以，此时漏电电流：，
由图丙可知，额定动作电流，因，所以，该漏电保护器能及时断开电路；
、闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻R短路，所以闭合开关不影响电路，故D错误；
B、闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流，可以模拟漏电情形，故B正确；
CD、闭合开关S时，通过虚线框内火线和零线的电流相等，此时无法模拟漏电情形，故CD错误；
故答案为：不等；；会；能；。
根据文中漏电保护器使用原理分析判断；
人触电时，其两端的电压为220V，根据欧姆定律求出此时漏电电流；然后与图丁中的额定动作电流相比较即可得出答案；
零线接地，流出电流为零，和的差异很大，根据漏电保护器的原理进行解答。
根据题意可知，漏电保护器在检测到通过虚线框内火线与零线的电流不相等时，会切断电源，否则不会切断电源，据此选择符合题意的电路图。
本题考查了学生获取信息解决实际问题的能力，涉及到欧姆定律的应用和电路图的连接等，根据题意得出漏电保护器的工作原理是关键。
