初中物理人教版九年级全一册第十九章第一节家庭电路练习题（word解析版）

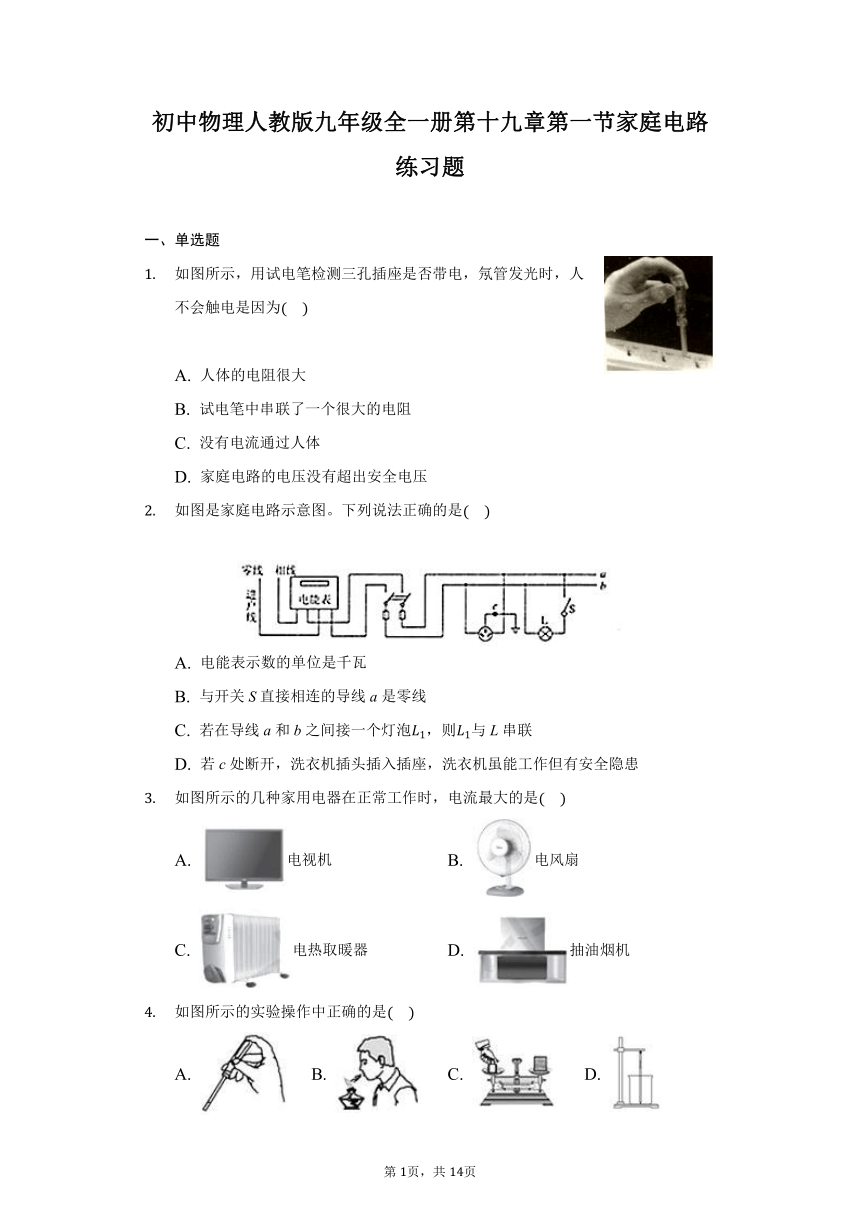

初中物理人教版九年级全一册第十九章第一节家庭电路练习题
一、单选题
如图所示，用试电笔检测三孔插座是否带电，氖管发光时，人不会触电是因为
A.
人体的电阻很大
B.
试电笔中串联了一个很大的电阻
C.
没有电流通过人体
D.
家庭电路的电压没有超出安全电压
如图是家庭电路示意图。下列说法正确的是
A.
电能表示数的单位是千瓦
B.
与开关S直接相连的导线a是零线
C.
若在导线a和b之间接一个灯泡，则与L串联
D.
若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
如图所示的几种家用电器在正常工作时，电流最大的是
A.
电视机
B.
电风扇
C.
电热取暖器
D.
抽油烟机
如图所示的实验操作中正确的是
A.
B.
C.
D.

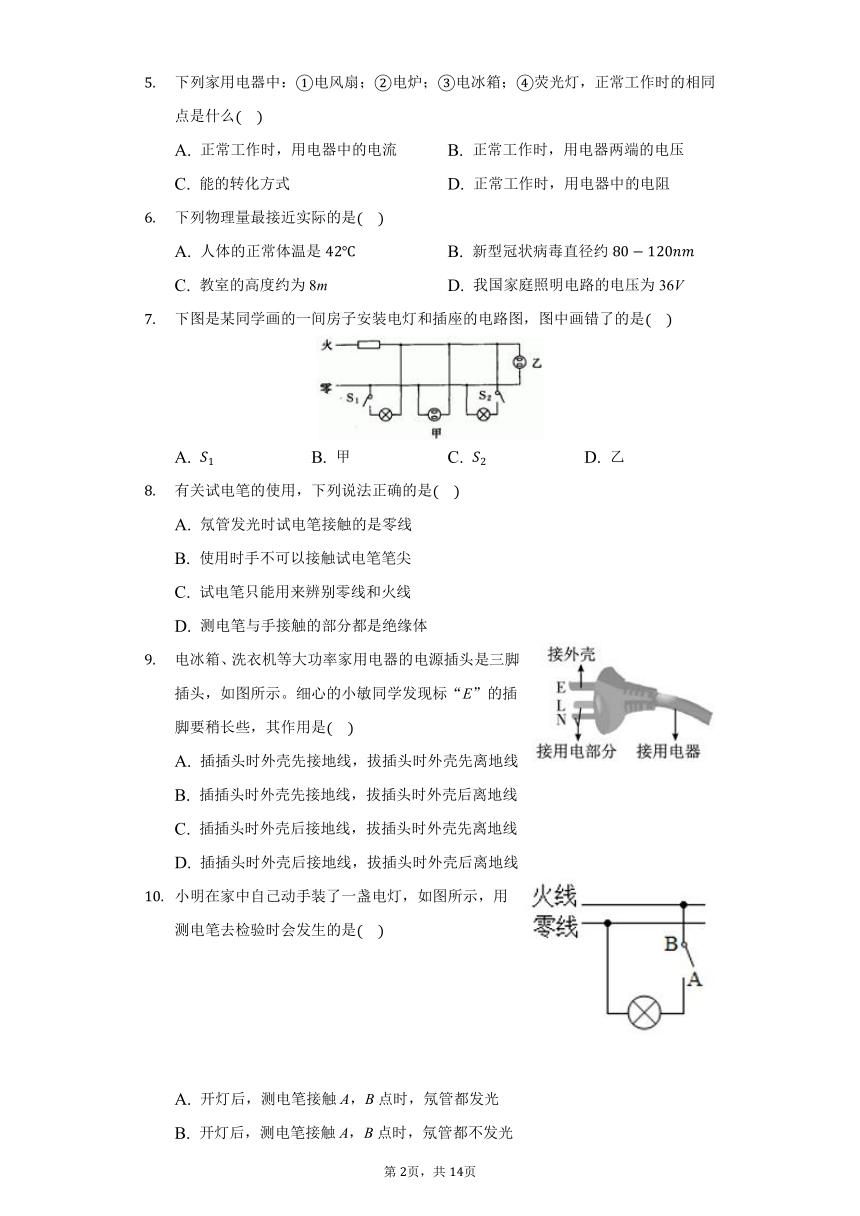

下列家用电器中：电风扇；电炉；电冰箱；荧光灯，正常工作时的相同点是什么
A.
正常工作时，用电器中的电流
B.
正常工作时，用电器两端的电压
C.
能的转化方式
D.
正常工作时，用电器中的电阻
下列物理量最接近实际的是
A.
人体的正常体温是
B.
新型冠状病毒直径约
C.
教室的高度约为8m
D.
我国家庭照明电路的电压为36V
下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是
A.
B.
甲
C.
D.
乙
有关试电笔的使用，下列说法正确的是
A.
氖管发光时试电笔接触的是零线
B.
使用时手不可以接触试电笔笔尖
C.
试电笔只能用来辨别零线和火线
D.
测电笔与手接触的部分都是绝缘体
电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是
A.
插插头时外壳先接地线，拔插头时外壳先离地线
B.
插插头时外壳先接地线，拔插头时外壳后离地线
C.
插插头时外壳后接地线，拔插头时外壳先离地线
D.
插插头时外壳后接地线，拔插头时外壳后离地线
小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是
A.
开灯后，测电笔接触A，B点时，氖管都发光
B.
开灯后，测电笔接触A，B点时，氖管都不发光
C.
熄灯后，测电笔接触A，B点时，氖管都发光
D.
熄灯后，测电笔接触A，B点时，氖管都不发光

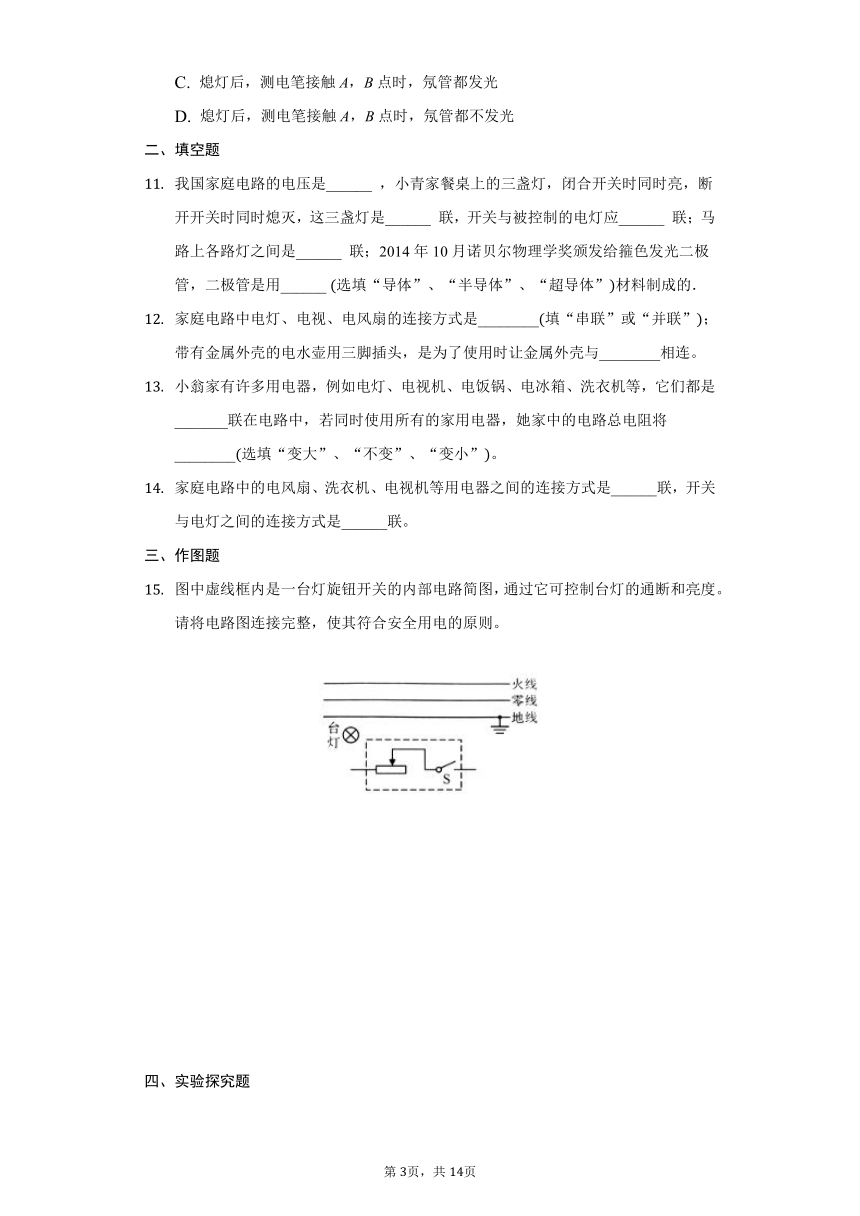

二、填空题
我国家庭电路的电压是______
，小青家餐桌上的三盏灯，闭合开关时同时亮，断开开关时同时熄灭，这三盏灯是______
联，开关与被控制的电灯应______
联；马路上各路灯之间是______
联；2014年10月诺贝尔物理学奖颁发给箍色发光二极管，二极管是用______
选填“导体”、“半导体”、“超导体”材料制成的．
家庭电路中电灯、电视、电风扇的连接方式是________填“串联”或“并联”；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与________相连。
小翁家有许多用电器，例如电灯、电视机、电饭锅、电冰箱、洗衣机等，它们都是_______联在电路中，若同时使用所有的家用电器，她家中的电路总电阻将________选填“变大”、“不变”、“变小”。
家庭电路中的电风扇、洗衣机、电视机等用电器之间的连接方式是______联，开关与电灯之间的连接方式是______联。
三、作图题
图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。
四、实验探究题

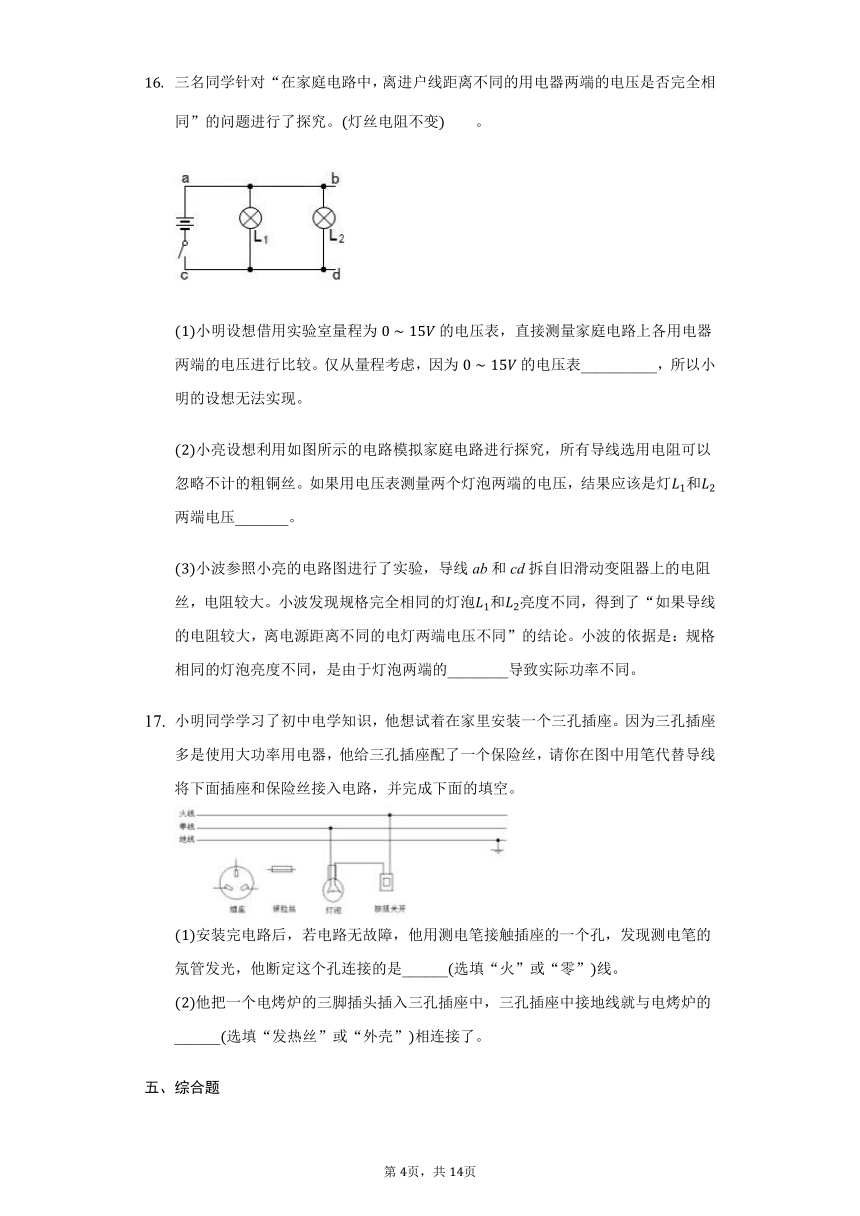

三名同学针对“在家庭电路中，离进户线距离不同的用电器两端的电压是否完全相同”的问题进行了探究。灯丝电阻不变。
小明设想借用实验室量程为的电压表，直接测量家庭电路上各用电器两端的电压进行比较。仅从量程考虑，因为的电压表__________，所以小明的设想无法实现。
小亮设想利用如图所示的电路模拟家庭电路进行探究，所有导线选用电阻可以忽略不计的粗铜丝。如果用电压表测量两个灯泡两端的电压，结果应该是灯和两端电压_______。
小波参照小亮的电路图进行了实验，导线ab和cd拆自旧滑动变阻器上的电阻丝，电阻较大。小波发现规格完全相同的灯泡和亮度不同，得到了“如果导线的电阻较大，离电源距离不同的电灯两端电压不同”的结论。小波的依据是：规格相同的灯泡亮度不同，是由于灯泡两端的________导致实际功率不同。
小明同学学习了初中电学知识，他想试着在家里安装一个三孔插座。因为三孔插座多是使用大功率用电器，他给三孔插座配了一个保险丝，请你在图中用笔代替导线将下面插座和保险丝接入电路，并完成下面的填空。
安装完电路后，若电路无故障，他用测电笔接触插座的一个孔，发现测电笔的氖管发光，他断定这个孔连接的是______选填“火”或“零”线。
他把一个电烤炉的三脚插头插入三孔插座中，三孔插座中接地线就与电烤炉的______选填“发热丝”或“外壳”相连接了。
五、综合题

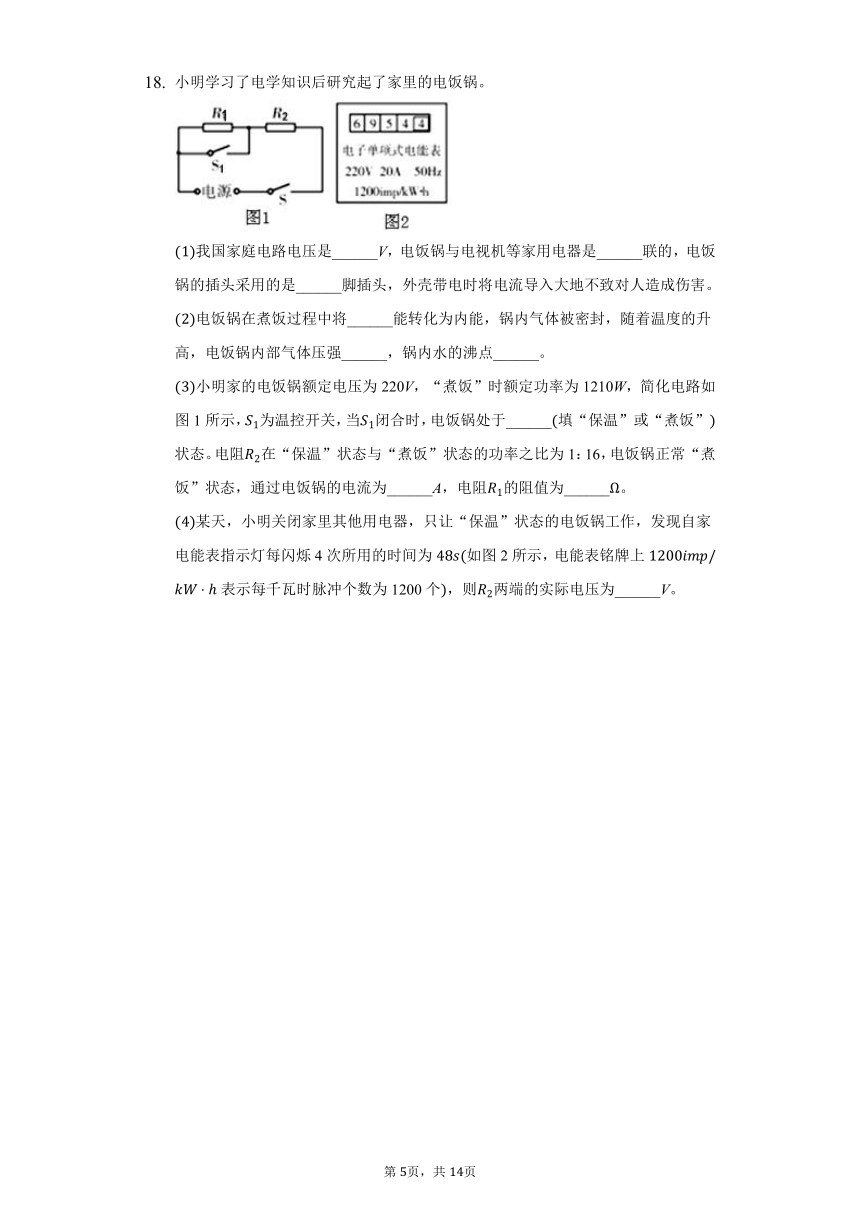

小明学习了电学知识后研究起了家里的电饭锅。
我国家庭电路电压是______V，电饭锅与电视机等家用电器是______联的，电饭锅的插头采用的是______脚插头，外壳带电时将电流导入大地不致对人造成伤害。
电饭锅在煮饭过程中将______能转化为内能，锅内气体被密封，随着温度的升高，电饭锅内部气体压强______，锅内水的沸点______。
小明家的电饭锅额定电压为220V，“煮饭”时额定功率为1210W，简化电路如图1所示，为温控开关，当闭合时，电饭锅处于______填“保温”或“煮饭”状态。电阻在“保温”状态与“煮饭”状态的功率之比为1：16，电饭锅正常“煮饭”状态，通过电饭锅的电流为______A，电阻的阻值为______。
某天，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表指示灯每闪烁4次所用的时间为如图2所示，电能表铭牌上表示每千瓦时脉冲个数为1200个，则两端的实际电压为______V。
答案和解析
1.【答案】B
【解析】
【分析】
本题考查了试电笔又叫测电笔的使用方法，使用时手指一定要接触笔尾的金属体，不会触电的。
试电笔的内部有一个阻值很大的电阻，当人接触试电笔的笔尾金属体，人和测电笔是串联在电路中，如果两者串联在零线和大地之间，加在两者之间的电压是0V，氖管不发光；如果两者串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的阻值很大分担的电压很大，人体分担的电压很小，不会超过人体的安全电压，氖管发光，但是不会对人造成伤害。
【解答】
如图，在试电笔的构造中，有一个以上的高值电阻比人体的电阻几千欧大的多，在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故。故B正确，ACD错误。
故选B。
2.【答案】D
【解析】解：
A、电能表是测量消耗电能的仪表，电能表示数的单位，而kW是电功率的单位，故A错；
B、与开关S直接相连的导线是火线，所以a是火线。故B错；
C、若在导线a和b之间接一个灯泡，则与L并联，故C错；
D、若c处断开，洗衣机插头插入插座，洗衣机能工作，但外壳不能接地，若外壳漏电，人接触金属外壳，会有电流流过人体，发生触电事故。故D正确。
故选：D。
利用下列知识分析判断：
电能表是测量消耗电能的仪表，单位是度；
在家庭电路中，为了安全，开关要接在火线和用电器之间；
在家庭电路中，为了互不影响，各家用电器之间是并联的。
金属外壳的用电器使用三孔插座时，把金属外壳接地，即使金属外壳的用电器漏电，人体被接地的导线短路，不会对人体造成伤害。
掌握家庭电路中灯泡、开关、三孔插座的接法；正确理解为什么设计三孔插座和金属外壳的用电器为什么有三脚插头。
3.【答案】C
【解析】
【分析】
对于每个用电器的电流大小是多少，我们是有些陌生，不过我们可以借助我们比较熟悉的电功率来进行分析。
家用电器正常工作时电压为，先比较用电器的电功率，再利用比较通过的电流大小。
【解答】
家中电视机的功率大约200W，电风扇的功率约为60W，电暖器的功率在1000W以上，抽油烟机的功率约为200W，
这些电器的工作电压都为220V，由可得，则通过电热取暖器的电流最大。故ABD错误，C正确。
故选C。
4.【答案】A
【解析】解：A、使用试电笔时，手要接触笔尾的金属体，故A正确；
B、熄灭酒精灯的方法是用灯帽盖灭，不能吹灭，故B错误；
C、使用天平时，砝码放在天平的右盘中，用镊子夹取砝码，故C错误。
D、图中的温度计的液泡接触了容器的底部，故D错误。
故选：A。
正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线。氖管发光的是火线，氖管不发光的是零线；
酒精灯使用时要按照正确的操作规范；
使用天平时，砝码放在右盘，用镊子夹取砝码；
使用温度计时，温度计的玻璃泡不能接触容器底或容器壁。
本题考查常用仪器的使用方法，是一道综合题，难度不大，要掌握。
5.【答案】B
【解析】解：电风扇；电炉；电冰箱；荧光灯，正常工作时，用电器两端的电压是相同的，都为220V，由于其电阻不同，所以电流不同；不同的用电器，其能量转化方式也不相同，不同用电器，电功率不同，其耗电快慢也不相同。
故选：B。
家用电器工作时，它们都是并联的，工作电压都是相同的，都是220V。
本题考查家用电器的使用情况，相对比较简单，属于基础题。
6.【答案】B
【解析】解：A、人体的正常体温是，故A错误。
B、新型冠状病毒直径约，符合实际，故B正确。
C、教室的高度约为3m，故C错误。
D、我国家庭照明电路的电压为220V，故D错误。
故选：B。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
7.【答案】A
【解析】解：根据上面的分析对照，可以判断开关接错，当断开开关时，火线和灯泡还相连，接触灯泡，人会接触火线，容易发生触电事故。
故选：A。
保险丝要接在火线上，不能接在零线上，当保险丝熔断后，能自动切断火线，更安全。
两孔插座的接法：左孔接零线，右孔接火线。
家庭电路中，开关控制灯泡时，火线首先进入开关，然后再进灯泡，零线直接进灯泡。
掌握家庭电路中保险丝、开关、灯泡、两孔插座、三孔插座的正确接法，并且理解这种连接的原因。
8.【答案】B
【解析】解：
A、氖管发光时试电笔接触的是火线，故A错；
DB、在使用试电笔时，手要接触笔尾金属体，笔尖接触火线或零线。氖管发光的是火线，氖管不发光的是零线。但绝不可接触试电笔笔尖，故B、D错正确；
C、平时试电笔还可以用来判断用。
故选：B。
用测电笔来鉴别火线与零线。使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光。
掌握试电笔的结构、检测火线和零线的原理、正确使用方法等等，属于基础题目。
9.【答案】B
【解析】解：地线插脚更长是为了保证在插电源插头时最先接触地线，在拔电源插头时最后分离地线，从而更好起到地线保护作用，故B正确。
故选：B。
三脚插头与三孔插座相连接时，把有金属外壳的用电器的外壳与地线相接；因用电器漏电时，会使外壳带电，若接上地线，电流就通过地线，流入大地，以防止触电事故的发生；插头制作的长一些是为了插插头入插座时先让金属外壳与大地相连，若漏电则先跳闸而防止触电。
本题考查了三脚插头的构造及其作用，会根据家庭电路的正确连接方法将插座接入电路。
10.【答案】A
【解析】解：开灯后，开关闭合，A、B两点和电路中的火线接触，所以测电笔接触A、B两点氖管会发光，所以选项A会发生，选项B不会发生；
熄灯后，开关断开，B点接触火线，测电笔接触B点时，氖管会发光；A点通过灯泡和零线接触，所以测电笔接触A点时，氖管不会发光，故C、D不会发生。
故选：A。
家庭电路的两根线分别是火线和零线，测电笔和火线接触时，氖管会发光，接触零线时，氖管不会发光。
本题考查了学生对测电笔检测火线、零线的方法。在正常情况下，测电笔测火线应亮，测零线时不亮。
11.【答案】220V；并；串；并；半导体
【解析】解：我国家庭电路中火线和零线之间的电压是220V；因为家庭电路中的三盏电灯是互不影响的，所以是并联的关系；开关控制电灯，所以开关与电灯是并联的关系；马路上的路灯是互不影响的，所以马路上的路灯都是并联的；
据课本知识可知，二极管是利用半导体材料做成的．
故答案为：220；并；串；并；半导体．
家庭电路中有三条导线：火线、零线和地线．火线和零线之间的电压是220V，火线和地线之间电压是220V，零线和地线之间的电压是0V．
并联电路中各用电器既可以单独工作又互不影响．
二极管是利用半导体材料做成的．
本题考查串并联电路的特点和半导体的作用，知道家庭电路中各用电器的连接方式为并联连接是解决该题的关键．
12.【答案】并联；大地
【解析】
【分析】
电给人们带来很大的方便，电也给人们带来很大的危害，一定要安全用电，掌握安全用电常识，避免一些不必要的触电事故。
串联电路各用电器器之间互相影响，并联电路中各用电器既可以独立工作，又互不影响；
家庭电路中为了安全用电，金属外壳都要接地，金属外壳的用电器漏电时，地线把人体短路，避免触电事故的发生。
【解答】
家庭电路中电灯、电视、电风扇在工作时互不影响，所以是并联的关系；
用电器的金属外壳一定要接地与大地相连，避免用电器的金属外壳漏电时发生触电事故。
故答案为：并联；大地。
13.【答案】并；变小
【解析】
【分析】
此题主要考查了家庭电路的连接和电阻的并联，解题关键是知道并联电路的电阻关系。
串联电路的特点是：用电器首尾相连，电流只有一条路径，各用电器互相影响，开关控制整个电路，其控制作用与其位置无关；并联电路的特点是：用电器并列连接，电流有多条路径，各用电器互不影响，干路开关控制整个电路，支路开关只控制它所在的支路；
家庭电路中，用电器工作时应互不影响，故它们之间都是并联的；
并联电路的总电阻比任何一个并联电阻都小。
【解答】
?小翁家有许多用电器，例如电灯、电视机、电饭锅、电冰箱、洗衣机等，它们在工作时互不影响，因此都是并联在电路中的；并联的电阻相当于增加了导体的横截面积，并联的电阻越多，总电阻越小，故若同时使用所有的家用电器，她家中的电路总电阻将变小。
故答案为：并；变小。
14.【答案】并；串
【解析】
【分析】
本题考查了家庭电路的组成与连接，属于基础题型，难度较易。
并联电路中，用电器之间相互独立工作，互不影响；串联电路中，各用电器之间工作时相互影响。
【解答】
家庭电路中的电风扇、洗衣机、电视机等用电器都可以独立工作，所以它们之间是并联接入电路中；
开关和电灯之间是串联的，如果并联，开关闭合后将会造成电路短路。
故答案为：并；串。
15.【答案】解：据上面的分析可知，用电器的开关应该接到火线和用电器之间，即具体的接法是：火线首先过开关，再用电器，回到零线上，答案见下图：
【解析】从安全用电的角度分析，用电器的开关应该接到火线和用电器之间，即据体的接法是：火线首先过开关，再用电器，回到零线上。
知道家庭电路的连接，并能应用到实际是解决该题的关键。
16.【答案】量程太小了，低于220V，电压表容易烧杯；相等；实际电压不同
【解析】
【分析】
本题主要考查并联电路电压规律，难度一般。
家庭电路中电压为220V；
并联电路各支路电压相等；
灯泡的亮度由实际功率决定，根据，实际功率的大小与实际电压有关。
【解答】
家庭电路中电压为220V；小明设想借用实验室量程为的电压表，直接测量家庭电路上各用电器两端的电压进行比较。仅从量程考虑，因为的电压表量程太小了，低于220V，电压表容易烧杯，所以小明的设想无法实现；
如图可知，并联电路各支路电压相等，本实验是探究离进户线距离不同的用电器两端的电压是否完全相同，故灯和两端电压相等；
小波参照小亮的电路图进行了实验，导线ab和cd拆自旧滑动变阻器上的电阻丝，电阻较大，小波发现规格完全相同的灯泡和亮度不同，得到了“如果导线的电阻较大，离电源距离不同的电灯两端电压不同”的结论。小波的依据是：规格相同的灯泡亮度不同，是由于灯泡两端的实际电压不同导致实际功率不同。
17.【答案】火?
外壳
【解析】解：按照“左零、右火、上接地”的原则将三孔插座接入电路，其中保险丝接在火线上。如图所示。
测电笔接触火线时，氖管发光，所以氖管发光，他断定这个孔连接的是火线。
为了安全用电，电烤炉等有金属外壳的家用电器的电源插座都用三孔插座，三脚插头的接地脚应与电烤炉的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
故答案为：见上图；火；外壳。
三孔插座在连接时，要遵循“左零、右火、上接地”的原则，保险丝要接在火线上。
测电笔内部有一个阻值很大的电阻。使用试电笔时，手接触笔尾金属体，笔尖金属体接触火线或零线，氖管发光的是火线，氖管不发光的是零线。
三孔插座中多出的一个孔是用来接地线的；三脚插头中有一根导线要与用电器金属外壳相连。目的就是为了防止触电。
掌握测电笔的正确使用方法、结构、能用试电笔分辨火线和零线以及家庭电路的三孔插座的接法。
18.【答案】220?
并?
三?
电?
变大?
升高?
煮饭?
?
120?
50
【解析】解：
我国家庭电路电压是220V，电饭锅与电视机等家用电器之间互不影响，是并联的；电饭锅有金属外壳，其外壳要接地，所以其插头采用的是三脚插头；
电饭锅在煮饭过程中会消耗电能，将电能转化为内能；锅内气体被密封，随着温度的升高，里面的气压会变大，水的沸点会升高；
为温控开关，当闭合时，被短路，此时电路中的电阻最小，根据可知，此时为加热状态；
由可得，正常煮饭状态下的电流：；
由得的电阻为：；
当开关S断开时，电路中电阻和串联，电路的电阻最大，根据可知，此时为保温状态，
电阻在“保温”状态与“煮饭”状态的功率之比为1：16，
即：：16，
所以：：4，
由电阻的串联和欧姆定律可得：：4；
所以。
指示灯闪烁4次，电饭锅消耗的电能：，
则保温状态下的实际功率：；
“保温”状态时，两电阻串联，由可得：；
解得；
此时电路中的电流为：；
则两端的实际电压为：。
故答案为：；并；三；电；变大；升高；煮饭；；120；。
我国家庭电路的电压为220V；家庭电路中各支路互不影响；有金属外壳的用电器，其外壳要接地；
电饭锅是利用电流的热效应工作的；水的沸点与气压有关，气压越大，沸点越高；
根据分析电饭锅所处的状态；根据求煮饭状态下的总电流；根据电压和电流求出的电阻；根据在“保温”状态与“煮饭”状态时的功率之比为1：16，求出与的关系，再根据，求出与的关系，从而求出的电阻；
根据电能表求出消耗的电能，在根据求出功率；根据公式求出实际电压。
本题考查了并联电路的特点、欧姆定律的应用和电功率公式的灵活应用，关键是电热水器处于不同单位时电路连接方式的判断，要注意电路的总功率等于各用电器功率之和。
