光学作图题
人教版
八年级专题练习
一、光的反射

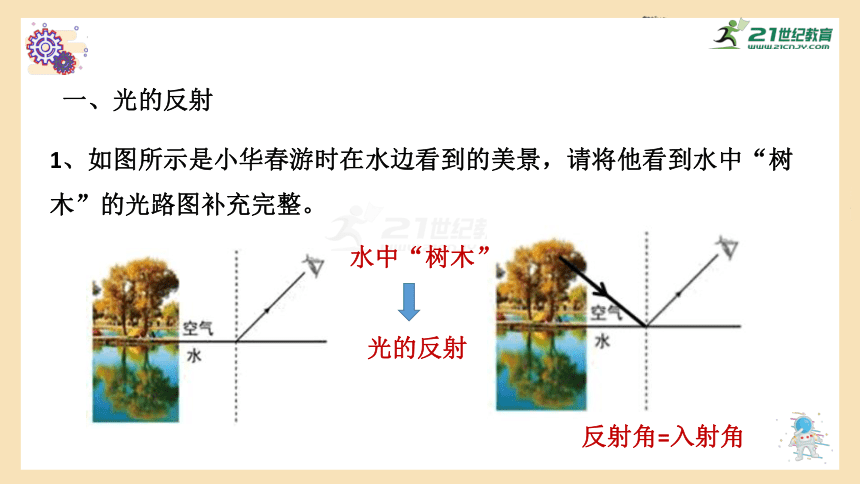

1、如图所示是小华春游时在水边看到的美景，请将他看到水中“树木”的光路图补充完整。
水中“树木”
光的反射
反射角=入射角

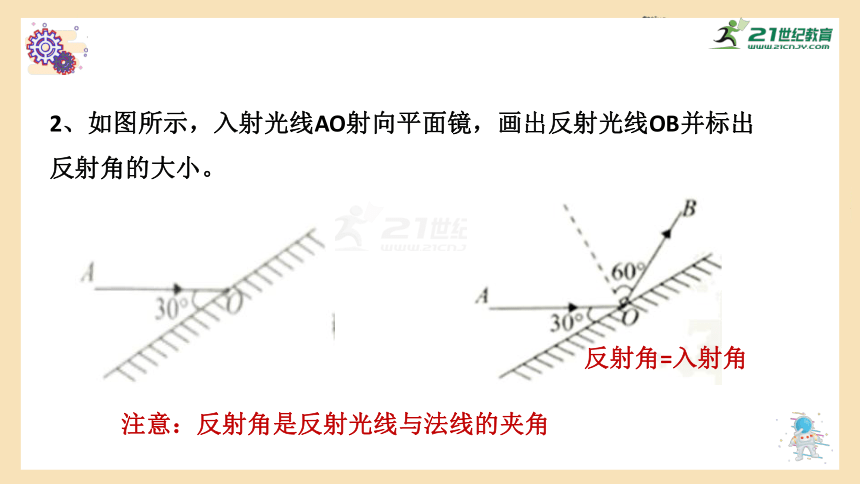

2、如图所示，入射光线AO射向平面镜，画出反射光线OB并标出反射角的大小。
注意：反射角是反射光线与法线的夹角
反射角=入射角

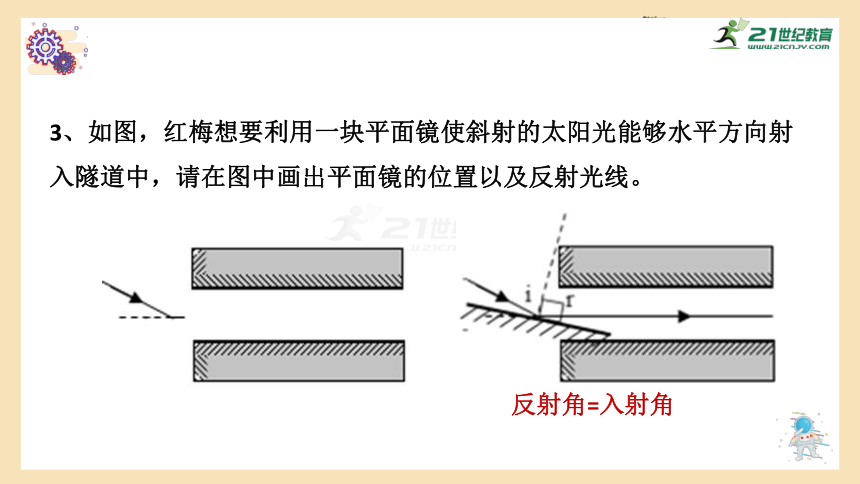

3、如图，红梅想要利用一块平面镜使斜射的太阳光能够水平方向射入隧道中，请在图中画出平面镜的位置以及反射光线。
反射角=入射角

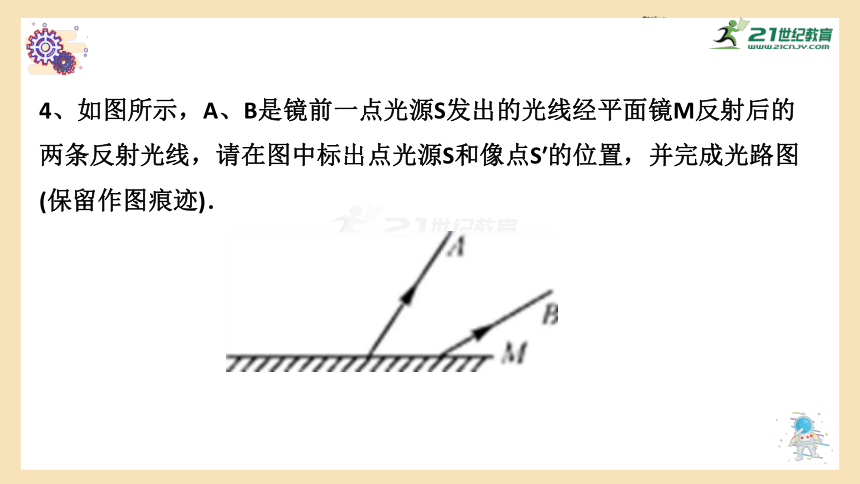

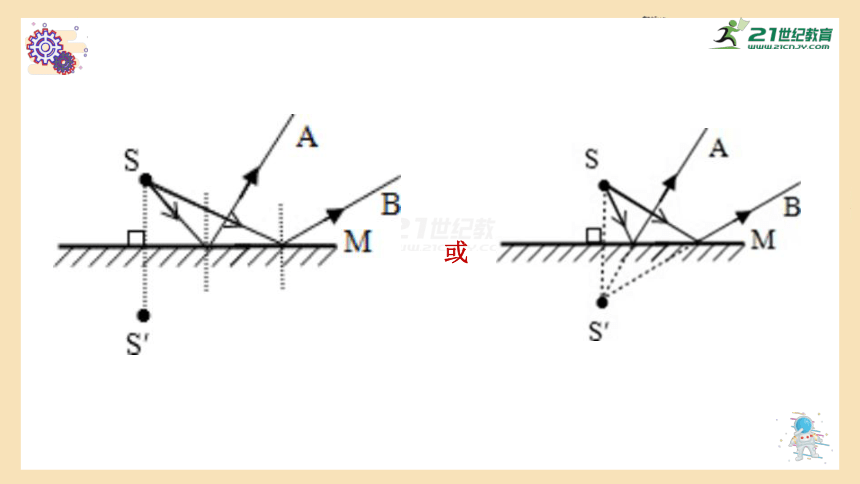

4、如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成光路图(保留作图痕迹)．
或

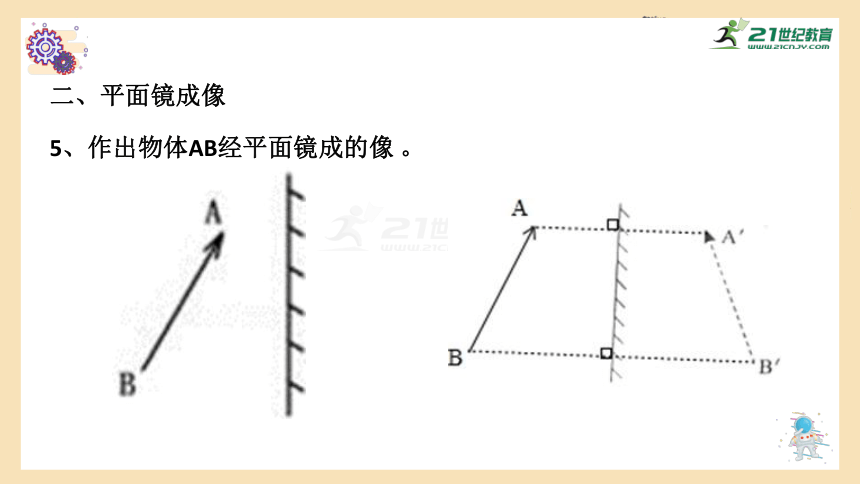

5、作出物体AB经平面镜成的像
。
二、平面镜成像

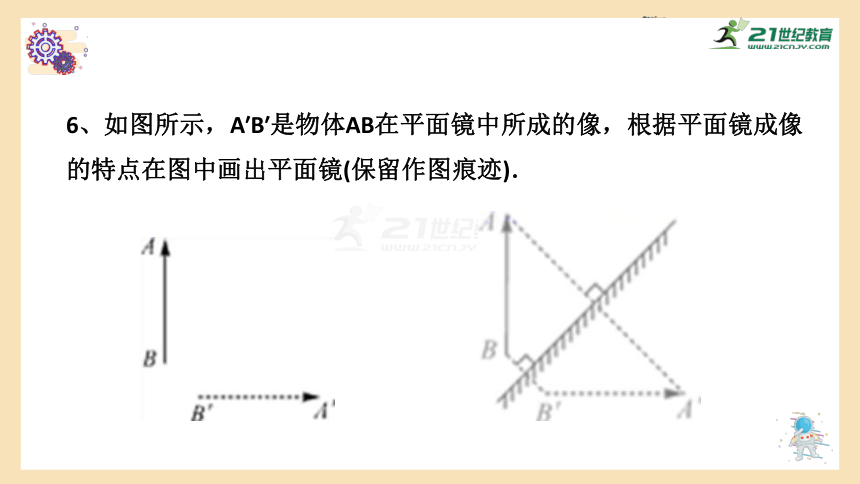

6、如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．

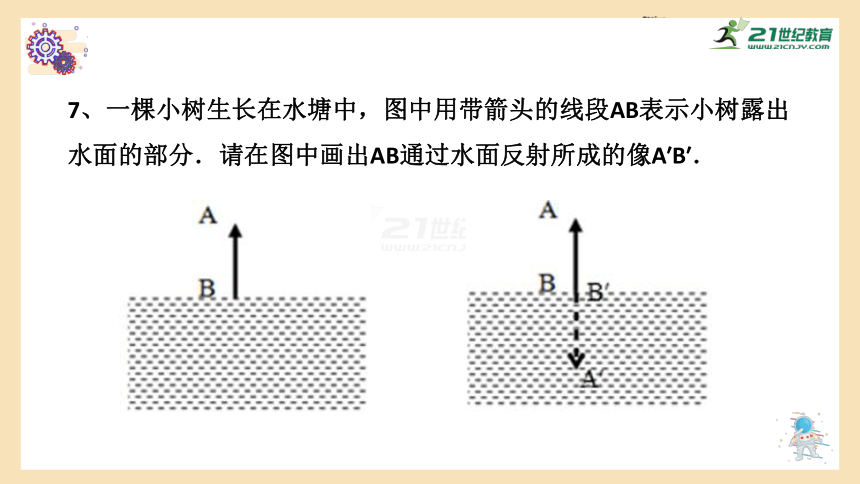

7、一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分．请在图中画出AB通过水面反射所成的像A′B′．

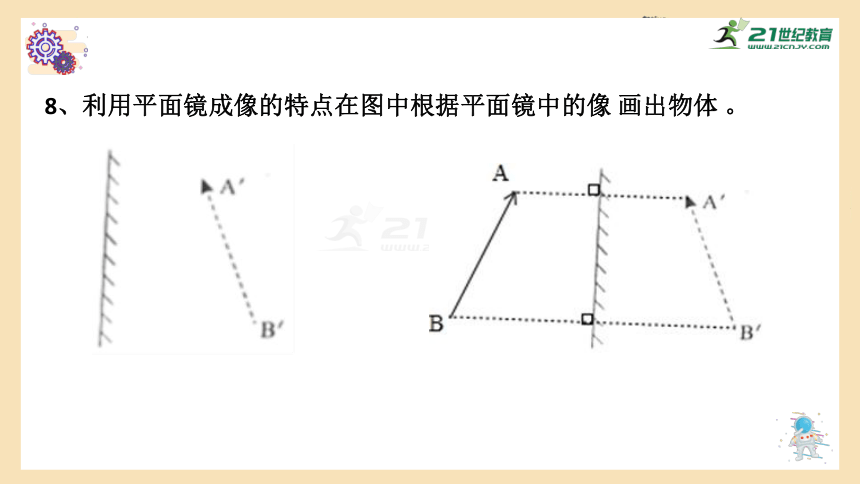

8、利用平面镜成像的特点在图中根据平面镜中的像
画出物体
。

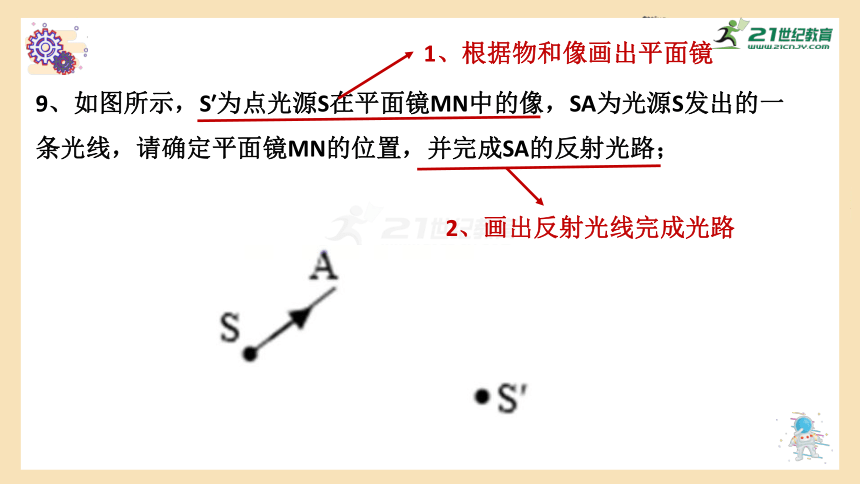

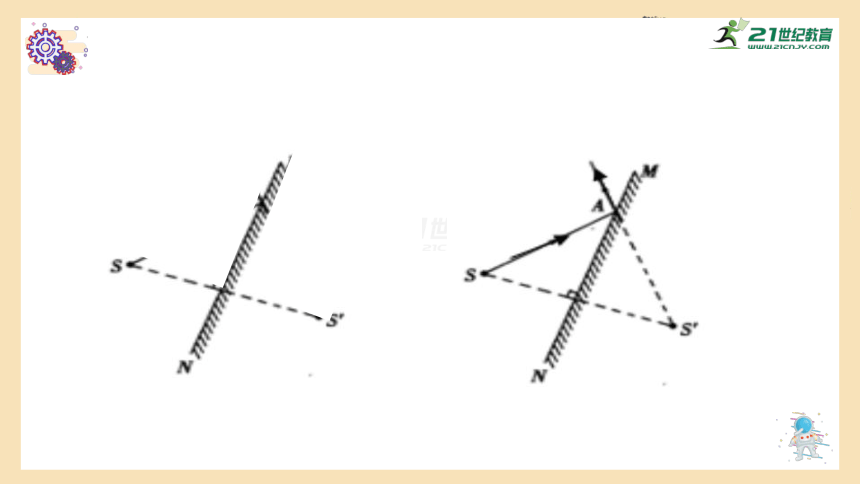

9、如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请确定平面镜MN的位置，并完成SA的反射光路；
1、根据物和像画出平面镜
2、画出反射光线完成光路
10、如图，请在平面镜上确定O点，使得O点到A、B两点的总距离最短，并画出O与A、B间的最短光路路径图。
方法：1、画出A的虚像
2、连接A的虚像和B确定入射点
（注意虚线和实线）
3、完成光路（画出入射光线）
11、画出图中人眼通过平面镜M看到桌底下球的光路．
方法：1、画出球的虚像
2、连接球的虚像和B确定入射点
（注意虚线和实线）
3、完成光路（画出入射光线）
12、如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处．请你作出这条入射光线并完成光路图．
方法：1、画出S的虚像
2、连接S的虚像和B确定入射点
（注意虚线和实线）
3、完成光路（画出入射光线）
13、如图所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A'．请完成光路图．
光线从塔尖A到B，所以画出塔尖A的虚像A'
14、如图所示，一光线由空气斜射入水中，请画出折射光线的大致位置。
三、光的折射
15、一束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA如图所示，请在图中画出它的入射光线和大致的折射光线．
16、如图所示，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中．请画出它经平面镜发生反射及进入水中发生折射的光路图．
17、如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．
18、如图所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）．
19、如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．
20、小罗在湖边看到了奇怪的现象：水中的鱼的附近有只小鸟，如图所示，A点是小罗眼睛所在的位置，B'点是看到的小鸟的虚像位置，C'点是看到的鱼的虚像位置，请在图中画出：
（1）小鸟的实际位置B；
（2）从鱼射入小罗眼中的入射光线和折射光线。
方法：1、画出B的虚像
2、连接A和C/确定入射点O
3、连接A和入射点O画出入射光线
4、画出折射光线
21、如图所示。平静水面上方的小鸟和水中的小鱼分别位于
A、B
位置，在
C
点的人看到它们在水中的像
A′和
B′恰好重合。请画出小鸟在水中的像
A′的位置和人眼看到小鱼的光路图。
方法：1、画出小鸟A的虚像（也就是鱼B的虚像）
2、连接小鸟A的虚像和C确定入射点
3、连接小鸟A和入射点画出入射光线
4、画出折射光线
22、如题图所示，小敏在P点经过平面镜看到挡板后面S点在镜中的像，请完成光从S点传播到P点的光路图。
?
1、光线从S到P，所以画出S的虚像S‘
2、连接虚像S‘和P确定入射点（注意虚线和实线）
3、完成光路（画出入射光线）
23、（2020山东潍坊）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
课堂练习
1、（2020湖北十堰）如图，空气中某点光源S发出的条光线射向水面，在水面发生反射和折射，反射光线经过P点。请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向（保留作图痕迹）。
2、（2020黔西南州）如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。
3、（2020湖北施恩州）.有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。请把平面镜C画到合适的位置，并完成由B看到A的光路（只需在图中画出一条光的完整路径）。
4、自行车尾灯利用了“角反射器”
的光学装置，如图是它的内部结构示意图，有一束光沿ab
方向入射到平面镜MO上．试在图中作出经平面镜MO、NO
反射后的光路,
并保留必要的作图痕迹．
5、如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。
6、如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．
7、如图所示，太阳光线AO与水平面成30°角射到井口，若用平面镜将太阳光沿竖直方向反射到井底。请在图中画出平面镜位置和反射光线，并标出反射角的大小。
