吉林省长春市汽车经济技术开发区第三中学2020-2021学年高二人教版物理恒定电流练习含答案

汽车经济技术开发区第三中学恒定电流练习
学校:___________姓名：___________班级：___________考号：___________
一、单选题

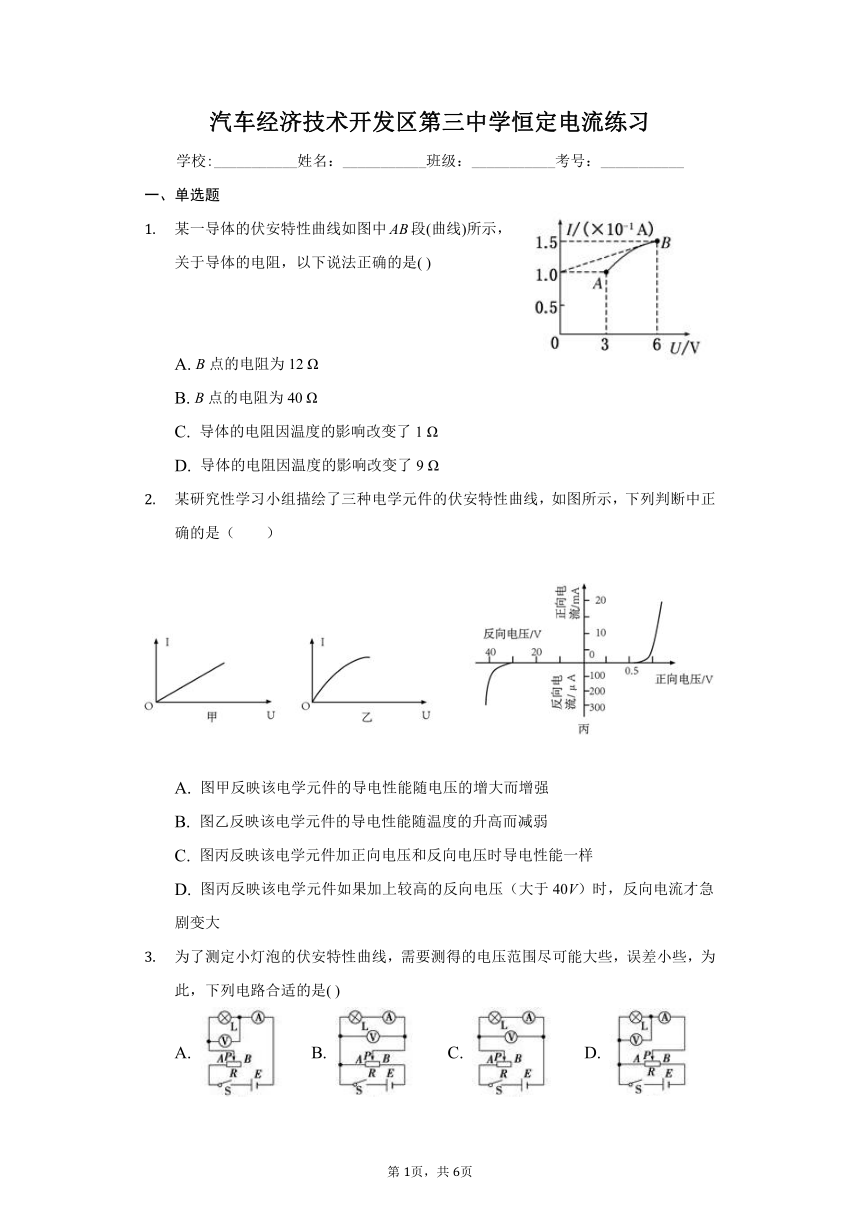

某一导体的伏安特性曲线如图中AB段(曲线)所示，关于导体的电阻，以下说法正确的是(
)
A.
B点的电阻为12
Ω
B.
B点的电阻为40
Ω
C.
导体的电阻因温度的影响改变了1
Ω
D.
导体的电阻因温度的影响改变了9
Ω
某研究性学习小组描绘了三种电学元件的伏安特性曲线，如图所示，下列判断中正确的是（　　）
A.
图甲反映该电学元件的导电性能随电压的增大而增强
B.
图乙反映该电学元件的导电性能随温度的升高而减弱
C.
图丙反映该电学元件加正向电压和反向电压时导电性能一样
D.
图丙反映该电学元件如果加上较高的反向电压（大于40V）时，反向电流才急剧变大
为了测定小灯泡的伏安特性曲线，需要测得的电压范围尽可能大些，误差小些，为此，下列电路合适的是(
)
A.
B.
C.
D.

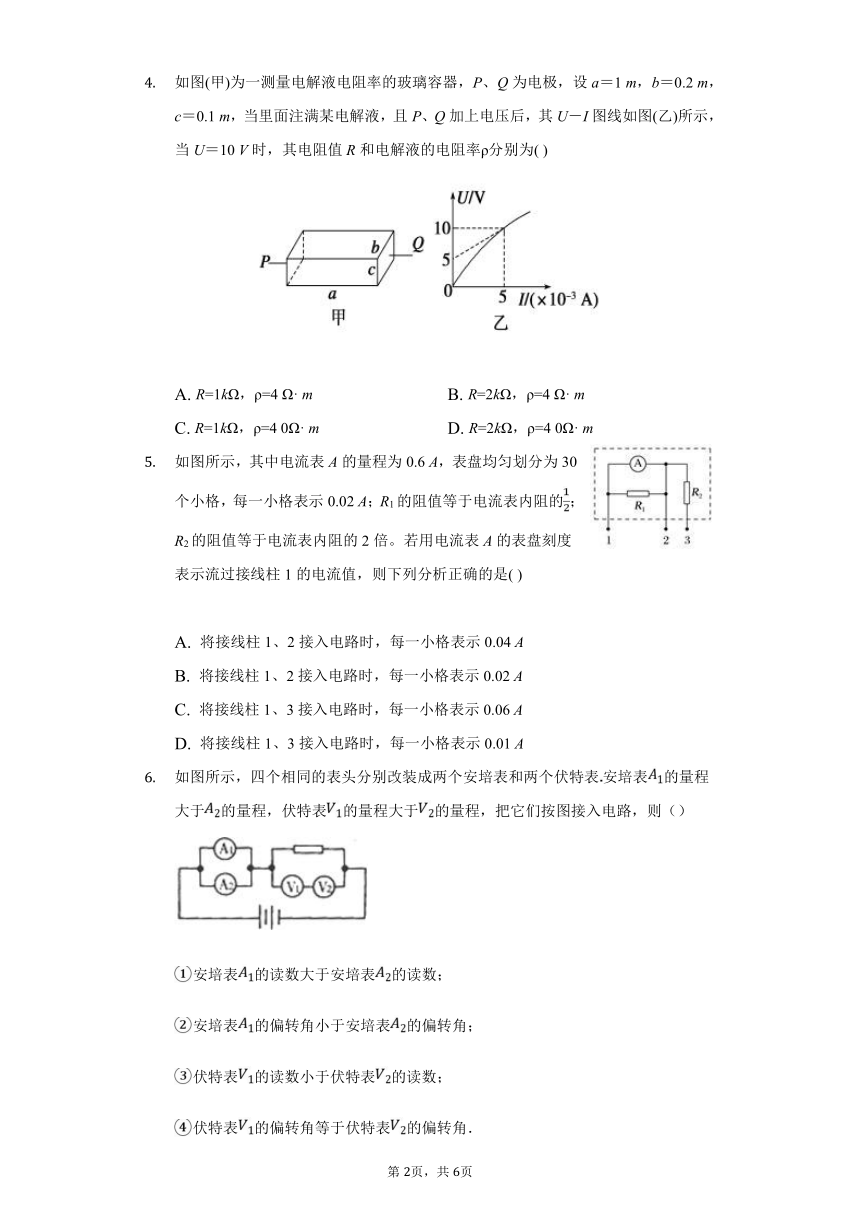

如图(甲)为一测量电解液电阻率的玻璃容器，P、Q为电极，设a＝1
m，b＝0.2
m，c＝0.1
m，当里面注满某电解液，且P、Q加上电压后，其U－I图线如图(乙)所示，当U＝10
V时，其电阻值R和电解液的电阻率ρ分别为(
)
A.
R=1kΩ，ρ=4
Ω·
m
B.
R=2kΩ，ρ=4
Ω·
m
C.
R=1kΩ，ρ=4
0Ω·
m
D.
R=2kΩ，ρ=4
0Ω·
m
如图所示，其中电流表A的量程为0.6
A，表盘均匀划分为30个小格，每一小格表示0.02
A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是(
)
A.
将接线柱1、2接入电路时，每一小格表示0.04
A
B.
将接线柱1、2接入电路时，每一小格表示0.02
A
C.
将接线柱1、3接入电路时，每一小格表示0.06
A
D.
将接线柱1、3接入电路时，每一小格表示0.01
A
如图所示，四个相同的表头分别改装成两个安培表和两个伏特表安培表的量程大于的量程，伏特表的量程大于的量程，把它们按图接入电路，则（）
安培表的读数大于安培表的读数；
安培表的偏转角小于安培表的偏转角；
伏特表的读数小于伏特表的读数；
伏特表的偏转角等于伏特表的偏转角．
A.
B.
C.
D.

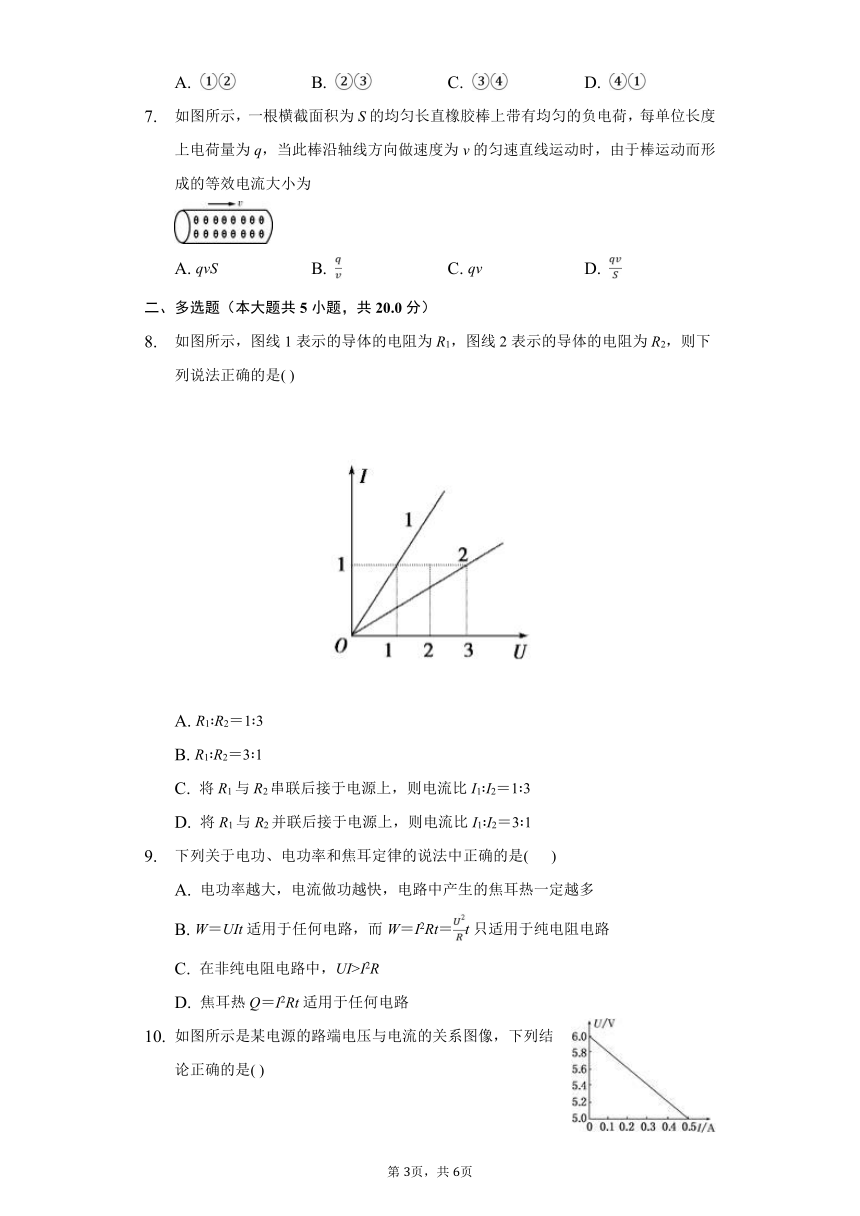

如图所示，一根横截面积为S的均匀长直橡胶棒上带有均匀的负电荷，每单位长度上电荷量为q，当此棒沿轴线方向做速度为v的匀速直线运动时，由于棒运动而形成的等效电流大小为
A.
qvS
B.
C.
qv
D.
二、多选题（本大题共5小题，共20.0分）
如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是(
)
A.
R1∶R2＝1∶3
B.
R1∶R2＝3∶1
C.
将R1与R2串联后接于电源上，则电流比I1∶I2＝1∶3
D.
将R1与R2并联后接于电源上，则电流比I1∶I2＝3∶1
下列关于电功、电功率和焦耳定律的说法中正确的是(?
?
)
A.
电功率越大，电流做功越快，电路中产生的焦耳热一定越多
B.
W＝UIt适用于任何电路，而W＝I2Rt＝t只适用于纯电阻电路
C.
在非纯电阻电路中，UI>I2R
D.
焦耳热Q＝I2Rt适用于任何电路
如图所示是某电源的路端电压与电流的关系图像，下列结论正确的是(
)
A.
电源的电动势为6.0
V
B.
电源的内阻为12
Ω
C.
电源的短路电流为0.5
A
D.
电流为0.3
A时的外电阻是18
Ω
如图所示电路，将两个相同的电流计分别改装成电流表A1(0～3
A)和电流表A2(0～0.6
A)，把这两个电流表并联接入电路中测量电流。则下列说法中正确的是(
)
A.
A1的指针半偏时，A2的指针也半偏
B.
A1的指针还没有满偏，A2的指针已经满偏
C.
A1的读数为1
A时，A2的读数为0.6
A
D.
A1的读数为1
A时，干路中的电流为1.2
A
如图所示的电路中，若ab为输入端，AB为输出端，现把滑动变阻器的滑动触片置于变阻器的中央，则(?
?)
A.
空载时输出电压
B.
当AB间接上负载R时,输出电压
C.
AB间的负载R越大,越接近
D.
AB间的负载R越小,越接近
三、实验题
(1)一个未知电阻，无法估计其电阻值，某同学用伏安法测量此电阻，用图（a）（b）两种电路各测一次，用（a）图所测数据为3.0V，3.0mA，用（b）图测得的数据是2.9V，4.0mA，由此可知，用______图测得Rx的误差较小，测量值Rx=______Ω。
(2)一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。要把它改装成一个量程为10V的电压表，则应在电流表上_______（选填“串联”或“并联”）__________kΩ的电阻。
．
实验室中有一块量程较小的电流表G，其内阻约为1
000
Ω，满偏电流为100
μ
A，将它改装成量程为1
mA、10
mA的双量程电流表．现有器材如下：
A．滑动变阻器，最大阻值50
Ω；
B．滑动变阻器，最大阻值50
kΩ；
C．电阻箱，最大阻值9
999
Ω；
D．电池，电动势3.0
V，内阻不计；
E．电池，电动势4.5
V，内阻不计；
F．单刀单掷开关S1和S2，单刀双掷开关S3及导线若干．
(1)采用如图甲所示电路测量电流表G的内阻，为提高测量精确度，选用的滑动变阻器为________，选用的电池为________(填器材前的字母序号)；采用此种方法，电流表G内阻的测量值________真实值(填“＞”“＝”或“＜”)．
(2)如果在步骤(1)中测得电流表G的内阻为900
Ω，将电流表G改装成双量程电流表，设计电路如图乙所示，则在此电路中R1＝________
Ω，R2＝________
Ω.
答案和解析
1.B
2.D
3.D
4.D
5.C
6.D
7.C
8.AD
9.BCD
10.AD
11.AD
12.BC
13.（1）a?；1000?
?
（2）串联；9.5
14.（1）B；E；＜；（2）10；90
