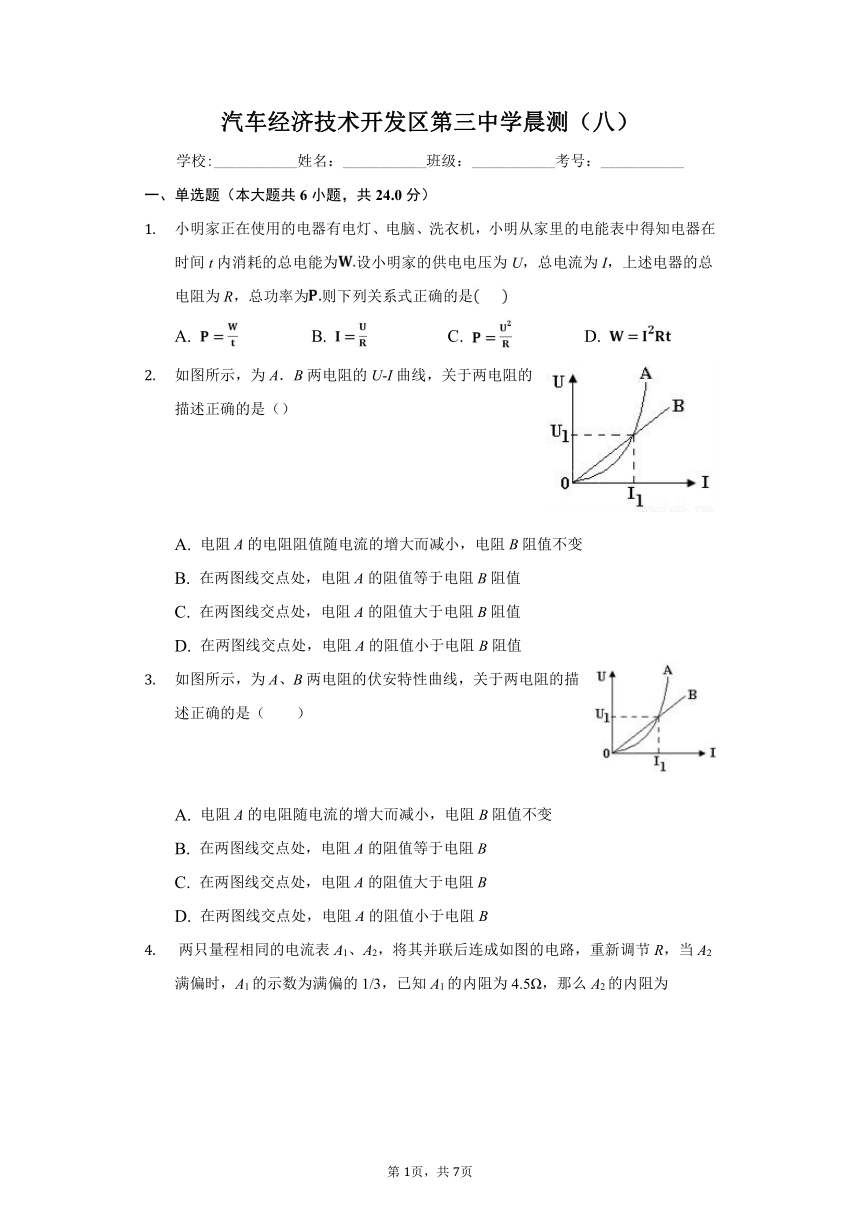

汽车经济技术开发区第三中学晨测（八）
学校:___________姓名：___________班级：___________考号：___________
一、单选题（本大题共6小题，共24.0分）
小明家正在使用的电器有电灯、电脑、洗衣机，小明从家里的电能表中得知电器在时间t内消耗的总电能为设小明家的供电电压为U，总电流为I，上述电器的总电阻为R，总功率为则下列关系式正确的是
A.
B.
C.
D.
如图所示，为A．B两电阻的U-I曲线，关于两电阻的描述正确的是（）
A.
电阻A的电阻阻值随电流的增大而减小，电阻B阻值不变
B.
在两图线交点处，电阻A的阻值等于电阻B阻值
C.
在两图线交点处，电阻A的阻值大于电阻B阻值
D.
在两图线交点处，电阻A的阻值小于电阻B阻值
如图所示，为A、B两电阻的伏安特性曲线，关于两电阻的描述正确的是（ ）
A.
电阻A的电阻随电流的增大而减小，电阻B阻值不变
B.
在两图线交点处，电阻A的阻值等于电阻B
C.
在两图线交点处，电阻A的阻值大于电阻B
D.
在两图线交点处，电阻A的阻值小于电阻B

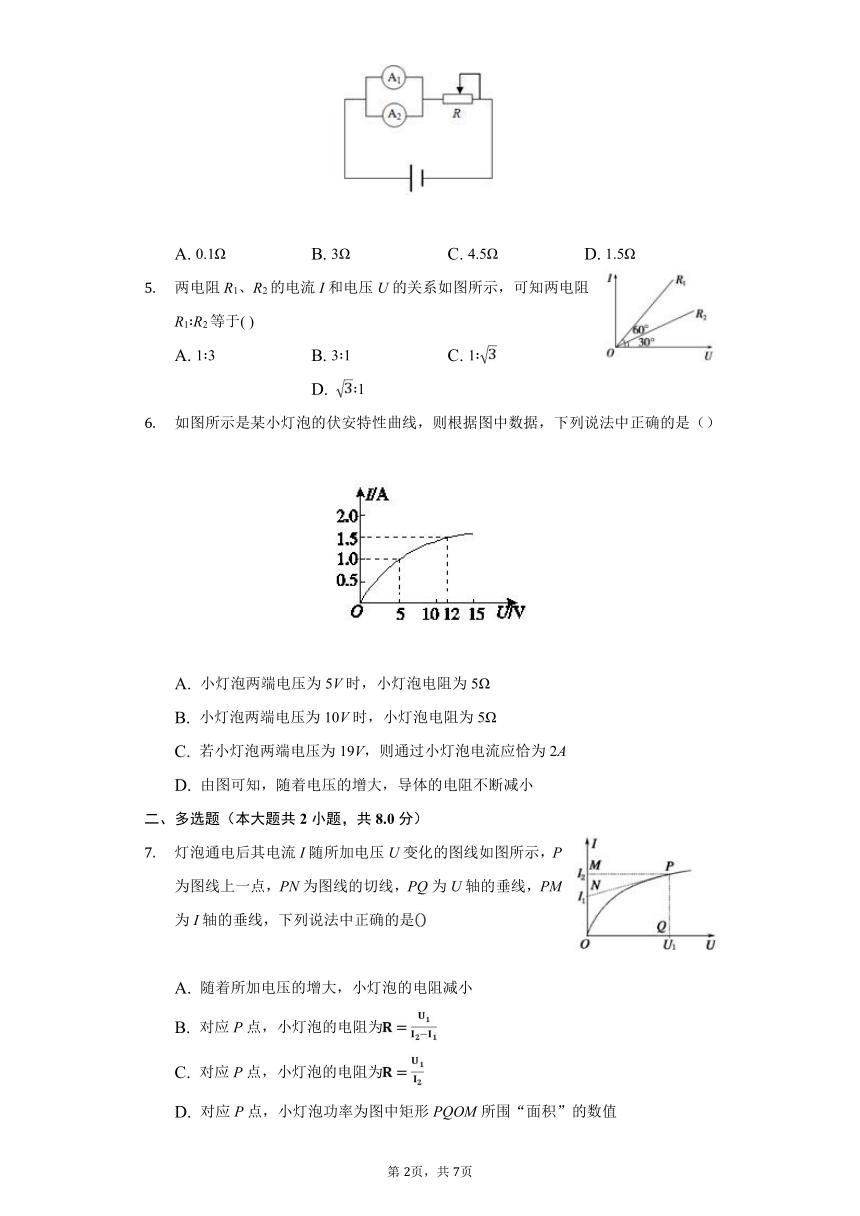

?两只量程相同的电流表A1、A2，将其并联后连成如图的电路，重新调节R，当A2满偏时，A1的示数为满偏的1/3，已知A1的内阻为4.5Ω，那么A2的内阻为
A.
0.1Ω
B.
3Ω
C.
4.5Ω
D.
1.5Ω
两电阻R1、R2的电流I和电压U的关系如图所示，可知两电阻R1∶R2等于(?)
A.
1∶3
B.
3∶1
C.
1∶
D.
∶1
如图所示是某小灯泡的伏安特性曲线，则根据图中数据，下列说法中正确的是（）
A.
小灯泡两端电压为5V时，小灯泡电阻为5Ω
B.
小灯泡两端电压为10V时，小灯泡电阻为5Ω
C.
若小灯泡两端电压为19V，则通过小灯泡电流应恰为2A
D.
由图可知，随着电压的增大，导体的电阻不断减小
二、多选题（本大题共2小题，共8.0分）
灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，下列说法中正确的是
A.
随着所加电压的增大，小灯泡的电阻减小
B.
对应P点，小灯泡的电阻为
C.
对应P点，小灯泡的电阻为
D.
对应P点，小灯泡功率为图中矩形PQOM所围“面积”的数值

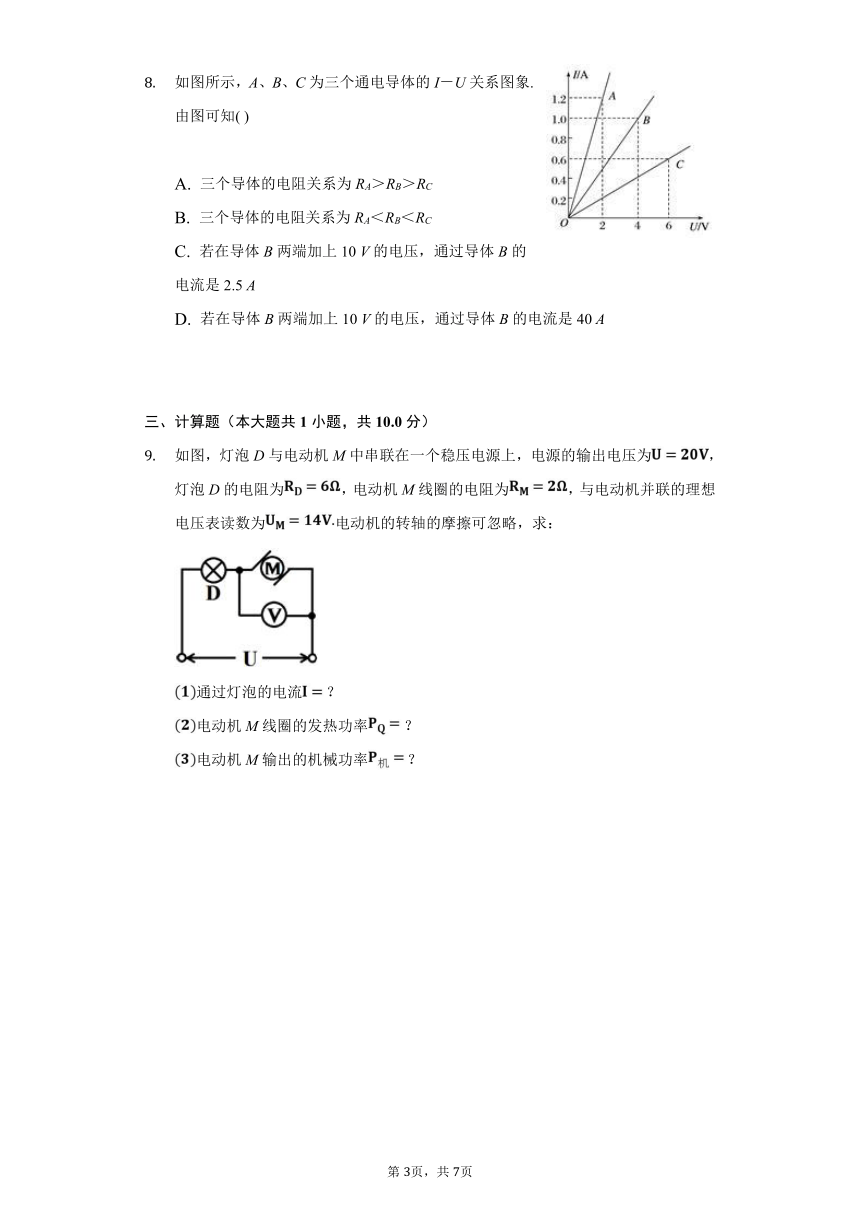

如图所示，A、B、C为三个通电导体的I－U关系图象.由图可知(
)
A.
三个导体的电阻关系为RA＞RB＞RC
B.
三个导体的电阻关系为RA＜RB＜RC
C.
若在导体B两端加上10
V的电压，通过导体B的电流是2.5
A
D.
若在导体B两端加上10
V的电压，通过导体B的电流是40
A
三、计算题（本大题共1小题，共10.0分）
如图，灯泡D与电动机M中串联在一个稳压电源上，电源的输出电压为，灯泡D的电阻为，电动机M线圈的电阻为，与电动机并联的理想电压表读数为电动机的转轴的摩擦可忽略，求：
通过灯泡的电流？
电动机M线圈的发热功率？
电动机M输出的机械功率？
?
答案和解析
1.【答案】A
【解析】略
2.【答案】B
【解析】
【分析】
在U-I图象中，图象的斜率表示电阻；两线相交时电流和电压相等，则由欧姆定律可求得电阻相等。
本题考查伏安特性曲线的应用，要注意明确U-I图象中图象的斜率表示电阻；斜率变大时，电阻增大。
【解答】
A.由图可知，电阻A的图象的斜率越来越大，故A的电阻随电流的增大而增大，电阻B阻值不变，故A错误；
?BCD.两图象的交点处，电流和电压均相同，则由欧姆定律可知，两电阻的阻值大小相等，故B正确，CD错误。
故选B。
3.【答案】B
【解析】解：A、由图可知，电阻A的图象的斜率越来越大，故A的电阻随电流的增大而增大，电阻B阻值不变；故A错误；
BCD、两图象的交点处，电流和电压均相同，则由欧姆定律可知，两电阻的阻值大小相等；故B正确，CD错误；
故选：B。
在U-I图象中，图象的斜率表示电阻；两线交点时电流和电压相等，则由欧姆定律可求得电阻相等．
本题考查伏安特性曲线的应用，要注意明确U-I图象中图象的斜率表示电阻；斜率变大时，电阻增大．
4.【答案】D
【解析】
【分析】
根据并联电路里电流的分配规律求解即可。
本题考查了串、并联电路的电流，解答时要注意电流表是一能显示电流的电阻。
【解答】
设通过A2的电流为I，则通过A1的电流为，根据并联规律可得：，。故ABC错误，D正确。
故选D。
5.【答案】A
【解析】
【分析】
在
I
-U图象中图象中，电阻等于图象的斜率的倒数，由斜率可求得电阻。?
本题考查电阻的定义，注意明确图象中斜率的倒数等于电阻是解题的关键。
【解答】
由图可知，；；故
R1：R2=tan30°：tan60°=1：3，故A正确，BCD错误。
故选A。?
6.【答案】A
【解析】
【分析】
本题主要考察U-I图像，本题中图线的斜率代表电阻的倒数，通过观察图读出数据利用欧姆定律判断即可。
【解答】
A.观察图可知：当电压为5V时，小灯泡的电流为1.0A，则灯泡电阻为5Ω，故A正确；
B.观察图可知：当电压为10V时，小灯泡的电流小于1.5A，则灯泡电阻大于5Ω，故B错误；
C.观察图可知小灯泡的电阻是变化的，因此电压为19V时，无法确定电流是否为2A，故C错误；
D.图线的点与原点连线的斜率代表电阻的倒数，因为电阻的倒数在变小，所以电阻在变大，故D错误。
故选A。
7.【答案】CD
【解析】略
8.【答案】BC
【解析】
【分析】
明确I-U图象的性质，明确图象的斜率表示电阻的倒数，从而根据斜率即可求出电阻的大小关系，再根据欧姆定律求出流过B的电流。
本题考查伏安特性曲线的应用和欧姆定律，用图象比较电阻的大小时，除用斜率之外，还可以利用电压相同时比较电流、电流大的电阻小，或者是电流相同时比较电压、电压大的电阻大。
【解答】
AB.在I-U图象中图象的斜率表示电阻的倒数，所以三个电阻的大小关系为：RA＜RB＜RC，故A错误，B正确；
CD.由图可知，导体B的电阻为：，故通过导体的电流为：，故C正确，D错误。
故选BC。
9.【答案】解：（1）灯两端的电压为??????????????????
所以通过灯的电流为??????????????????
（2）电动机M线圈的发热功率=12?2W=2W
（3）电动机M消耗的电功率为?????????????
输出的机械功率
答：（1）通过灯泡的电流I为1A；（2）电动机M线圈的发热功率为2W；（3）电动机M输出的机械功率为。
【解析】本题切入点在于根据闭合电路欧姆定律求解干路电流，突破口在于根据电功率表达式列式求解，注意电动机是非纯电阻电路。
（1）电动机正常工作时的电路是非纯电阻电路，欧姆定律不成立；而灯泡D是纯电阻,可以对灯泡D，运用用欧姆定律求电路中的电流。
（2）发热功率根据即可求解；
（3）电动机M输出的机械功率。
