16.4 《变阻器》— 人教版九年级物理上册练习题（含答案）

答
案
第4节
变
阻
器
变阻器
下列关于滑动变阻器的说法，正确的是
滑动变阻器是靠改变导体的横截面积来改变导体电阻的
滑动变阻器是靠改变导体的材料来改变导体电阻的
因为导体的电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变其中任一因素来改变电阻的
滑动变阻器是靠改变接入电路中导体的长度来改变导体电阻的
标有“20Ω
2A”的滑动变阻器，按如图所示连入电路，则下列说法错误的是
该滑动变阻器的最大阻值是20Ω
该滑动变阻器允许通过的最大电流是2
A
当滑片移动到最右端时，变阻器接入电路的阻值是20Ω
当滑片向左移动时，变阻器接入电路的阻值增大
用滑动变阻器改变灯泡的亮度。
实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图1所示。若要把它其中的两个接线柱连接到电路中去，共有
3
种接法；“20Ω”指的是
A、B
接线柱间的电阻值，“2A”指的是
滑动变阻器允许通过的最大电流值为2A
。
现再给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。

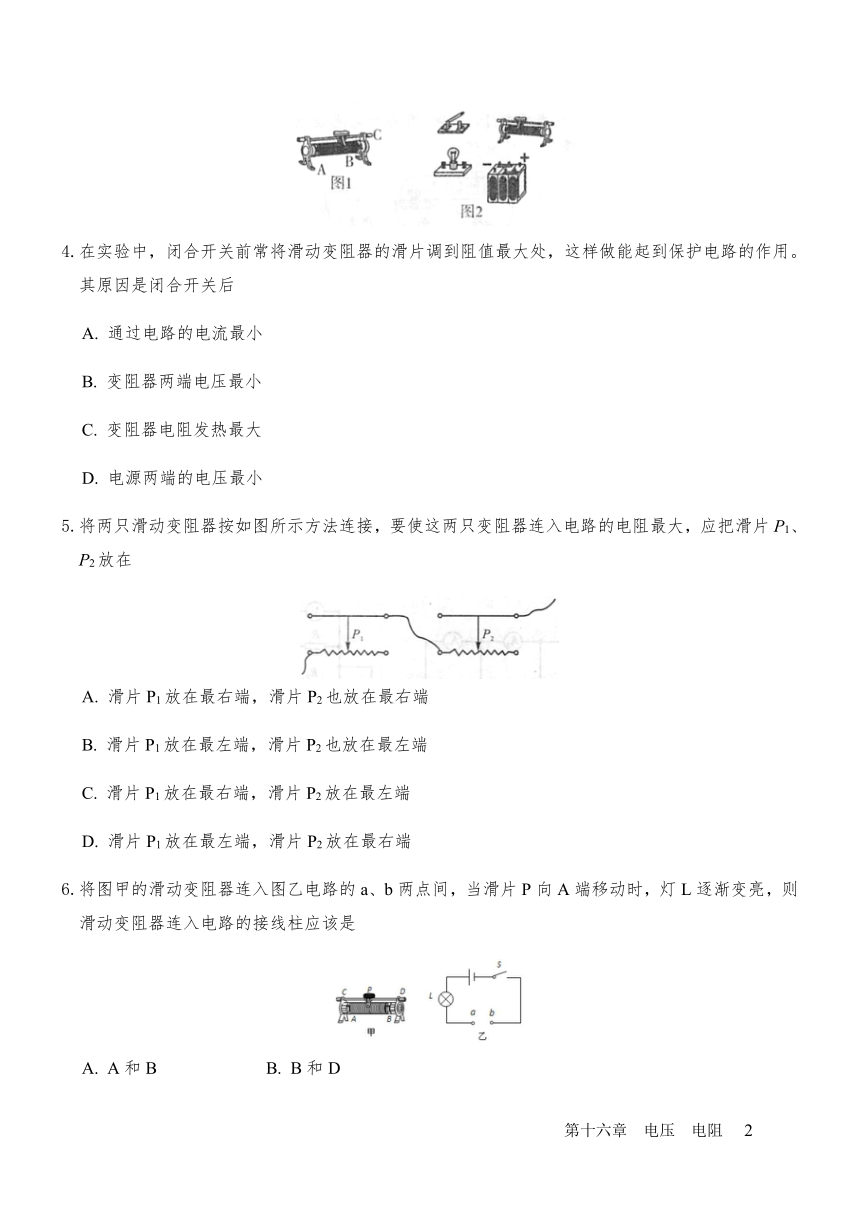

在实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大处，这样做能起到保护电路的作用。其原因是闭合开关后
通过电路的电流最小
变阻器两端电压最小
变阻器电阻发热最大
电源两端的电压最小
将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在
滑片P1放在最右端，滑片P2也放在最右端
滑片P1放在最左端，滑片P2也放在最左端
滑片P1放在最右端，滑片P2放在最左端
滑片P1放在最左端，滑片P2放在最右端
将图甲的滑动变阻器连入图乙电路的a、b两点间，当滑片P向A端移动时，灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是
A和B
B和D
A和C
B和C

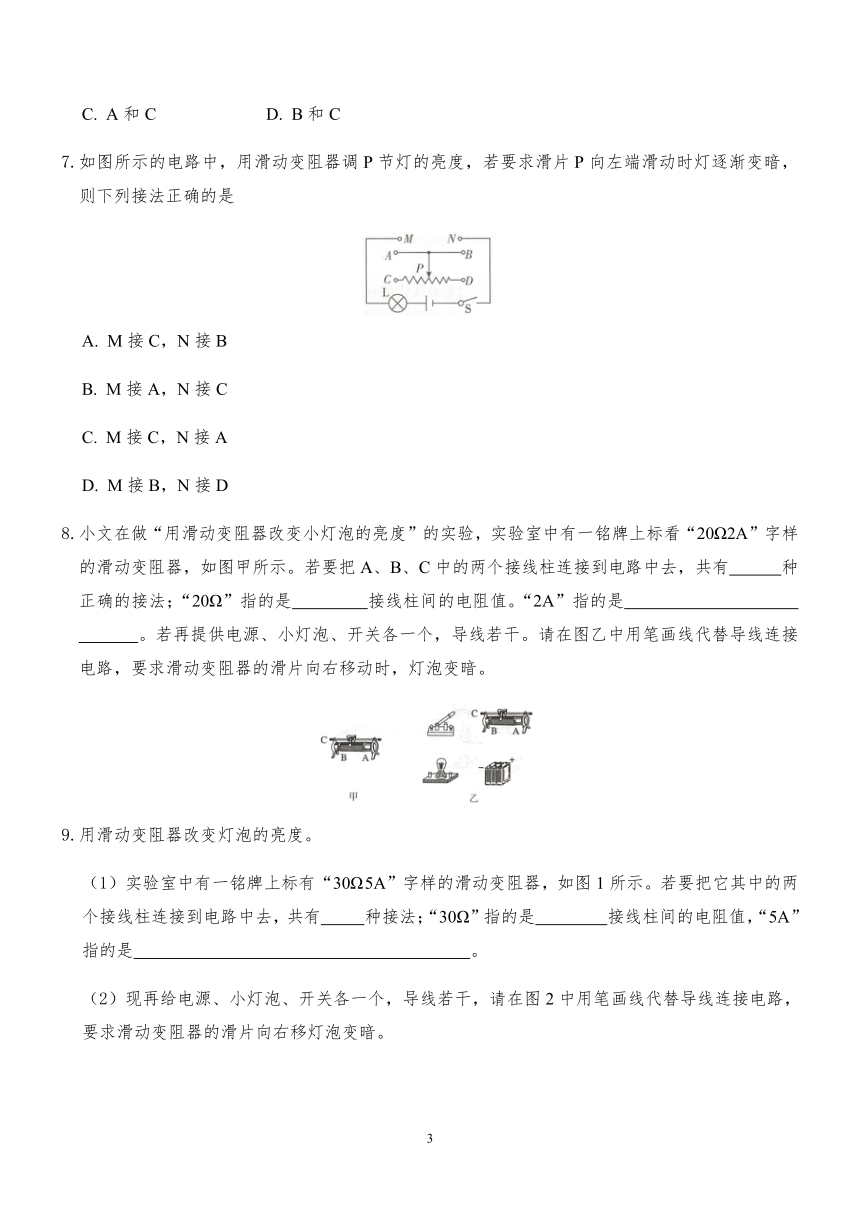

如图所示的电路中，用滑动变阻器调P节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是
M接C，N接B
M接A，N接C
M接C，N接A
M接B，N接D
小文在做“用滑动变阻器改变小灯泡的亮度”的实验，实验室中有一铭牌上标看“20Ω2A”字样的滑动变阻器，如图甲所示。若要把A、B、C中的两个接线柱连接到电路中去，共有
两
种正确的接法；“20Ω”指的是
A、B
接线柱间的电阻值。“2A”指的是
允许经过的最大电流是2A
。若再提供电源、小灯泡、开关各一个，导线若干。请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动时，灯泡变暗。
用滑动变阻器改变灯泡的亮度。
实验室中有一铭牌上标有“30Ω
5A”字样的滑动变阻器，如图1所示。若要把它其中的两个接线柱连接到电路中去，共有
3
种接法；“30Ω”指的是
A、B
接线柱间的电阻值，“5A”指的是
滑动变阻器允许通过的最大电流值为5A
。
现再给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。
在“用滑动变阻器改变灯泡亮度”的实验中，对于连接实验电路的注意事项，不必要的一项是
连入变阻器时，应使滑片位于变阻器阻值最大的位置
开关、电流表应接在靠近电源正极的一端
连接电路时，应将开关断开
电流表应与灯泡串联，并使它的正接线柱连接电源的正极
如图所示是小明探究怎样用滑动变阻器改变灯泡亮度设计的实验电路图，当开关S闭合，要使灯泡变亮，滑动变阻器的滑片P应向
左
（选填“左”或“右”）端移动。
小明在进行“使R两端的电压成整数倍地变化”的实验：
甲
乙
连接电路时，开关应处于
断开
状态，变阻器的滑片应置于最
右
端；
如图所示，电压表的示数为
1
V；
若要将电压表的示数调到2V，滑片应向
左
移动。
如图甲所示，定值电阻与滑动变阻器串联到电路中，定值电阻的阻值为5Ω，
甲
乙
连接完最后一根导线，电压表的指针立即发生了偏转，原因是
连接电路时开关未断开
；
闭合开关后，调节滑片，使电压表的示数如图乙所示，此时电压表的示数为
2
V；
将5Ω的定值电阻换为10Ω后，电压表的示数会
增大
（选填“增大”或“减小”），要想让示数变回2V，滑片应向右移动；
将定值电阻换为20Ω后，移动滑片，电压表的示数始终无法回到2V，原因是
滑动变阻器的最大阻值太小
，如何改进？
换用最大阻值更大的滑动变阻器
。
变阻器的应用
如图所示是汽车、摩托车的油量表（实际上是电流表）的原理示意图，R'是定值电阻，R是滑动变阻器。
打开阀门A，油面下降，滑片向
上
(选填“上”或“下”）移动，油量表（电流表）读数变
小
。
打开阀门B，油面上升，滑片向
下
（选填“上”或“下”）移动，油量表（电流表）读数变
大
。
如图为某台灯用于调节亮度的电位器结构图,A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是
电位器与灯泡并联
若只将B接入电路，顺时针转动旋钮时灯泡变暗
若只将C接入电路，顺时针转动旋钮时灯泡变亮
若只将C接入电路，顺时针转动旋钮时灯泡变暗
D
C
3、A、B、滑动变阻器允许通过的最大电流值为2A
A
A
C
D
两、AB、允许经过的最大电流是2A
3、AB、允许经过的最大电流是5A
B
左
断开、右、1、左
连接电路时开关未断开、2、增大、滑动变阻器的最大阻值太小、换用最大阻值更大的滑动变阻器
上、小、下、大
D
