2020-2021学年度苏科版九年级物理上册课课练——11.1杠杆（含答案）

11.1杠杆
一、选择题
1．如图所示，杠杆在水平位置处于平衡状态，杠杆上每格均匀等距，每个钩码都相同，下列四项操作中，会使杠杆左端下倾的是（
）
①在杠杆的两侧同时各减掉一个钩码；
②在杠杆的两侧钩码下同时各加挂一个相同的钩码；
③将杠杆两侧的钩码同时各向外移动一个小格；
④将杠杆两侧的钩码同时各向内移动一个小格．
A．①③
B．②④
C．②③
D．①④
2．如图所示，轻质木杆AC可以绕O点转动，AB:OB=4:1，A端挂着重为300N的物体G，为了使木杆保持水平位置平衡，且物体G对水平地面的压力为100N，需要在B点施加竖直向下的力的大小为（　　）
A．400N
B．600N
C．800N
D．1200N

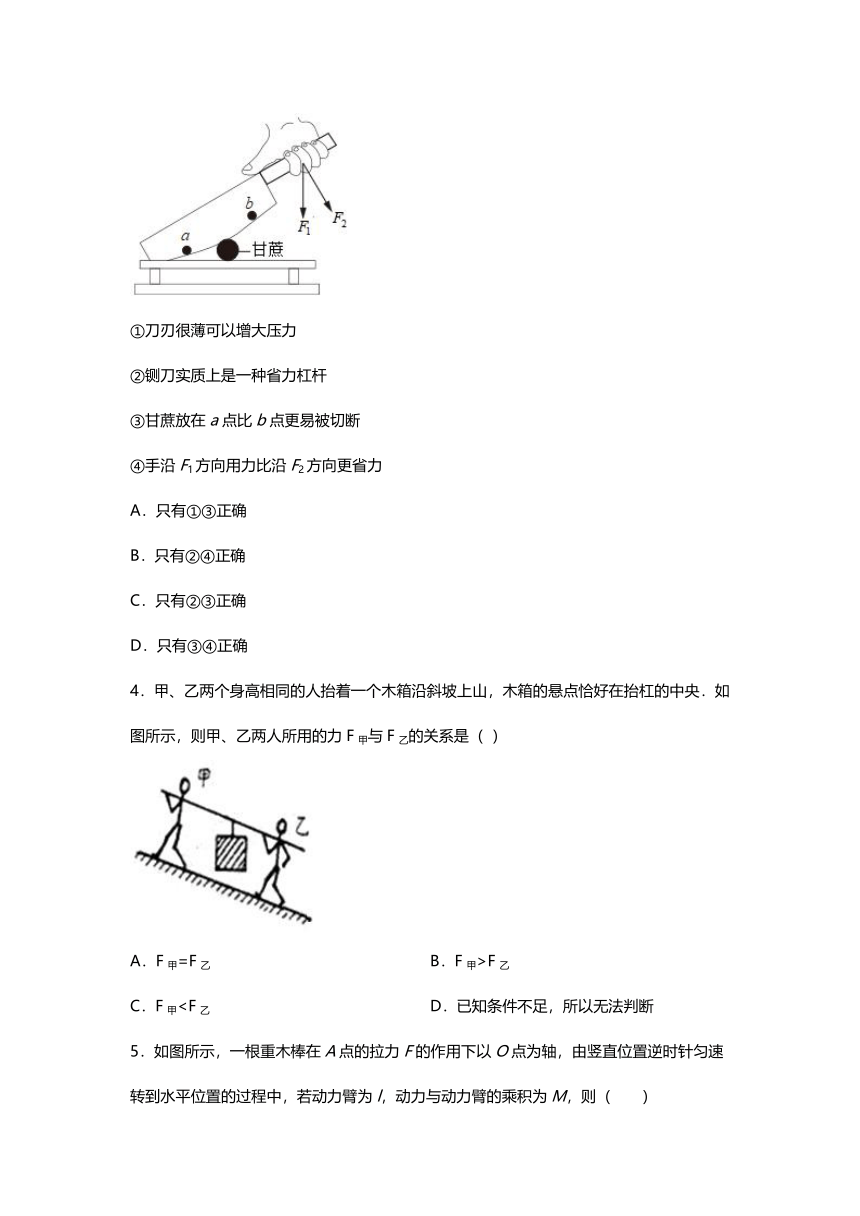

3．如图是一种切甘蔗用的铡刀示意图。下列有关说法正确的是（　　）
①刀刃很薄可以增大压力
②铡刀实质上是一种省力杠杆
③甘蔗放在a点比b点更易被切断
④手沿F1方向用力比沿F2方向更省力
A．只有①③正确
B．只有②④正确
C．只有②③正确
D．只有③④正确
4．甲、乙两个身高相同的人抬着一个木箱沿斜坡上山，木箱的悬点恰好在抬杠的中央．如图所示，则甲、乙两人所用的力F甲与F乙的关系是（
）
A．F甲=F乙
B．F甲>F乙
C．F甲D．已知条件不足，所以无法判断

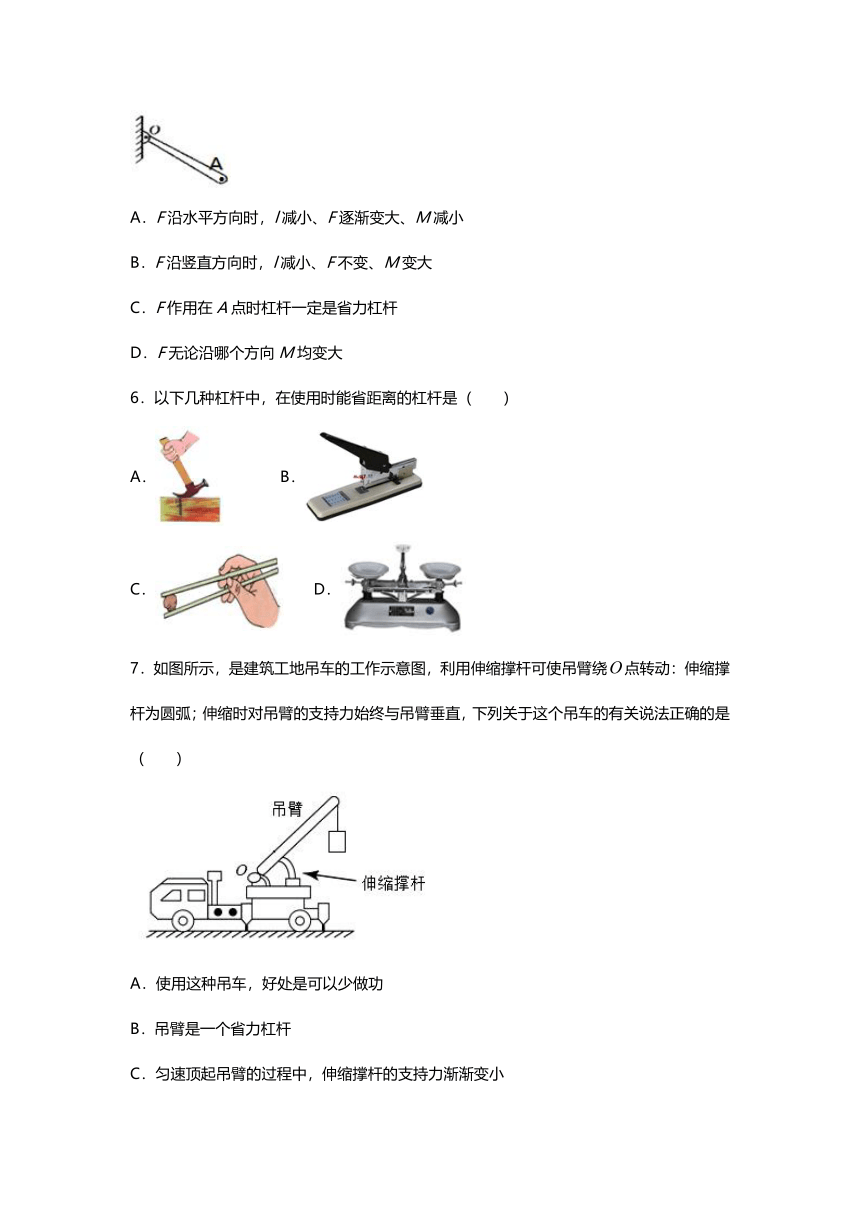

5．如图所示，一根重木棒在A点的拉力F的作用下以O点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为l，动力与动力臂的乘积为M，则（　　）
A．F沿水平方向时，l减小、F逐渐变大、M减小
B．F沿竖直方向时，l减小、F不变、M变大
C．F作用在A点时杠杆一定是省力杠杆
D．F无论沿哪个方向M均变大
6．以下几种杠杆中，在使用时能省距离的杠杆是（　　）
A．
B．
C．
D．
7．如图所示，是建筑工地吊车的工作示意图，利用伸缩撑杆可使吊臂绕点转动：伸缩撑杆为圆弧；伸缩时对吊臂的支持力始终与吊臂垂直，下列关于这个吊车的有关说法正确的是（??）
A．使用这种吊车，好处是可以少做功
B．吊臂是一个省力杠杆
C．匀速顶起吊臂的过程中，伸缩撑杆的支持力渐渐变小
D．匀速项起吊臂的过程中，伸缩撑杆的支持力的力臂逐渐减小
8．如图所示的是脚踩式垃圾筒的示意图，下列说法中正确的是
A．两杠杆均为省力杠杆
B．两杠杆均为费力杠杆
C．ABC为省力杠杆
D．A′B′C′为省力杠杆
9．如图所示，O为杠杆的支点，杠杆右端挂有重为G的物体，杠杆在力F1的作用下在水平位置平衡．如果用力F2代替力F1使杠杆仍在水平位置保持平衡，下列关系中正确的是（
）
A．F1＜F2
B．F1＞F2
C．F2＜G
D．F1=G
10．如图所示，杠杆AOB用细线悬挂起来，当A端挂重GA的物体，B端挂重GB的物体时，杠杆处于平衡状态，此时OA恰好处于水平位置，AO=BO，杠杆重不计，则
A．GA=GB
B．GA＜GB
C．GA＞GB
D．无法判定
二、填空题
11．杠杆平衡的条件是__________________，用公式可表示为____________．动力臂是阻力臂的几倍，动力就是阻力的____________

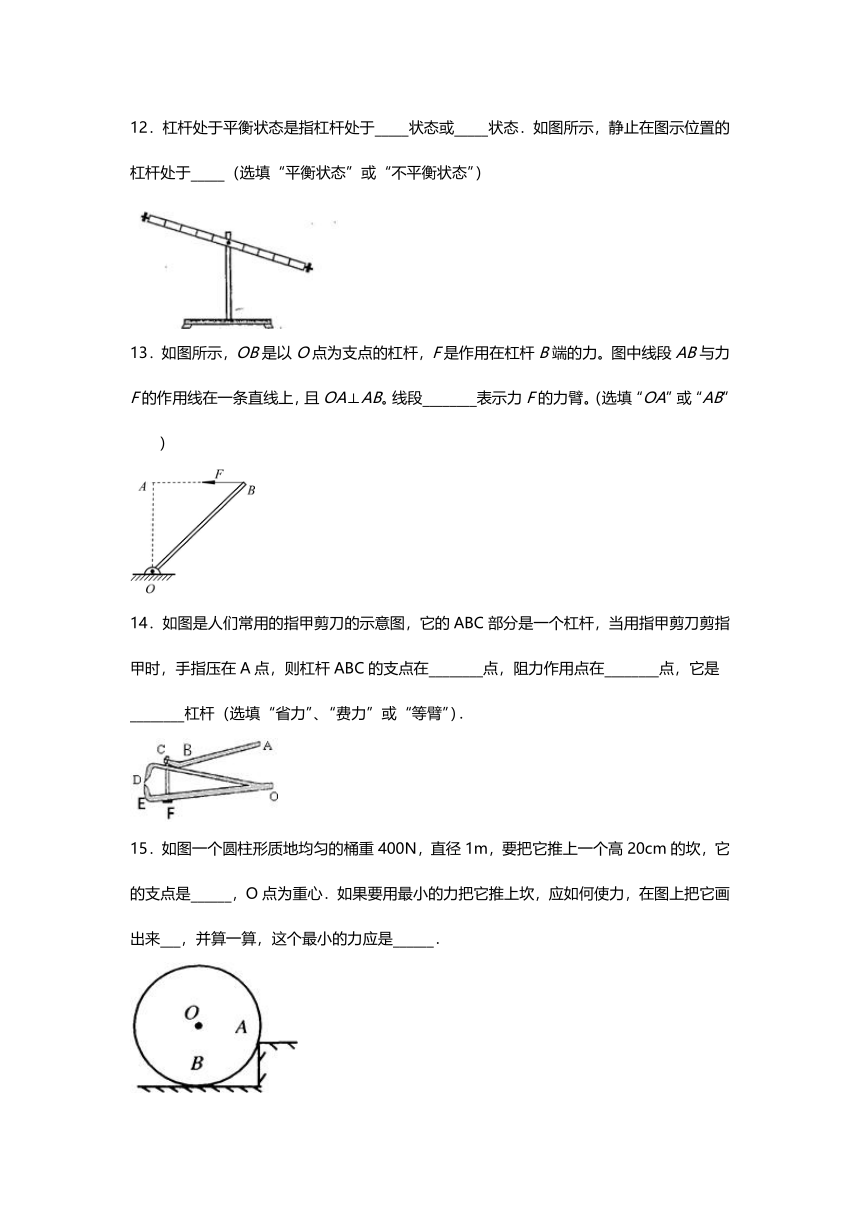

12．杠杆处于平衡状态是指杠杆处于_____状态或_____状态．如图所示，静止在图示位置的杠杆处于_____（选填“平衡状态”或“不平衡状态”）
13．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。图中线段AB与力F的作用线在一条直线上，且OA⊥AB。线段________表示力F的力臂。（选填“OA”或“AB”）
14．如图是人们常用的指甲剪刀的示意图，它的ABC部分是一个杠杆，当用指甲剪刀剪指甲时，手指压在A点，则杠杆ABC的支点在________点，阻力作用点在________点，它是________杠杆（选填“省力”、“费力”或“等臂”）．
15．如图一个圆柱形质地均匀的桶重400N，直径1m，要把它推上一个高20cm的坎，它的支点是______，O点为重心．如果要用最小的力把它推上坎，应如何使力，在图上把它画出来___，并算一算，这个最小的力应是______．
16．如图所示，轻质杠杆OB的重力忽略不计，OB=3OA，物体G的重力为120N．若要使物体G对水平地面的压力为零，则需要在B端施加的拉力F=________N．
三、综合题
17．如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．
18．如图所示，杠杆在力F1、F2的作用下（F2未画出）处于平衡状态，O为支点，l2是力F2的力臂，请在图中画出F1的力臂l1和力F2的示意图。
19．某小组探究杠杆平衡条件的实验中发现，当动力臂或阻力臂发生变化时，使杠杆平衡的动力大小就要随之改变，他们为了知道使杠杆平衡的动力大小与两个力臂大小之间的关系，他们在已调水平平衡的杠杆左端悬挂等重的钩码如图所示，将钩码对杠杆的作用力定为阻力.在支点另一侧通过悬挂钩码施加动力，调节动力臂及阻力臂大小使杠杆在水平位置平衡，并将实验记录在表一、表二中．
表一
实验序号
（牛）
（厘米）
（牛）
（厘米）
1
6
10
4
15
2
6
10
6
10
3
6
10
10
6
表二
实验序号
（牛）
（厘米）
（牛）
（厘米）
4
6
8
4
12
5
6
12
6
12
6
6
20
10
12
表三
实验序号
（牛）
（厘米）
（牛）
（厘米）
7
6
8
5
12
8
6
12
8
12
9
6
20
20
12
（1）分析比较实验序号1、2与3的数据及相关条件，这是在研究动力的大小与___________的关系，分析数据初步归纳得出的结论是：______________________．
（2）分析比较实验序号___________的数据中动力与阻力臂变化的关系可以归纳得出的初步结论是：使杠杆在水平位置平衡，当阻力和动力臂相同，动力的大小与阻力臂成正比．
（3）小明为了验证第（2）题中的结论，用已调节好的弹簧测力计代替钩码在支点的左侧对杠杆施加动力，当杠杆在水平位置平衡时得到的实验数据如表三，他发现这组实验数据无法验证上述结论，你认为他的实验中可能存在的问题是：______________________．
（4）进一步综合分析比较表一和表二中的数据及相关条件，可归纳得出初步结论：
（a）分析比较1与4、2与5、3与6的数据可初步归纳得出：___________，动力大小相同．
（b）分析比较1、2、3或4、5、6中的数据可初步归纳得到：________________
20．在研究杠杆平衡条件的实验中：
（1）小明调节杠杆在水平位置平衡后，按图甲所示，通过加挂钩码分别改变F1、F2，仍使杠杆在水平位置平衡，并用刻度尺在杠杆上测出对应的L1和L2，记录的实验数据如下表：
小明通过观察以上实验装置，并分析数据得出杠杆平衡的条件是：“动力乘以动力作用点到支点的距离=阻力乘以阻力作用点到支点的距离”。小华认为小明的结论不正确，小华为了验证自己的观点，只将图甲中的F1改用弹簧测力计来拉，实验中改变拉力的_____，仍使杠杆在水平位置平衡时，比较拉力的_____，即可证明小华的观点是否正确。
（2）某同学利用身边的塑料直尺和硬币若干来验证杠杆平衡的条件，如图乙所示，当杠杆在水平位置平衡时，他测出从支点O到硬币边缘的距离作为力臂L1和L2的大小，他测力臂的方法是_____的（选填“正确”或“错误”）．如果将两边的硬币以相同速度同时匀速向支点移动的过程中，则杠杆_____（选填“仍平衡”、“向左倾斜”、“向右右倾斜”）。
21．如图是锅炉上的保险阀，平衡时处于水平位置。当阀门受到的蒸汽压强超过安全值时，阀门被顶开，蒸汽跑出一部分，使锅炉内的蒸汽压强减小，已知杠杆重力可以忽略不计，OA长15cm，AB长度为45cm。当蒸汽施加给阀门大小为39.2N、方向竖直向上的力时，阀门刚好被顶开，应在B点挂重物质量为多少千克？
22．如图所示，轻质杠杆OA长0.2米，可绕O点转动，在它的A端挂一重20牛的物体．若在杠杆的中点B处施加最小的力F1，使杠杆在水平位置平衡，求：力F1的大小与方向．
答案
1．B
2．C
3．C
4．A
5．D
6．C
7．C
8．C
9．B
10．B
11．动力×动力臂=阻力×阻力臂
几分之一
12．静止
匀速转动
平衡状态
13．OA
14．C
B
省力
15．A
160N
16．40
17．
18．
19．动力臂
使杠杆在水平位置平衡，当阻力、阻力臂大小相同时，动力大小与动力臂成反比
4、5、6
弹簧测力计没有沿竖直方向向上拉杠杆
阻力臂与动力臂的比值相同时
使杠杆在水平位置平衡，阻力相同时，阻力臂与动力臂的比值越大，动力越大．
20．
方向
大小
错误
向左倾斜
21．1kg
22．F1的大小为40N，方向竖直向上．
