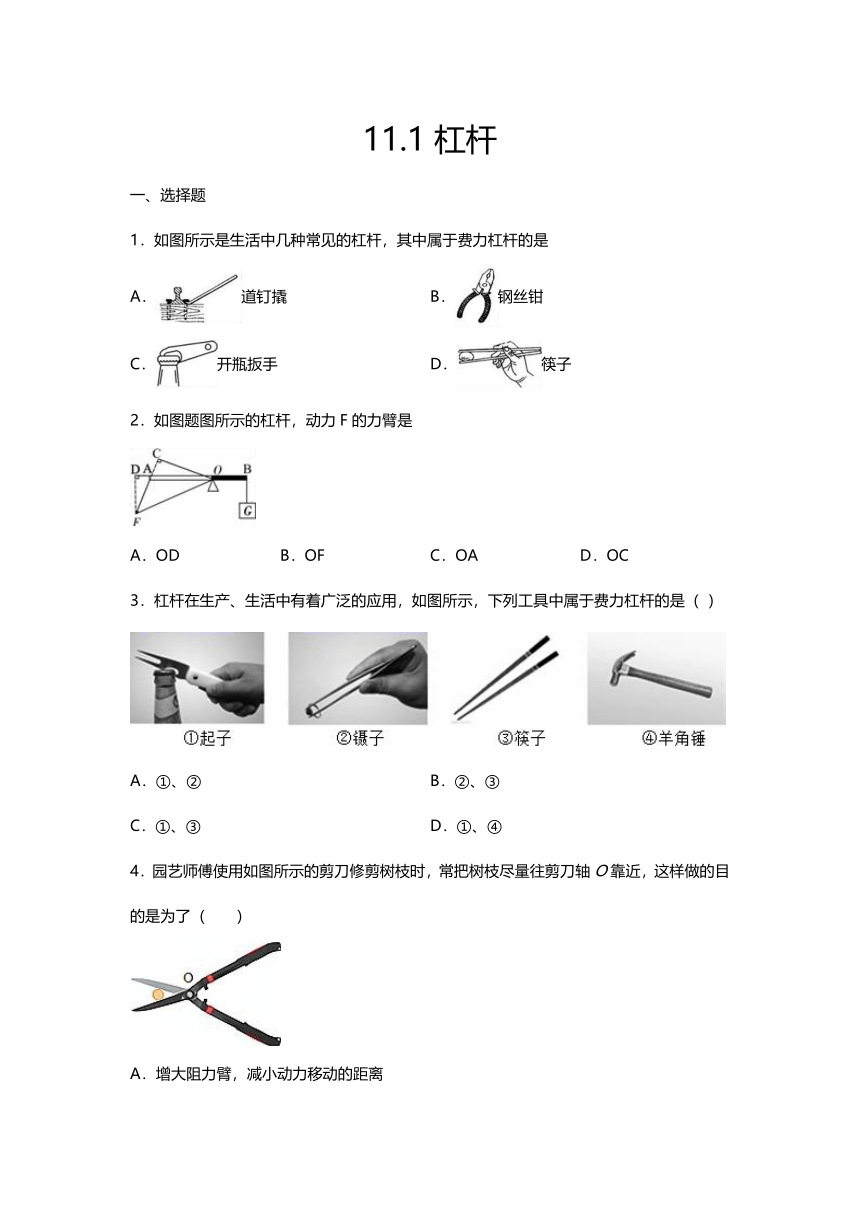

11.1杠杆
一、选择题
1．如图所示是生活中几种常见的杠杆，其中属于费力杠杆的是
A．道钉撬
B．钢丝钳
C．开瓶扳手
D．筷子
2．如图题图所示的杠杆，动力F的力臂是
A．OD
B．OF
C．OA
D．OC
3．杠杆在生产、生活中有着广泛的应用，如图所示，下列工具中属于费力杠杆的是（
）
A．①、②
B．②、③
C．①、③
D．①、④
4．园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了（　　）

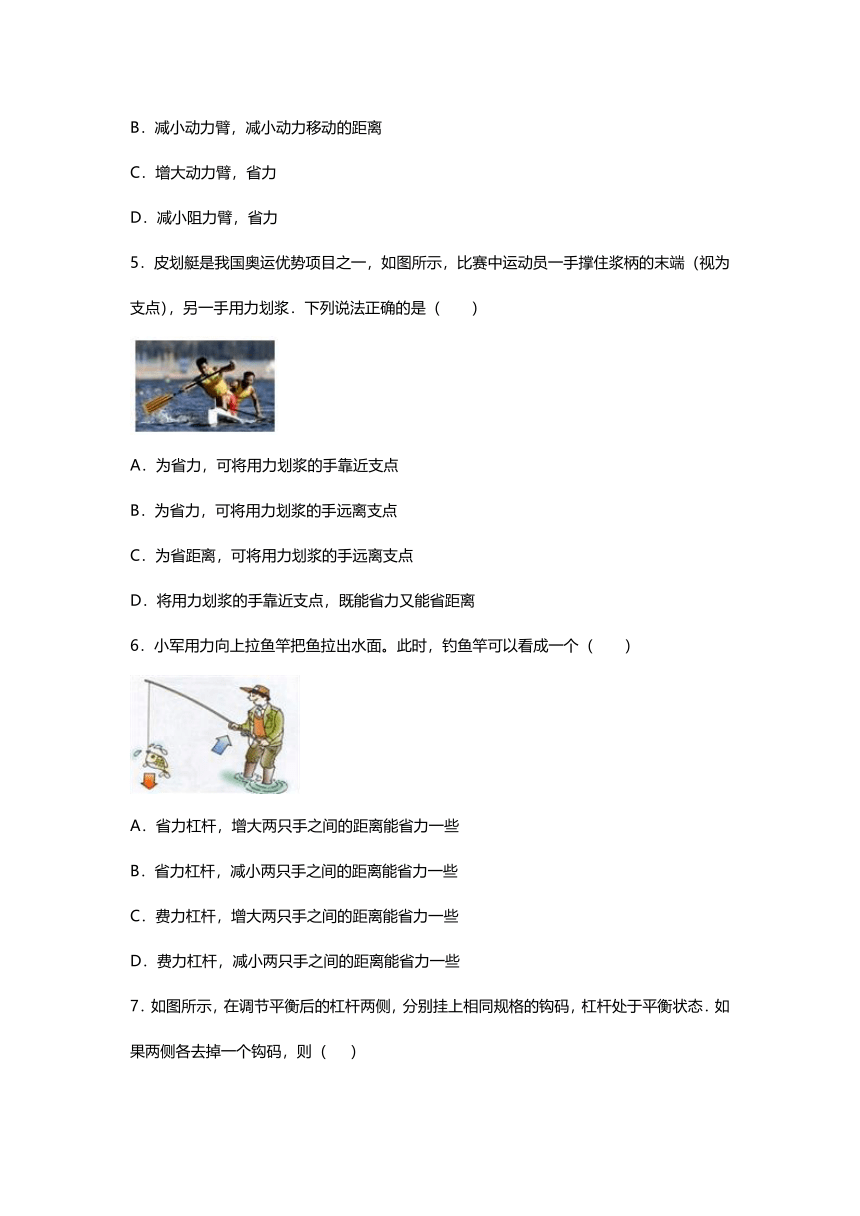

A．增大阻力臂，减小动力移动的距离
B．减小动力臂，减小动力移动的距离
C．增大动力臂，省力
D．减小阻力臂，省力
5．皮划艇是我国奥运优势项目之一，如图所示，比赛中运动员一手撑住浆柄的末端（视为支点），另一手用力划浆．下列说法正确的是（　　）
A．为省力，可将用力划浆的手靠近支点
B．为省力，可将用力划浆的手远离支点
C．为省距离，可将用力划浆的手远离支点
D．将用力划浆的手靠近支点，既能省力又能省距离
6．小军用力向上拉鱼竿把鱼拉出水面。此时，钓鱼竿可以看成一个（　　）
A．省力杠杆，增大两只手之间的距离能省力一些
B．省力杠杆，减小两只手之间的距离能省力一些
C．费力杠杆，增大两只手之间的距离能省力一些
D．费力杠杆，减小两只手之间的距离能省力一些

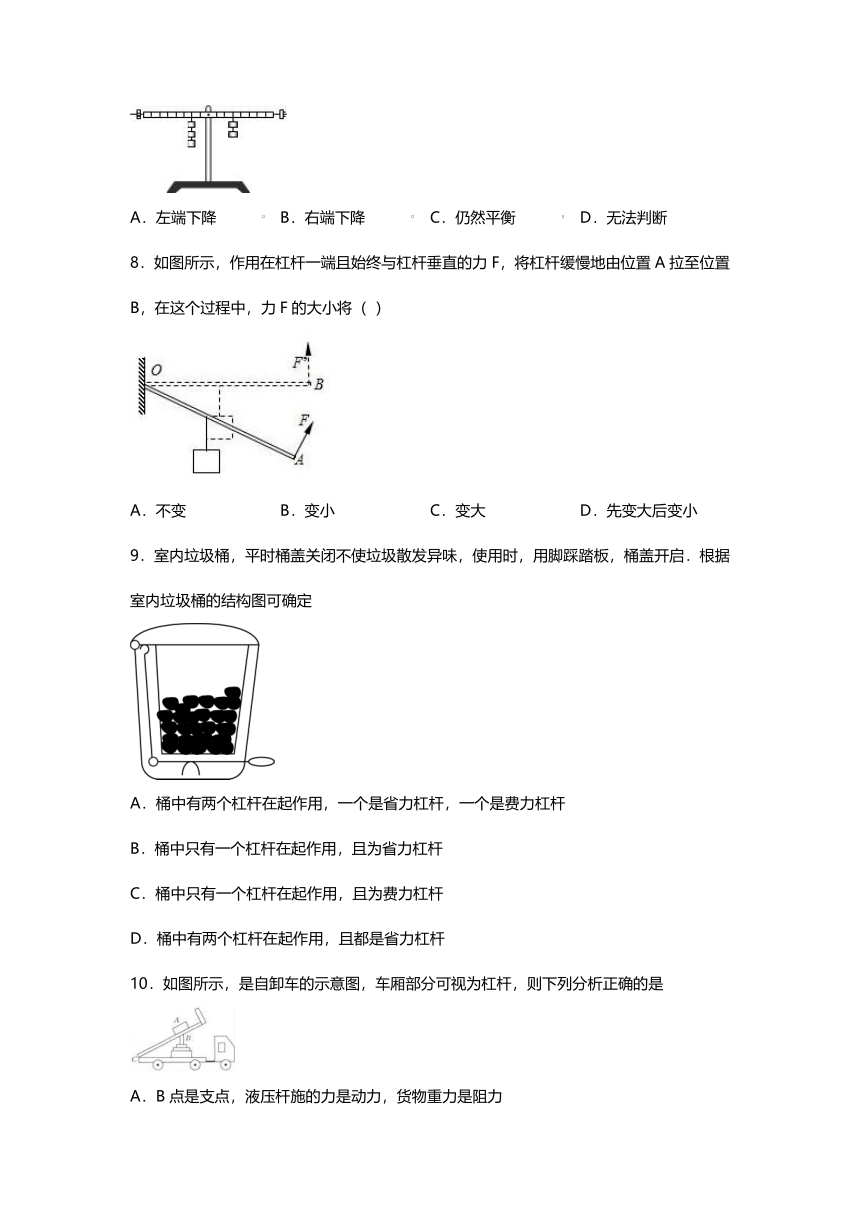

7．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，则（
）
A．左端下降
B．右端下降
C．仍然平衡
D．无法判断
8．如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，在这个过程中，力F的大小将（
）
A．不变
B．变小
C．变大
D．先变大后变小
9．室内垃圾桶，平时桶盖关闭不使垃圾散发异味，使用时，用脚踩踏板，桶盖开启．根据室内垃圾桶的结构图可确定
A．桶中有两个杠杆在起作用，一个是省力杠杆，一个是费力杠杆
B．桶中只有一个杠杆在起作用，且为省力杠杆
C．桶中只有一个杠杆在起作用，且为费力杠杆
D．桶中有两个杠杆在起作用，且都是省力杠杆
10．如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是

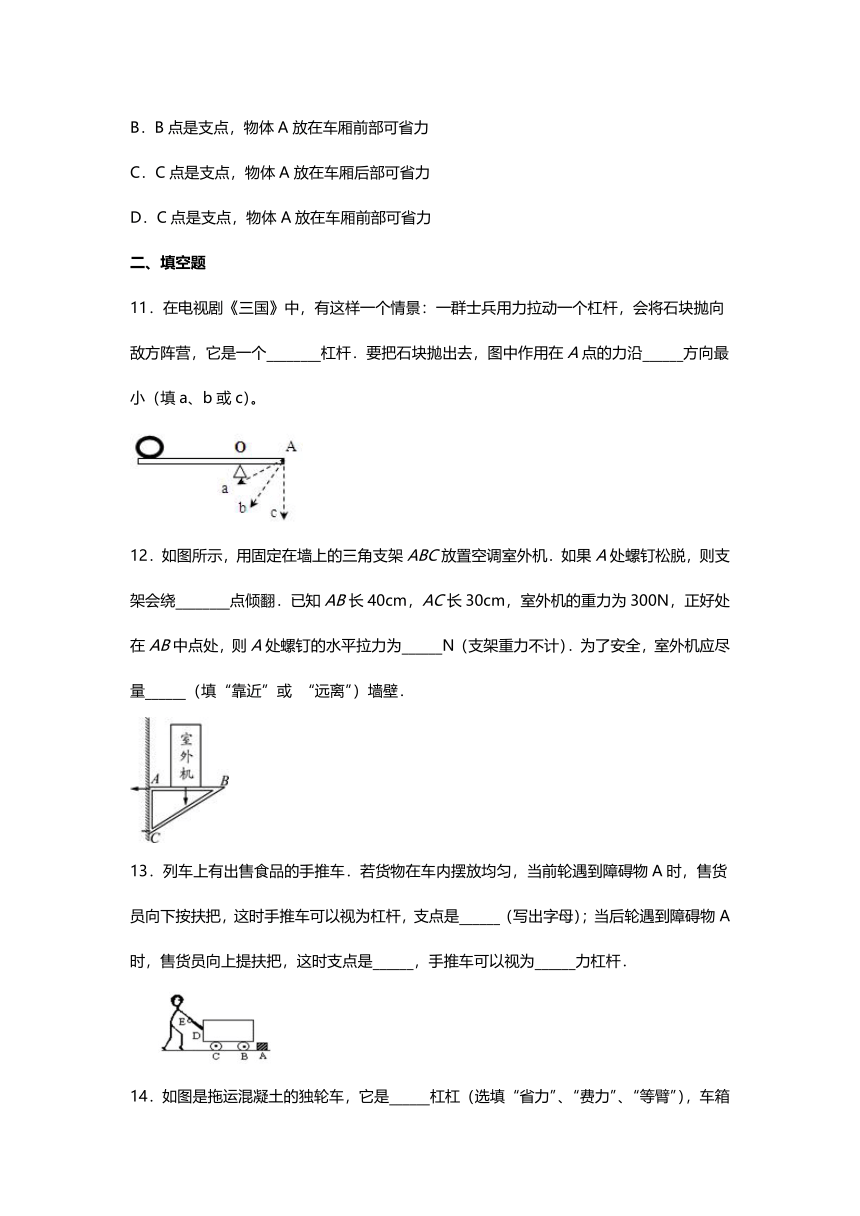

A．B点是支点，液压杆施的力是动力，货物重力是阻力
B．B点是支点，物体A放在车厢前部可省力
C．C点是支点，物体A放在车厢后部可省力
D．C点是支点，物体A放在车厢前部可省力
二、填空题
11．在电视剧《三国》中，有这样一个情景：一群士兵用力拉动一个杠杆，会将石块抛向敌方阵营，它是一个________杠杆．要把石块抛出去，图中作用在A点的力沿______方向最小（填a、b或c）。
12．如图所示，用固定在墙上的三角支架ABC放置空调室外机．如果A处螺钉松脱，则支架会绕________点倾翻．已知AB长40cm，AC长30cm，室外机的重力为300N，正好处在AB中点处，则A处螺钉的水平拉力为______N（支架重力不计）．为了安全，室外机应尽量______（填“靠近”或
“远离”）墙壁．
13．列车上有出售食品的手推车．若货物在车内摆放均匀，当前轮遇到障碍物A时，售货员向下按扶把，这时手推车可以视为杠杆，支点是______（写出字母）；当后轮遇到障碍物A时，售货员向上提扶把，这时支点是______，手推车可以视为______力杠杆．
14．如图是拖运混凝土的独轮车，它是______杠杠（选填“省力”、“费力”、“等臂”），车箱和混凝土的总重G＝1600N，运泥土时从A点提起独轮车把手，F的大小至少是______N。
15．有一杠杆经过调节，处于水平平衡状态．如图所示，在A点悬挂三个钩码（每个钩码重均为0.5N），要使杠杆水平平衡，需在B点悬挂_____个钩码；取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上拉，使杠杆水平平衡，测力计的拉力为_____N；如改变测力计拉力的方向，使之斜向右上方，杠杆仍然水平平衡，测力计的读数将_____．
16．下图是三类不同用途的杠杆模型。这三类杠杆中，一定是省力杠杆的是第______类，钓鱼竿与第______类杠杆原理相同。
17．如图所示，将一把薄木尺的长度用多层报纸紧密地覆盖在水平桌面上，已知报纸的上表面积为0.25m2，则大气对报纸上表面的压力为_____N；在木尺右端快速施加竖直向下的力F，要将报纸掀开，则力F至少为_____N(假设报纸对木尺的压力全部作用在木尺的最左端，大气压取1.0×105pa，报纸和薄木尺的重力忽略不计）．
18．若一根杠杆，它的动力臂和阻力臂之比为3：1.要举起重为600牛的物体，所需的最小动力为___________牛．
三、综合题
19．“探究杠杆的平衡条件”实验
①如图甲所示，为了使杠杆在水平位置平衡，应把杠杆右的平衡螺母向_____（选填“左”或“右”）调节；
②如图乙所示，保持杠杆水平位置平衡，测力计从a位置转到b位置，其示数将____（选填“变大”、“变小”或“不变”）
③在实验中，改变力和力臂的大小得到多组数据的目的是_______（填序号）
A．使测量数据更准确
B．多次测量取平均值减小误差
C．避免偶然性，使实验结论具有普遍性
20．对于杠杆的原理，我国古代也很注意研究，在古书《墨经》中就对杆秤作了科学的说明。某物理小组探究如图所示的一杆秤，通过观察和测量知道：杆秤上标有刻度，提纽在B点，秤钩在A点，O点为刻度的起点（为零刻度点，在B点左侧）。用刻度尺量出OA=l1，OB=l2。
(1)秤钩不挂重物时，秤砣挂在O点时杆秤平衡，则重心C应在B点的__________侧（选填“左”、“右”或“不确定”）。
设该杆秤秤砣的质量为m，则杆秤自身重力（不含秤砣）和它的力臂的乘积是__________。
(2)物理小组利用空瓶（空瓶质量比秤砣质量小一些）、细线和原有秤砣测出原秤砣的质量。方法是：用细线系在空瓶上并置于__________点，慢慢往瓶中加沙子，如果杆秤恰能平衡，相当于新做了一个秤砣，再把它挂在秤钩上，移动原秤砣位置至杆秤平衡，秤杆上的读数即为原秤砣质量。
(3)物理小组通过查资料得到“如果杠杆受两个阻力，杠杆的平衡条件是：F动l动=F阻l阻+F′阻l′阻，如图所示”。则上一问中实际上只要有刻度尺利用科学推理也可测得秤砣质量，方法是：设想有两个完全一样的原秤砣甲、乙，将甲置于A点，乙置于B点右侧某点，杆秤恰好平衡。由杠杆的平衡条件可知，量出长度l1、l2后，只须从B点起向右量出长度__________，该位置杆秤上的读数即为秤砣的质量m。
21．杠杆的动力臂l1为2
m，阻力臂l2为0.
2
m，若阻力F2为300
N，求杠杆平衡时的动力F1．
22．如图所示，质量为50千克的小张同学在做俯卧撑运动。此时可将他视为一个杠杆，他的重心在A点。则：
（1）小张同学所受的重力大小为多少？
（2）若他将身体撑起，地面对手的作用力至少多大？
答案
1．D
2．D
3．B
4．D
5．B
6．C
7．A
8．C
9．A
10．C
11．费力
c
12．C
200
靠近
13．C
B
省
14．省力
400
15．2
3
变大
16．二
三
17．2.5×104
1.25×104
18．200
19．左
变大
C
20．右
O
21．30
N
22．（1）500N（2）300N
