2020年沪科版九年级物理全一册第14章《了解电路》达标测试卷(含解析)

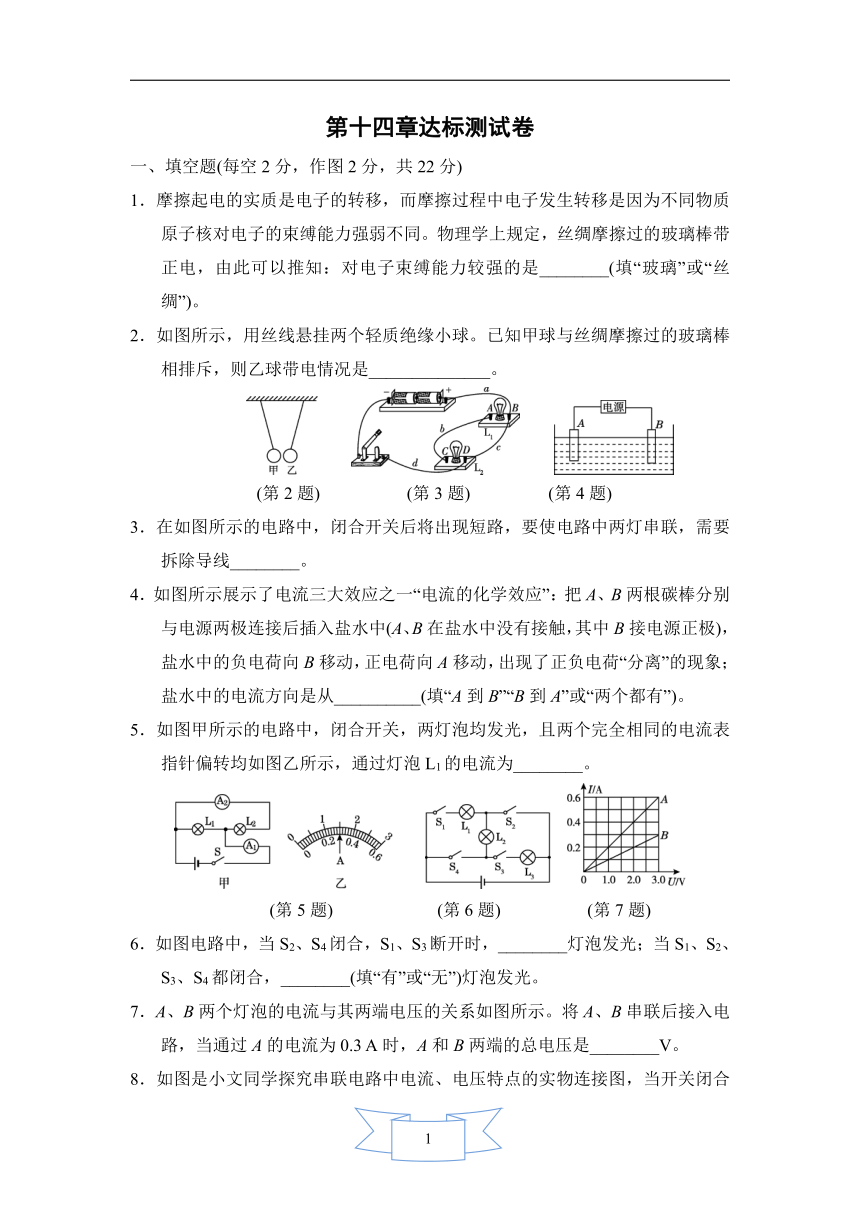

第十四章达标测试卷
一、填空题(每空2分，作图2分，共22分)
1．摩擦起电的实质是电子的转移，而摩擦过程中电子发生转移是因为不同物质原子核对电子的束缚能力强弱不同。物理学上规定，丝绸摩擦过的玻璃棒带正电，由此可以推知：对电子束缚能力较强的是________(填“玻璃”或“丝绸”)。
2．如图所示，用丝线悬挂两个轻质绝缘小球。已知甲球与丝绸摩擦过的玻璃棒相排斥，则乙球带电情况是______________。
(第2题)　　
　
(第3题)
　　　
(第4题)
3．在如图所示的电路中，闭合开关后将出现短路，要使电路中两灯串联，需要拆除导线________。
4．如图所示展示了电流三大效应之一“电流的化学效应”：把A、B两根碳棒分别与电源两极连接后插入盐水中(A、B在盐水中没有接触，其中B接电源正极)，盐水中的负电荷向B移动，正电荷向A移动，出现了正负电荷“分离”的现象；盐水中的电流方向是从__________(填“A到B”“B到A”或“两个都有”)。
5．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1的电流为________。
(第5题)
　
　　
(第6题)
　
　　
(第7题)
6．如图电路中，当S2、S4闭合，S1、S3断开时，________灯泡发光；当S1、S2、S3、S4都闭合，________(填“有”或“无”)灯泡发光。
7．A、B两个灯泡的电流与其两端电压的关系如图所示。将A、B串联后接入电路，当通过A的电流为0.3
A时，A和B两端的总电压是________V。

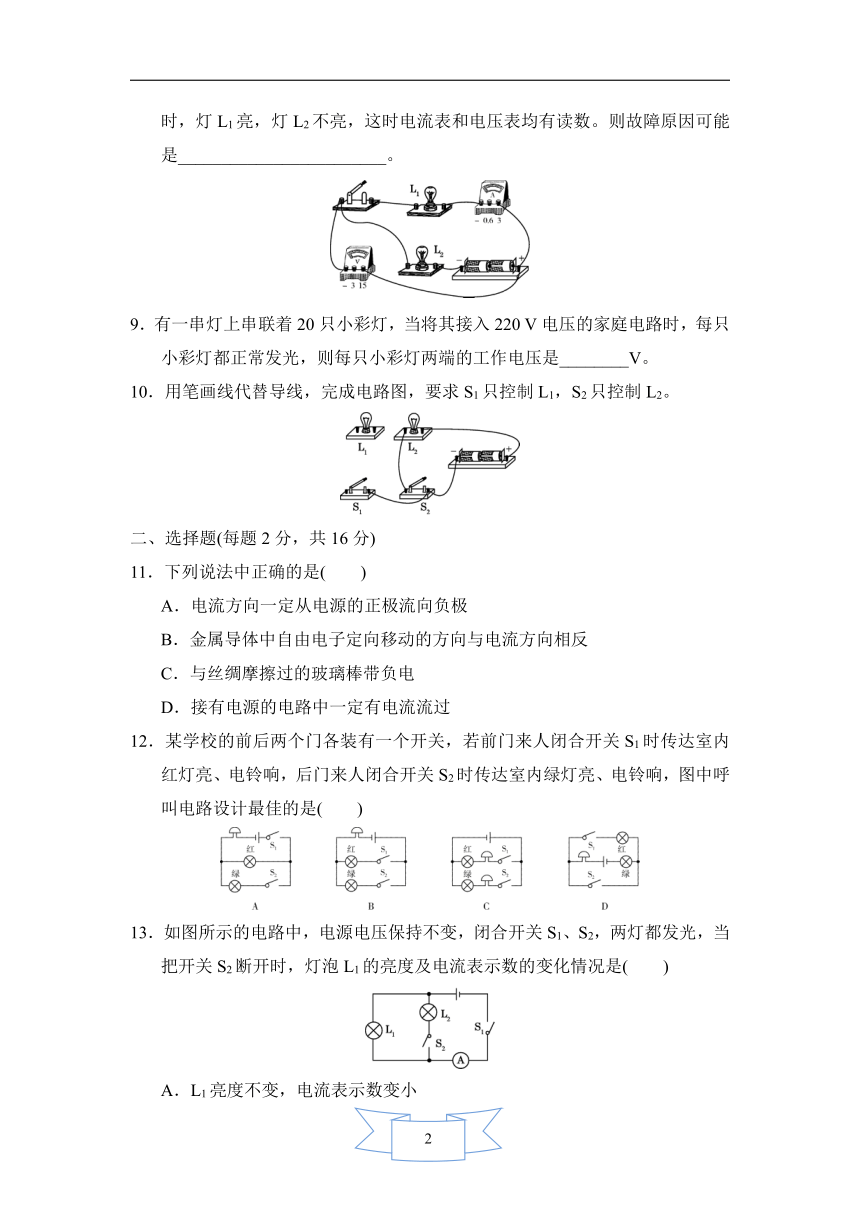

8．如图是小文同学探究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是________________________。
9．有一串灯上串联着20只小彩灯，当将其接入220
V电压的家庭电路时，每只小彩灯都正常发光，则每只小彩灯两端的工作电压是________V。
10．用笔画线代替导线，完成电路图，要求S1只控制L1，S2只控制L2。
二、选择题(每题2分，共16分)
11．下列说法中正确的是(　　)
A．电流方向一定从电源的正极流向负极
B．金属导体中自由电子定向移动的方向与电流方向相反
C．与丝绸摩擦过的玻璃棒带负电
D．接有电源的电路中一定有电流流过
12．某学校的前后两个门各装有一个开关，若前门来人闭合开关S1时传达室内红灯亮、电铃响，后门来人闭合开关S2时传达室内绿灯亮、电铃响，图中呼叫电路设计最佳的是(　　)
13．如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是(　　)

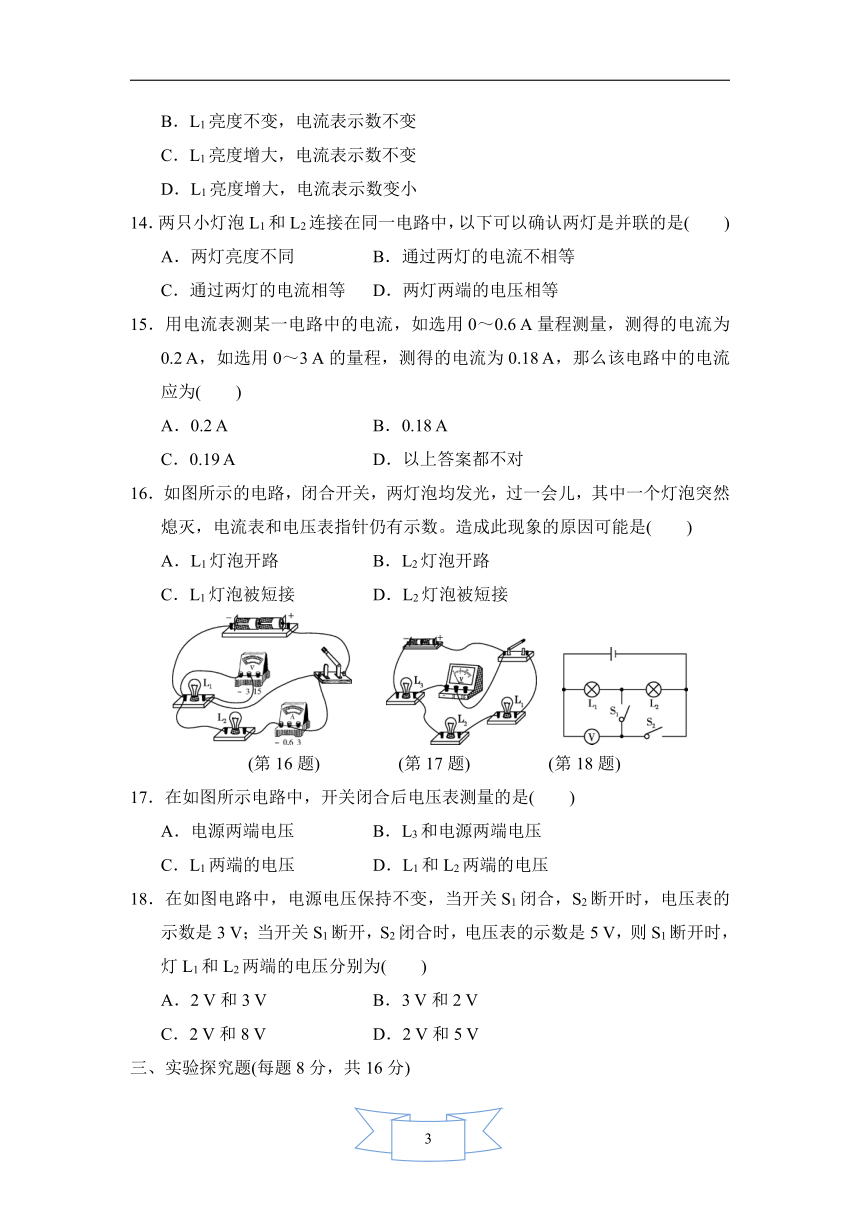

A．L1亮度不变，电流表示数变小
B．L1亮度不变，电流表示数不变
C．L1亮度增大，电流表示数不变
D．L1亮度增大，电流表示数变小
14．两只小灯泡L1和L2连接在同一电路中，以下可以确认两灯是并联的是(　　)
A．两灯亮度不同
B．通过两灯的电流不相等
C．通过两灯的电流相等
D．两灯两端的电压相等
15．用电流表测某一电路中的电流，如选用0～0.6
A量程测量，测得的电流为0.2
A，如选用0～3
A的量程，测得的电流为0.18
A，那么该电路中的电流应为(　　)
A．0.2
A
B．0.18
A
C．0.19
A
D．以上答案都不对
16．如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数。造成此现象的原因可能是(　　)
A．L1灯泡开路
B．L2灯泡开路
C．L1灯泡被短接
D．L2灯泡被短接
(第16题)　　　　
(第17题)　　　　
(第18题)
17．在如图所示电路中，开关闭合后电压表测量的是(　　)
A．电源两端电压
B．L3和电源两端电压
C．L1两端的电压
D．L1和L2两端的电压
18．在如图电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的示数是3
V；当开关S1断开，S2闭合时，电压表的示数是5
V，则S1断开时，灯L1和L2两端的电压分别为(　　)
A．2
V和3
V
B．3
V和2
V
C．2
V和8
V
D．2
V和5
V
三、实验探究题(每题8分，共16分)
19．小海和小梅一起做“探究并联电路中电流的规律”实验。
(1)如图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是________(填“A”“B”或“C”)处的电流。
(2)在图乙中移动一根导线，电流表只测量L1的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
(3)测出A、B、C三处电流如表所示，由此得出初步结论__________(只写表达式)。
位置
A
B
C
电流I/A
0.30
0.24
0.54
(4)小梅指出：为了得出更普遍的规律，接下来的做法是_______________。
20．小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路：
(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是__________________________________。
(2)排除故障后，小明完成了实验，并把数据记录在表中。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
分析实验数据得出两个实验结论：
①串联电路两端的电压________各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等。
(3)实验结束后，小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是________________________，另外，小明的实验在设计方案上还存在另一个不足之处是________________________。
四、计算题(第21题7分，第22题9分，共16分)
21．观察图甲所示电路，请你回答下列问题。
(1)电灯L1、L2的连接方式。
(2)电流表A1、A2各自测量谁的电流？
(3)闭合开关后，两个电流表的示数由图乙读得，分别是多少？并求电灯L1中的电流。
22．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，请根据表盘读数回答下列问题。
(1)电压表V1测________(填“L1”“L2”或“电源”)两端电压。
(2)电压表V2测________(填“L1”“L2”或“电源”)两端电压。
(3)L1两端的电压U1是多大？
(4)L2两端的电压U2是多大？
答案
一、1．丝绸　2．带负电或不带电　
3．c　4．B到A　5．1.2
A　
6．L2；有　7．4.5　8．L2短路
9．11　点拨：家庭电路中的电压是220
V，因为串联电路两端的总电压等于各用电器两端的电压之和，所以将20只小彩灯(串联)接到家庭电路中，每只小彩灯两端的工作电压为＝11
V。
10．解：如图所示。
点拨：根据S1只控制L1，S2只控制L2知，两灯互不影响，故两灯并联，S1与L1串联，S2与L2串联。
二、11．B　12．B
13．A　点拨：两开关均闭合时，两灯并联在电源两端，电压均为电源电压，断开S2后，只有L1接入电路，L1两端电压仍为电源电压，故亮度不变。电流表由测两灯泡的电流之和变成只测L1中的电流，故电流表示数变小。
14．B　15．A　16．A
17．D　点拨：由图知，三个灯泡串联，电压表与灯泡L1、L2并联，所以测量灯泡L1和L2两端的电压，故D正确。
18．B　点拨：在题图电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表测L1两端的电压，即U1为3
V；当开关S1断开，S2闭合时，L1、L2串联，电压表测L1、L2两端总电压，即电源电压U为5
V；当S1断开时，灯L1和L2串联，故L2的电压U2＝U－U1＝5
V－3
V＝2
V。故选B。
三、19．解：(1)C　(2)如图所示。　(3)IC＝IA＋IB
(4)换用不同规格的灯泡多次测量
20．(1)进行调零　(2)①等于
(3)选用相同规格的灯泡做实验；只测出一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性
四、21．解：(1)由图甲可知，两灯的两端是并列地连在一起的(即两灯并列连接)，所以两灯的连接方式是并联。
(2)由图甲可知：电流表A1串联在干路上，所以测的是干路电流；电流表A2与L2串联，则A2测的是通过L2的电流。
(3)因为电流表A1测量的是干路电流，电流表A2测量的是通过L2的电流，干路电流大于支路电流，所以电流表A1选的是0～3
A的量程，分度值是0.1
A，读数是1.5
A，即I＝1.5
A；电流表A2选的是0～0.6
A的量程，分度值是0.02
A，读数是0.5
A，即I2＝0.5
A；所以电灯L1中的电流I1＝I－I2＝1.5
A－0.5
A＝1
A。
22．解：(1)电源　(2)L1
(3)由(1)(2)可知，电压表V1的示数应大于电压表V2的示数；所以电压表V2选的量程是0～3
V，其分度值是0.1
V，读数为1.8
V，即U1＝1.8
V。
(4)电压表V1应选的量程是0～15
V，其分度值是0.5
V，读数为9
V，
即U＝9
V；所以，灯泡L2两端的电压为U2＝U－U1＝9
V－1.8
V＝7.2
V。
