苏教版七上生物 2.1 探索生命的器具 课件（23张PPT）

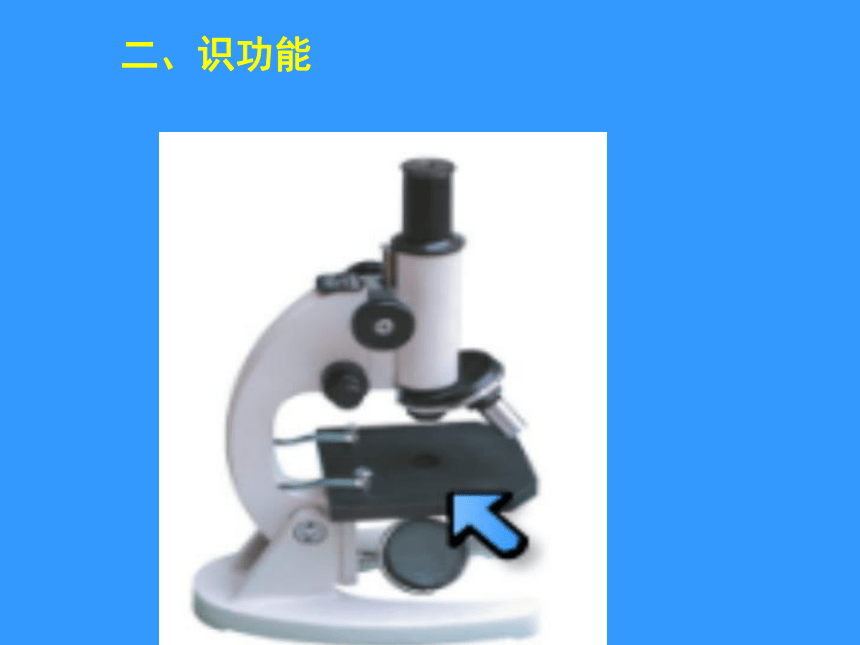

二、识功能









无论放大倍数如何变，显微镜的视野大小不变，所以放大倍数越大，看到的细胞数目越少。
2、视野的明暗


3、粗、细准焦螺旋
4、载物台与压片夹
5、成像特点
6、如何使偏像到达视野中央
三、思中用
1、取镜与安放
2、对光
3、放置玻片标本
4、观察
5、收镜
学习使用显微镜
七年级上册
第一节
探索生命的器具
一、认结构
目镜
镜筒
转换器
物镜
通光孔
载物台
遮光器
反光镜
镜座
粗准焦螺旋
细准焦螺旋
镜臂
镜柱
压片夹
与目镜和物镜的乘积有关

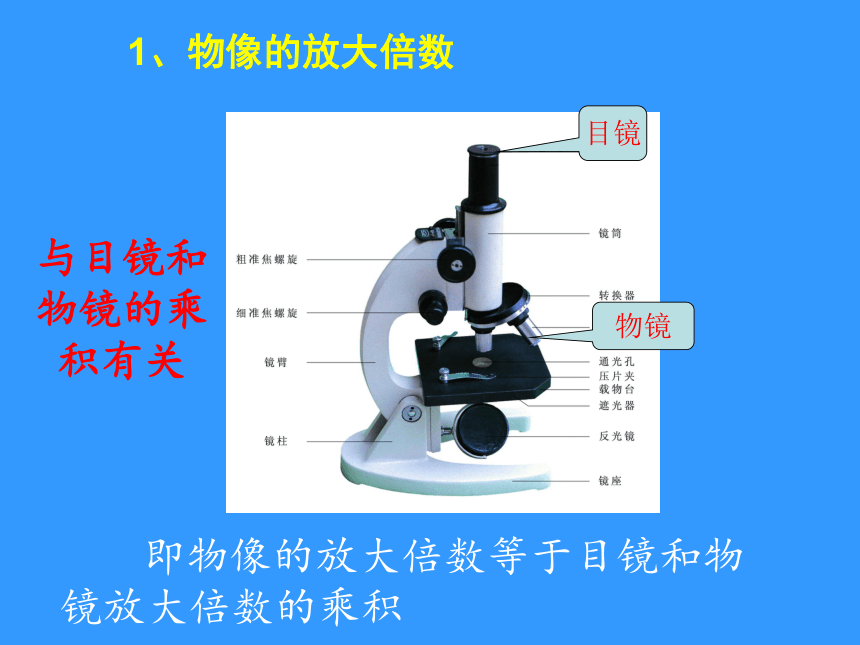

1、物像的放大倍数
目镜
物镜
即物像的放大倍数等于目镜和物镜放大倍数的乘积

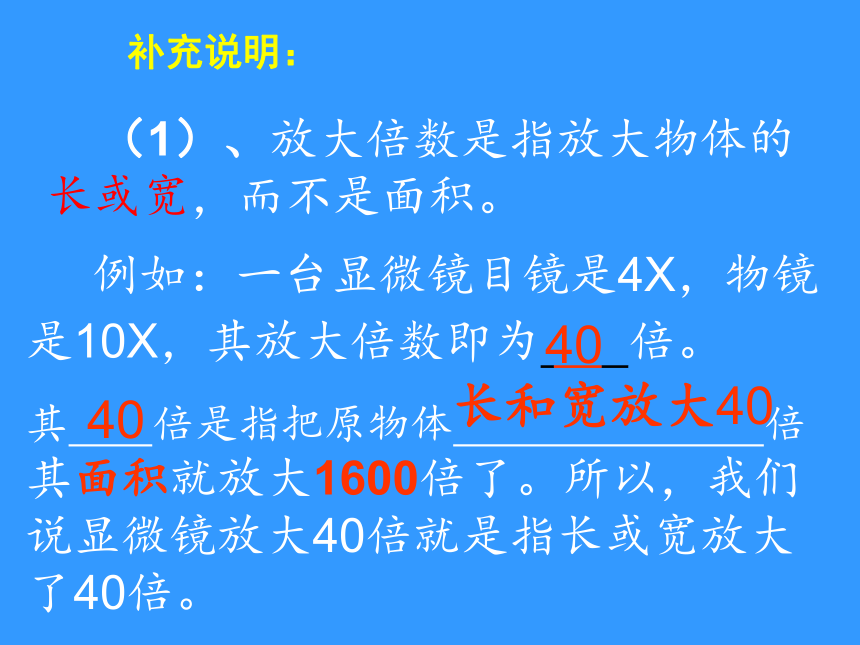

（1）、放大倍数是指放大物体的长或宽，而不是面积。
补充说明：
例如：一台显微镜目镜是4X，物镜是10X，其放大倍数即为 倍。
其 倍是指把原物体 倍其面积就放大1600倍了。所以，我们说显微镜放大40倍就是指长或宽放大了40倍。
40
长和宽放大40
40

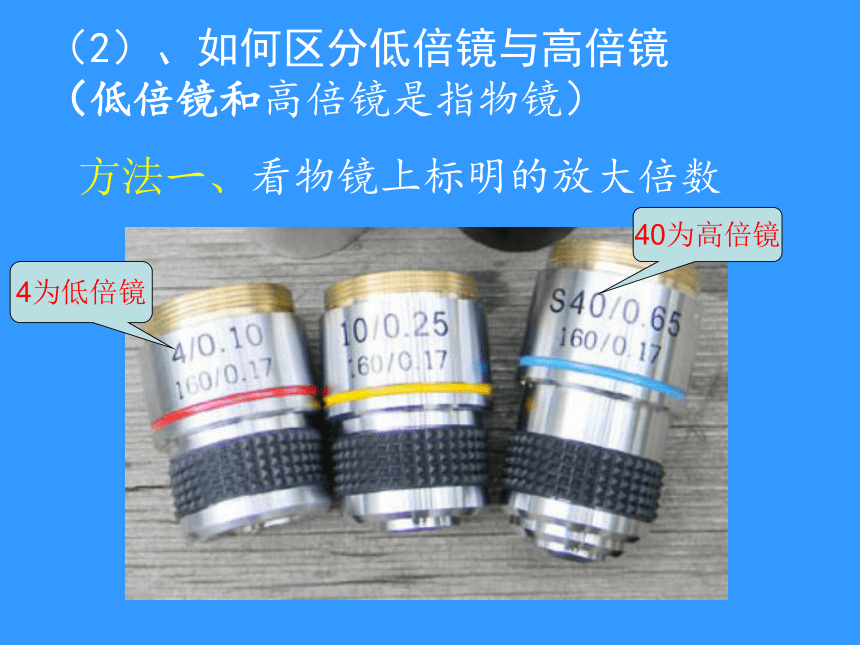

方法一、看物镜上标明的放大倍数
（2）、如何区分低倍镜与高倍镜 （低倍镜和高倍镜是指物镜）
40为高倍镜
4为低倍镜

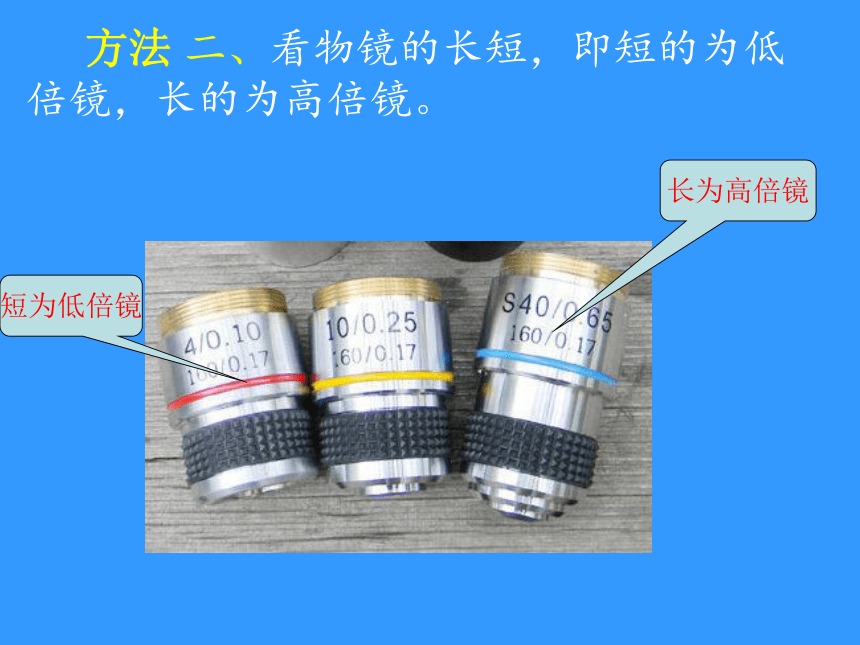

方法 二、看物镜的长短，即短的为低倍镜，长的为高倍镜。
长为高倍镜
短为低倍镜

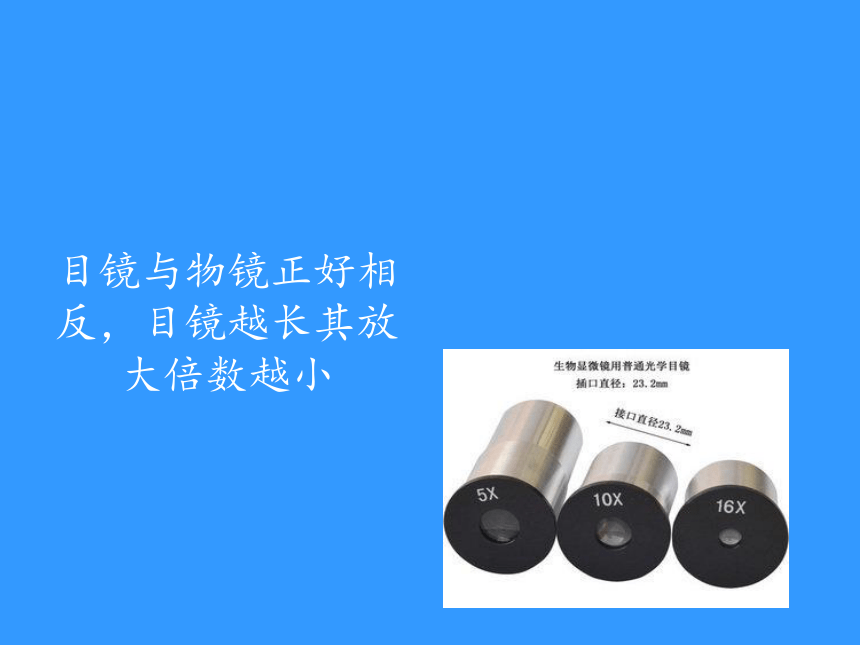

目镜与物镜正好相反，目镜越长其放大倍数越小
（1）、与反光镜有关。当使用平面镜时，视野暗些，使用凹面镜时，视野就明些。
（2）、与遮光器有关。用光圈的大小来改变视野的明暗。用大光圈时，就如同房间的大窗户一样，通过的光线多，其视野就亮一些。
遮光器的光圈
大光圈，视野亮
小光圈，视野暗
（3）、与放大倍数有关。放大倍数越大，其视野越暗。反之越亮
目镜
物镜
粗准焦螺旋能
快速升降镜筒
细准焦螺旋能
使物像更清晰
放置玻片标本
压片夹固定
玻片标本
像是倒像，即上下左右均颠倒。
由此，由像及物或由物及像时，利用旋转180度的方法。
上
上
180度
方法是：像偏向何方就向该方向移动
因为，显微镜成像与物体相反，如视野中像偏左上方，玻片标本实际是偏右下方；因此，若使像到达中央，就必须使玻片标本向左上方移动。这点和日常移动不一样。
要向左上方
移动玻片标本
方法是：一只手握住镜臂，另一只手拖住镜座，将显微镜放在实验台略偏左的位置
轻拿轻放
方法是：转动转换器，使低倍镜正对通光孔。将遮光器的光圈对准通光孔。睁开双眼，用一只眼睛注视目镜，并转动反光镜，直到目镜内看到一个圆形的光屏。（一转一调，一看再转）
转动
转换器
调节
遮光器
转动
反光镜
注意：（1）玻片应是透明或半透明的
（2）下降镜筒时，应从侧面看着物镜，直至物镜前端接近玻片为止。
从侧面看着
物镜，避免损
坏物镜和玻片
方法：（1）逆时针缓慢转动粗准焦螺旋，直至看到物像为止。
（2）可略微转动细准焦螺旋，使物像更清晰
逆时针转动
玻片从载
物台取下
压片夹
转向后方
垂直方向
两物镜
偏到两旁
