粤教版八上物理 3.7 眼镜与光学仪器 课件（38张）

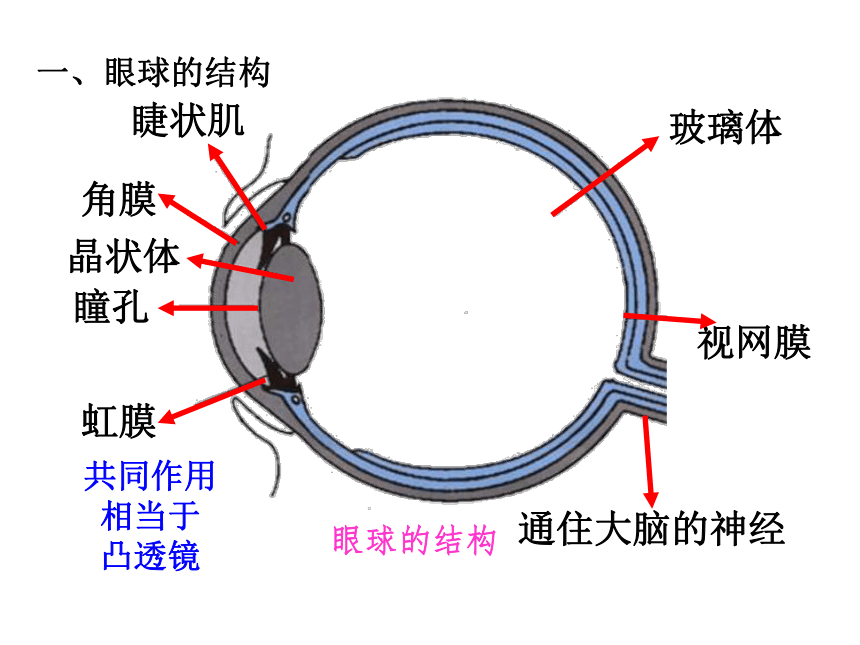

一、眼球的结构
角膜
晶状体
视网膜
共同作用相当于
凸透镜
瞳孔
虹膜
睫状肌
玻璃体
通住大脑的神经
眼球的结构
　　
二、人眼是如何看到物体的
对比，发现了什么？
照相机成像的过程
人眼视物的过程
成像原理相同
人眼看清物体的过程
来自物体的光
会聚在视网膜上
视神经细胞受到光的刺激，把这个信号传给大脑，我们就看到了物体。
当睫状体放松时，晶状体变薄，远处物体射来的光刚好会聚在视网膜上，眼睛可以看清远处的物体。
正常的眼睛调节——看远处的物体时
远处
当睫状体收缩时，晶状体变厚，对光的折射能力变强，近处物体射来的光会聚在视网膜上，眼睛就可以看清近处的物体。
正常的眼睛调节——看近处的物体时
近处
水透镜
注射器
光源
烟雾箱
演示：模拟晶状体的厚度调节
会聚点
向水透镜中注水或从水透镜中抽水时，注意观察水透镜的厚度，会聚作用的强弱和会聚点位置发生了什么变化。
　　若晶状体不能调节或调节能力减弱会出现什么情况呢？
看清物体的范围减小了
只能看清近处的物体
看不清远处的物体
只能看清远处的物体
看不清近处的物体
近视眼
远视眼




近视眼
三、近视眼及其矫正
近视眼的产生原因
晶状体太厚（太凸，焦距太小），折光能力太强。
远处某点的光会聚在视网膜前。
光到达视网膜时是一个模糊的光斑。
近视眼形成的原因
近视眼成因：晶状体太厚，折光能力太强，或眼球在前后方向上太长，因此，来自远处某点的光会聚在视网膜前。
近视眼的矫正
利用凹透镜能使光线发散的特点，配戴用凹透镜制成的近视眼镜可以得到矫正。
矫正后，来自远处物体的光会聚在视网膜上。
远视眼的产生原因
晶状体太薄(太扁平，焦距太大)，折光能力太弱，近物的像成在视网膜的后面。
四、远视眼及其矫正
近处一点的光会聚在视网膜后，
在视网膜上形成一个模糊的光斑。
远视眼成因：晶状体太薄，折光能力太弱，或眼球在前后方向上太短，因此，来自近处某点的光会聚在视网膜后。
远视眼形成的原因
远视眼的矫正
利用凸透镜使光会聚的特点，配戴用凸透镜制作的远视眼镜（老花镜）可以得到矫正。
矫正后，来自近处物体的光会聚在视网膜上。
想一想：
眼睛的作用跟凸透镜一样，可把物体的景像投影到视网膜上。你了解眼睛的结构吗？
人眼和它的剖视图

远视眼与近视眼的成因与矫正：
近视眼要戴凹透镜
远视眼要戴凸透镜
影像的保存
五、照相机
纸筒两个、凸透镜、半透明纸
器材：
　　请拿起你做的照相机，对着明亮的窗外，拉动纸筒，改变透镜和半透明纸之间的距离，你看到了什么？
小实验
做一做（自制照相机）
看一看
像是缩小还是放大？像是正立还是倒立？像距与物距哪个大？
像与物体位于凸透镜的同侧还是两侧？
观察思考：
小结：
成像特点：1．照相机成缩小、倒立的像。
2．像距小于物距。
3．像与物体位于凸透镜的两侧。
来自物体的光经过照相机镜头后，在胶片上会聚成被摄物体的像。胶卷上涂着一层对光敏感的物质，它在曝光后发生化学变化，物体的像就被记录在胶卷上。数码相机用电子感光器件和存储器件替代胶片作为成像的光屏并记录像的信息。
照相机成像原理
照 相 机 的 原 理
u>2f 时，成倒立缩小的实像
照 相 机 的 使用
人与相机距离在u>2f 的地方，调焦、调光圈.若想使底片上的像变大，应使相机靠近人，同时使镜头远离底片（增大暗箱长度）。即应用当物距变小时，像和像距都变大这一原理。
眼镜的好帮手
在生活中，除了照相机可以帮助我们观察物体外，还有哪些由透镜做成的镜子在帮助着我们更好的观察物体？
CONTENTS
思
我们怎样才能观察到肉眼
无法看到的细微物体比如细菌？
考
我们怎么才能看清远处的 物体？
这个仪器我们在生物实验课上是不是用过？这是什么？
科学家在观察夜象时，要用什么？
一般的放大镜，放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用显微镜。
六、显微镜
物镜
目镜
第一次：“倒立”、放大、实像
第二次：“正立”、放大、虚像
显微镜的光路图
物镜的作用
目镜的作用
增大视角的方法
显微镜
目镜的作用相当于放大镜，成正立放大的虚像。
物镜的作用相当于投影仪，成倒立放大的实像。
把物体的像
放大
用凹面镜作为反光镜，起聚光作用。
作用：看清楚微小的物体。
七、望远镜
目镜
物镜
靠近眼睛的凸透镜
（1）望远镜的结构
靠近被观测物体的凸透镜
物镜
目镜
第一次：倒立、缩小、实像
望远镜的光路图
第二次：“正立”、放大、虚像
物镜的作用
目镜的作用
增大视角的方法
望远镜
使远处的物体在焦点附近成倒立的缩小的实像,像照相机的镜头
把物镜成的实像，放大成虚像
把物体的像移近
把物体的像放大
哈勃空间望远镜
全球最大单镜面光学望远镜
欧洲xmm空间望远镜
数字式巡天望远镜
