人教版九年级全一册物理17.4《欧姆定律在串、并联电路中的应用》课时练习(含答案）

九年级物理17.4《欧姆定律在串、并联电路中的应用》课时练习
一、选择题：
1、如图所示，电源电压为3
V保持不变，闭合开关，电压表示数为2
V．下列选项符合题意的是(　　
)
A.
电压表测R2两端电压
B.
R1、R2组成并联电路
C.
若开关断开，电压表示数为0
D.
R1、R2电阻之比2∶1
2、如图所示的电路中，电流表A1的示数为0.5
A，A2的示数为0.3
A，电阻R2的阻值为10
Ω.下列说法正确的是(　　)
A.
通过电阻R1的电流为0.5
A
B.
电源电压为5
V
C.
电阻R1的阻值为15
Ω
D.
若断开开关S2，电流表A1示数变大
3、如图，电源电压不变，当滑动变阻器的滑片P向右移时，三只电表的读数变化情况是（??
）
A.A表不变，V1表不变，V2表增大??????B.?A表减小，V1表减小，V2表增大
C.?A、V1、V2表同时增大?????
?D.?A、V1、V2表同时减少
4、光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是（??
）
A.?电流表和电压表的示数均变小????
?B.?电流表和电压表的示数均变大
C.?电流表的示数变小，电压表的示数变大?D.?电流表的示数数大，电压表的示数变小

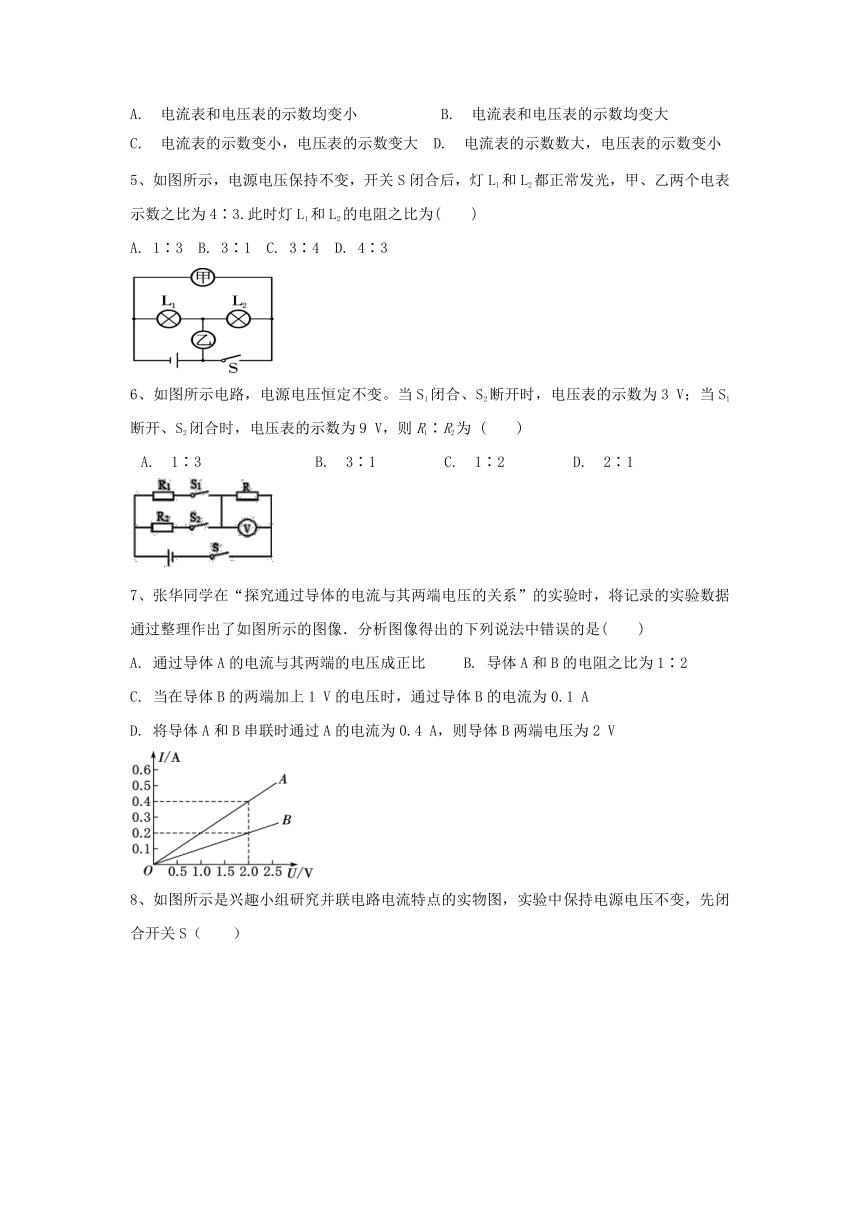

5、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4∶3.此时灯L1和L2的电阻之比为(　　)
A.
1∶3
B.
3∶1
C.
3∶4
D.
4∶3
6、如图所示电路，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3
V；当S1断开、S2闭合时，电压表的示数为9
V，则R1∶R2为
(　　)
A.?1∶3??????
?B.?3∶1???
?C.?1∶2??
??D.?2∶1
7、张华同学在“探究通过导体的电流与其两端电压的关系”的实验时，将记录的实验数据通过整理作出了如图所示的图像．分析图像得出的下列说法中错误的是(　　)
A.
通过导体A的电流与其两端的电压成正比
B.
导体A和B的电阻之比为1∶2
C.
当在导体B的两端加上1
V的电压时，通过导体B的电流为0.1
A
D.
将导体A和B串联时通过A的电流为0.4
A，则导体B两端电压为2
V
8、如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（?
）
A.?甲表有示数，乙表没有示数????
?B.?甲表没有示数，乙表有示数?
C.?再闭合开关S1
，
甲表示数变大乙表示数不变
???
??
D.?再闭合开关S1
，
甲表示数等于乙表示数
9、小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（??
）
A.?????B.?
C.?????D.?
10、为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示，R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每时刻的电压．若已知电源电压为12
V，某时段AB间的电压随时间变化的图像如图乙所示，则下列说法正确的是(　　
)
A.
AB两端电压为6
V时，跳绳自动计数器会计数一次
B.
绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C.
绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D.
绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
二、填空题：
11、一只额定电压为8
V的小灯泡，正常发光时通过它的电流为0.4
A，现将该小灯泡接在12
V的电源上，为使其正常发光，应要给它________联一个________Ω的电阻．
12、如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将________,
电压表示数将________。(两空均选填“变大”、“变小”或“不变”)。
13、两个标有“5
Ω　1
A”和“10
Ω　0.6
A”的定值电阻，将它们串联起来使用时等效电阻为________Ω，电源电压最多为________V；若将它们并联时干路电流最大是________A.
14、如图甲，定值电阻R2的阻值为40
Ω.闭合开关，电流表A1、A2的指针偏转均如图乙所示．则电流表A1的读数为________A，电流表A2的读数为________A，电源电压为________V，R1的阻值为________Ω.
15、央视《是真的吗》节目中，主持人做了“电池＋口香糖锡纸＝取火工具”的实验：取口香糖锡纸，中间剪掉一些(如图乙所示)，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火，如图甲所示．锡纸条上________段的电阻最大，因为________和长度相同时，________越小，电阻越大．(已知ab、bc的长度相等)
16、如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，闭合开关S，当滑动变阻器R2的滑片P向b滑动时，
电压表V的示数________，电流表A1的示数________，A2的示数________．(变大/不变/变小)
17、某物理科技小组设计了汽车有害尾气排放检测电路,如图甲所示,R为气敏电阻,其阻值随有害尾气浓度β变化的曲线如图乙所示,R0为定值电阻,电源电压恒定不变。当有害尾气浓度β增大时,气敏电阻R的阻值将________。电路中的电流将________(两空均选填“变大”“变小”或“不变”)。
18、如图甲所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是________V，定值电阻R的阻值是________Ω，滑动变阻器的最大阻值为________Ω.
三、解答题：
19、如图所示电路中，电源电压恒为
30V，电阻
R1
为
15Ω，同时闭合
S1、S2
时，电流表的示数为
2.5A，求：
（1）通过
R1
的电流；
（2）电阻
R2
的阻值。
20、如图所示，电源电压恒定，R1、R2是定值电阻，R1＝10
Ω，滑动变阻器R3标有“20
Ω　0.5
A”字样，电压表量程为0～3
V，电流表量程为0～3
A，闭合开关S1、S3，电流表示数为0.45
A，再闭合开关S2，电流表示数变为1.35
A，求：
(1)
电源电压．
(2)
R2的阻值．
(3)
只闭合开关S2时，为了电路安全，滑动变阻器允许接入电路的阻值范围．
21、甲、乙两小组同学用图(a)所示的电路进行了一些实验探究．
(1)
甲小组选取的定值电阻为25
Ω，电阻箱阻值如图(b)所示，其值为________Ω，此时电压表的示数为3.5
V，则该小组所用电源的电压为________V；实验中若增大电阻箱阻值，电压表示数将____________(变大/不变/变小)．
(2)
乙小组选用其他规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U－R图像[如图(c)]．由图像可知，电阻箱阻值为20
Ω时，电压表的示数为________V，该组所选用定值电阻的阻值为________Ω.
22、在测量阻值约为5
Ω的定值电阻Rx的实验中，小明用如图甲所示的器材进行实验，电源电压保持不变．
(1)
如图甲所示，在图中用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小．
(2)
小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是___________________和_____________________________．
(3)
改正错误后，小明改变Rx两端的电压和电流．两次测得的阻值分别为R1＝5.1
Ω，R2＝5.3
Ω，第三次测量时，电压表的示数为1.5
V，电流表的示数如图乙所示，则Rx＝________Ω.(结果保留一位小数)
(4)
小红在实验室所提供的器材中选择合适的器材，设计如下电路测出该电阻的值．下列四个电路中，R0为已知最大阻值的滑动变阻器，不能测出未知电阻Rx的电路是________．
23、小兵利用图甲电路来探究电流与电阻的关系，他在实验中控制电压表示数为U0不变，相关器材规格已在图中标明．
(1)
请用笔画线代替导线将电压表接入电路．
(2)
开关闭合前，滑动变阻器的滑片应置于图中最________(左/右)端．
(3)
闭合开关，将电阻箱调至某阻值，调节滑动变阻器时，他发现电压表示数始终为零而电流表示数有明显变化，经检查是由于某处短路而造成的，被短路的是________．
(4)
小兵调节电阻箱阻值R，进行多次实验，所绘制的I与关系图线如图乙所示，由此可知U0＝________V，实验结论是：在电压一定时，_________________________________
(5)
若由于电池电量不足，小兵换用4.5
V电源后继续实验，进行了如下操作：
①
将电阻箱阻值先调至4
Ω进行实验，实验完成后断开开关；
②
再将电阻箱阻值调至15
Ω后，闭合开关进行实验．
则由于小兵在上述操作中的一个疏漏，将会导致_______________________________．
(6)
小华利用图甲电路和器材也对电流与电阻的关系进行了探究，在5～25
Ω范围内，他将电阻箱阻值R调至5个不同的值分别进行了实验，则他根据实验数据描点所绘制的I与关系图线不可能是图丙中的________(A/B)，理由是_____________________________．
参考答案
一、选择题：
1、D
2、C
3、A
4、C
5、A
6、C
7、D
8、A
9、C
10、
D
二、填空题：
11、
串
10
12、变大
变小
13、15
9
1.5
14、1.5
0.3
48
160
15、ab
材料
横截面积
16、不变
变小
不变
17、变小
变大
18、9
6
12
三、解答题：
19、（1）
2A
（2）
60Ω
20、4.5V
5Ω
4--10Ω
21、（1）35
6
变大
（2）3
20
22、（2）连接电路过程中开关没有断开
滑动变阻器滑片没有位于最大阻值处
（3）5.1
（4）B
23、（2）左
（3）电阻箱
（4）2
通过导体的电流与导体的电阻成反比
（5）电阻箱两端电压超过电压表量程
B
当电阻箱阻值为25
Ω时，滑动变阻器最大阻值不能满足图线B所需控制不变的电压0.75
V
