人教版八年级上册物理 4.4光的折射 同步习题（word版含解析）

4.4光的折射
同步习题
一．选择题

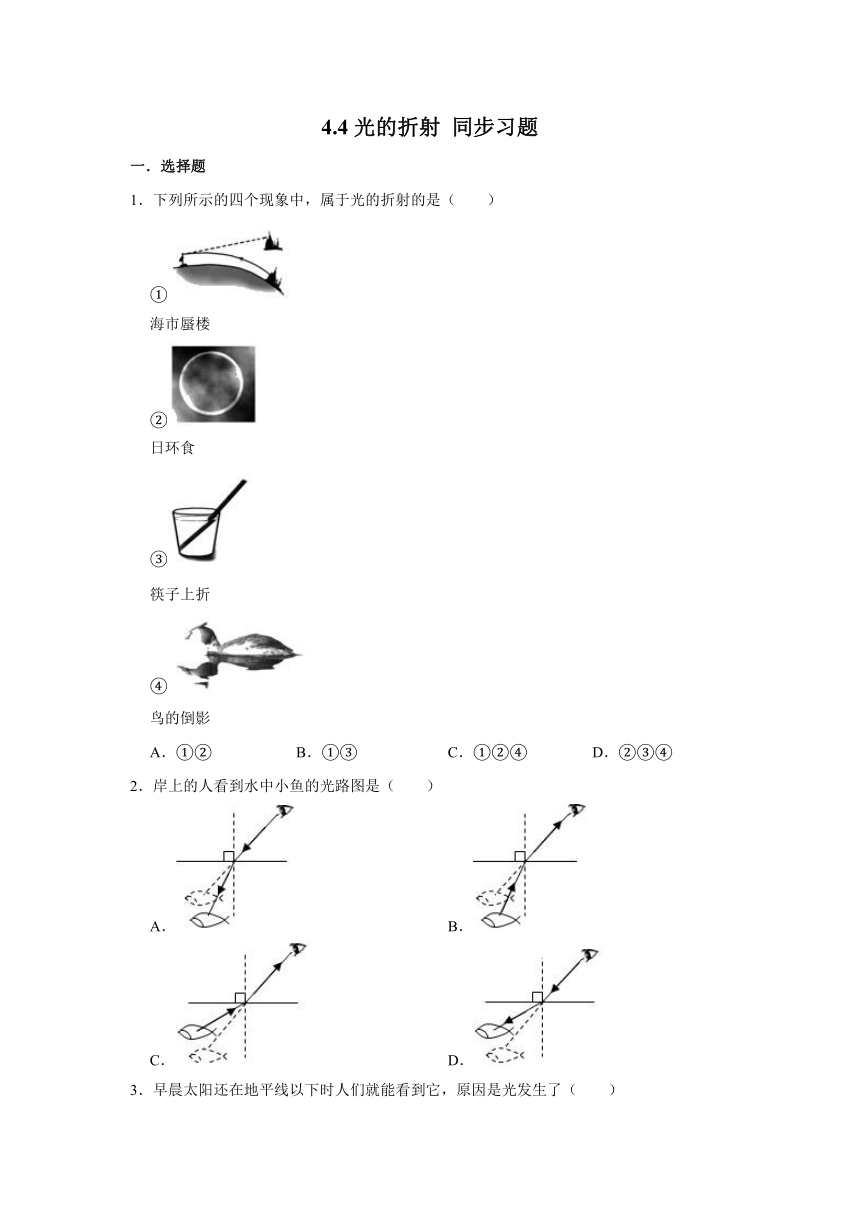

1．下列所示的四个现象中，属于光的折射的是（　　）
①
海市蜃楼
②
日环食
③
筷子上折
④
鸟的倒影
A．①②
B．①③
C．①②④
D．②③④
2．岸上的人看到水中小鱼的光路图是（　　）
A．
B．
C．
D．
3．早晨太阳还在地平线以下时人们就能看到它，原因是光发生了（　　）
A．直线传播
B．漫反射
C．镜面反射
D．折射

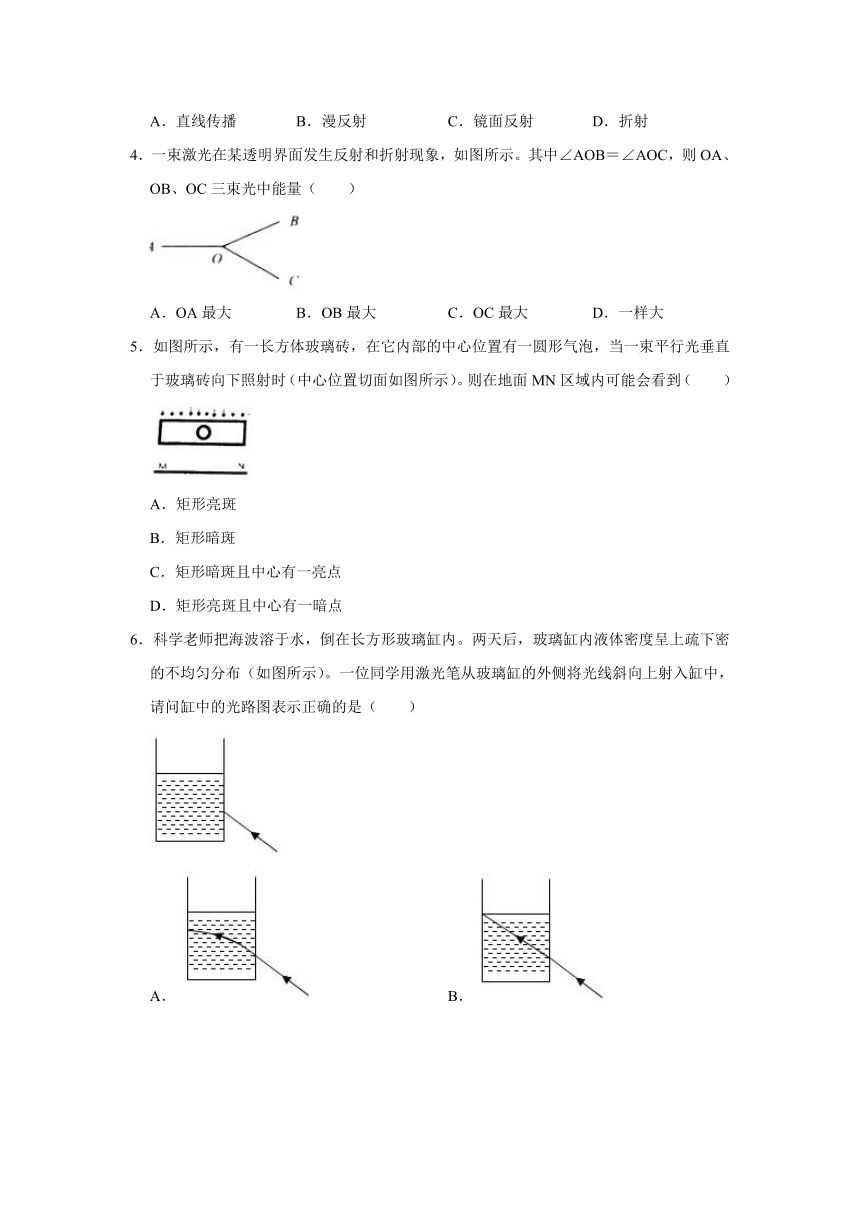

4．一束激光在某透明界面发生反射和折射现象，如图所示。其中∠AOB＝∠AOC，则OA、OB、OC三束光中能量（　　）
A．OA最大
B．OB最大
C．OC最大
D．一样大
5．如图所示，有一长方体玻璃砖，在它内部的中心位置有一圆形气泡，当一束平行光垂直于玻璃砖向下照射时（中心位置切面如图所示）。则在地面MN区域内可能会看到（　　）
A．矩形亮斑
B．矩形暗斑
C．矩形暗斑且中心有一亮点
D．矩形亮斑且中心有一暗点
6．科学老师把海波溶于水，倒在长方形玻璃缸内。两天后，玻璃缸内液体密度呈上疏下密的不均匀分布（如图所示）。一位同学用激光笔从玻璃缸的外侧将光线斜向上射入缸中，请问缸中的光路图表示正确的是（　　）
A．
B．
C．
D．

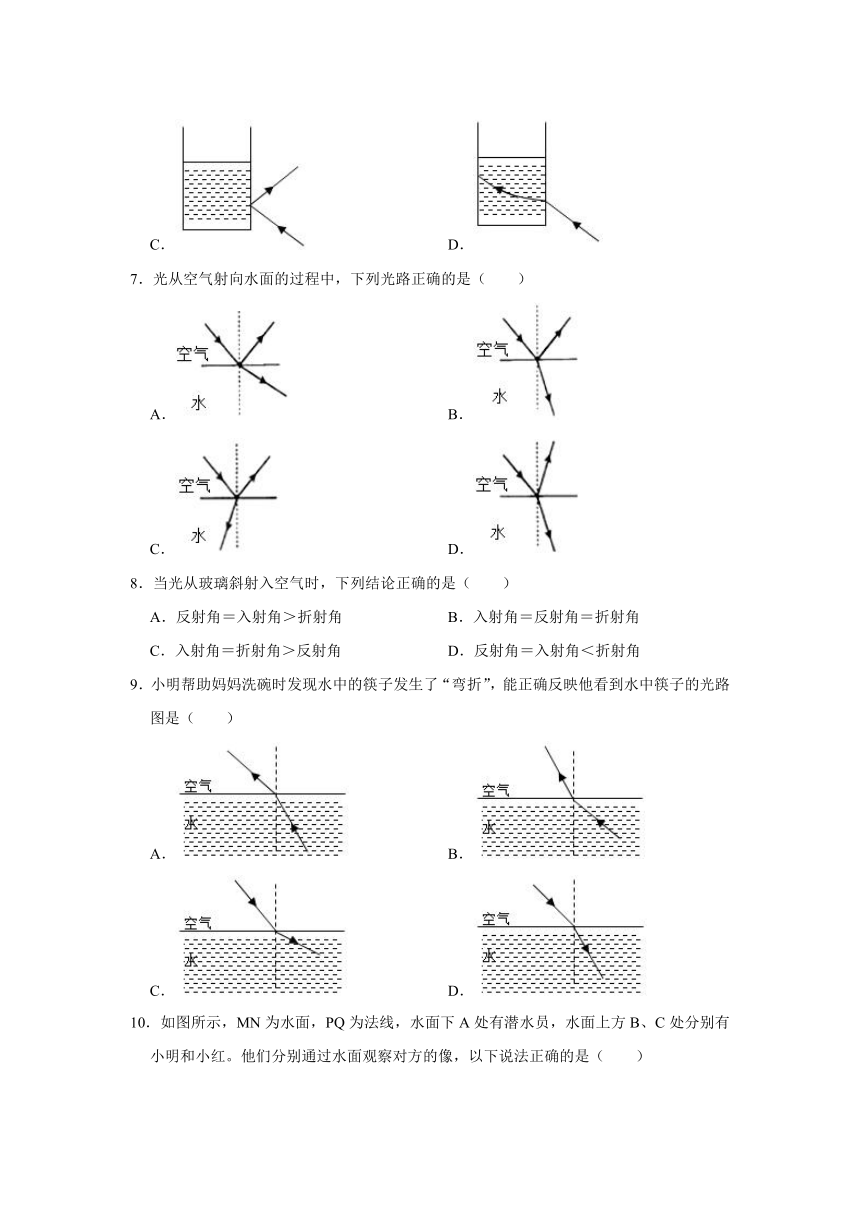

7．光从空气射向水面的过程中，下列光路正确的是（　　）
A．
B．
C．
D．
8．当光从玻璃斜射入空气时，下列结论正确的是（　　）
A．反射角＝入射角＞折射角
B．入射角＝反射角＝折射角
C．入射角＝折射角＞反射角
D．反射角＝入射角＜折射角
9．小明帮助妈妈洗碗时发现水中的筷子发生了“弯折”，能正确反映他看到水中筷子的光路图是（　　）
A．
B．
C．
D．

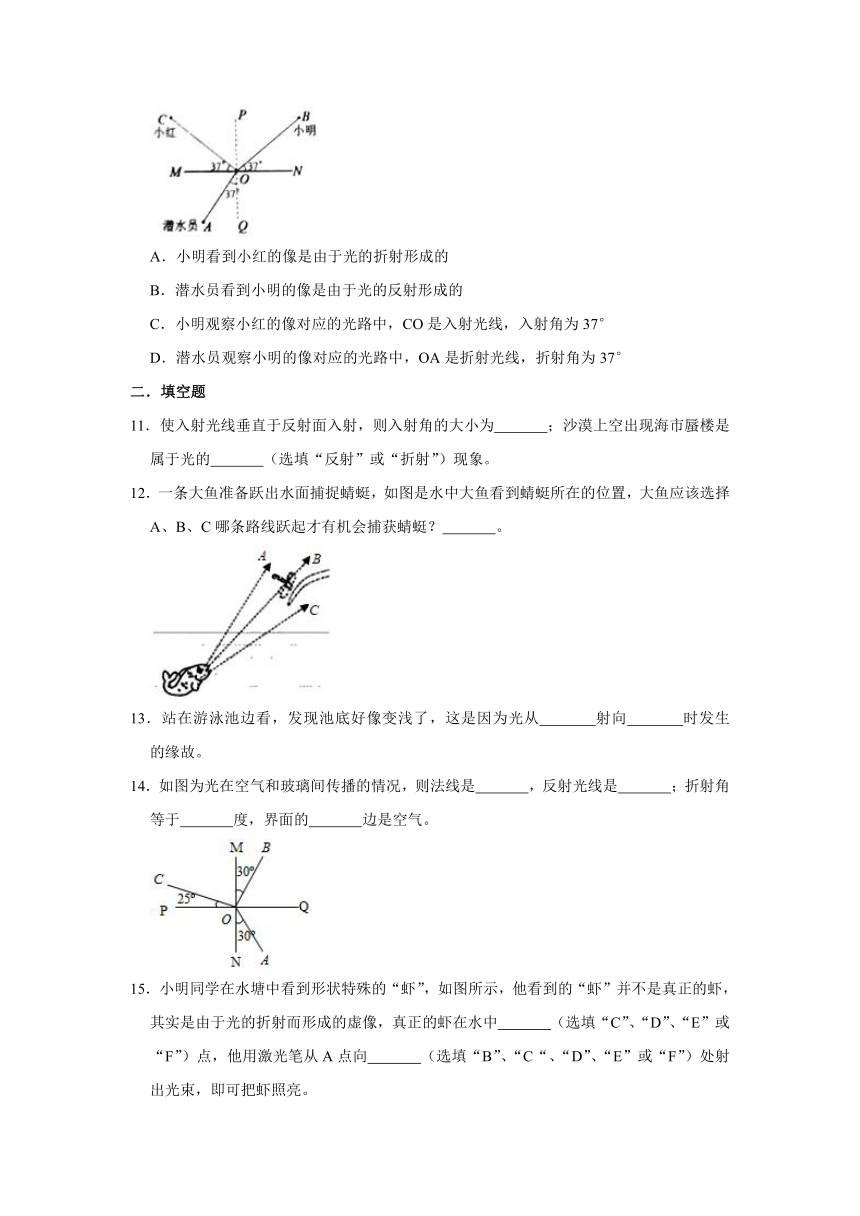

10．如图所示，MN为水面，PQ为法线，水面下A处有潜水员，水面上方B、C处分别有小明和小红。他们分别通过水面观察对方的像，以下说法正确的是（　　）
A．小明看到小红的像是由于光的折射形成的
B．潜水员看到小明的像是由于光的反射形成的
C．小明观察小红的像对应的光路中，CO是入射光线，入射角为37°
D．潜水员观察小明的像对应的光路中，OA是折射光线，折射角为37°
二．填空题
11．使入射光线垂直于反射面入射，则入射角的大小为　
　；沙漠上空出现海市蜃楼是属于光的　
　（选填“反射”或“折射”）现象。
12．一条大鱼准备跃出水面捕捉蜻蜓，如图是水中大鱼看到蜻蜓所在的位置，大鱼应该选择A、B、C哪条路线跃起才有机会捕获蜻蜓？　
　。
13．站在游泳池边看，发现池底好像变浅了，这是因为光从　
　射向　
　时发生　
　的缘故。
14．如图为光在空气和玻璃间传播的情况，则法线是　
　，反射光线是　
　；折射角等于　
　度，界面的　
　边是空气。
15．小明同学在水塘中看到形状特殊的“虾”，如图所示，他看到的“虾”并不是真正的虾，其实是由于光的折射而形成的虚像，真正的虾在水中　
　（选填“C”、“D”、“E”或“F”）点，他用激光笔从A点向　
　（选填“B”、“C“、“D”、“E”或“F”）处射出光束，即可把虾照亮。
三．作图题

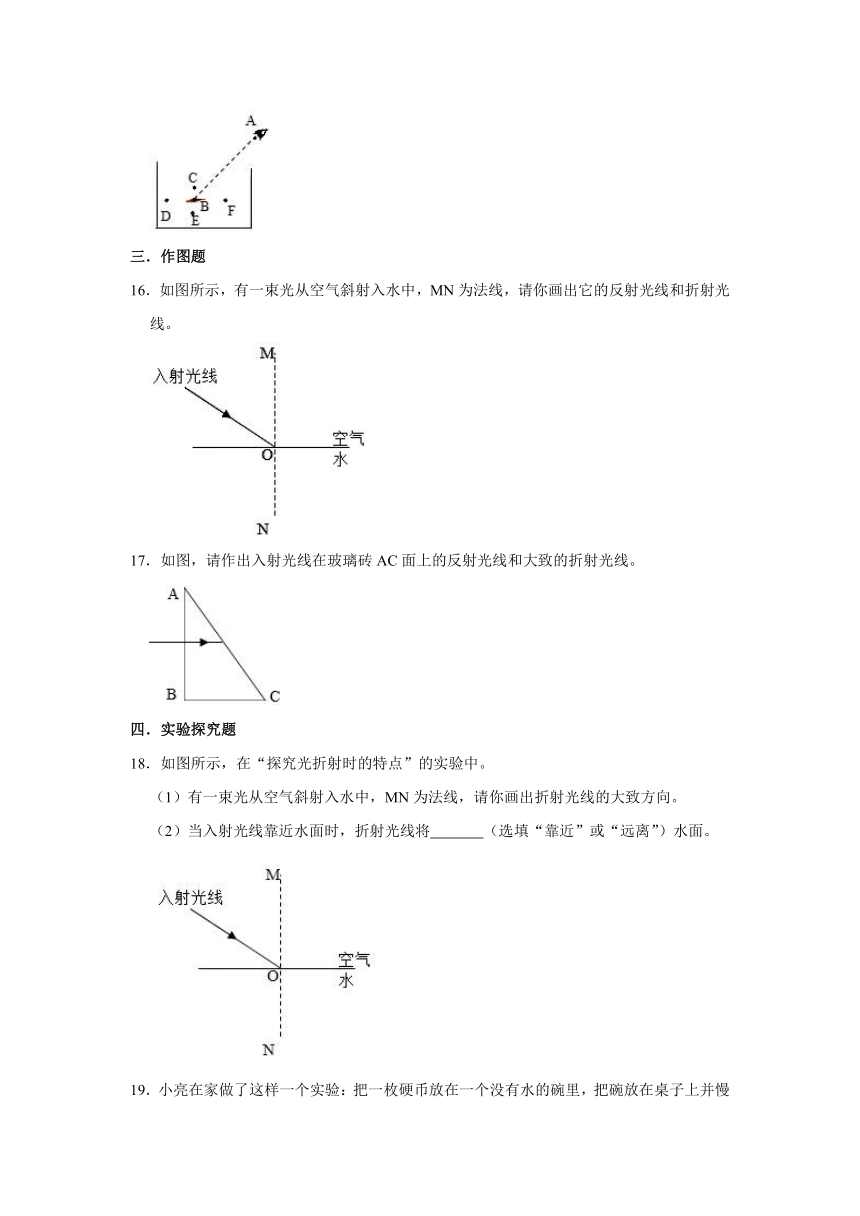

16．如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线。
17．如图，请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线。
四．实验探究题
18．如图所示，在“探究光折射时的特点”的实验中。
（1）有一束光从空气斜射入水中，MN为法线，请你画出折射光线的大致方向。
（2）当入射光线靠近水面时，折射光线将　
　（选填“靠近”或“远离”）水面。
19．小亮在家做了这样一个实验：把一枚硬币放在一个没有水的碗里，把碗放在桌子上并慢慢向远处推移，直到眼睛刚好看不到硬币为止。保持头部不动，缓缓地向碗中倒水，倒着、倒着，怪事出现了，小亮又重新看到碗底的硬币。
（1）刚开始看不到硬币是由于　
　原因造成的。
（2）这个实验中光线传播方向是从　
　（填“水进入空气”或“空气进入水中”）；
（3）小亮想用作图方法说明这个结论，如图所示的四幅光路图中正确的是　
　。
参考答案
1．解：①海市蜃楼是由于空气不均匀，产生的折射现象。
②日环食是由于光沿直线传播形成的现象。
③水中的筷子上折，是光的折射形成的。
④鸟的倒影是由于光的反射形成的虚像。
故属于光的折射形成的是①③。
故ACD错误，B正确。
故选：B。
2．解：鱼反射的光由水中斜射入空气时，在水面处发生折射，折射角大于入射角，折射光线远离法线，向水面偏折，人逆着折射光线看去，“鱼”的位置升高了，故B正确、ACD错误。
故选：B。
3．解：由于大气层上疏下密，太阳光穿过不均匀的大气连续发生折射，早晨当阳光的折射光线沿水平线进入人眼时，而此时的太阳还在地平线以下，此时看到的是太阳的虚像，真实的太阳在地平线以下。
故选：D。
4．解：由图可知，∠AOB＝∠AOC，则O为折射点或反射点；若入射光线为BO或CO，OA为折射光线，则∠BOC的平分线即法线与OA是重合的，不符合光的折射定律；
所以只能是AO为入射光线，由于入射分成两条路径，所以AO的能量是最大的，故A正确。
故选：A。
5．解：垂直向下的光线经过气泡时，实际是从光密媒质射向光疏媒质，经过中间一点时，中间气泡相当于凹透镜，对光线起发散作用，不能会聚，所以中间比四周较暗，故D正确。
故选：D。
6．解：
海波溶于水两天后，玻璃缸内液体密度呈上疏下密的不均匀分布，即越深密度越大，所以光在玻璃缸内液体中传播时会发生折射，且光线是从密度大的下层射向密度小的上层时，入射角小于折射角，所以光线由玻璃缸外侧斜向上射入缸中后光线会向密度小的上部左侧弯折，故A正确，BCD错误。
故选：A。
7．解：由题知，光从空气斜射向水表面，同时发生反射和折射；
A、图中光从空气斜射入水中时，折射光线向远离法线方向偏折了，图中折射角大于入射角，故A错误；
B、图中光从空气斜射入水中时，折射光线向靠近法线方向偏折，折射角小于入射角，并且反射角等于入射角，符合光的反射定律和折射定律，故B正确；
C、反射光线与入射光线分居法线两侧，但折射光线和入射光线在法线的同侧了，故C错误；
D、反射角和入射角不相等，故D错误。
故选：B。
8．解：根据光的反射定律可知，反射角等于入射角；由光的折射规律可知，光从玻璃斜射入空气中时，折射角大于入射角，所以反射角＝入射角＜折射角，故D正确。
故选：D。
9．解：筷子反射的光从水中斜射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线远离法线，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，像的位置比实际位置偏高，看起来筷子向上弯折。
A、图中光线从水中斜射入空气中，折射角大于入射角，符合光的折射定律，故A正确；
B、图中光线从水中斜射入空气中，应该是折射角大于入射角，而图中折射角小于入射角了，故B错误；
CD、图中光的传播方向错误，故CD错误。
故选：A。
10．解：A、小红反射的光线经水面后发生反射后，射入小明的眼睛，所以小明看到小红的像，是由于光的反射形成的。故A错误；
B、潜水员看到的是小明变高的虚像，是光的折射形成的。故B错误；
C、小明观察小红的像对应的光路中，CO是入射光线，入射角为90°﹣37°＝53°．故C错误；
D、潜水员观察小明的像对应的光路中，OA是折射光线，折射角为37°．故D正确。
故选：D。
11．解：（1）根据光的反射定律，反射角等于入射角，已知入射光线垂直于反射面入射，入射光线、反射光线和法线重合，此时的入射角为0°；
（2）沙漠上空出现海市蜃楼是光在密度不均匀的空气中传播时会发生折射现象。
故答案为：0°；折射。
12．解：
水中的大鱼可以看到空气中的蜻蜓，是空中蜻蜓反射的光斜射入水中时发生折射，折射光线进入了大鱼的眼睛，由光的折射定律知，此时折射角小于入射角，大鱼逆着折射光线沿直线看到了蜻蜓的像在B点，如下图所示，像的位置比蜻蜓的实际位置偏高，则蜻蜓的实际位置在C点，所以大鱼应选择C路线才有机会捕获蜻蜓。
故答案为：C。
13．解：池底反射的光线由水中斜射入空气中时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了。
故答案为：水；空气；折射。
14．解：
由图知，MN和PQ垂直，所以这两个分别是界面或法线。根据反射定律与折射定律，∠AOQ＝∠BOQ，所以PQ是法线，MN是界面。
AO和OB分别是入射光线和反射光线，OC则为折射光线。
入射角是入射光线与法线的夹角，所以入射角是∠AOQ＝90°﹣30°＝60°；
反射角是反射光线与法线的夹角，所以反射角是∠BOQ＝90°﹣30°＝60°；
折射角是∠COP＝25°，因为折射角小于入射角，光是从空气斜射入玻璃，所以右侧是空气。
故答案为：PQ；OB；25；右。
15．解：根据光的折射现象可知，他看到的“虾”是因为光的折射而形成的虚像，真正的虾在水中更深的位置，即在E处。
根据光路的可逆性，他用激光笔从A点向B处射出光束，即可把虾照亮。
故答案为：E；B。
16．解：先过入射点O垂直于界面作出法线，在法线右侧的空气中根据反射角等于入射角画出对应的反射光线；光从空气斜射入水中，所以折射角小于入射角，据此在法线右侧的水中画出对应的折射光线，如图所示：
。
17．解：
先过入射点作光线射到AC面上的法线，根据反射角等于入射角，作出反射光线；根据光由玻璃斜射入空气中时，折射角大于入射角，在法线另一侧的空气中画出折射光线，如图所示：
四．实验探究题（共2小题）
18．解：
（1）法线已画出，根据折射角小于入射角画出折射光线，如图所示：
（2）当入射光线靠近水面时，入射角增大，折射角随入射角的增大而增大，折射光线将靠近水面。
故答案为：（1）如图所示；（2）靠近。
19．解：（1）眼睛刚好看不到硬币是因为碗挡住了光的直线传播形成的；
（2）我们看到硬币，是因为硬币反射的光线经过水面折射后进入人的眼睛；。
（3）因为光是从水中斜射入空气中的，因此选项A、C错误；又因为光从水中斜射入空气中时，折射角大于入射角，故选项B正确。
故答案为：（1）光的直线传播；（2）水进入空气；（3）B。
