人教版九年级全册物理 16.4 变阻器 同步习题（含解析）

16.4
变阻器
同步习题
一．选择题

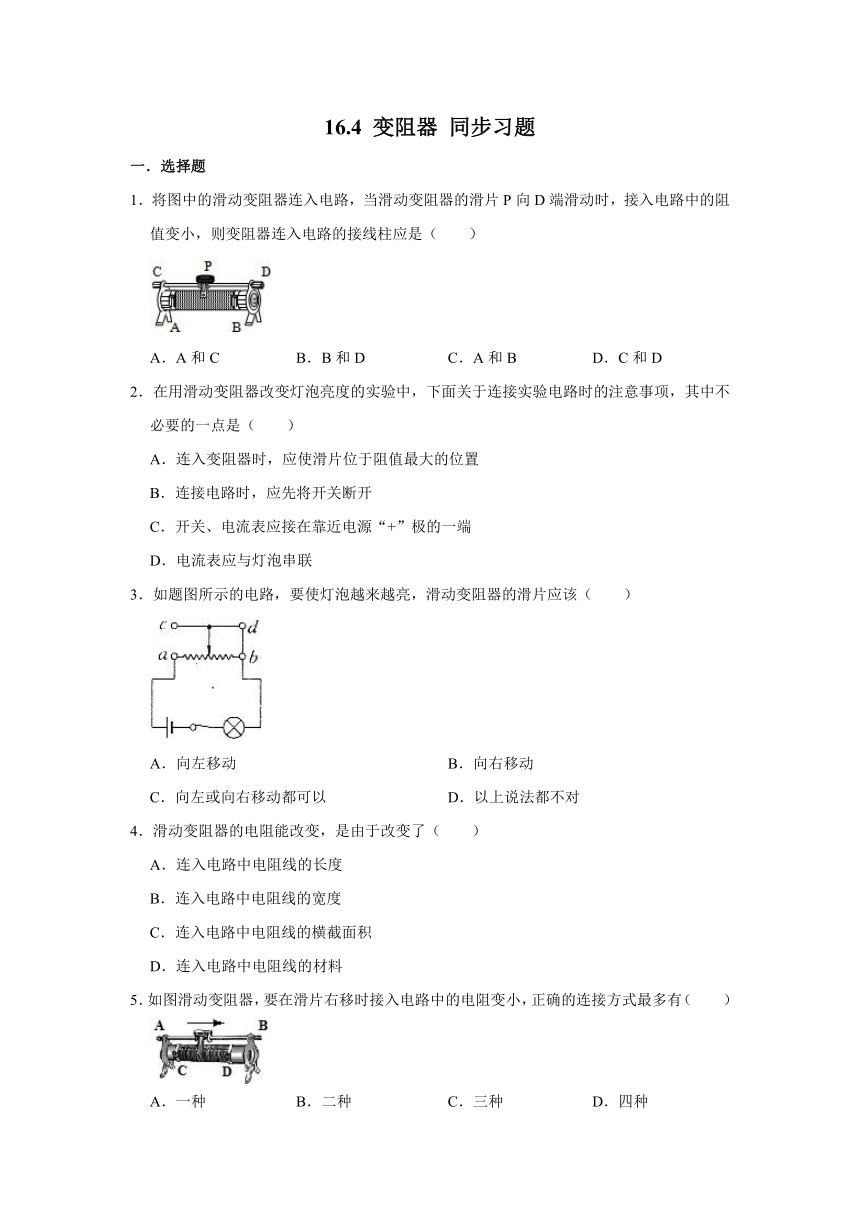

1．将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向D端滑动时，接入电路中的阻值变小，则变阻器连入电路的接线柱应是（　　）
A．A和C
B．B和D
C．A和B
D．C和D
2．在用滑动变阻器改变灯泡亮度的实验中，下面关于连接实验电路时的注意事项，其中不必要的一点是（　　）
A．连入变阻器时，应使滑片位于阻值最大的位置
B．连接电路时，应先将开关断开
C．开关、电流表应接在靠近电源“+”极的一端
D．电流表应与灯泡串联
3．如题图所示的电路，要使灯泡越来越亮，滑动变阻器的滑片应该（　　）
A．向左移动
B．向右移动
C．向左或向右移动都可以
D．以上说法都不对
4．滑动变阻器的电阻能改变，是由于改变了（　　）
A．连入电路中电阻线的长度
B．连入电路中电阻线的宽度
C．连入电路中电阻线的横截面积
D．连入电路中电阻线的材料
5．如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，正确的连接方式最多有（　　）
A．一种
B．二种
C．三种
D．四种

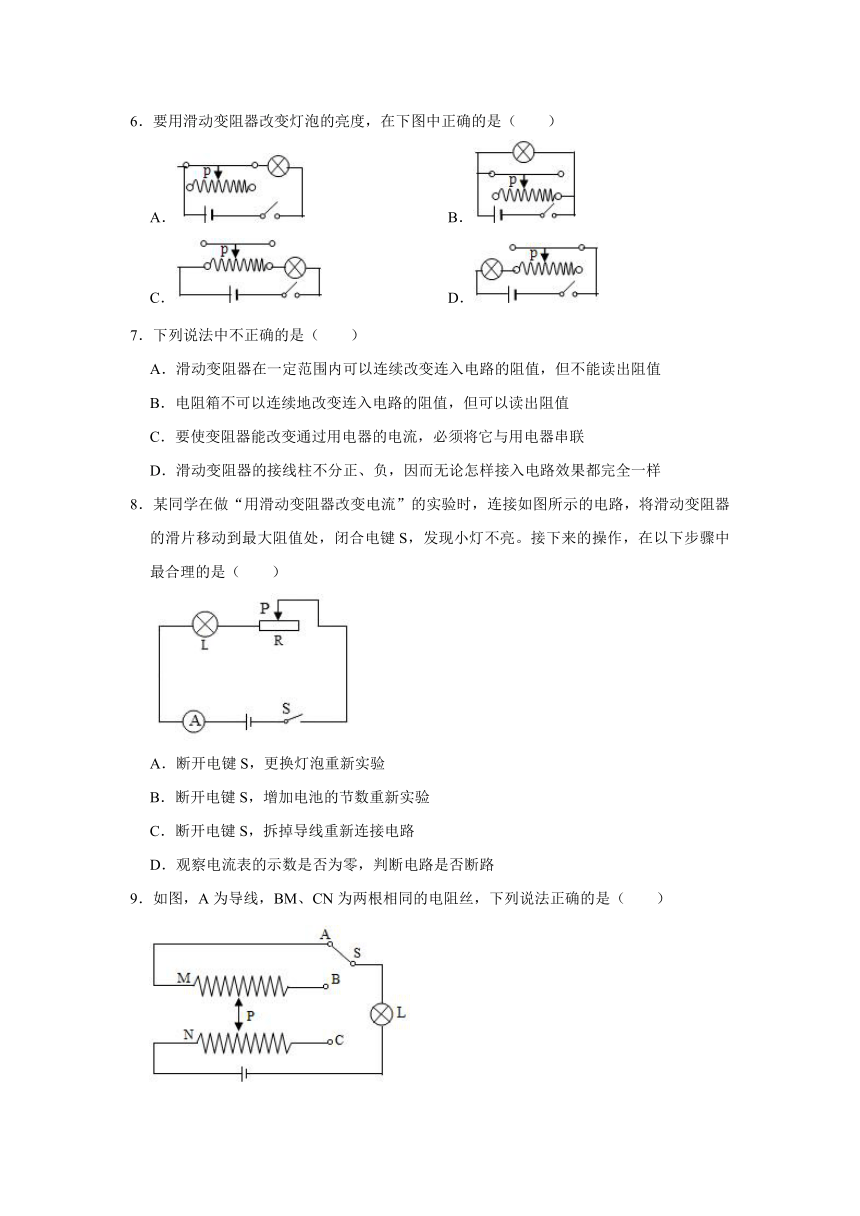

6．要用滑动变阻器改变灯泡的亮度，在下图中正确的是（　　）
A．
B．
C．
D．
7．下列说法中不正确的是（　　）
A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值
B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值
C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联
D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样
8．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合电键S，发现小灯不亮。接下来的操作，在以下步骤中最合理的是（　　）
A．断开电键S，更换灯泡重新实验
B．断开电键S，增加电池的节数重新实验
C．断开电键S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
9．如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（　　）
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度变亮
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P向右移动灯泡亮度变暗

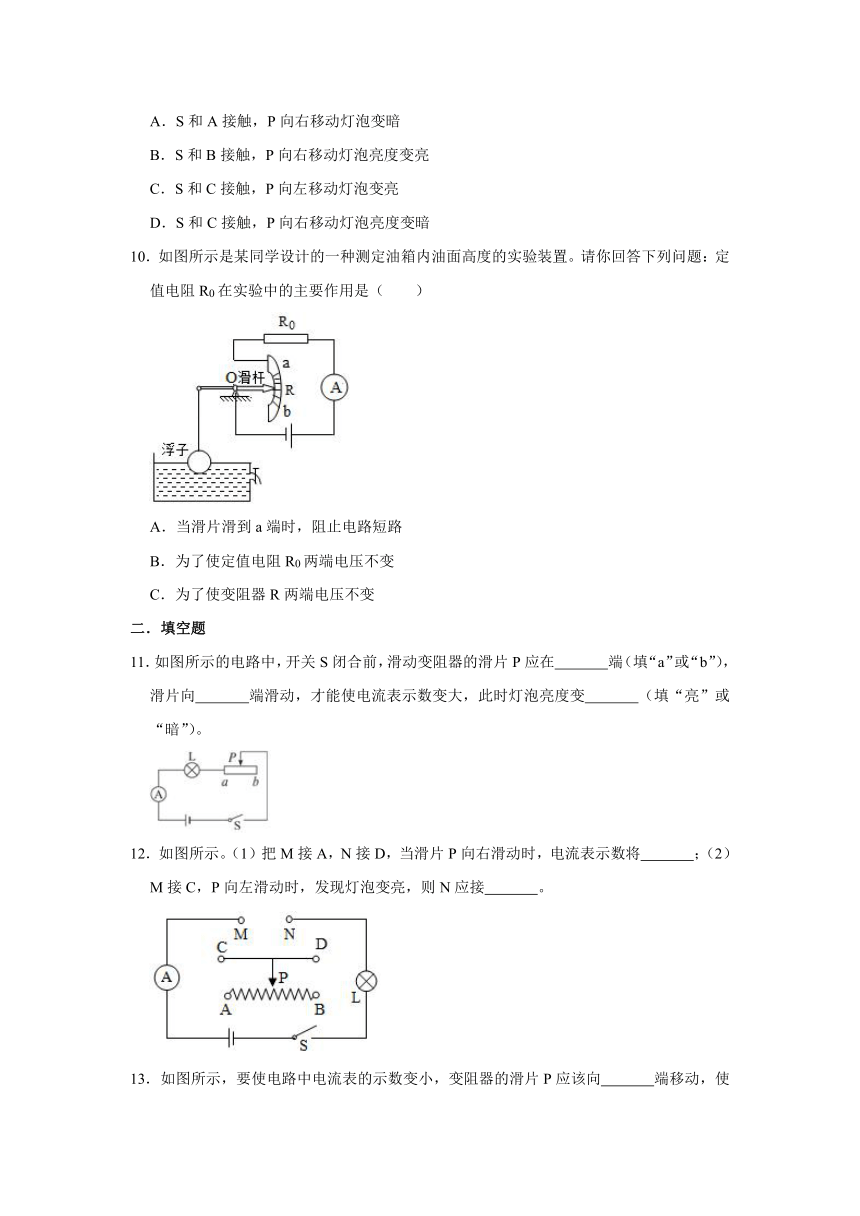

10．如图所示是某同学设计的一种测定油箱内油面高度的实验装置。请你回答下列问题：定值电阻R0在实验中的主要作用是（　　）
A．当滑片滑到a端时，阻止电路短路
B．为了使定值电阻R0两端电压不变
C．为了使变阻器R两端电压不变
二．填空题
11．如图所示的电路中，开关S闭合前，滑动变阻器的滑片P应在　
　端（填“a”或“b”），滑片向　
　端滑动，才能使电流表示数变大，此时灯泡亮度变　
　（填“亮”或“暗”）。
12．如图所示。（1）把M接A，N接D，当滑片P向右滑动时，电流表示数将　
　；（2）M接C，P向左滑动时，发现灯泡变亮，则N应接　
　。
13．如图所示，要使电路中电流表的示数变小，变阻器的滑片P应该向　
　端移动，使灯变亮一些，变阻器的滑片应向　
　
滑动。

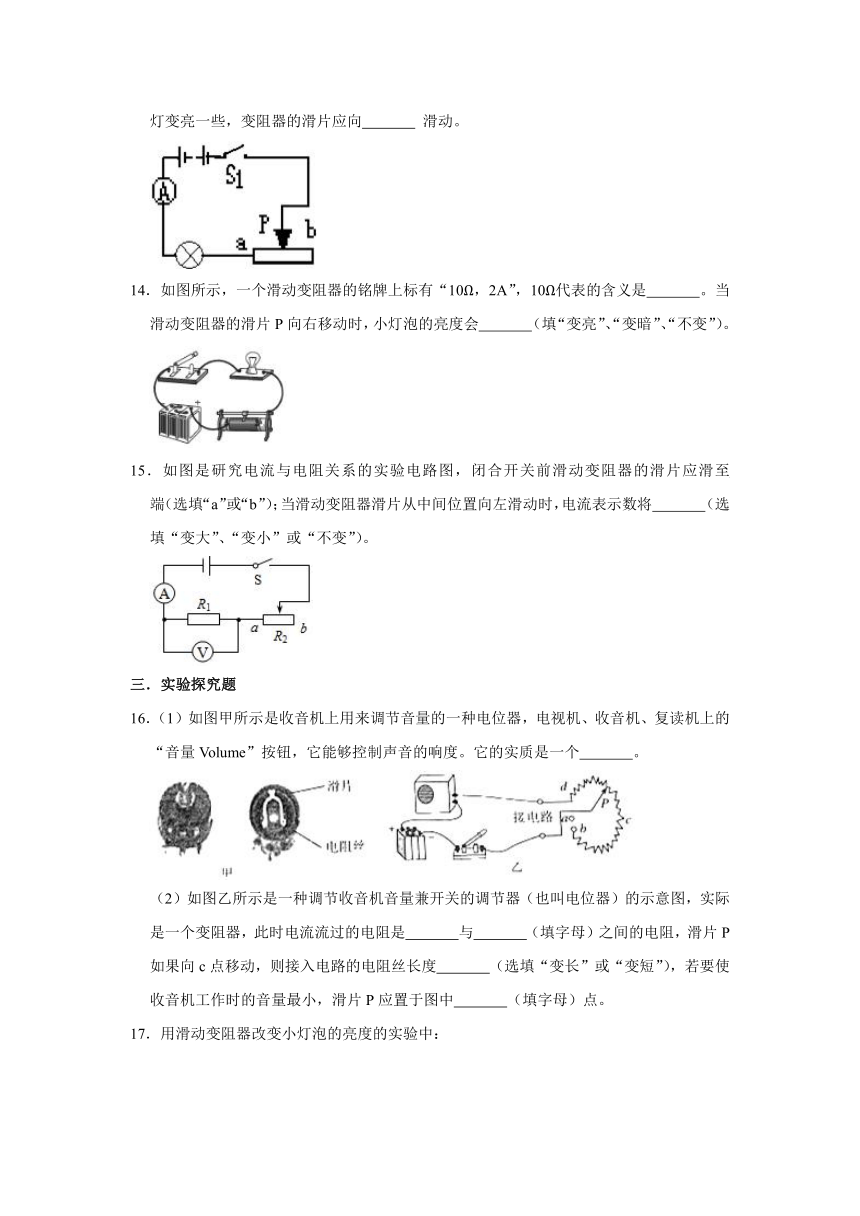

14．如图所示，一个滑动变阻器的铭牌上标有“10Ω，2A”，10Ω代表的含义是　
　。当滑动变阻器的滑片P向右移动时，小灯泡的亮度会　
　（填“变亮”、“变暗”、“不变”）。
15．如图是研究电流与电阻关系的实验电路图，闭合开关前滑动变阻器的滑片应滑至　
　端（选填“a”或“b”）；当滑动变阻器滑片从中间位置向左滑动时，电流表示数将　
　（选填“变大”、“变小”或“不变”）。
三．实验探究题
16．（1）如图甲所示是收音机上用来调节音量的一种电位器，电视机、收音机、复读机上的“音量Volume”按钮，它能够控制声音的响度。它的实质是一个　
　。
（2）如图乙所示是一种调节收音机音量兼开关的调节器（也叫电位器）的示意图，实际是一个变阻器，此时电流流过的电阻是　
　与　
　（填字母）之间的电阻，滑片P如果向c点移动，则接入电路的电阻丝长度　
　（选填“变长”或“变短”），若要使收音机工作时的音量最小，滑片P应置于图中　
　（填字母）点。
17．用滑动变阻器改变小灯泡的亮度的实验中：
（1）实验室中有一铭牌上标有“20Ω
2A”字样的滑动变阻器，如图甲所示。“20Ω”指的是　
　，“2A”指的是　
　。
（2）现再提供电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动时灯泡变暗。
（3）在开关闭合前滑动变阻器的滑片P应该放在最　
　（选填“左”或“右”）端。
参考答案
1．解：
A、当A和C接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向D端移动，接入电路的电阻线变长，即接入电路的电阻变大，故A错误；
B、当B和D接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向D端移动，接入电路的电阻线变短，即接入电路的电阻变小，故B正确；
C、当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，故C错误；
D、当C和D接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，故D错误。
故选：B。
2．解：AB、连接实物图时，为了保护电路，开关必须是断开的，滑动变阻器必须滑到最大值；故AB正确；
C、开关、电流表串联在电路中，与所在的位置无关，故C错误；
D、电流表电阻很小，与被测电路串联，故D正确。
故选：C。
3．解：根据电路图可知，滑动变阻器接入电路的接线柱为ad，当ad长度变段时，滑动变阻器接入电流路的电阻变小，电路中的总电阻变小，电路中的电流变大，故灯泡变亮，因此滑片应向左移。
故选：A。
4．解：滑动变阻器的电阻能改变，是由于改变了连入电路中电阻线的长度，从而改变了电阻。
故选：A。
5．解：滑片向右滑动，接入电路中的电阻变小。所以下面的接线柱一定要接D，上面的可以接A或B．故正确的连接方式有两种。
故选：B。
6．解：A、此图中选择最上面的两个接线柱，相当于导线，不能变电阻，不能改变灯泡的亮度，故错误；
B、此图中变阻器和灯泡并联，不管怎么移动滑片，灯泡的电压不变，灯泡的亮度不变，故错误；
C、此图中选择最下面的两个接线柱，相当于定值电阻，不能变电阻，不能改变灯泡的亮度，故错误；
D、此图中灯泡与变阻器串联，且选择一上一下接线柱，故能改变电阻，能改变灯泡的亮度，故正确；
故选：D。
7．解：电阻箱能表示出连入的阻值，但不能逐渐地改变连入电路的电阻；滑动变阻器能连续地改变接入电路中的阻值，但不能读数，故A、B都正确；
使用滑动变阻器时，要一上一下的串联接入电路（接线柱不分正、负），通过改变连入电路的电阻丝的长度，改变连入电路的电阻，改变电路中的电流，故C正确、D错。
故选：D。
8．解：AB、当电路发生断路故障时，换用灯泡或增加电池数量，灯泡同样不发光，故AB不够合理；
C、如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故C不够合理；
D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数，如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理。故D最合理。
故选：D。
9．解：A、S和A接触，MN电阻丝接入电路，P向右移动，MN的长度增大，则电路中的电阻变大，由欧姆定律可知，电路中的电流将变小，即灯泡变暗；故A正确；
B、S和B接触，BN电阻丝接入电路，P向右移动时，BN的长度不变，电路中的电流不变，即灯泡亮度不变；故B错误；
CD、S和C接触，CN电阻丝接入电路，P无论怎样移动，CN的长度均不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变；故CD错误。
故选：A。
10．解：如果油箱中的油越来越少时，滑动变阻器的阻值就会越来越小，此时电路中的电流就会越来越大，为了防止由于电流过大或出现短路而烧坏油量表（电流表），应该给电路中串联一个定值电阻，这样就可以防止电路中的电流过大而烧坏仪表，所以该同学在设计中使用电阻R0的作用是：当滑片滑到a端时，阻止电路短路。
故选：A。
11．解：闭合开关前，保护电路的滑动变阻器处于最大阻值处的右端，即b端；
根据欧姆定律可知，电路中电流变大时，电路中的电阻变小，即滑动变阻器接入电路的电阻变小，故滑片P向左端移动；
根据P＝I2R可知，电流变大，灯泡的实际功率变大，灯泡变亮；
故答案为：b；a；亮。
12．解：（1）M接A，N接D时，有效部分是左半段，滑片P向右滑动时，接入电阻变大，电流表示数减小；
（2）把M接C，滑片向左移动时，灯泡变亮，说明滑动变阻器接入电路的阻值减小，电路中的电流变大，因此是将RAP接入了电路，即N接A。
故答案为：变小；A。
13．解：如图所示，灯泡与滑动变阻器串联，电流表测电路中的电流，
①要使电路中电流表的示数变小，根据欧姆定律可知，电路中的总电阻变大，滑动变阻器接入电路中的电阻变大即滑片向b端移动；
②灯泡的亮暗取决于实际功率的大小，要使灯变亮一些，根据P＝I2R可知，电路中的电流变大，根据欧姆定律可知电路中的总电阻变小，滑动变阻器接入电路中的电阻变小即滑片向a端移动。
故答案为：b；a。
14．解：
滑动变阻器铭牌上的“10Ω”是指滑动变阻器可接入电路中的最大电阻是10Ω；
由图可知，滑动变阻器接的是左下右上，则接入电路部分为滑片左侧部分，
当滑片右移时，滑动变阻器接入电路的电阻将变大，
由欧姆定律可知，通过小灯泡的电流将减小，灯泡的亮度将变暗。
故答案为：滑动变阻器可接入电路中的最大电阻是10Ω；变暗。
15．解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）为保护电路，闭合开关前，滑动变阻器的滑片处于最大阻值处的b端；
（2）当滑动变阻器滑片从中间位置向左滑动时，接入电路中的电阻变小，电路中的总电阻变小，
由I＝可知，电路中的电流变大，即电流表的示数变大。
故答案为：b；变大。
16．解：
（1）音量旋钮带动滑动触头滑动，可见电位器就是一个滑动变阻器，转动旋钮改变了接入电路的电阻，从而改变了电路中是电流，达到调节收音机音量的目的。
（2）由图可知电阻线的dP段被连入电路中，滑片P如果向C点移动，则接入电路的电阻丝长度越来越长；
当滑片P接在d点时，电路中电阻线的长度最小，电路中电流最大，收音机音量最大；
当滑片P接在b点时，电路中电阻线的长度最长，电路中电流最小，收音机音量最小；
当滑片P接在a点时，电路处于开路状态，电路中无电流，收音机处于关闭状态；
故答案为：（1）滑动变阻器；（2）d；P；变长；b。
17．解：（1）“20Ω”指的是最下面两个接线柱间的电阻值，即滑动变阻器的最大阻值是20Ω，2A指允许通过的最大电流为2A；
（2）把电源、开关、滑动变阻器、灯泡串联接入电路，滑动变阻器接左下接线柱，电路图如图所示；
（3）为了保护电路，闭合开关前，滑动变阻器阻值要调至最大，即滑片在最右端。
故答案为：（1）滑动变阻器的最大阻值是20Ω；允许通过的最大电流为2A；（2）如上图；（3）右。
