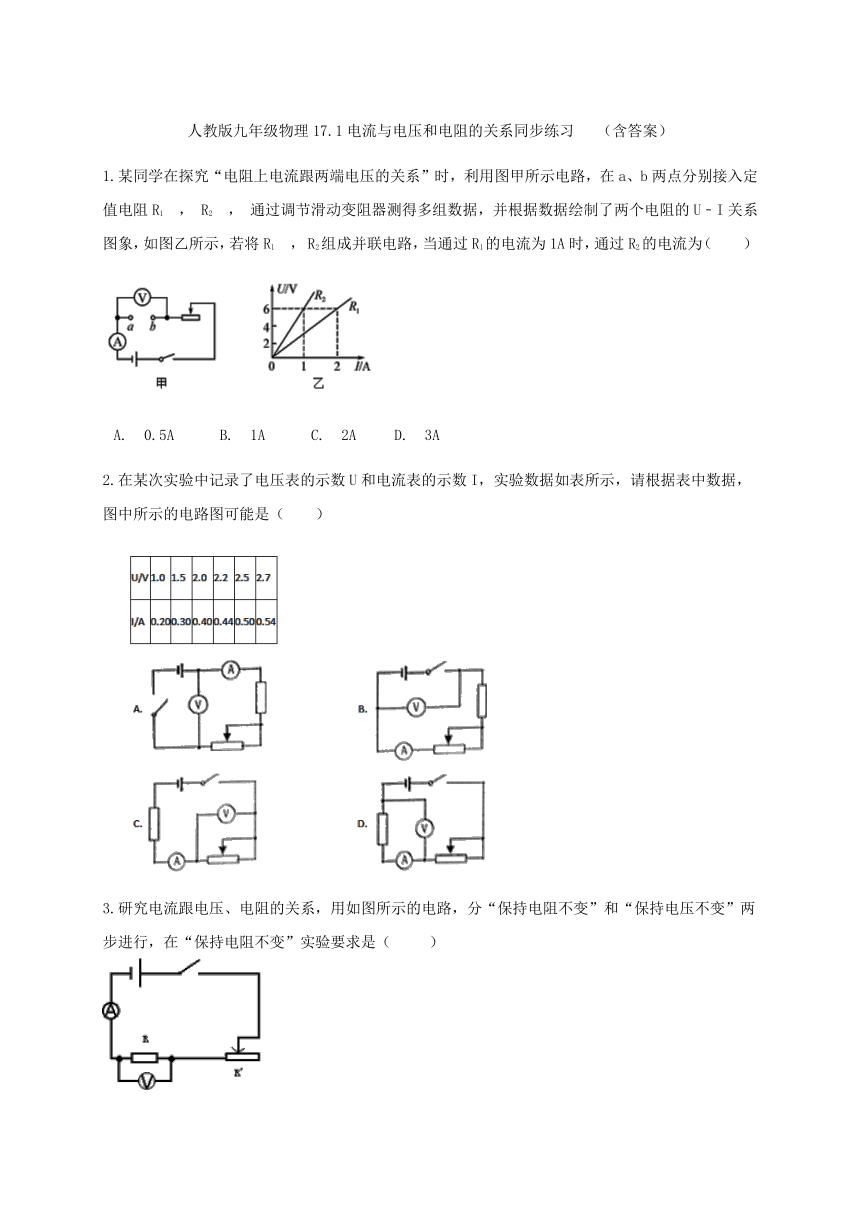

人教版九年级物理17.1电流与电压和电阻的关系同步练习
(含答案)
1.某同学在探究“电阻上电流跟两端电压的关系”时,利用图甲所示电路,在a、b两点分别接入定值电阻R1
,
R2
,
通过调节滑动变阻器测得多组数据,并根据数据绘制了两个电阻的U﹣I关系图象,如图乙所示,若将R1
,
R2组成并联电路,当通过R1的电流为1A时,通过R2的电流为( )
A.?0.5A???B.?1A???C.?2A?
?D.?3A
2.在某次实验中记录了电压表的示数U和电流表的示数I,实验数据如表所示,请根据表中数据,图中所示的电路图可能是( )

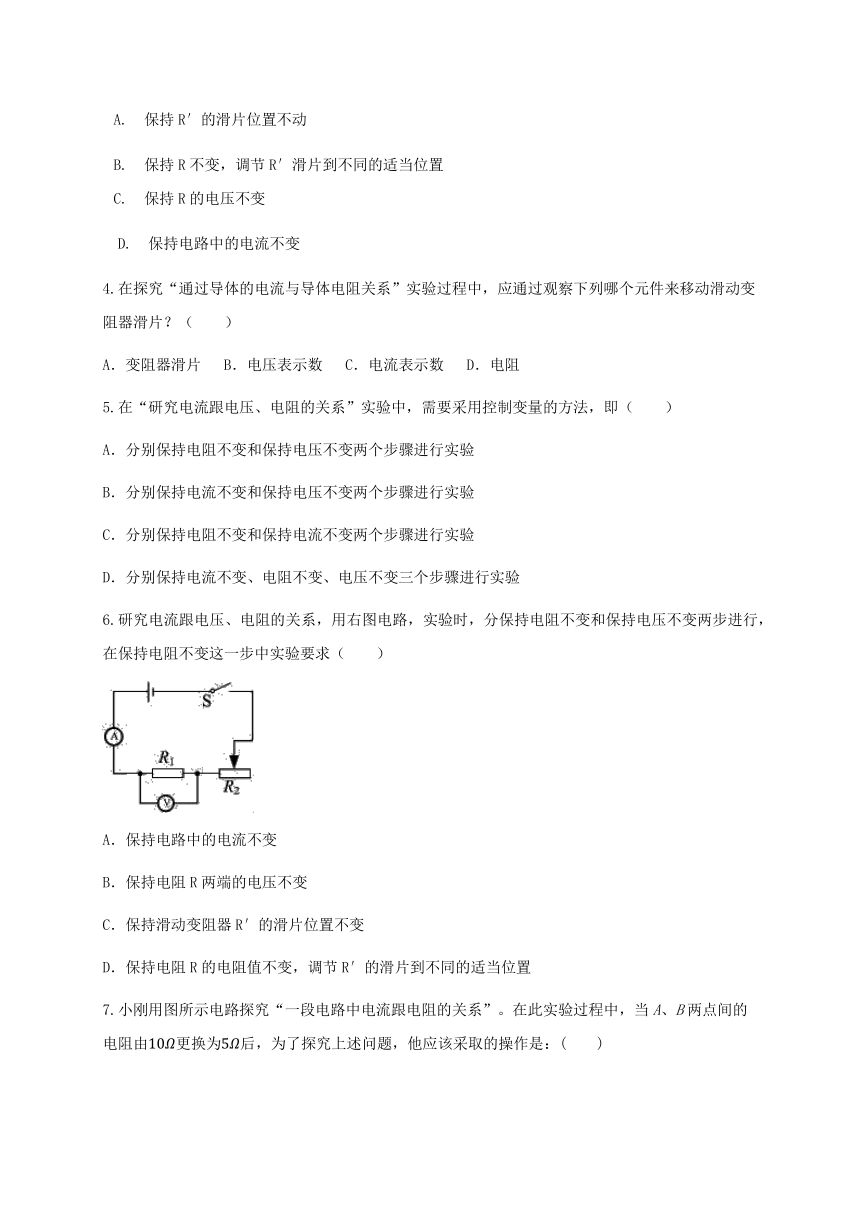

3.研究电流跟电压、电阻的关系,用如图所示的电路,分“保持电阻不变”和“保持电压不变”两步进行,在“保持电阻不变”实验要求是(??
)
A.?保持R′的滑片位置不动????
B.?保持R不变,调节R′滑片到不同的适当位置
C.?保持R的电压不变?
?D.?保持电路中的电流不变
4.在探究“通过导体的电流与导体电阻关系”实验过程中,应通过观察下列哪个元件来移动滑动变阻器滑片?( )
A.变阻器滑片
B.电压表示数
C.电流表示数
D.电阻
5.在“研究电流跟电压、电阻的关系”实验中,需要采用控制变量的方法,即( )
A.分别保持电阻不变和保持电压不变两个步骤进行实验
B.分别保持电流不变和保持电压不变两个步骤进行实验
C.分别保持电阻不变和保持电流不变两个步骤进行实验
D.分别保持电流不变、电阻不变、电压不变三个步骤进行实验
6.研究电流跟电压、电阻的关系,用右图电路,实验时,分保持电阻不变和保持电压不变两步进行,在保持电阻不变这一步中实验要求( )
A.保持电路中的电流不变
B.保持电阻R两端的电压不变
C.保持滑动变阻器R′的滑片位置不变
D.保持电阻R的电阻值不变,调节R′的滑片到不同的适当位置
7.小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中,当A、B两点间的电阻由更换为后,为了探究上述问题,他应该采取的操作是:(
)
A.
保持变阻器滑片不动;
B.
将变阻器滑片适当向左移动;
C.
将变阻器滑片适当向右移动;
D.
适当增加电池的节数。
8.已知某导体两端电压为10V时,通过它的电流为0.2A,则这导体的电阻为______Ω;这时当它两端的电压增大2倍时,该导体的电阻为______
Ω,导体中通过的电流为_______A.
9.如下图,当闭合开关S后,电流表将
.
10.在探究“电流与电阻的关系”实验中,把电流表连入电路时,必须使电流从
接线柱流入.每次更换电阻后,在调节滑动变阻器的同时,应观察
表,使其示数保持不变.
11.图甲是小伟探究“导体中电流与电阻的关系”的实验电路图.图乙是他根据实验数据描绘出的I﹣R关系图象.由图象可知:当电压一定时,电流与电阻成 (选填“正比”或“反比”);他每次控制电阻的两端电压为 V不变.若电源电压为
4.5V,实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω,那么滑动变阻器的阻值至少为 Ω.
12.在“探究电流与电阻的关系”实验中:
(1)如图甲所示,请你用笔画线代替导线,将图中电路连接完整(请勿更改原有导线,导线不得交叉),
要求:当滑动变阻器的滑片P向左移动时,电路中的电流变大。连接电路时,开关必须
。
(2)闭合开关后,发现电压表有示数且接近电源电压,电流表无示数,其原因是
。
(3)实验过程中,将5Ω的电阻接入电路中,闭合开关,调节滑动变阻器滑片P至适当位置,此时电流表示数如图乙所示,则电流表示数为
A.将5Ω的电阻更换为10Ω的电阻,闭合开关,应将滑动变阻器的滑片P向
(选填“左”或“右”)端移动,使电压表示数为
V。
13.在“电阻上的电流跟两端电压的关系”的实验中,小莉将实物连接成如图甲所示的电路.
根据实物图请在图乙方框中画出对应的电路图.
实验室,调节滑动变阻器,测出电阻R两端的电压和对应的电流值如下表所示.由表中数据可知,小莉实验时所选用电阻R的阻值为
Ω,分析实验数据可以得出的结论是:
.
U/V
0.5
1.0
1.5
2.0
2.5
I/A
0.1
0.2
0.3
0.4
0.5
将图甲中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后,还可以测小灯泡的电功率.若要测该小灯泡的额定功率,则在图甲电路中必须改动的地方是:①
②
.
答案
1-7
A
D
B
B
A
D
B
8.50;50;0.6
9.示数不变
10.正;电压
11.反比
2.5
20
12.(1)略;断开;(2)电阻R断路;(3)0.3;右;1.5。
13.略
5
在电阻一定时,通过导体的电流跟导体两端的电压成正比
①增加一节干电池② 电压表换接0~15V的量程
