人教版选修3-1《2.8 多用电表的原理-2.9 实验：练习使用多用电表》2020年同步练习卷

人教版选修3-1《2.8
多用电表的原理-2.9
实验：练习使用多用电表》2020年同步练习卷

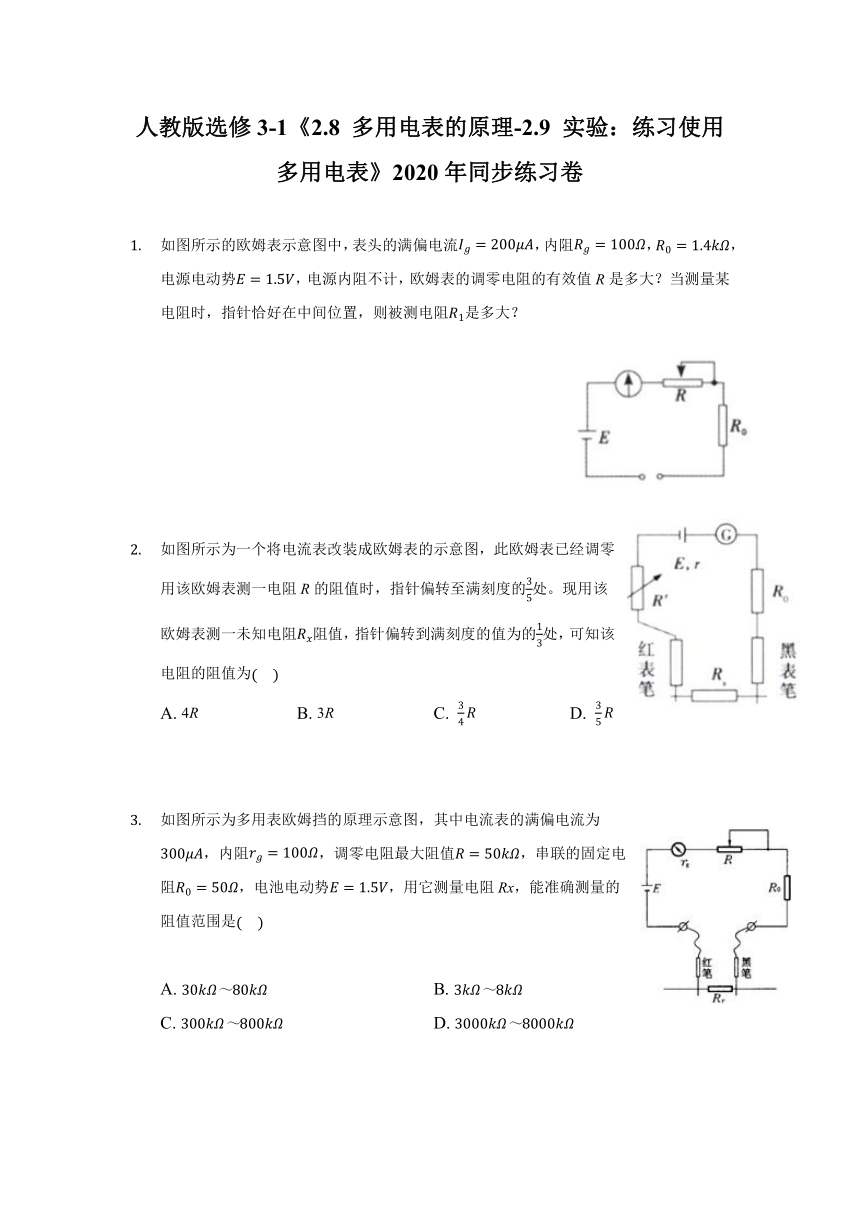

如图所示的欧姆表示意图中，表头的满偏电流，内阻，，电源电动势，电源内阻不计，欧姆表的调零电阻的有效值R是多大？当测量某电阻时，指针恰好在中间位置，则被测电阻是多大？
如图所示为一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用该欧姆表测一电阻R的阻值时，指针偏转至满刻度的处。现用该欧姆表测一未知电阻阻值，指针偏转到满刻度的值为的处，可知该电阻的阻值为
A.
4R
B.
3R
C.
D.
如图所示为多用表欧姆挡的原理示意图，其中电流表的满偏电流为，内阻，调零电阻最大阻值，串联的固定电阻，电池电动势，用它测量电阻Rx，能准确测量的阻值范围是
A.
B.
C.
D.
如图中，开关S调到1、2中哪个位置时测量电流的量程较大？调到5、6中哪个位置时测量电压的量程较大？
如图是一个多量程多用电表的简化电路图，电流、电压和电阻的测量都各有两个量程或分度值不同的档位。1、2两个档位为电流表档位，其中大量程是小量程的10倍。
已知表头G的满偏电流，内阻，图中的电源E的电动势均为，当把转换开关S旋到位置4，在AB之间接的电阻时，表头G刚好半偏，设测量过程操作的顺序和步骤都正确无误，则____________。

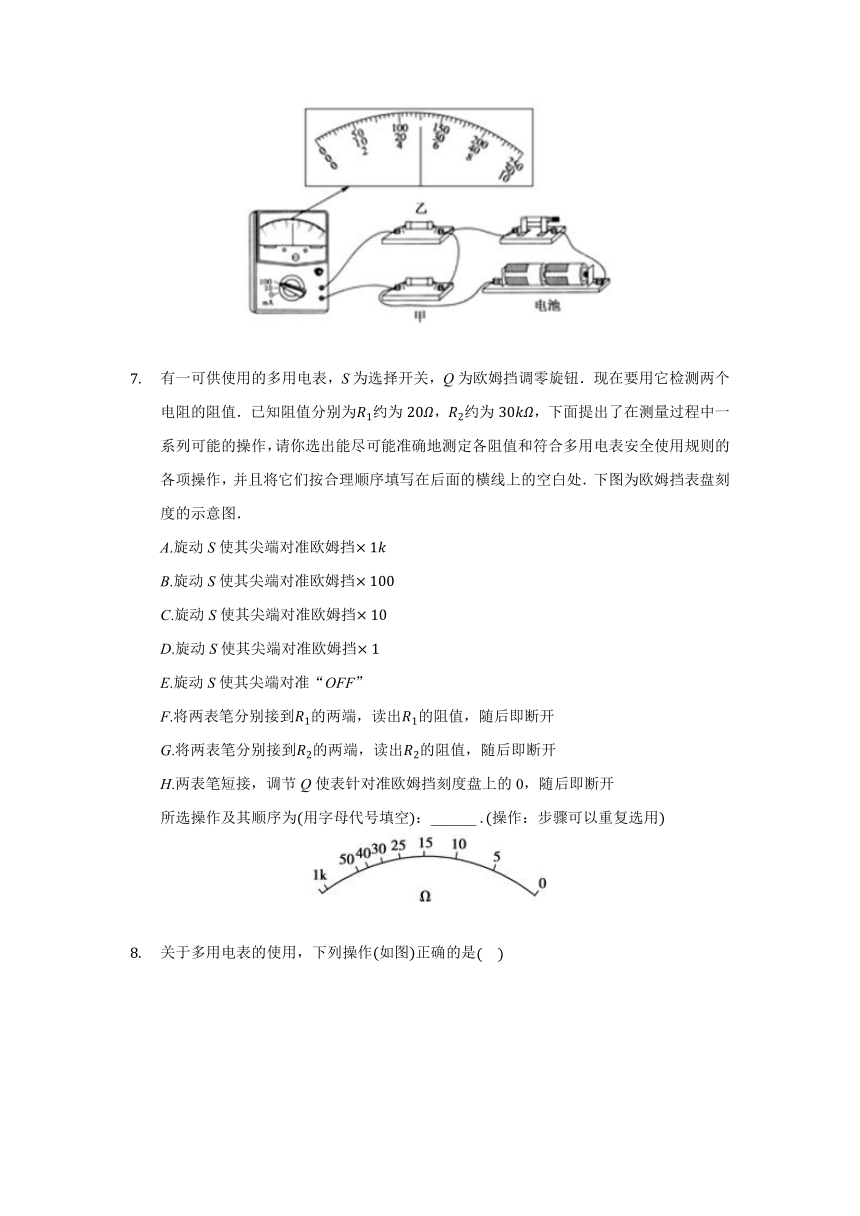

如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是______填“甲电阻”“乙电阻”或“总”的电流，测得电流的大小是______mA。
有一可供使用的多用电表，S为选择开关，Q为欧姆挡调零旋钮．现在要用它检测两个电阻的阻值．已知阻值分别为约为，约为，下面提出了在测量过程中一系列可能的操作，请你选出能尽可能准确地测定各阻值和符合多用电表安全使用规则的各项操作，并且将它们按合理顺序填写在后面的横线上的空白处．下图为欧姆挡表盘刻度的示意图．
A.旋动S使其尖端对准欧姆挡
B.旋动S使其尖端对准欧姆挡
C.旋动S使其尖端对准欧姆挡
D.旋动S使其尖端对准欧姆挡
E.旋动S使其尖端对准“OFF”
F.将两表笔分别接到的两端，读出的阻值，随后即断开
G.将两表笔分别接到的两端，读出的阻值，随后即断开
H.两表笔短接，调节Q使表针对准欧姆挡刻度盘上的0，随后即断开
所选操作及其顺序为用字母代号填空：______
操作：步骤可以重复选用

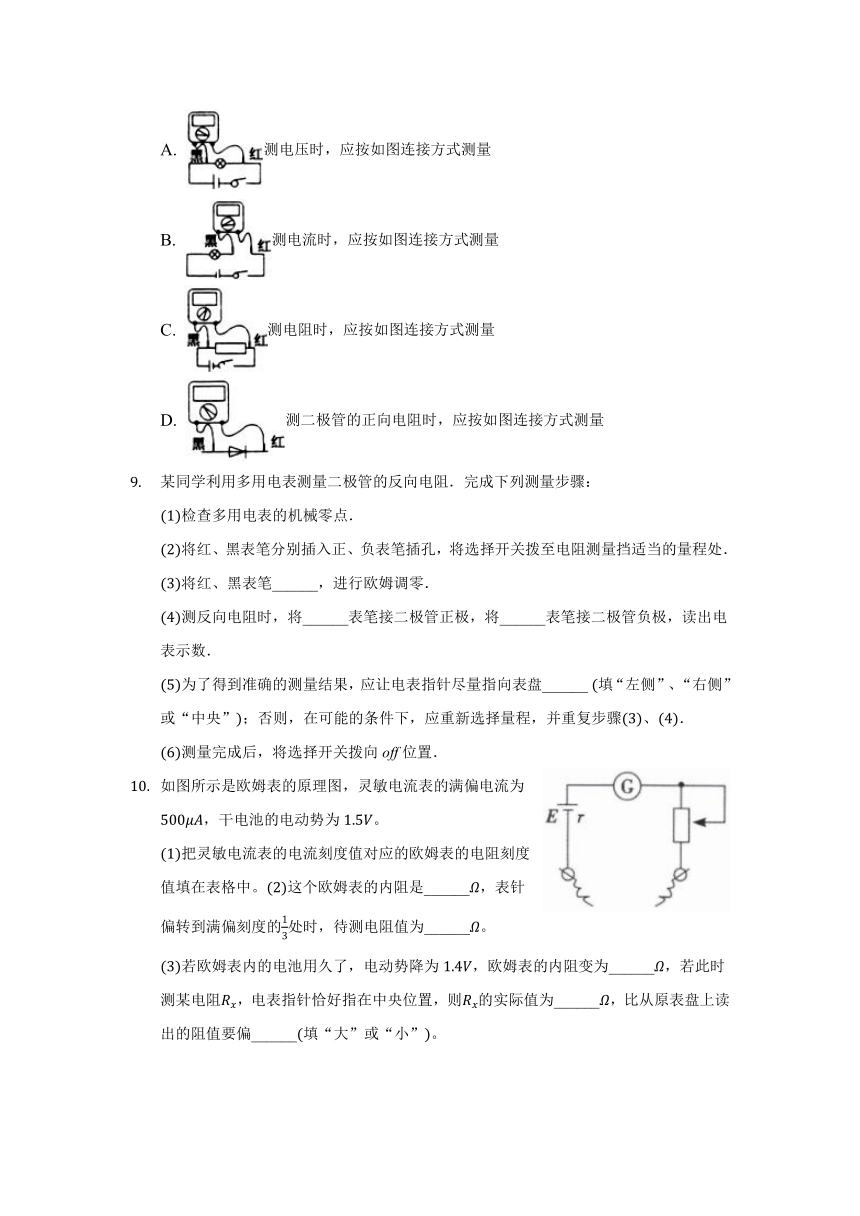

关于多用电表的使用，下列操作如图正确的是
A.
测电压时，应按如图连接方式测量
B.
测电流时，应按如图连接方式测量
C.
测电阻时，应按如图连接方式测量
D.
测二极管的正向电阻时，应按如图连接方式测量
某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：
检查多用电表的机械零点．
将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．
将红、黑表笔______，进行欧姆调零．
测反向电阻时，将______表笔接二极管正极，将______表笔接二极管负极，读出电表示数．
为了得到准确的测量结果，应让电表指针尽量指向表盘______?填“左侧”、“右侧”或“中央”；否则，在可能的条件下，应重新选择量程，并重复步骤、．
测量完成后，将选择开关拨向off位置．
如图所示是欧姆表的原理图，灵敏电流表的满偏电流为，干电池的电动势为。
把灵敏电流表的电流刻度值对应的欧姆表的电阻刻度值填在表格中。这个欧姆表的内阻是______，表针偏转到满偏刻度的处时，待测电阻值为______。
若欧姆表内的电池用久了，电动势降为，欧姆表的内阻变为______，若此时测某电阻，电表指针恰好指在中央位置，则的实际值为______，比从原表盘上读出的阻值要偏______填“大”或“小”。
电流刻度
0
100
200
250
300
400
500
电阻刻度
______
______
______
______
______
______
______

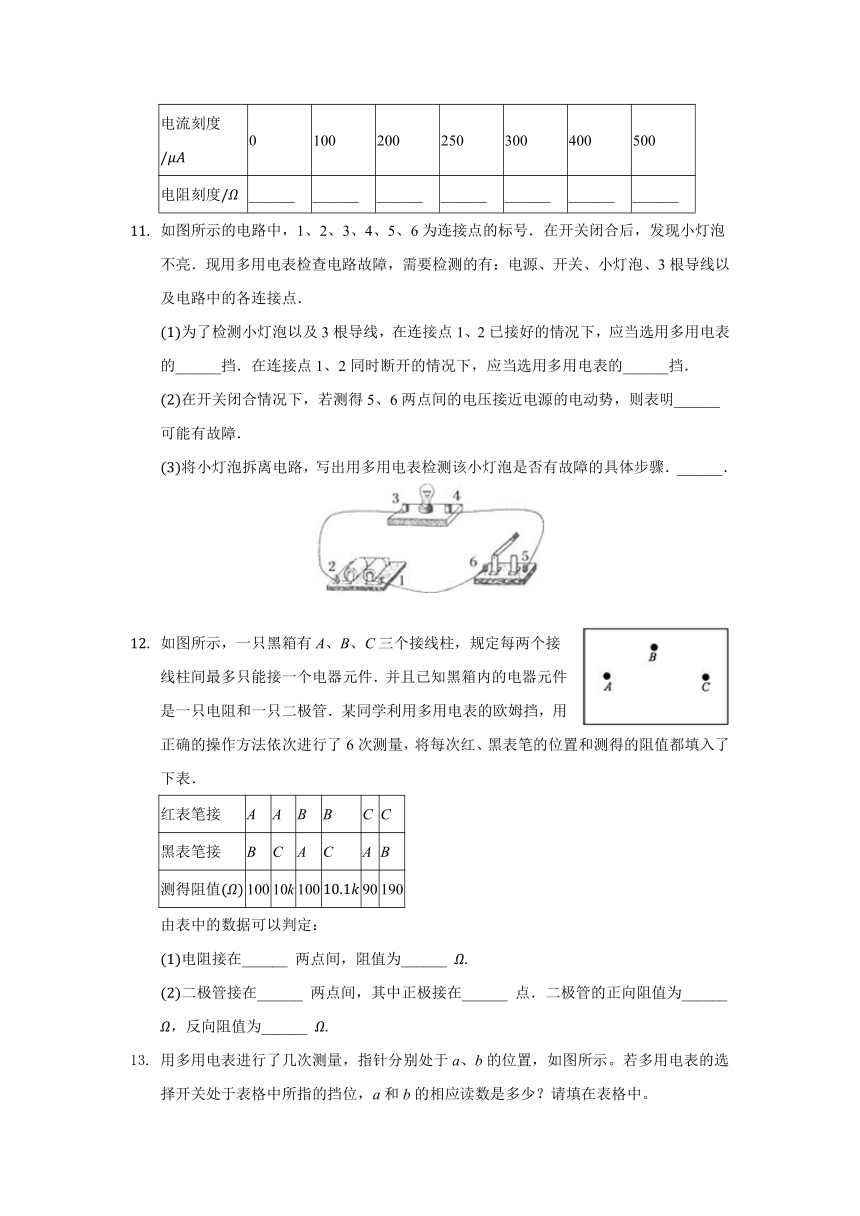

如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．
为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的______挡．在连接点1、2同时断开的情况下，应当选用多用电表的______挡．
在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明______可能有故障．
将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．______．
如图所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表．
红表笔接
A
A
B
B
C
C
黑表笔接
B
C
A
C
A
B
测得阻值
100
10k
100
90
190
由表中的数据可以判定：
电阻接在______
两点间，阻值为______
二极管接在______
两点间，其中正极接在______
点．二极管的正向阻值为______
，反向阻值为______
用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示。若多用电表的选择开关处于表格中所指的挡位，a和b的相应读数是多少？请填在表格中。
指针位置
选择开关所处挡位
读数
a
直流电流100mA
______
mA
直流电压5V
______
V
b
电阻
______
多用电表的示意图如图所示，正确操作如下。
若选择开关的位置如箭头a所示，则测量的物理量是______，测量结果为______。
若选择开关的位置如箭头b所示，则测量的物理量是______，测量结果为______。
若选择开关的位置如箭头c所示，则测量的物理量是______，测量结果为______。
用多用表的欧姆档测量阻值约为几十的电阻，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上．
将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
将两表笔分别连接到被测电阻的两端，读出的阻值后，断开两表笔
旋转S使其尖端对准欧姆档
旋转S使其尖端对准欧姆档
旋转S使其尖端对准交流500V档，并拔出两表笔
______．
根据图所示指针位置，此被测电阻的阻值约为______
下述关于用多用表欧姆档测电阻的说法中正确的是______
测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量
测量电阻时，如果红、黑表笔分别插在负、正插孔，不会影响测量结果
测量电路中的某个电阻，应该把该电阻与电路断开
测量阻值不同的电阻时都必须重新调零．
有一个多用电表，其欧姆挡的四个量程分别为：“”“”“”“”，某同学把选择开关旋到“”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该
A.
换用“?k”挡，不必重新调整调零旋钮
B.
换用“”挡，不必重新调整调零旋钮
C.
换用“?k”挡，必须重新调整调零旋钮
D.
换用“”挡，必须重新调整调零旋钮
答案和解析
1.【答案】解：已知满偏电流，
对欧姆表调零时，指针停在处，电路中电流为满偏电流，根据闭合电路欧姆定律得
??
解得
欧姆表总内阻
当指针恰好在中间位置时，有
?
解得
答：欧姆表的调零电阻的有效值R是，当测量某电阻时，指针恰好在中间位置，则被测电阻是。
【解析】对欧姆表调零时，指针停在处，电路中电流为满偏电流，根据闭合电路欧姆定律求调零电阻的有效值R。指针恰好在中间位置，电路中电流为，再根据闭合电路欧姆定律求被测电阻。
本题的关键要理解欧姆表的工作原理是闭合电路的欧姆定律，明确电路的电流大小，再运用闭合电路的欧姆定律即可正确解题。
2.【答案】B
【解析】解：设电源电动势为E，欧姆表的内阻为，电流表的满篇电流为，则欧姆表调零时有，
测一电阻R的阻值时，指针偏转至满刻度的处，则有，
测一未知电阻阻值，指针偏转到满刻度的值为的处，则，
由得：，故ACD错误，B正确；
故选：B。
欧姆表调零即待测电阻为零，根据指针偏转位置和闭合回路欧姆定律求解。
本题考查欧姆表的改装原理，应注意欧姆表改装原理再结合闭合回路欧姆定律进而求所测电阻。
3.【答案】B
【解析】解：欧姆表的中值电阻附近刻度最均匀，读数误差最小；
欧姆表的中值电阻等于欧姆表的内电阻，根据闭合电路欧姆定律，满偏时：
半偏时，
联立解得：
故选：B。
欧姆表的中值电阻附近刻度最均匀，读数误差最小，求解出该欧姆表的中值电阻即可．
本题关键明确欧姆表的中值电阻附近刻度最均匀，读数误差最小；知道中值电阻等于欧姆表内电阻．
4.【答案】解：电流表应与电阻并联，由图可知当转换开关S旋到位置1、2位置是电流表，
开关S调到2位置时，电流表满偏时，、分流，电流为：
故测量量程为：
开关S调到1位置时，电流表满偏时，分流为
所以开关S调到1位置时，测量电流的量程较大；
要测量电压，电流表应与电阻串联，由图可知当转换开关S旋到位置5、6时测量电压，设、串联后与电流表并联的总电阻为，
当开关S接5，电流表满偏时，分压为，测量量程为：
当开关S接6，电流表满偏时，分压为，测量量程为：
故S接6时，测量电压量程较大。
答：开关S调到1位置时测量电流的量程较大，调到6位置时测量电压的量程较大。
【解析】多用电表测电流和电压时使用外部电源，测电流和电压时的内部结构根据电表的改装原理判断什么档位为大量程。
本题考查多用电表的内部结构，电压档和电流档的内部结构与前面所学习的电压表电流表的改装原理相同。
5.【答案】11?
99
【解析】解：“该测量过程操作顺序和步骤都正确无误”，意味着之前已经将A、B短接调零了即让表头满偏，在AB之间接电阻时，表头G刚好半偏，说明：当表头半偏时，改装后电流表内阻，则转换开关S在2时如图，电流表量程为
依题意，转换开关S在如图时，电流表量程为
由表头G满偏电流为、内阻为和并联电路电流分配规律
则由图可知：
???????由图可知
???可解得，
故答案为：，
据题，“该测量过程操作的顺序和步骤都正确无误”，说明已经进行过欧姆调零，即让表头满偏。在AB之间接电阻时，表头G刚好半偏，说明：当表头半偏时，改装后的电流表的总内阻，根据开关接在1、2两个位置，读出电流表的量程，根据并联电路电流的分配规律求解和。
本题考查多用表的原理，对学生要求较高，应熟练掌握其测量原理，及电表的改装办法。
6.【答案】乙电阻?
50
【解析】解：由实物图可知电阻乙与多用电表串联，则所测是的电流为乙电阻的电流。
???
因选档位为100mA，则最小分度为2mA，则估读到同位为：50mA
故答案为：乙?电阻??
?50
图示电路为多用表与乙电阻串联后再与甲电阻并联，则测量的为乙的电阻；电流大小的示数要选明确所选的档位再读数，注意估读位数。
考查串并联电路的特点，会正确读数，明确估读位数。
7.【答案】AHGDHFE或DHFAHGE
【解析】解；选择倍率时应使指针指在中央附近较好，测时，应先选挡，然后进行短接调零；测时，选择挡，再进行短接调零，可以先测量也可以先测量，测量完毕后断开电路，转动选择开关使其尖端对准“OFF”档，故顺序为：AHGDHFE或DHFAHGE；
故答案为：AHGDHFE或DHFAHGE．
测电阻时应先选择合适的倍率，短接调零，使指针指在中央附近，每次换挡都要短接调零，最后转动选择开关使其尖端对准“OFF”档．
本题考查了用欧姆表测电阻的步骤，注意每次换挡都短接调零．
8.【答案】BD
【解析】解：因多用电表的红表笔接的是正极插孔，黑表笔接的是负极插孔：
A、测电压时，红表笔应接灯泡的正极，故A错误．
B、测电流时把多用电表串联接入电路，且电流应从红表笔进入，故B正确．
C、测电阻时应将待测电阻与外电路断开，故C错误．
D、测二极管的正向电阻时，黑表笔应接二极管正极，这样电流从黑表笔出来经二极管进入负极，故D正确．
故选：BD．
所谓多用电表是指电压表、电流表与欧姆表共用一个表头，电流应从正插孔进从负插孔出，指针才正向偏转．因电流是“红进”“黑出”，所以做为欧姆表时黑表笔应接内部电池的正极红表笔应接内部电池的负极．
多用表的黑表笔接内部电池的正极红表笔接内部电池的负极，这样正好符合电流“红进”“黑出”．
9.【答案】短接?
红?
黑?
中央
【解析】解：将红、黑表笔短接，进行欧姆调零．
测反向电阻时，将红表笔接二极管正极，将黑表笔接二极管负极，读出电表示数．
为了得到准确的测量结果，应让电表指针尽量指向表盘中央．
测量完成后，将选择开关拔向Off挡或交流电压最高挡位置．
故答案为：短接；红；黑；中央；
用欧姆表测电阻时，红表笔接电源的负极，黑表笔接电源的正极；使用欧姆表测电阻时，应把红黑表笔短接进行欧姆调零；应选择合适的挡位，使欧姆表指针指在表盘中央附近；多用电表使用完毕，应把选择开关打到off挡或交流电压最高挡．
要掌握欧姆表的使用方法及注意事项，二极管正向偏压很小，二极管反向偏压电阻很大，相当于断路．
10.【答案】3000?
6000?
2800?
2800?
小?
?
12000?
4500?
3000?
2000?
750?
0
【解析】解：当电流表为零时，待测电阻阻值为：；满偏电流对应的外电阻为：，
由闭合电路欧姆定律得：
当测量电阻为时，
待测电阻阻值：，代入数据解得：
、、、、、对应的阻值为：
、、、、、；
当表针偏转到满刻度的时，根据闭合电路欧姆定律得：
代入数据解得待测电阻值为：；
电动势降为：，由闭合电路欧姆定律得：
若此时测某电阻，电表指针恰好指在中央位置，则的实际值为：
而原刻度盘中央电阻为，此时的实际值比从原表盘上读出的阻值要偏小
故答案为：，12000、4500、3000、2000、750、0；，6000；，2800，小。
欧姆表的工作是闭合电路的欧姆定律，根据实验数据应用闭合电路的欧姆定律即可正确解题；
当表针偏转到满刻度的时，根据闭合电路欧姆定律求解；
当电动势降为，由闭合电路欧姆定律求得欧姆表的内阻，由电表指针恰好指在中央位置，求得待测电阻，由于原刻度盘中央电阻大于此时的电阻，此时的实际值比从原表盘上读出的阻值要偏小。
明确欧姆表内部电路结构及欧姆表的原理是关键，欧姆表实际上也是由小量程的电流表改装而来的，会根据闭合电路欧姆定律计算中值电阻及进行误差分析。
11.【答案】电压?
欧姆?
开关?
调到欧姆档；将红、黑表笔相接，检查欧姆档能否正常工作；测量小灯泡的电阻，如电阻无穷大，表明小灯泡有故障
【解析】解：在1、2两点接好的情况下，应当选用多用电表的电压档，若选电流挡易造成表头烧坏、电源短路；若选欧姆挡则有可能造成短路、指针倒转．在1、2同时断开的情况下，应选用欧姆档，直接测量某段电路的电阻即可．
?电压表示数接近电动势，只有一种可能，即电压表与灯泡串联接入电路，电压表内阻极大，分得大部分电压，说明开关或连接点5、6两点断路．
?调到欧姆档将红黑表笔相接，检查欧姆档能否正常工作由于无需精确测量电路阻值，所以不必调零测量小灯泡的电阻，如电阻无穷大，表明小灯泡有故障．灯丝断或灯座接触不良
故答案为：电压；欧姆；开关；?调到欧姆档；??将红、黑表笔相接，检查欧姆档能否正常工作；测量小灯泡的电阻，如电阻无穷大，表明小灯泡有故障．
在电源接入时，电路故障判定一般选用电压表并联，电压表示数接近电动势，说明该处断路，无视数则正常；电源不接入时，使用欧姆表，欧姆表示数为无穷大，即说明电路发生断路．
用电压挡测电路断路故障原理是：某处断路时，并联接入的电压表，与一般电阻串联，由于电压表内阻大，能分到大部分电压，其示数接电动势；若电路完好，则总电路断路时，电压表无示数；另外，电压表只要量程够大，不必担心电表烧坏或电路短路．
12.【答案】AB；100；AC；C；90；10k
【解析】解：对电阻来讲，无论表笔怎么接，数值都不变，所以AB之间接电阻，且阻值为；
对二极管来讲有单向导电性，正向电阻较小，而反向电阻较大，由AC和BC间的读数知二极管接在AC之间，且正极接在C点，反向阻值为；
由CA间读数知二极管的正向电阻为．
故答案为：，100；，C，90，10K．
表笔怎样接数值都不变的为电阻；
表笔接法不同示数有较大变化的是二极管，正向阻值较小，反向阻值较大．
本题关键掌握二极管的单向导电性，知道电阻与二极管的区别，对于了解二极管的特性是做好本题的关键．
13.【答案】23?
?
320
【解析】解：首先在表盘上找到直流的刻度，直流的符号是“”，表盘中间的那个刻度是直流的刻度，电流为100mA量程，分度值为2mA，故指针在a位置对应的读数为：23mA；
电压表为5V的量程，每大格对应1V，故分度值为，指针在a位置对应读数为；
测量电阻时读最上面的刻度线，欧姆档上对应的读数为，再乘以倍率100可知，指针在b位置对应的读数应为。
故答案为：23；；320。
明确多用电表的读数方法，确定量程和分度值，从而确定对应电压和电流的读数；欧姆表读数时要先确定倍率，再根据指针示数乘以对应的倍率。
本题考查多用电表的读数，要求能熟悉使用多用电表，并知道多用电表能测哪里物理量，同时知道电阻刻度盘是不均匀的，除刻度盘上的读数外还要乘上倍率。
14.【答案】直流电压?
?
直流电流?
50mA?
电阻?
【解析】解：若选择开关的位置如箭头a所示，则测量的物理量是直流电压，多用电表量程为，分度值是，测量结果为．
若选择开关的位置如箭头b所示，则测量的物理量是直流电流，其量程为100mA，分度值为2mA，测量结果为50mA．
若选择开关的位置如箭头c所示，则测量的物理量是电阻，测量结果为．
故答案为：直流电压、；直流电流、50mA；电阻、。
根据选择开关所处位置确定多用电表所测量的物理量及其量程倍率，然后根据表头确定其分度值，根据指针位置读出其示数。
本题考查了多用电表的读数及使用注意事项，要掌握多用电表的读数方法及使用注意事项，注意在读数时要注意最小精度，从而正确确定有效位数。
15.【答案】cabe?
?
AC
【解析】解：使用欧姆表测几十的电阻，应选择挡，然后进行欧姆调零，再测电阻阻值，最后把选择开关打到OFF挡上，并拔出表笔，故正确步骤为：c、a、b、e；
由图示欧姆表可知，欧姆表示数为
欧姆档更换规律“大小，小大”，即当指针偏角较大时，表明待测电阻较小，应换较小的档位；反之应还较大的档位．电流总是从红表笔流入从黑表笔流出多用电表；红表笔应接在正接线孔，黑接线柱应接在负接线孔；每次换挡一定要进行欧姆调零，测量电阻一定要断电作业，故选AC．
故答案为：、a、b、e；；
使用欧姆表测电阻，选根据待测电阻阻值选择合适的挡位，然后进行欧姆调零，再测电阻，使用完毕，应把选择开关置于off挡或交流电压最高挡上．欧姆表指针示数与挡位的乘积是欧姆表的示数．
欧姆表是测量电阻的仪表，把被测电阻串联在红黑表笔之间，欧姆表电流是从黑表笔流出红表笔流入，
用欧姆表测电阻，每次换挡后和测量前都要重新调零指欧姆调零．
测电阻时待测电阻不仅要和电源断开，而且要和别的元件断开．
测量时注意手不要碰表笔的金属部分，否则将人体的电阻并联进去，影响测量结果．
合理选择量程，使指针尽可能在中间刻度附近．
本题应明确：实际应用中要防止超量程，不得测额定电流极小的电器的电阻如灵敏电流表的内阻．
测量完毕后，应拔出表笔，选择开关置于OFF挡位置，或交流电压最高挡；长期不用时，应取出电池，以防电池漏电．
欧姆表功能：测量电阻、测二极管正负极．
用法：最好指针打到中间将误差减小
16.【答案】D
【解析】解：把选择开关旋到“”挡测量一未知电阻时，指针偏转角很大，说明所选挡位太大，应换用“”挡，换挡后重新进行欧姆调零，然后再测电阻，故D正确；
故选：D。
使用欧姆表测电阻时，要选择合适的挡位，使指针指在中央刻度线附近；欧姆表换挡后要重新进行欧姆调零．
本题考查了欧姆表的使用，掌握欧姆表的使用方法即可正确解题；使用欧姆表测电阻时，要选择合适的挡位，使指针指在中央刻度线附近；欧姆表换挡后要重新进行欧姆调零．
