《欧姆定律》单元测试（选择题没有答案）

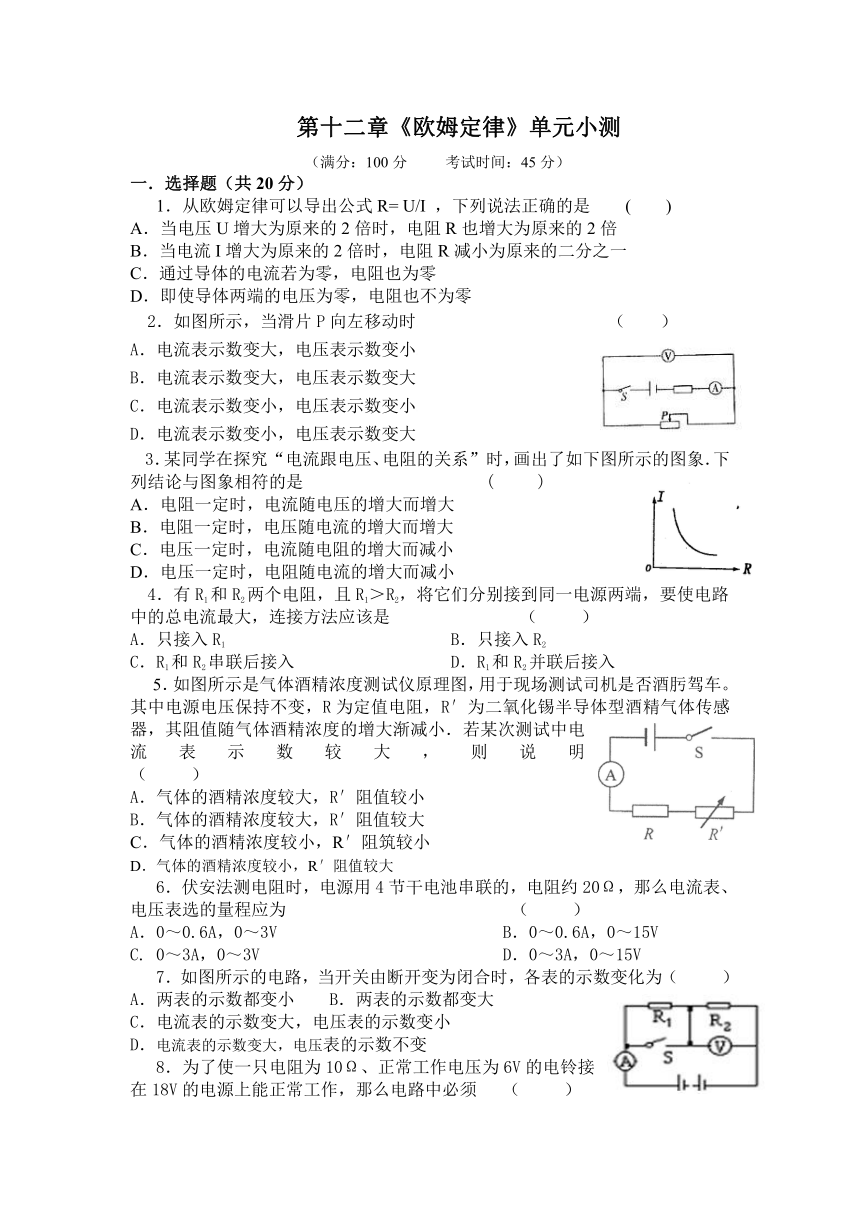

第十二章《欧姆定律》单元小测
（满分：100分 考试时间：45分）
一．选择题（共20分）
1．从欧姆定律可以导出公式R= U/I ，下列说法正确的是 ( )
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C．通过导体的电流若为零，电阻也为零
D．即使导体两端的电压为零，电阻也不为零
2．如图所示，当滑片P向左移动时 （ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
3．某同学在探究“电流跟电压、电阻的关系”时，画出了如下图所示的图象．下列结论与图象相符的是 ( )
A．电阻一定时，电流随电压的增大而增大
B．电阻一定时，电压随电流的增大而增大
C．电压一定时，电流随电阻的增大而减小
D．电压一定时，电阻随电流的增大而减小
4．有R1和R2两个电阻，且R1＞R2，将它们分别接到同一电源两端，要使电路中的总电流最大，连接方法应该是 （ ）
A．只接入R1 　　　　　　　　　　 B．只接入R2　　　　　　
C．R1和R2串联后接入 　 D．R1和R2并联后接入
5．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒肟驾车。其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明 （ ）
A．气体的酒精浓度较大，R′阻值较小
B．气体的酒精浓度较大，R′阻值较大
C．气体的酒精浓度较小，R′阻筑较小
D．气体的酒精浓度较小，R′阻值较大
6．伏安法测电阻时，电源用4节干电池串联的，电阻约20Ω，那么电流表、电压表选的量程应为 （ ）
A．0～0.6A，0～3V B．0～0.6A，0～15V
C. 0～3A，0～3V D．0～3A，0～15V
7．如图所示的电路，当开关由断开变为闭合时，各表的示数变化为（ ）
A．两表的示数都变小 B．两表的示数都变大
C．电流表的示数变大，电压表的示数变小
D．电流表的示数变大，电压表的示数不变

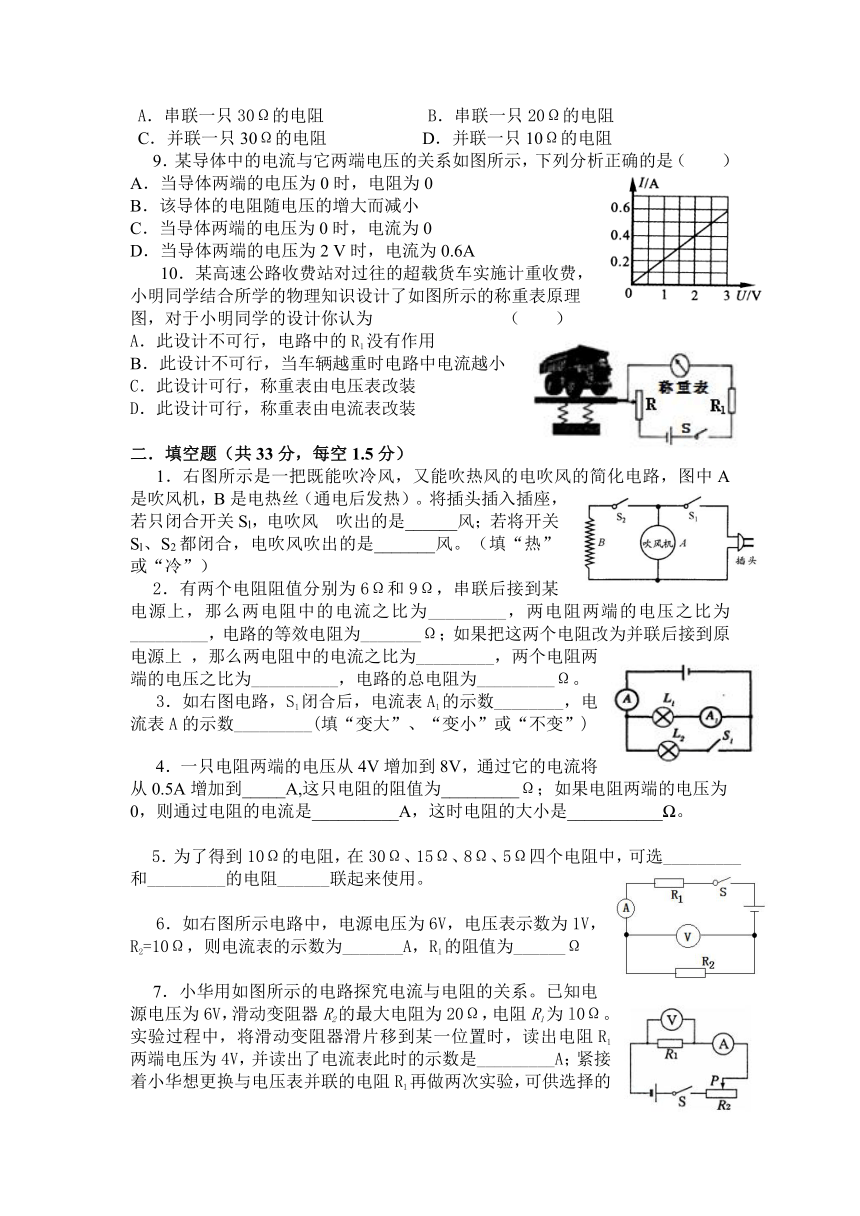

8．为了使一只电阻为10Ω、正常工作电压为6V的电铃接在18V的电源上能正常工作，那么电路中必须　 （ ）
A．串联一只30Ω的电阻 B．串联一只20Ω的电阻
C．并联一只30Ω的电阻 D．并联一只10Ω的电阻
9．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为0.6A
10．某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为 （ ）
A．此设计不可行，电路中的R1没有作用
B．此设计不可行，当车辆越重时电路中电流越小
C．此设计可行，称重表由电压表改装
D．此设计可行，称重表由电流表改装
二．填空题（共33分，每空1.5分）
1．右图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝（通电后发热）。将插头插入插座，若只闭合开关Sl，电吹风 吹出的是______风；若将开关Sl、S2都闭合，电吹风吹出的是_______风。（填“热”或“冷”）
2．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为_________，两电阻两端的电压之比为_________，电路的等效电阻为_______Ω；如果把这两个电阻改为并联后接到原电源上 ，那么两电阻中的电流之比为_________，两个电阻两端的电压之比为__________，电路的总电阻为_________Ω。
3．如右图电路，S1闭合后，电流表A1的示数________，电流表A的示数_________(填“变大”、“变小”或“不变”)
4．一只电阻两端的电压从4V增加到8V，通过它的电流将从0.5A增加到_____A,这只电阻的阻值为_________Ω；如果电阻两端的电压为0，则通过电阻的电流是__________A，这时电阻的大小是___________ 。
5．为了得到10Ω的电阻，在30Ω、15Ω、8Ω、5Ω四个电阻中，可选_________和_________的电阻______联起来使用。
6．如右图所示电路中，电源电压为6V，电压表示数为1V，R2=10Ω，则电流表的示数为_______A，R1的阻值为______Ω
7．小华用如图所示的电路探究电流与电阻的关系。已知电源电压为6V，滑动变阻器R2的最大电阻为20Ω，电阻R1为l0Ω。实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R1两端电压为4V，并读出了电流表此时的示数是_________A；紧接着小华想更换与电压表并联的电阻R1再做两次实验，可供选择的电阻有l5Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是________Ω和________Ω。

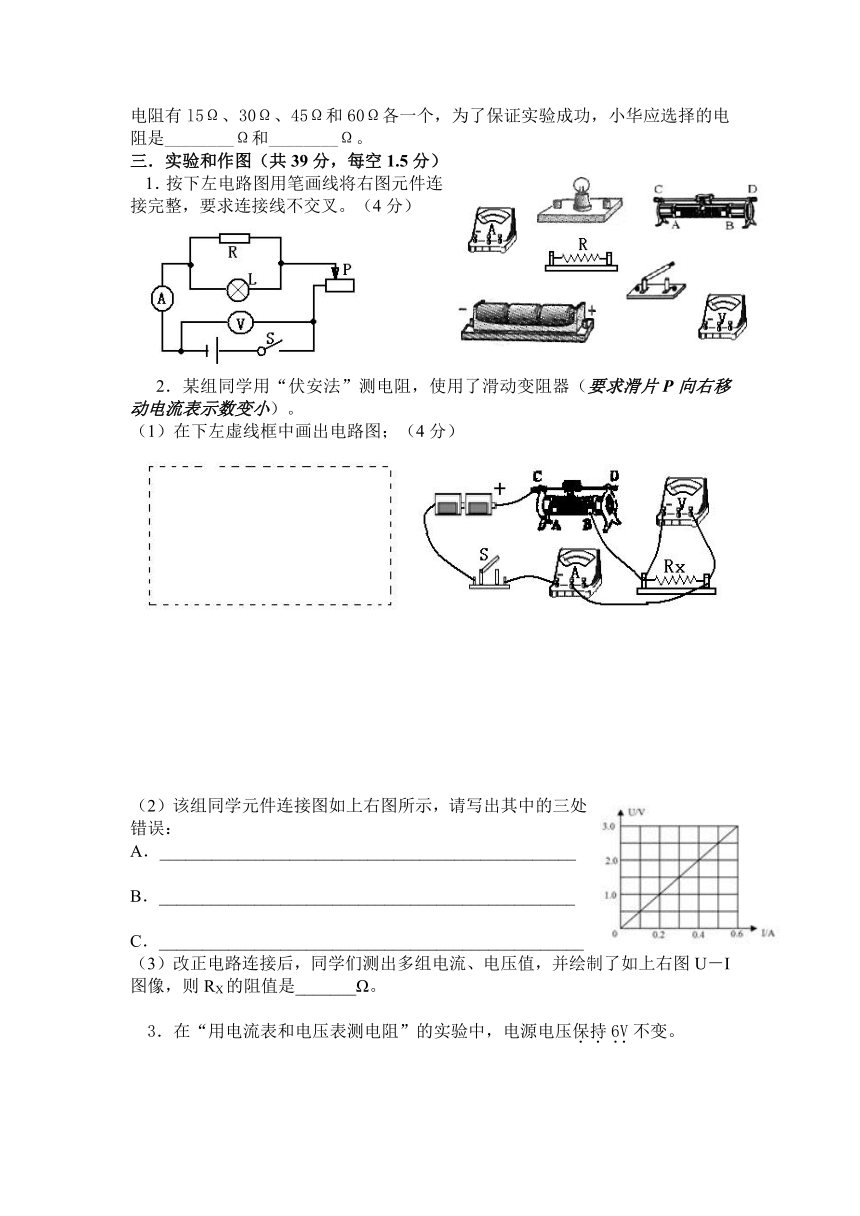

三．实验和作图（共39分，每空1.5分）
1．按下左电路图用笔画线将右图元件连接完整，要求连接线不交叉。（4分）
2．某组同学用“伏安法”测电阻，使用了滑动变阻器（要求滑片P向右移动电流表示数变小）。
（1）在下左虚线框中画出电路图；（4分）
（2）该组同学元件连接图如上右图所示，请写出其中的三处错误：
A．________________________________________________
B．________________________________________________
C．_________________________________________________
（3）改正电路连接后，同学们测出多组电流、电压值，并绘制了如上右图U－I图像，则RX的阻值是_______Ω。
3．在“用电流表和电压表测电阻”的实验中，电源电压保持6V不变。
（1）图（a）是林馨在实验中未完成连接的电路，请完成电路连接；（3分）
（2）连接电路的过程中，开关应_________，闭合开关前，滑动变阻器的滑片P应该调到最_______端 (填“左”或“右”)；
（3）下表是林馨同学测得的一组数据，第3次测量时，电流表示数如图（b）所示，电压表示数如图（C）所示，填写下表格中的空格栏；
实验次数 1 2 3 4
电压（V） 2.5 3 6
电流（A） 0.25 0.32 　　 0.59
（4）表中第1次数据是连接好电路后，滑动变阻器的滑片调到某一位置时，合上开关得到的，那么第一次实验测得的电阻R1是_______Ω；在“15Ω 1A”和“10Ω 1.5A”两种规格的滑动变阻器中，她选择的是规格为 的变阻器；
（5）如果不改变上面连接好的电路，用它还可以完成的实验是：
_______________________________________________________________（举一例）。
4．利用如图甲所示实验电路，探究“通过导体的电流跟电压的关系”时：
（1）需要 个定值电阻；
（2）本实验中滑动变阻器的作用是 ；
（3）利用实验数据作出的I- U关系图线，与图乙中的 最接近。
四．计算题（8分）
1．如右图所示，R2=2Ω，电源电压6V且不变．当S1、S2都断开时，电流表的示数为0.6A，当S1、S2都合上时，电流表的示数为1A。求R1和R3的阻值分别是多大？
参考答案
一．选择题（共20分）
题 号 1 2 3 4 5 6 7 8 9 10
正确选项 D A C D A B B B C D
二．填空题（共33分，每空1.5分）
1．冷 热
2．1∶1 2∶3 15 3∶2 3.6
3．不变 变大
4．1 8 0 8
5．30 15 并
6．0.1 50
7．0.4 15 30
三．实验和作图（共39分，每空1.5分）
1．见右图
2．（1）略
（2）A．滑动变阻器用B接入
B．电压表的正负接线柱接反了
C．电压表的量程太大
（3）5
3．（1）略
（2）断开 左
（3）4V 0.38A
（4）10 “15 1A”
（5）电流与电压的关系
4．（1）1
（2）改变导体两端的电压
（3）乙
四．计算题（8分）
1．R1＝8 R3＝24
