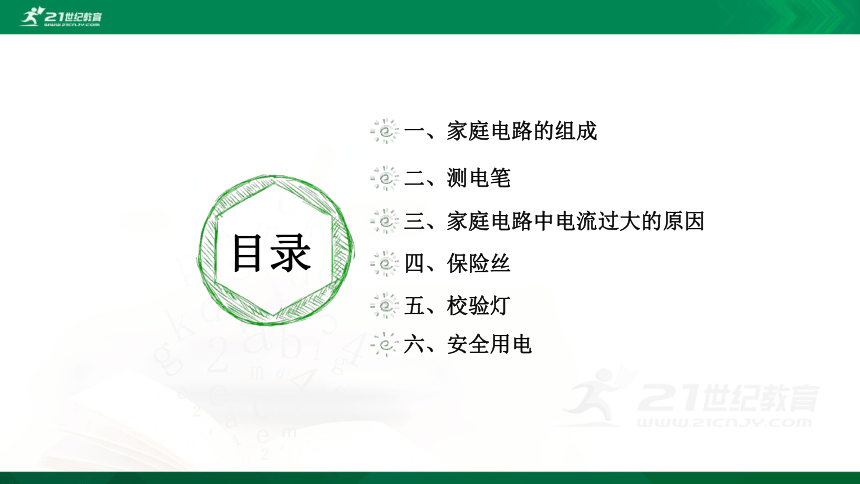

目录
一、家庭电路的组成
二、测电笔
三、家庭电路中电流过大的原因
四、保险丝
五、校验灯
六、安全用电
【一】
家庭电路的组成

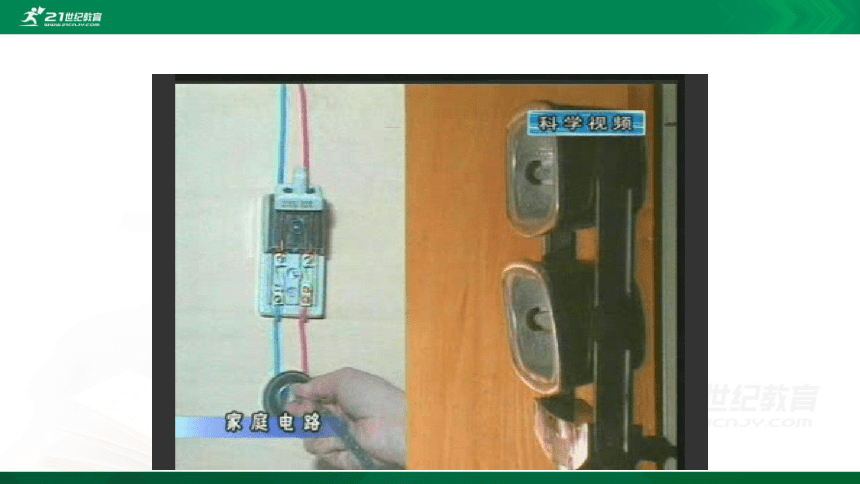

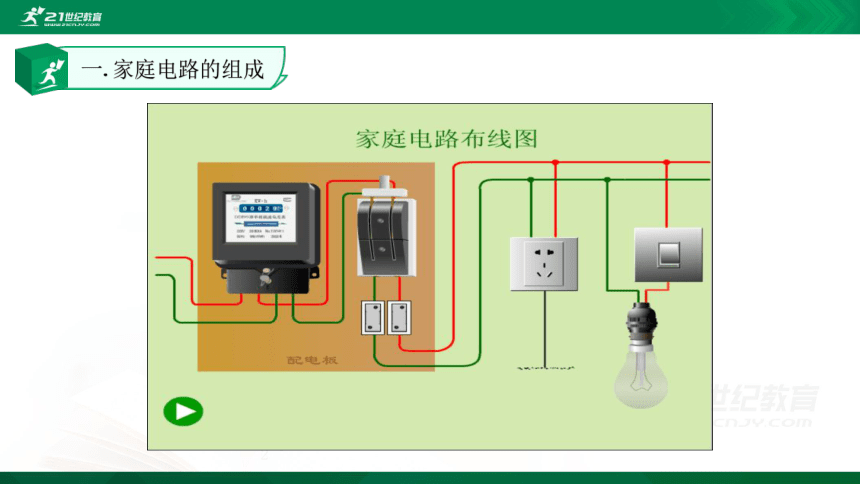

一.家庭电路的组成

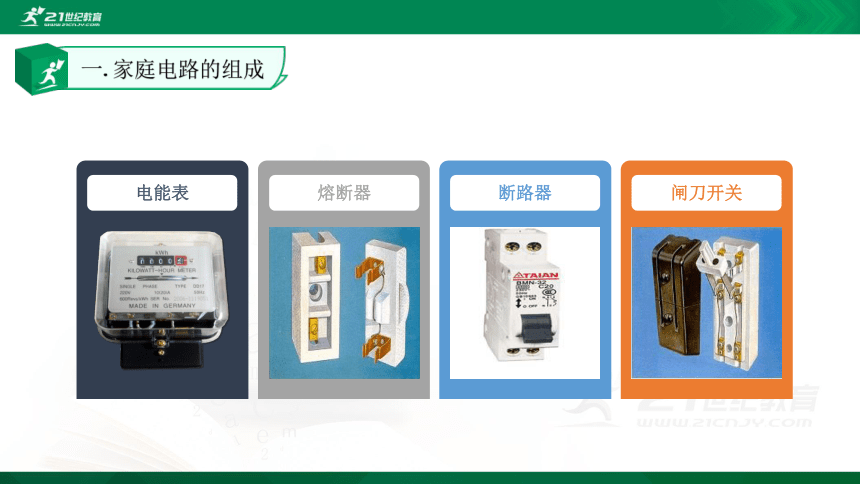

电能表
熔断器
断路器
闸刀开关
开关
插座
灯座
一.家庭电路的组成
一.家庭电路的组成

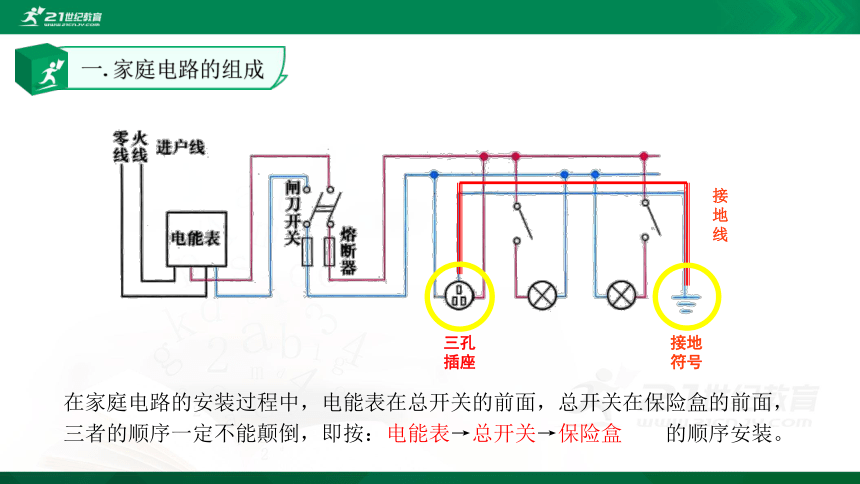

在家庭电路的安装过程中，电能表在总开关的前面，总开关在保险盒的前面，三者的顺序一定不能颠倒，即按：电能表→总开关→保险盒
的顺序安装。
三孔
插座
接
地
线
接地
符号
一.家庭电路的组成

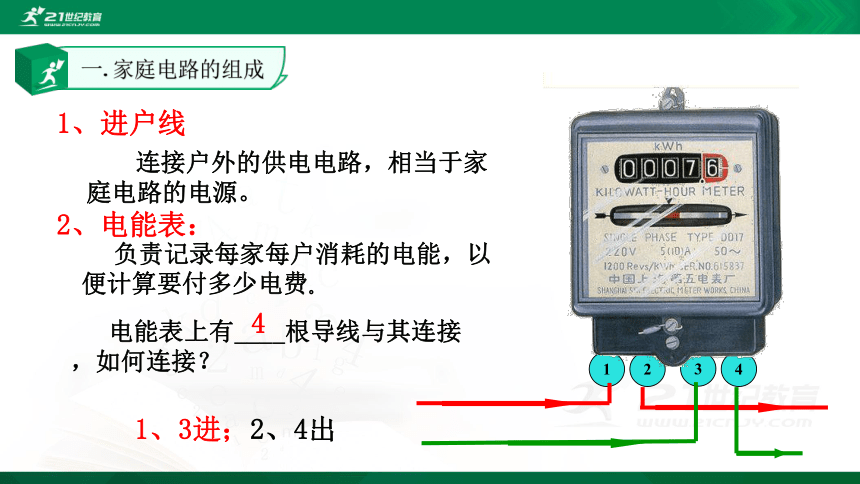

电能表上有____根导线与其连接，如何连接？
1
2
3
4
1、3进；2、4出
4
2、电能表：
负责记录每家每户消耗的电能，以便计算要付多少电费。
1、进户线
连接户外的供电电路，相当于家庭电路的电源。
一.家庭电路的组成
电源线
电源线
静触头一定要在上边，切不可倒装。

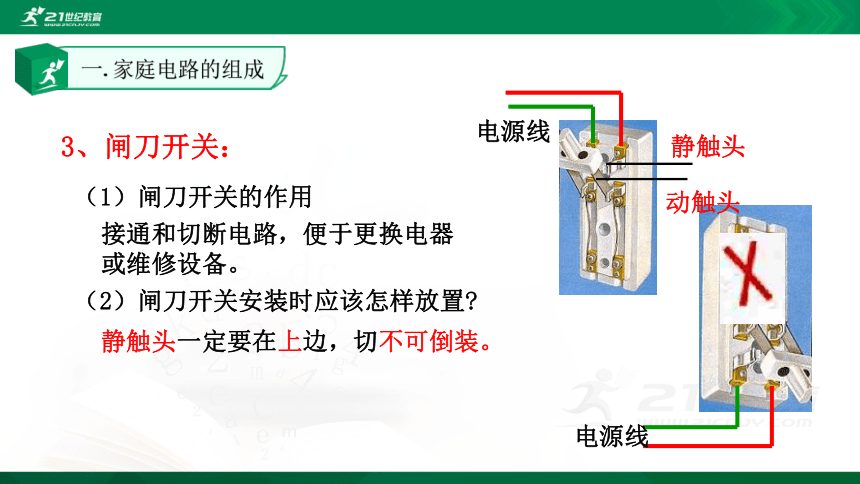

（1）闸刀开关的作用
3、闸刀开关：
接通和切断电路，便于更换电器或维修设备。
（2）闸刀开关安装时应该怎样放置?
静触头
动触头
一.家庭电路的组成

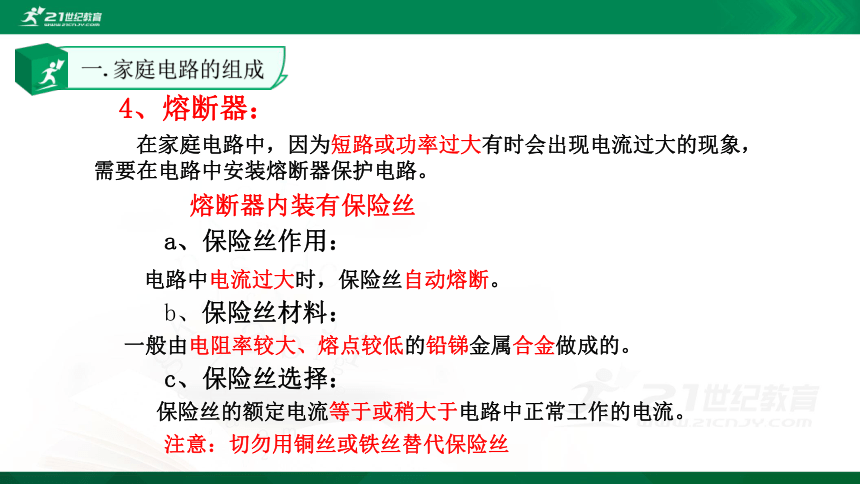

4、熔断器：
电路中电流过大时，保险丝自动熔断。
a、保险丝作用：
在家庭电路中，因为短路或功率过大有时会出现电流过大的现象，需要在电路中安装熔断器保护电路。
熔断器内装有保险丝
b、保险丝材料：
一般由电阻率较大、熔点较低的铅锑金属合金做成的。
c、保险丝选择：
保险丝的额定电流等于或稍大于电路中正常工作的电流。
注意：切勿用铜丝或铁丝替代保险丝
一.家庭电路的组成
封闭管式熔断器
插入式保险盒
闸刀开关

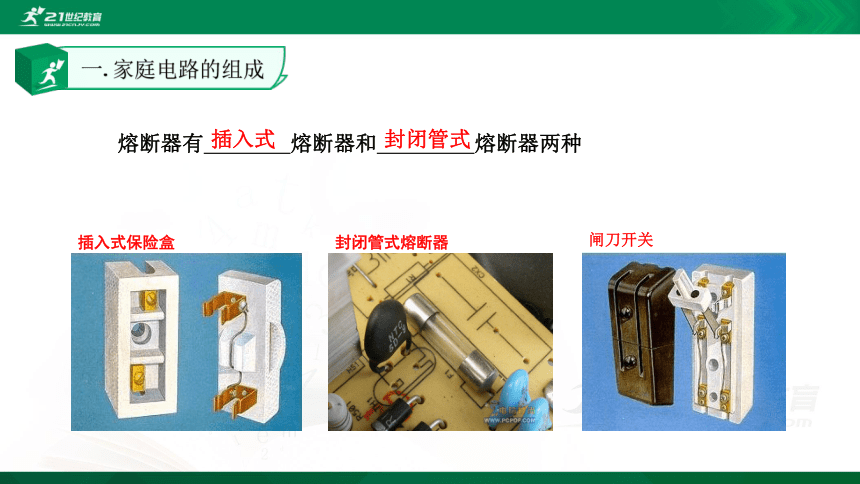

熔断器有
熔断器和
熔断器两种
。
封闭管式
插入式
一.家庭电路的组成
5、断路器
作用：替代闸刀开关和熔断器
一.家庭电路的组成
原理：
正常情况下，双金属片是______的，电路的接触点____
，电流正常通过；
当电流过大时，双金属片被过度加热，发生______，使接触点在弹簧拉力作用下被断开，电路_________，从而起到电路过载或短路时______作用。断路器一般接在火线上
平直
闭合
弯曲
切断
保护
一.家庭电路的组成

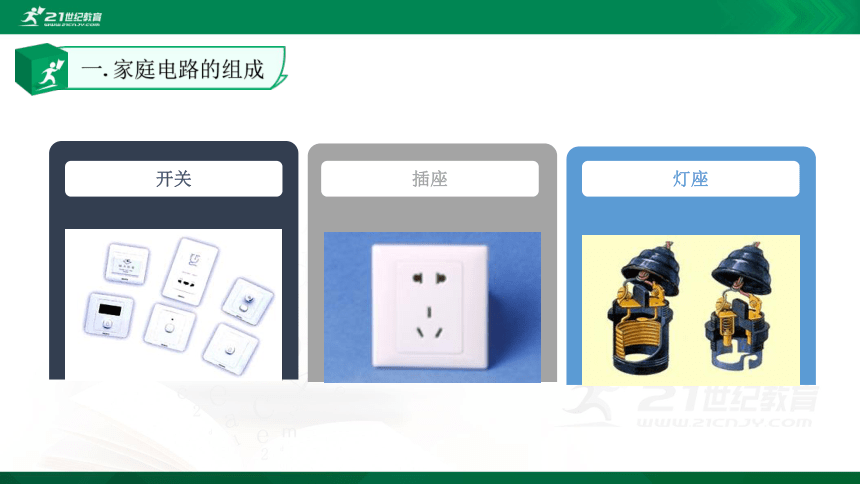

6、开关
可以控制各支路的通断，必须把用电器的开关接在
线上，且应将开关与其控制的用电器
联。
开关种类：
、
、
7、用电器
直接使用电能工作的器件，工作时将
能转化为
能，如电灯工作时将电能转化为
，电动机将电能转化为
。
在家庭电路中，用电器与用电器之间是
联。
一.家庭电路的组成
开关与被控制的电灯怎样连接？
灯头里面的线又怎么连接呢？
插口式
螺旋式
控制电灯的开关应与电灯串联，并且要接在火线上
接火线
一.家庭电路的组成
白炽灯泡：白炽电灯是利用电流的
效应工作的，灯丝是由电阻率
，熔点
的
制成的。当电流通过它时，灯丝的温度可达到2000°C左右。
一.家庭电路的组成
8．插座：可给移动的用电器供电，插座也应
联在电路中，插座又可分为两孔插座和三孔插座。
（1）两孔插座：一孔接
线，一孔接
线。
（2）三孔插座：一孔接
线，一孔接
线，还有一孔把
与
连接以防用电器的外壳带电，造成触电。
“左零右火上接地”
用电器金属外壳
一.家庭电路的组成
接地线
“左零右火上接地”
一.家庭电路的组成
【二】
测电笔
金属体笔尖
高值电阻
氖管
弹簧
金属体笔尾
塑料笔杆
1．测电笔构造：笔尖金属体、
、
、弹簧和
。
①
螺丝刀式
②钢笔式
二.测电笔
2．测电笔使用方法：用手接触
，
接触电线或与电线相接通的导体，如果氖管发光，表示接触的是
，如果氖管不发光，则表示接触的是
。
二.测电笔
二.测电笔
3．测电笔作用：
；
若测电笔在火线上不发光，说明
；
若测电笔在零线上发光，说明
。
由于试电笔中的电阻器是一个1MΩ以上的高阻值电阻，当测试220V电路时，根据欧姆定律I=U/R可计算出电流约为0.2mA，再加上人体的电阻，这个电流就更小了，所以对人体不会造成伤害。
二.测电笔
【三】
家庭电路中电流过大的原因
电路过载（电路中用电器总功率过大）
发生短路：即火线和零线直接连通
火线
零线
熔断器
不可以：连接在火线上
熔断器连在零线上可以吗？
三、家庭电路中电流过大的原因
（1）造成家庭电路短路的三个原因：
①电线或用电器使用年久绝缘皮破损或老化，使火线和零线直接连通；
②连线时没仔细查看造成短路；
③在用电器两端的接线柱上，有一根线没接牢而脱落和另一根接触连通，造成短路
（2）家庭电路中常见短路的几种类型：
①插座短路
②插头短路
③灯座短路
④开关短路（不是真正意义上的短路）
I总=P总/U总=（P1+P2+P3+…+Pn）/U总
发生短路：即火线和零线直接连通
电路过载（电路中用电器总功率过大）
三、家庭电路中电流过大的原因
【四】
保险丝
1．保险丝的作用：电路中的电线有规定的允许通过电流的最大值，如果电流超过这个规定值，电线会过热，有可能烧坏绝缘皮，甚至引起火灾，为了避免这种事故，电路里必须安装保险装置─保险盒，里面有保险丝。
2．保险丝的材料：由铝锑合金等低熔点合金制成的。
必需是易熔化的金属丝,才能在电流大时及时熔断,起到保护作用,所以通常用铅锑合金丝。
四、保险丝
3．保险丝的选择：应使保险丝的额定电流
电路中最大正常工作电流。
如电能表是“220V
10（20）A”，则应选用额定电流是10A的保险丝较为合适。
4．更换保险丝时，
换成更粗的保险线。铜丝、铁丝的熔点较高，所以
用铜丝或铁丝代替保险丝，否则当电路中电流过大时，保险丝不能及时熔断，起不到保护电路和作用。
5．保险丝应与所保护的电路
且接在用电器的
端。
四、保险丝
【五】
校验灯
1．校验灯的作用：
检测电路短路或断路
2．操作方法：
3.校验结果
将保险丝拆下，用一个额定电压为220伏的灯泡接到该处，闭合将检测的支路开关，断开其它支路开关。
若校验灯不发光，说明
；
若校验灯正常发光，说明
；
若校验灯不正常发光，说明
。
校验灯
五、校验灯
【六】
安全用电
1．触电：触电是电流从人体中通过造成的。
通过人体的电流越大，从触电到死亡的时间越
。
2．人体的电阻：
；安全电流：
；安全电压：
。
我国规定了适用于不同环境的安全电压，其额定值分为五个等级：42V、36V、24V、12V、6V。
家庭电路的电压是220V，工农业生产的动力电压是380V，属于低压电路。大型发电机输出端，远距离输电线高达几千伏至几十万伏，属于高压线路。
六、安全用电
3．低压触电的方式
①单线触电：站在
的人触电到
，则有电流由
进入人体到
而形成回路，造成触电。
②双线触电：站在
的人同时接触到
，电流将由
进入人体到
而形成回路，造成触电。
火线
零线
单线触电
双线触电
六、安全用电
4．高压触电有
和
。
U
高压电弧触电
高压跨步触电
六、安全用电
防止绝缘部分破损
保持绝缘部分干燥
避免电线跟其它金属物接触
要定期检查，及时修理
用
电
常
识
5.安全用电的原则：不接触低压带电体,不靠近高压带电体
警告！
六、安全用电
6．抢救措施：先切断电源。
六、安全用电
