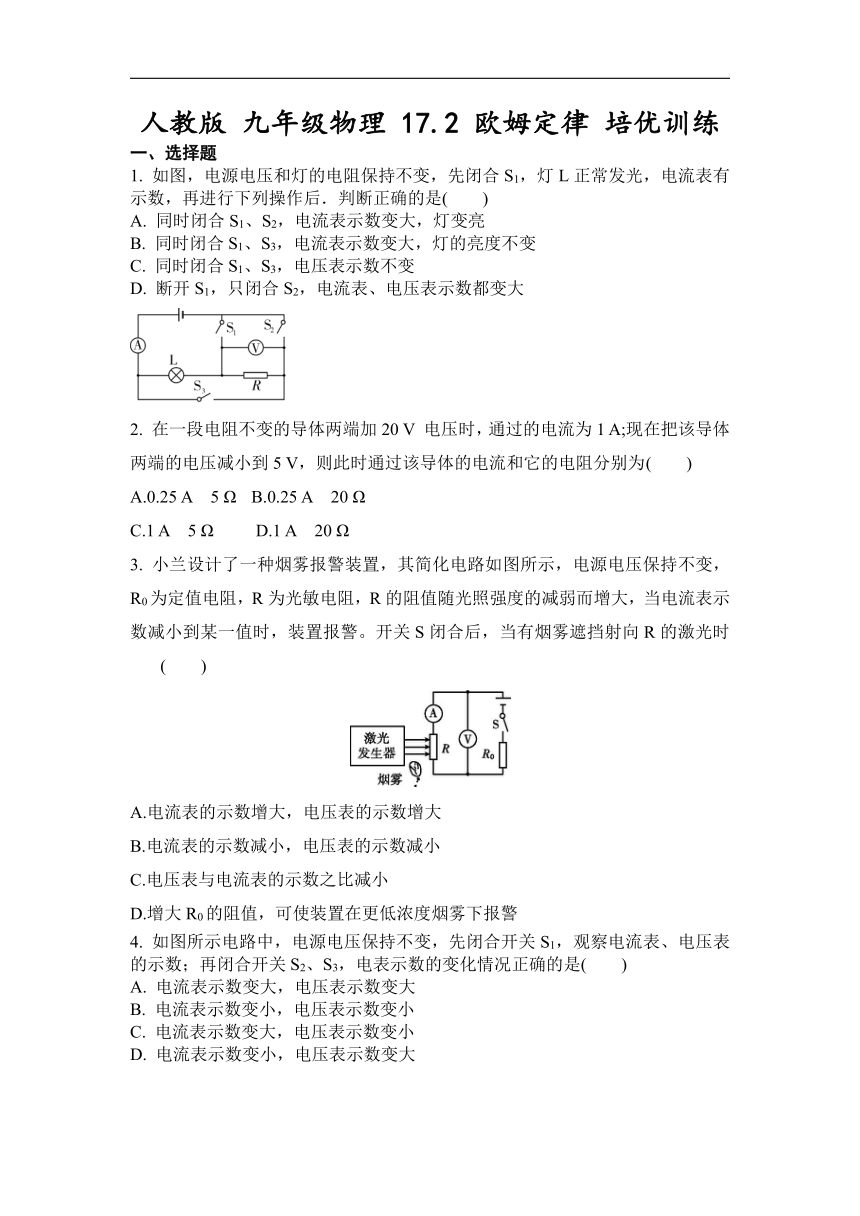

人教版 九年级物理 17.2 欧姆定律 培优训练
一、选择题
1. 如图,电源电压和灯的电阻保持不变,先闭合S1,灯L正常发光,电流表有示数,再进行下列操作后.判断正确的是(  )
A. 同时闭合S1、S2,电流表示数变大,灯变亮
B. 同时闭合S1、S3,电流表示数变大,灯的亮度不变
C. 同时闭合S1、S3,电压表示数不变
D. 断开S1,只闭合S2,电流表、电压表示数都变大
2. 在一段电阻不变的导体两端加20 V 电压时,通过的电流为1 A;现在把该导体两端的电压减小到5 V,则此时通过该导体的电流和它的电阻分别为 (  )
A.0.25 A 5 Ω B.0.25 A 20 Ω
C.1 A 5 Ω D.1 A 20 Ω
3. 小兰设计了一种烟雾报警装置,其简化电路如图所示,电源电压保持不变,R0为定值电阻,R为光敏电阻,R的阻值随光照强度的减弱而增大,当电流表示数减小到某一值时,装置报警。开关S闭合后,当有烟雾遮挡射向R的激光时 (  )
A.电流表的示数增大,电压表的示数增大
B.电流表的示数减小,电压表的示数减小
C.电压表与电流表的示数之比减小
D.增大R0的阻值,可使装置在更低浓度烟雾下报警

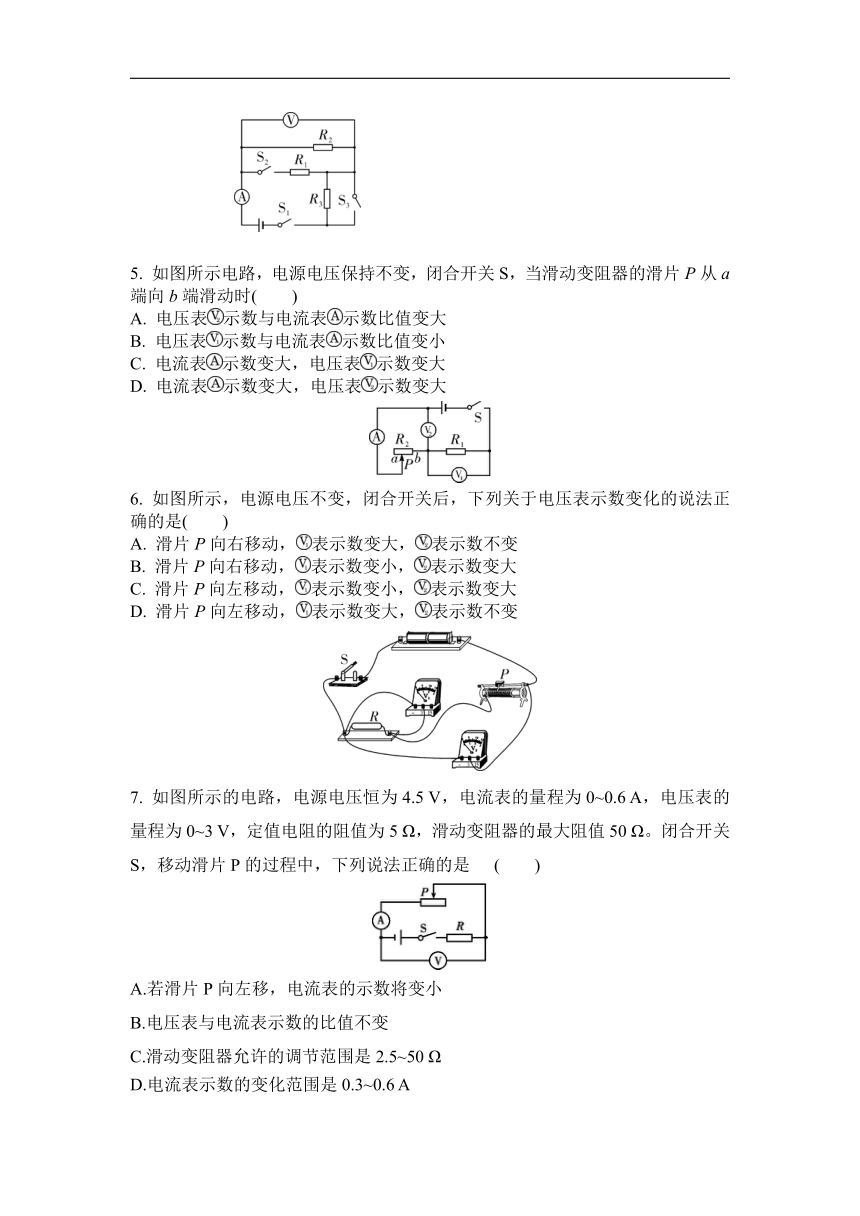

4. 如图所示电路中,电源电压保持不变,先闭合开关S1,观察电流表、电压表的示数;再闭合开关S2、S3,电表示数的变化情况正确的是(  )
A. 电流表示数变大,电压表示数变大
B. 电流表示数变小,电压表示数变小
C. 电流表示数变大,电压表示数变小
D. 电流表示数变小,电压表示数变大

5. 如图所示电路,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端向b端滑动时(  )
A. 电压表示数与电流表示数比值变大
B. 电压表示数与电流表示数比值变小
C. 电流表示数变大,电压表示数变大
D. 电流表示数变大,电压表示数变大
6. 如图所示,电源电压不变,闭合开关后,下列关于电压表示数变化的说法正确的是(  )
A. 滑片P向右移动,表示数变大,表示数不变
B. 滑片P向右移动,表示数变小,表示数变大
C. 滑片P向左移动,表示数变小,表示数变大
D. 滑片P向左移动,表示数变大,表示数不变
7. 如图所示的电路,电源电压恒为4.5 V,电流表的量程为0~0.6 A,电压表的量程为0~3 V,定值电阻的阻值为5 Ω,滑动变阻器的最大阻值50 Ω。闭合开关S,移动滑片P的过程中,下列说法正确的是 (  )
A.若滑片P向左移,电流表的示数将变小
B.电压表与电流表示数的比值不变
C.滑动变阻器允许的调节范围是2.5~50 Ω
D.电流表示数的变化范围是0.3~0.6 A

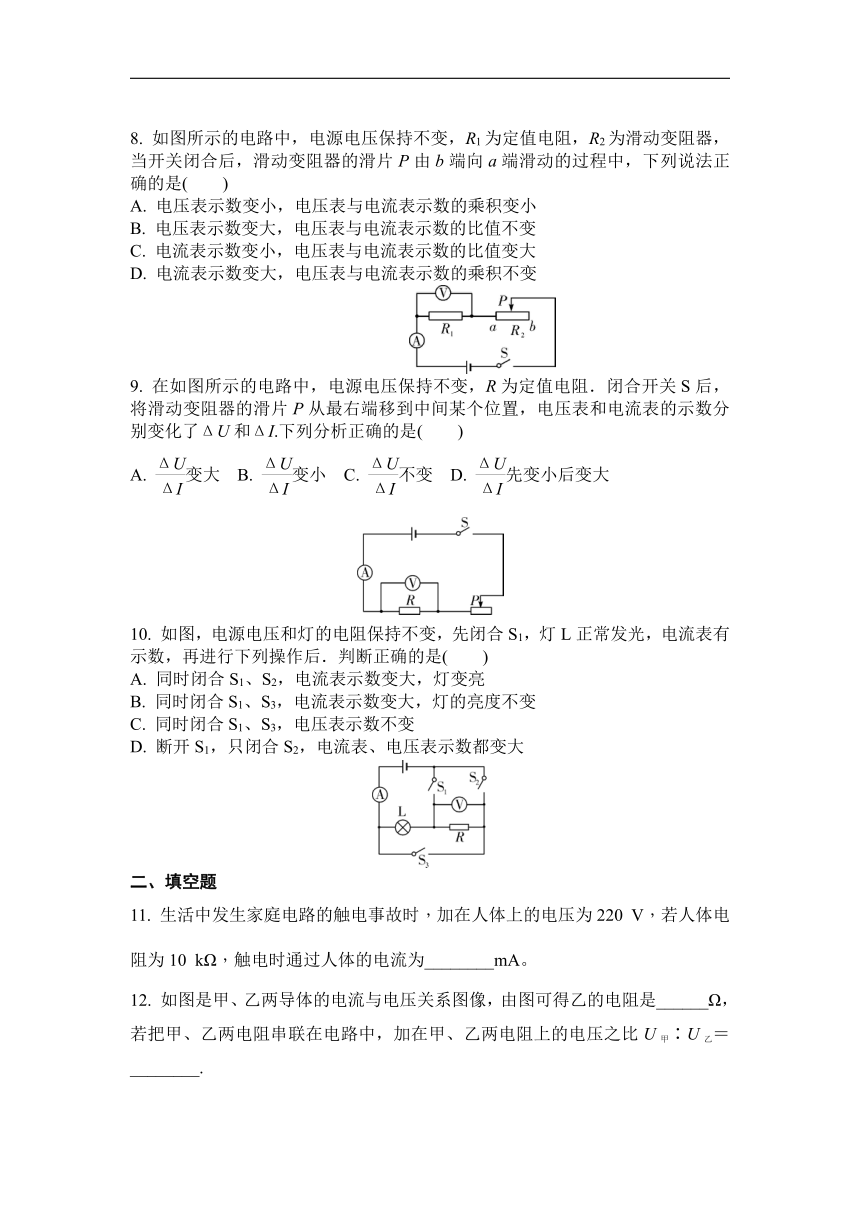

8. 如图所示的电路中,电源电压保持不变,R1为定值电阻,R2为滑动变阻器,当开关闭合后,滑动变阻器的滑片P由b端向a端滑动的过程中,下列说法正确的是(  )
A. 电压表示数变小,电压表与电流表示数的乘积变小
B. 电压表示数变大,电压表与电流表示数的比值不变
C. 电流表示数变小,电压表与电流表示数的比值变大
D. 电流表示数变大,电压表与电流表示数的乘积不变

9. 在如图所示的电路中,电源电压保持不变,R为定值电阻.闭合开关S后,将滑动变阻器的滑片P从最右端移到中间某个位置,电压表和电流表的示数分别变化了ΔU和ΔI.下列分析正确的是(  )
A. 变大 B. 变小 C. 不变 D. 先变小后变大
10. 如图,电源电压和灯的电阻保持不变,先闭合S1,灯L正常发光,电流表有示数,再进行下列操作后.判断正确的是(  )
A. 同时闭合S1、S2,电流表示数变大,灯变亮
B. 同时闭合S1、S3,电流表示数变大,灯的亮度不变
C. 同时闭合S1、S3,电压表示数不变
D. 断开S1,只闭合S2,电流表、电压表示数都变大
二、填空题
11. 生活中发生家庭电路的触电事故时,加在人体上的电压为220 V,若人体电阻为10 kΩ,触电时通过人体的电流为________mA。

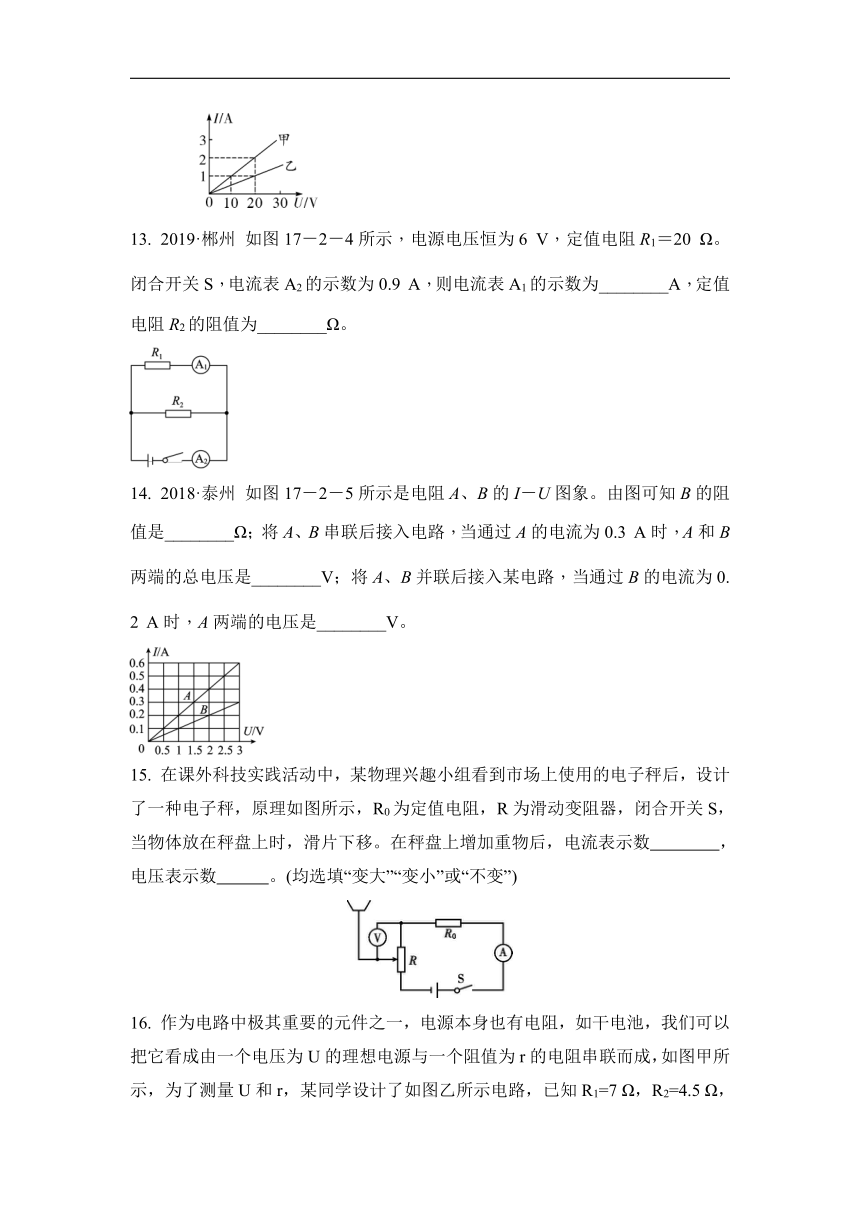

12. 如图是甲、乙两导体的电流与电压关系图像,由图可得乙的电阻是______Ω,若把甲、乙两电阻串联在电路中,加在甲、乙两电阻上的电压之比U甲∶U乙=________.

13. 2019·郴州 如图17-2-4所示,电源电压恒为6 V,定值电阻R1=20 Ω。闭合开关S,电流表A2的示数为0.9 A,则电流表A1的示数为________A,定值电阻R2的阻值为________Ω。
14. 2018·泰州 如图17-2-5所示是电阻A、B的I-U图象。由图可知B的阻值是________Ω;将A、B串联后接入电路,当通过A的电流为0.3 A时,A和B两端的总电压是________V;将A、B并联后接入某电路,当通过B的电流为0.2 A时,A两端的电压是________V。
15. 在课外科技实践活动中,某物理兴趣小组看到市场上使用的电子秤后,设计了一种电子秤,原理如图所示,R0为定值电阻,R为滑动变阻器,闭合开关S,当物体放在秤盘上时,滑片下移。在秤盘上增加重物后,电流表示数    ,电压表示数   。(均选填“变大”“变小”或“不变”)?

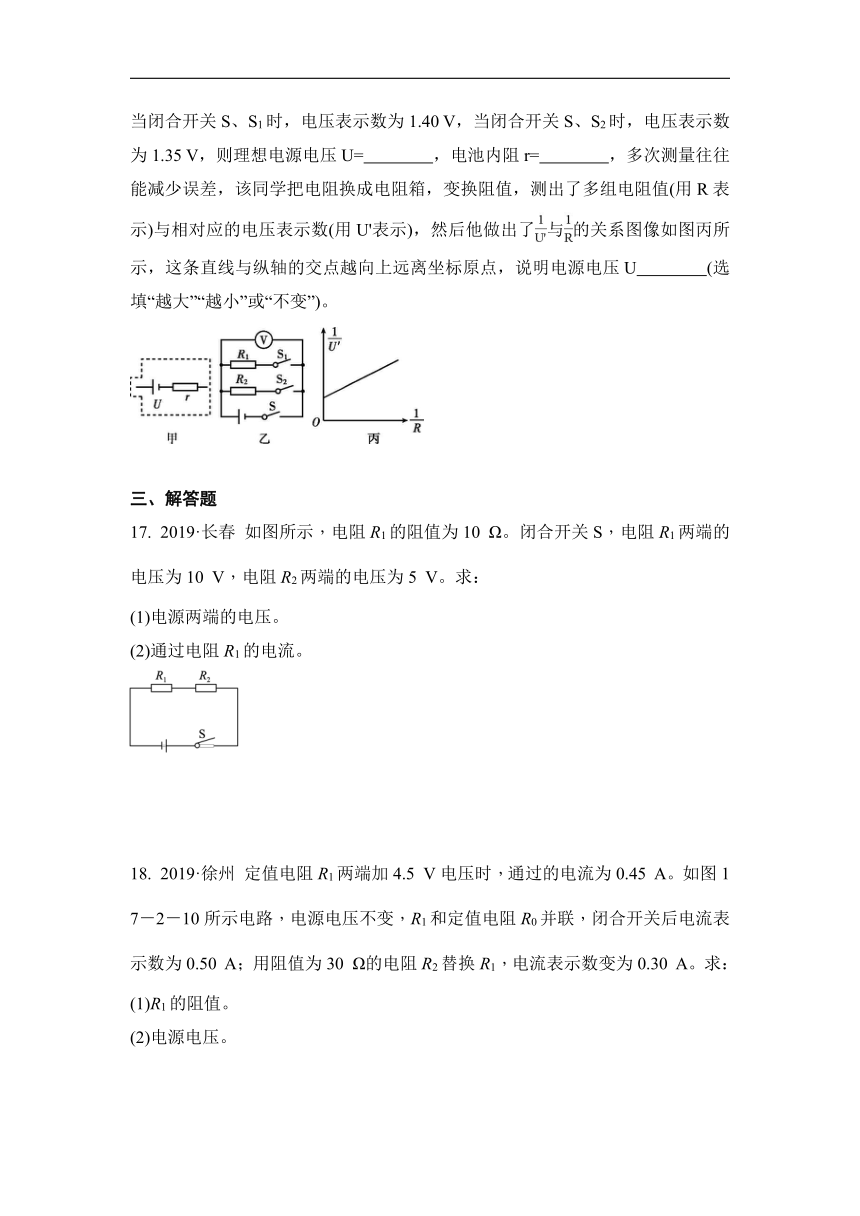

16. 作为电路中极其重要的元件之一,电源本身也有电阻,如干电池,我们可以把它看成由一个电压为U的理想电源与一个阻值为r的电阻串联而成,如图甲所示,为了测量U和r,某同学设计了如图乙所示电路,已知R1=7 Ω,R2=4.5 Ω,当闭合开关S、S1时,电压表示数为1.40 V,当闭合开关S、S2时,电压表示数为1.35 V,则理想电源电压U=    ,电池内阻r=    ,多次测量往往能减少误差,该同学把电阻换成电阻箱,变换阻值,测出了多组电阻值(用R表示)与相对应的电压表示数(用U'表示),然后他做出了与的关系图像如图丙所示,这条直线与纵轴的交点越向上远离坐标原点,说明电源电压U    (选填“越大”“越小”或“不变”)。?
三、解答题
17. 2019·长春 如图所示,电阻R1的阻值为10 Ω。闭合开关S,电阻R1两端的电压为10 V,电阻R2两端的电压为5 V。求:
(1)电源两端的电压。
(2)通过电阻R1的电流。
18. 2019·徐州 定值电阻R1两端加4.5 V电压时,通过的电流为0.45 A。如图17-2-10所示电路,电源电压不变,R1和定值电阻R0并联,闭合开关后电流表示数为0.50 A;用阻值为30 Ω的电阻R2替换R1,电流表示数变为0.30 A。求:
(1)R1的阻值。
(2)电源电压。
19. 2019·青岛 如图17-2-9所示电路,电源电压为12 V保持不变,定值电阻R1的阻值为10 Ω,当滑动变阻器R2的滑片处于某位置时,电流表的示数为1.6 A。求此时滑动变阻器接入电路的电阻。
人教版 九年级物理 17.2 欧姆定律 培优训练-答案
一、选择题
1. 【答案】B 【解析】只闭合S1时,只有L接入电路,电压表被断路,电流表测量通过灯泡的电流;同时闭合S1、S2时,和只闭合S1时电路连接一样;同时闭合S1、S3时,L和R并联,电压表测量电源电压,电流表测量干路电流;只闭合S2时,L和R串联,电压表测量R两端的电压,电流表测量串联电路电流.根据以上电路分析,同时闭合S1、S2时,和只闭合S1时电路连接一样,因此电流表示数、灯泡亮度都不变,A错误;只闭合S1时,只有L接入电路,同时闭合S1、S3时,L和R并联,因为并联电路各支路互不影响,所以灯泡亮度不变,而干路电流是各支路电流之和,所以电流表示数变大、灯泡亮度不变,B正确;只闭合S1时,电压表被断路示数为0,而同时闭合S1、S3时,电压表测量电源电压,所以电压表示数增大,C错误;只闭合S2时,电路变成串联电路,总电阻增大,电流减小,电压表测量的是R两端电压,示数不为0,示数增大了,故电流表示数减小,电压表示数增大,D错误.故选B.
2. 【答案】B
3. 【答案】D
4. 【答案】A 【解析】只闭合开关S1时,R2和R3串联,电压表测量R2两端的电压;再闭合开关S2、S3时,R2和R1并联,电流表测量干路电流,电压表测量电源电压,所以两电表示数均变大.故选A.
5. 【答案】C 【解析】电压表与电流表的示数比值为滑动变阻器的电阻,P从a移到b时,变阻器的电阻变小,A错误;电压表与电流表的示数比值为R1的电阻,R1的电阻不变, B错误;P从a移到b时,变阻器的电阻变小,总电阻减小,总电流增大,电压表的示数为变大,C正确;电压表的示数为变小,D错误.故选C.
6. 【答案】D 【解析】此电路为定值电阻R和滑动变阻器的串联电路.电压表测量电阻R两端的电压,电压表测量电源电压;当滑片P移动时,电压表的示数不变,B、C选项错误;当滑片P向左移动时,滑动变阻器接入电路中的电阻变小,由串联电路电压特点知,电压表的示数变大,D选项说法正确;当滑片P向右移动时,滑动变阻器接入电路中的电阻变大,由串联电路电压特点知,电压表的示数变小,A选项错误.故选D.
7. 【答案】D
8. 【答案】B 【解析】当闭合开关后,R1与R2串联,滑动变阻器的滑片P由b端向a端滑动时,滑动变阻器接入电路中的电阻变小,电流变大,即电流表示数变大,C选项错误;根据U=IR可知,电压表测量的是定值电阻R1两端电压,R1不变时,通过的电流越大,电压表的示数越大,A选项错误;电压表测量的是定值电阻R1两端电压,电流表测量R1中的电流,电压表与电流表示数的比值为R1的阻值,应不变,B选项正确;电压表、电流表示数均变大,电压表与电流表示数的乘积越大,D选项错误.故选B.
9. 【答案】C 【解析】将滑动变阻器的滑片P从最右端移到中间某个位置,滑动变阻器接入电路中的阻值减小,故电路中的电流增大,定值电阻R两端的电压也增大.设电流表前后变化为I1、I2,电压表交后变化为U1、U2,即得ΔU=U2-U1=I2R-I1R=(I2-I1)R=ΔIR即R=,所以这个比值实质为定值电阻R的阻值,它是不变的.故选C.
10. 【答案】B 【解析】只闭合S1时,只有灯L接入电路,电压表被短路,电流表测量通过灯泡的电流;同时闭合S1、S2时,电阻R被短路,状态不变;同时闭合S1、S3时,灯L和电阻R并联,电压表测量电源电压,电流表测量干路电流;只闭合S2时,灯L和电阻R串联,电压表测量的R两端电压,电流表测量串联电路电流.根据电路分析,同时闭合S1、S2时,和只闭合S1时电路连接一样,因此电流表示数、灯泡亮度都不变,A错误;同时闭合S1、S3时,灯L和电阻R并联,因为并联电路各支路互相不影响,所以灯泡亮度不变,而干路电流是各支路电流之和,所以电流表示数变大、灯泡亮度不变,B正确;只闭合S1时,电压表被断路示数为0 ,而同时闭合S1、S3时电压表测量电源电压,所以电压表示数增大,C错误;只闭合S2时,电路变成串联电路,总电阻增大,电流减小,电压表测量的是R两端电压,示数不为0,示数增大了,故电流表示数减小,电压表示数增大,D错误.故选B.
二、填空题
11. 【答案】22 [解析] 已知加在人体上的电压为U=220 V,人体电阻为R=10 kΩ=104 Ω,则通过人体的电流为I===0.022 A=22 mA。
12. 【答案】20 1 ∶2 【解析】由图像可知,当电阻甲、乙两端电压为20 V时,通过甲的电流为2 A,通过乙的电流为1 A,由R=得:R甲===10 Ω,R乙===20 Ω,根据串联电路中电流处处相等可知,甲和乙串联在电路中时I=I甲=I乙,由欧姆定律可得:====.
13. 【答案】0.3 10 [解析] 由电路图可知,R1与R2并联,电流表A1测R1支路的电流,电流表A2测干路电流,通过R1的电流:I1===0.3 A,通过R2的电流:I2=I-I1=0.9 A-0.3 A=0.6 A,则定值电阻R2的阻值:R2===10 Ω。
14. 【答案】10 4.5 2 [解析] B的电阻:RB===10 Ω。将A、B串联后接入电路中时,通过它们的电流相等,通过A的电流为0.3 A时,通过B的电流也为0.3 A,由图象可知,A、B两端的电压分别为UA=1.5 V,UB=3 V,所以,A和B两端的总电压:UAB=UA+UB=1.5 V+3 V=4.5 V。将A、B并联后接入电路中时,它们两端的电压相等,由图象可知,当通过B的电流为0.2 A时,其两端电压为2 V,等于A两端的电压。
15. 【答案】不变 变大
16. 【答案】1.5 V 0.5 Ω 越小
[解析]当闭合开关S、S1时,R1与r串联,根据串联电路的特点和欧姆定律得:
电源电压U=U1+I1r=U1+r=1.40 V+×r①,
当闭合开关S、S2时,R2与r串联,根据串联电路的特点和欧姆定律得:
电源电压U=U2+I2r=U2+r=1.35 V+×r②,
①②联立解得:U=1.5 V,r=0.5 Ω。
由图像可知:这条直线与纵轴的交点越向上远离坐标原点,说明越大,所以电源提供的外部电压U'越小,即电源电压U越小。
三、解答题
17. 【答案】(1)由图知,R1和R2是串联的,
电源电压:U=U1+U2=10 V+5 V=15 V。
(2)通过电阻R1的电流:I1===1 A。
18. 【答案】(1)根据I=可得:R1===10 Ω。
(2)根据欧姆定律和并联电路的电流特点可知:
R1和定值电阻R0并联时,+=I,
即+=0.50 A①;
R2和定值电阻R0并联时,+=I′,
即+=0.30 A②。
根据①②两式可得:U=3 V。
19. 【答案】由电路图可知,R1和R2并联,电流表测量干路电流。并联电路中各支路两端的电压,且等于电源电压,
则通过R1的电流:I1===1.2 A,
因为并联电路中干路电流等于各支路电流之和,
所以,通过R2的电流:I2=I-I1=1.6 A-1.2 A=0.4 A,
则滑动变阻器R2接入电路的电阻:R2===30 Ω。
