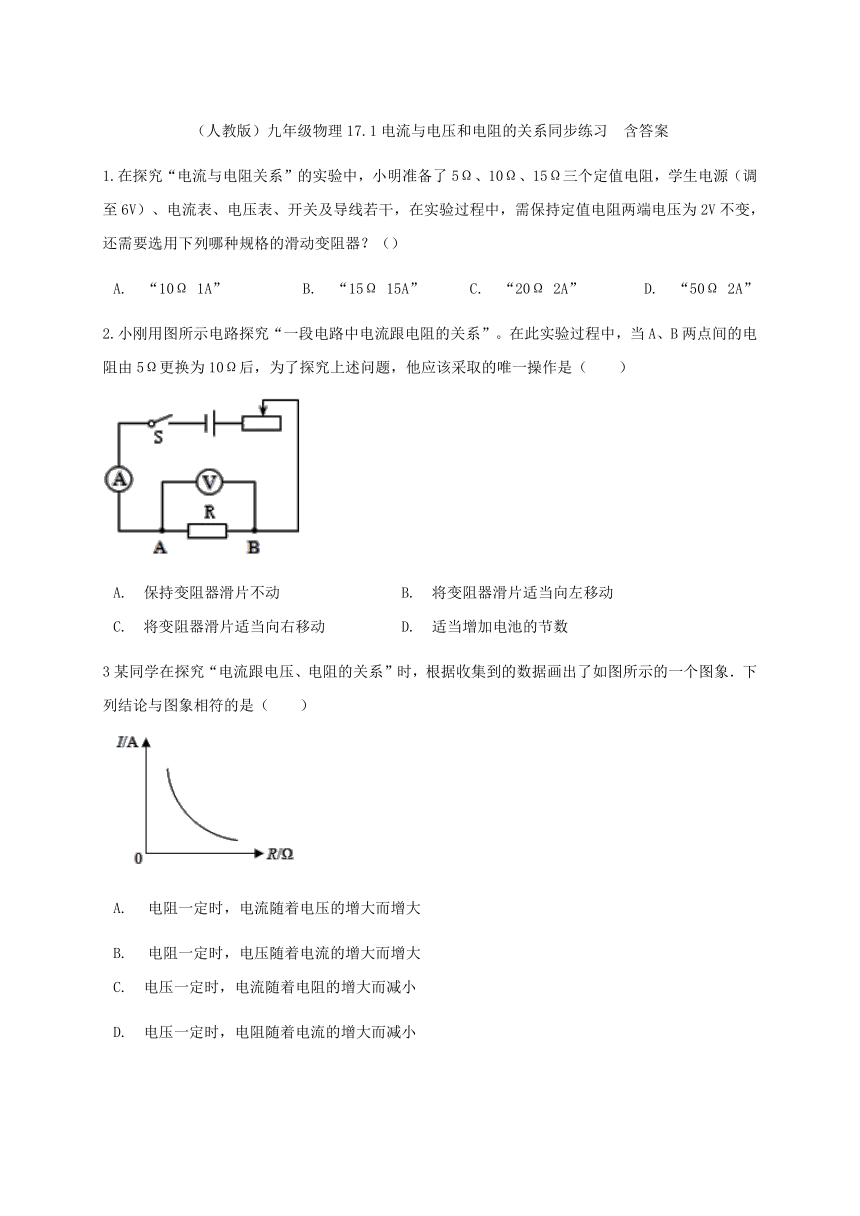

（人教版）九年级物理17.1电流与电压和电阻的关系同步练习 含答案

（人教版）九年级物理17.1电流与电压和电阻的关系同步练习 含答案
1.在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（）
A.?“10Ω 1A”?????B.?“15Ω 15A”???C.?“20Ω 2A”????D.?“50Ω 2A”
2.小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（　　）
A.?保持变阻器滑片不动 B.?将变阻器滑片适当向左移动
C.?将变阻器滑片适当向右移动?????D.?适当增加电池的节数
3某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（　　）
?
?电阻一定时，电流随着电压的增大而增大???????????
?电阻一定时，电压随着电流的增大而增大
C.?电压一定时，电流随着电阻的增大而减小???????????
D.?电压一定时，电阻随着电流的增大而减小

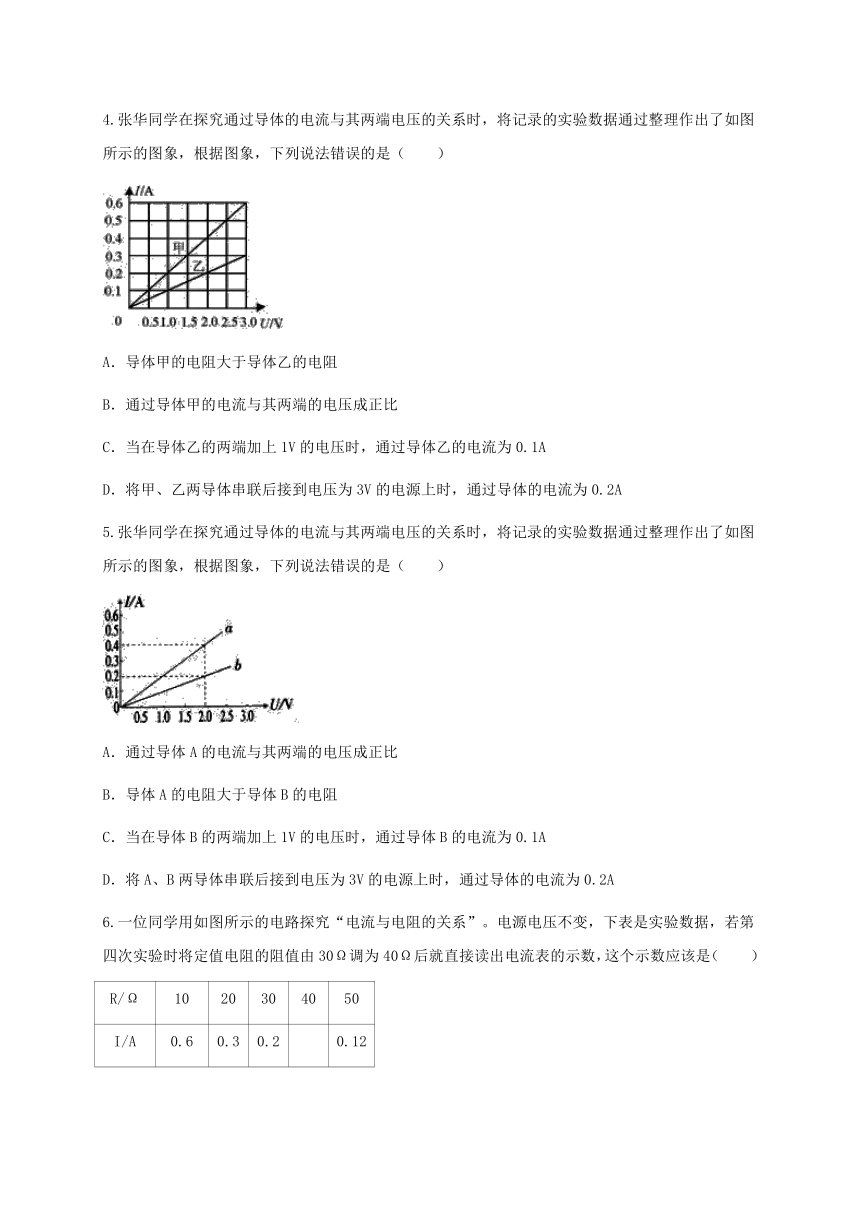

4.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）
A．导体甲的电阻大于导体乙的电阻
B．通过导体甲的电流与其两端的电压成正比
C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
D．将甲、乙两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
5.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）
A．通过导体A的电流与其两端的电压成正比
B．导体A的电阻大于导体B的电阻
C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1A
D．将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
6.一位同学用如图所示的电路探究“电流与电阻的关系”。电源电压不变，下表是实验数据，若第四次实验时将定值电阻的阻值由30Ω调为40Ω后就直接读出电流表的示数，这个示数应该是（　　）
R/Ω
10
20
30
40
50
I/A
0.6
0.3
0.2
0.12
A．0.2 B．0.17 C．0.15 D．0.13
7. 如图是根据伏安法测电阻测的电阻Ra和Rb的几组电流和电压画出的图象，根据图象判断出电阻Ra和Rb的大小关系(????)
A. Ra>Rb
B. Ra=Rb
C. RaD. 无法确定
8.某同学探究“电流与电压、电阻的关系”。实验开始时，滑动变阻器的作用是______。在探究通过导体的电流与导体两端电压关系时，应保持______不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是______。
9.如图是研究电流与电阻关系的实验电路图．闭合开关前滑动变阻器的滑片应滑至______ 端，这样做的目的是：______ ；实验过程中，当电阻R1由5Ω变为10Ω时，为使R1两端的电压保持不变，滑片应向______ 端滑动，这样做的目的是：______ ．
10.在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到　 　位置，分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是　 　。
11．如图所示，是研究电流与电阻关系的实验电路图。闭合开关前滑动变阻器的滑片应滑至　 　端；实验过程中，当电阻R1由5Ω变为10Ω时，为使R1两端的电压保持不变，滑片应向　 　端滑动。
12.．在探究“导体中的电流跟电阻的关系”时，我们必须在控制　 　不变的情况下，改变　 　，再观察电流的变化情况。
13．小飞在做“探究电流与电压、电阻的关系”实验时，淮备了以下器材：两节新的干电池，电流表、电压表、滑动变阻器、定值电阻（5Ω，10Ω，15Ω，20Ω）、开关、导线若干。
（1）在按电路图连接实物时，开关必须处于　 　状态；在实物图中，滑动变阻器的滑片要移到　 　（选填“最右端”或“最左端”）。
（2）图1是小飞连接好的实验电路，闭合开关后，他发现移动滑片的过程中，电流表的示数　 　，电压表的示数　 　。（选填“变大”、“变小”或“不变”）
（3）小冲在一旁观察后指出小飞没有按照电路图正确连接实物，请你在实物图上对连接错误的一根导线打“×”，并用笔补画一根线代替导线将电路连接正确。
（4）问题解决后，他们接入10Ω的电阻进行实验，并得出下表中的数据，对数据进行分析后得出实验结论是：　 　。
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.15
0.2
0.25
（5）接下来他们分别接入其它电阻再次对电流与电阻关系进行探究，并作出了如图2所示图象，请你通过图象中所给信息计算出实验过程中滑动变阻器两端的电压U＝　 　V。
答案
1-7 D C C A B B C
8.保护电路? 电阻? 控制电阻的电压不变
9.b；保护电路；b；控制R1两端的电压不变
10.阻值最大；使实验结论更具有普遍性
11.b；b
12.电压；电阻
13.（1）断开，最左端：（2）不变，不变：（3）略；（4）当电阻一定时，电流与电压成正比；（5）1.25。
