人教版九年级物理17.1 电流与电压和电阻的关系同步练习 含答案

人教版九年级物理17.1
电流与电压和电阻的关系同步练习
1.小军采用如图的电路，研究“通过某导体的电流与它的电阻关系”。当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关前，滑动变阻器应该（　　）
A．保持变阻器滑片不动
B．将变阻器滑片向右滑动
C．将变阻器滑片向左滑动
D．更换阻值更大的滑动变阻器
2.在探究“通过导体中的电流与电阻关系”实验时，小明控制电压不变，改变定值电阻阻值六次，分别测出了相应的电流值，为了使得出的结论具有普遍性，他下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用阻值不同的电阻，再测出几组电流值
D．改变控制的电压值，再测出两组电流值
3.在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示，先在AB间接入10Ω的定值电阻R，移动滑片P，使电压表示数为3V，读出电流表示数。接着取下10Ω的电阻换上15Ω定值电阻，不进行其他操作就闭合开关。此时电压表示数及应进行的操作是（　　）
A．大于3V，应将滑片P向左滑
B．大于3V，应将滑片P向右滑
C．小于3V，应将滑片P向左滑
D．小于3V，应将滑片P向右滑
4.下列图象中，正确反映物理量之间关系的是(
)
A.
定值电阻的阻值与两端电压的关系
B.
定值电阻的阻值与通过的电流的关系
C.
匀速直线运动的速度与时间的关系
D.
同种物质的质量与体积的关系

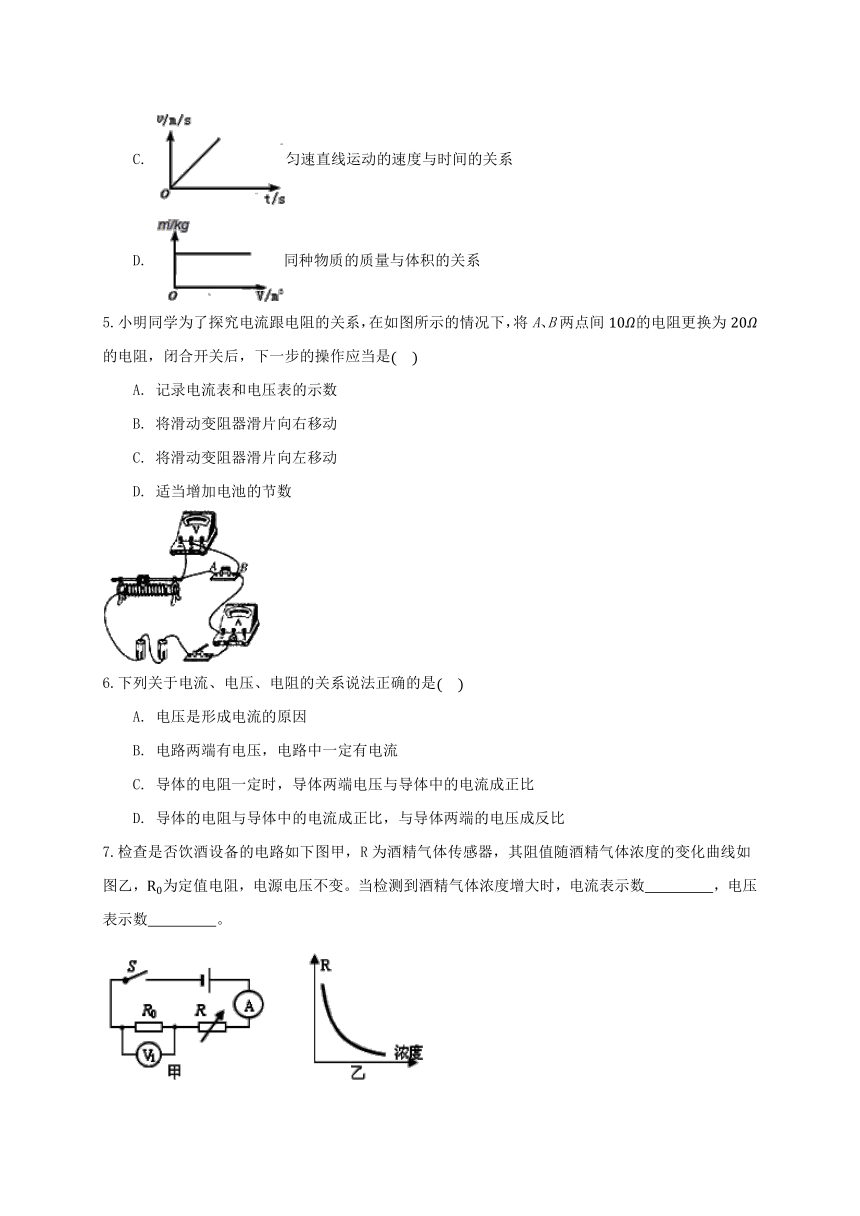

5.小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间的电阻更换为的电阻，闭合开关后，下一步的操作应当是
A.
记录电流表和电压表的示数
B.
将滑动变阻器滑片向右移动
C.
将滑动变阻器滑片向左移动
D.
适当增加电池的节数
6.下列关于电流、电压、电阻的关系说法正确的是
A.
电压是形成电流的原因
B.
电路两端有电压，电路中一定有电流
C.
导体的电阻一定时，导体两端电压与导体中的电流成正比
D.
导体的电阻与导体中的电流成正比，与导体两端的电压成反比
7.检查是否饮酒设备的电路如下图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，为定值电阻，电源电压不变。当检测到酒精气体浓度增大时，电流表示数
，电压表示数
。

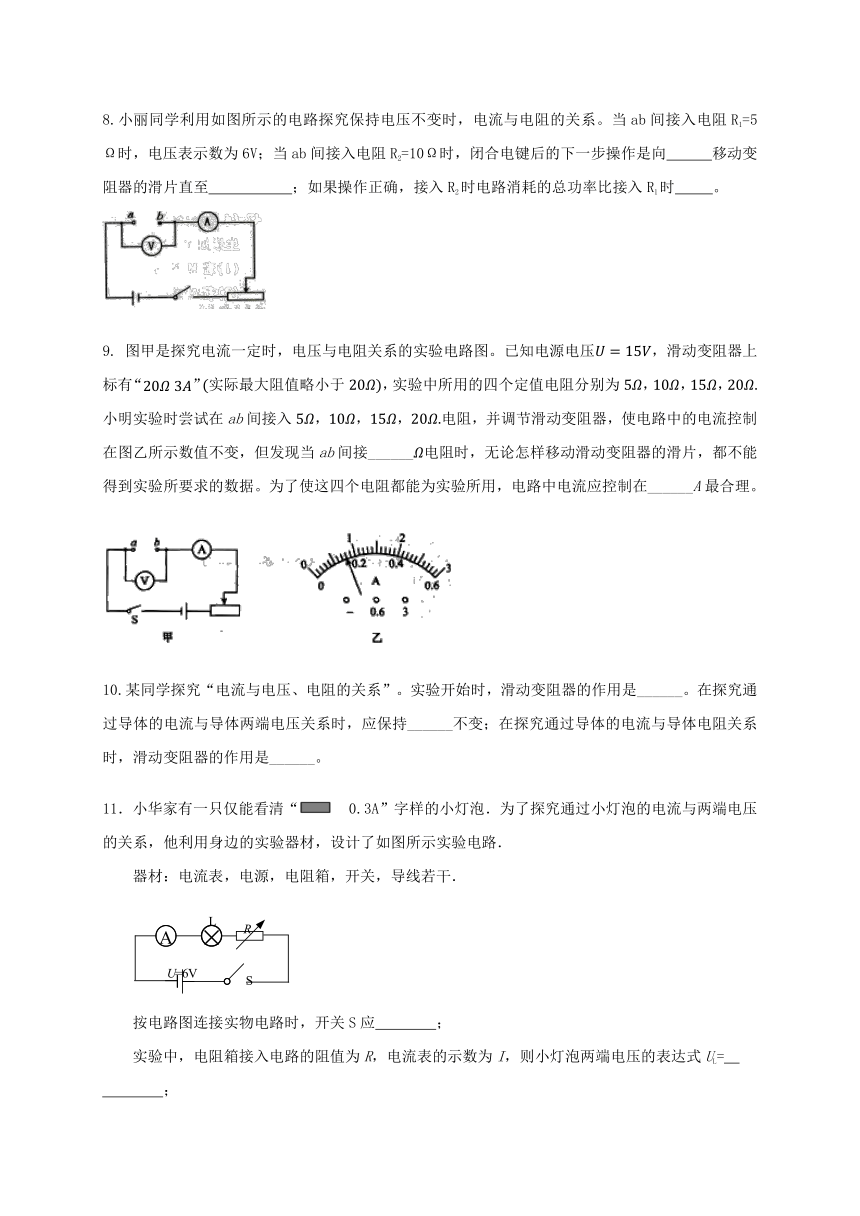

8.小丽同学利用如图所示的电路探究保持电压不变时，电流与电阻的关系。当ab间接入电阻R1=5Ω时，电压表示数为6V；当ab间接入电阻R2=10Ω时，闭合电键后的下一步操作是向
移动变阻器的滑片直至
；如果操作正确，接入R2时电路消耗的总功率比接入R1时
。
图甲是探究电流一定时，电压与电阻关系的实验电路图。已知电源电压，滑动变阻器上标有“”实际最大阻值略小于，实验中所用的四个定值电阻分别为，，，小明实验时尝试在ab间接入，，，电阻，并调节滑动变阻器，使电路中的电流控制在图乙所示数值不变，但发现当ab间接______电阻时，无论怎样移动滑动变阻器的滑片，都不能得到实验所要求的数据。为了使这四个电阻都能为实验所用，电路中电流应控制在______A最合理。
10.某同学探究“电流与电压、电阻的关系”。实验开始时，滑动变阻器的作用是______。在探究通过导体的电流与导体两端电压关系时，应保持______不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是______。
11．小华家有一只仅能看清“
0.3A”字样的小灯泡．为了探究通过小灯泡的电流与两端电压的关系，他利用身边的实验器材，设计了如图所示实验电路．
器材：电流表，电源，电阻箱，开关，导线若干．
按电路图连接实物电路时，开关S应
；
实验中，电阻箱接入电路的阻值为R，电流表的示数为I，则小灯泡两端电压的表达式UL=
；
改变电阻箱的阻值，在下表中记录并计算相关数据．请根据表格回答下列问题．
实验序号
R/Ω
I/A
UL/V
28
0.18
0.96
15
0.24
2.4
8
0.30
3.6
①电阻箱在本实验中的作用和你所熟悉的哪一个电学元件相似？
；
②小灯泡正常工作时的功率为
W，当UL=2.4V时，灯泡的阻值为
Ω；
③小灯泡的阻值随着两端电压的升高而
；
④若实验中只有电阻箱发生断路故障，小华设计了用导线将电阻箱两端连接起来的检测方案．你认为
是否可行？并请说明理由．答：
，
.。
12.小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．
?
（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）________?．
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，________?．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是________?，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为________?V时，读出电流表的示数．
（3）为完成整个实验，应该选取最大阻值不小于________?Ω的滑动变阻器．
13.小明在探究“电流大小与哪些因素有关”的实验中，
（1）连接电路时，开关应
。请用笔画线代替导线，根据图甲将图乙所示的实物电路连接完整。
（2）闭合开关前，图乙中滑动变阻器的滑片P应位于
（选填“A”或“B”）端，可以起到
作用。
（3）闭合开关后，发现电流表无示数，电压表有示数，故障的原因可能是：①
；②
。（写出两种）
（4）排除故障后，小明通过实验得到数据如表（一）所示，其中第1次实验的电流表示数如图丙所示，为
A，根据表（一）的数据，可得出的结论是：
。
（5）小明继续探究电流与电阻的关系，将电阻R先后更换为5Ω和15Ω的电阻进行实验，得到数据如表（二）所示。通过分析表（二）的数据，可知小明在操作过程中存在的错误是：
。
答案
1-6
B
D
A
A
B
A
7.变大；变大
8.右
电压表示数为6V小
9.20；
10.保护电路?
电阻?
控制电阻的电压不变
11.断开
U-IR
①滑动变阻器
②1.08
10
③增大
④不可行。电源电压6V
大于小灯泡额定电压3.6V，小灯泡会烧坏
12.；导体中的电流与电阻成反比；断开开关，将滑动变阻器的滑片移到最左端（或阻值最大处）；2.5；35
13.（1）断开；略
（2）B；保护电路；（3）电流表短路或R断路；（4）0.1；电阻一定时，电流与电压成正比；（5）没有保持定值电阻两端电压不变。
