2020-2021学年度苏科版九年级物理上册同步练习——13.2电路连接的基本方式（有答案）

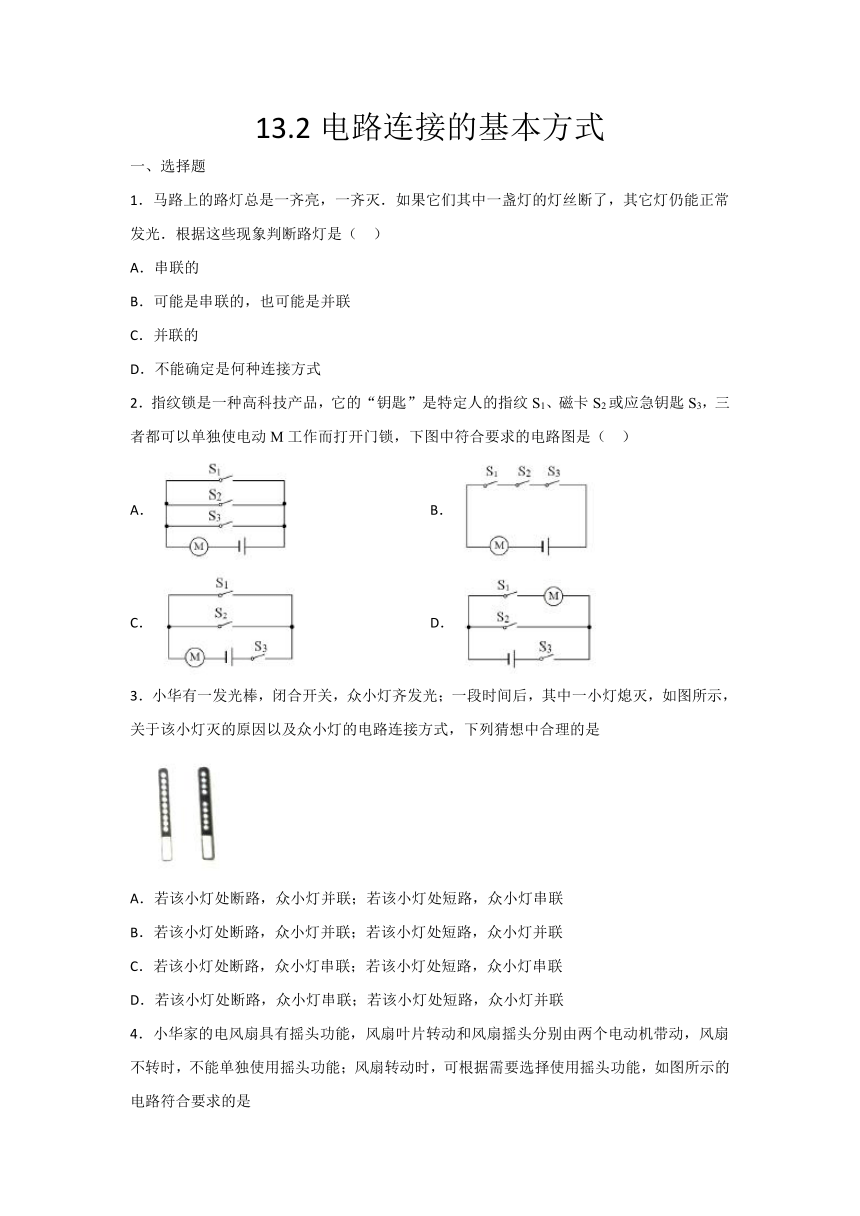

13.2电路连接的基本方式
一、选择题
1．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是（
）
A．串联的
B．可能是串联的，也可能是并联
C．并联的
D．不能确定是何种连接方式
2．指纹锁是一种高科技产品，它的“钥匙”是特定人的指纹S1、磁卡S2或应急钥匙S3，三者都可以单独使电动M工作而打开门锁，下图中符合要求的电路图是（
）
A．
B．
C．
D．
3．小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是
A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联

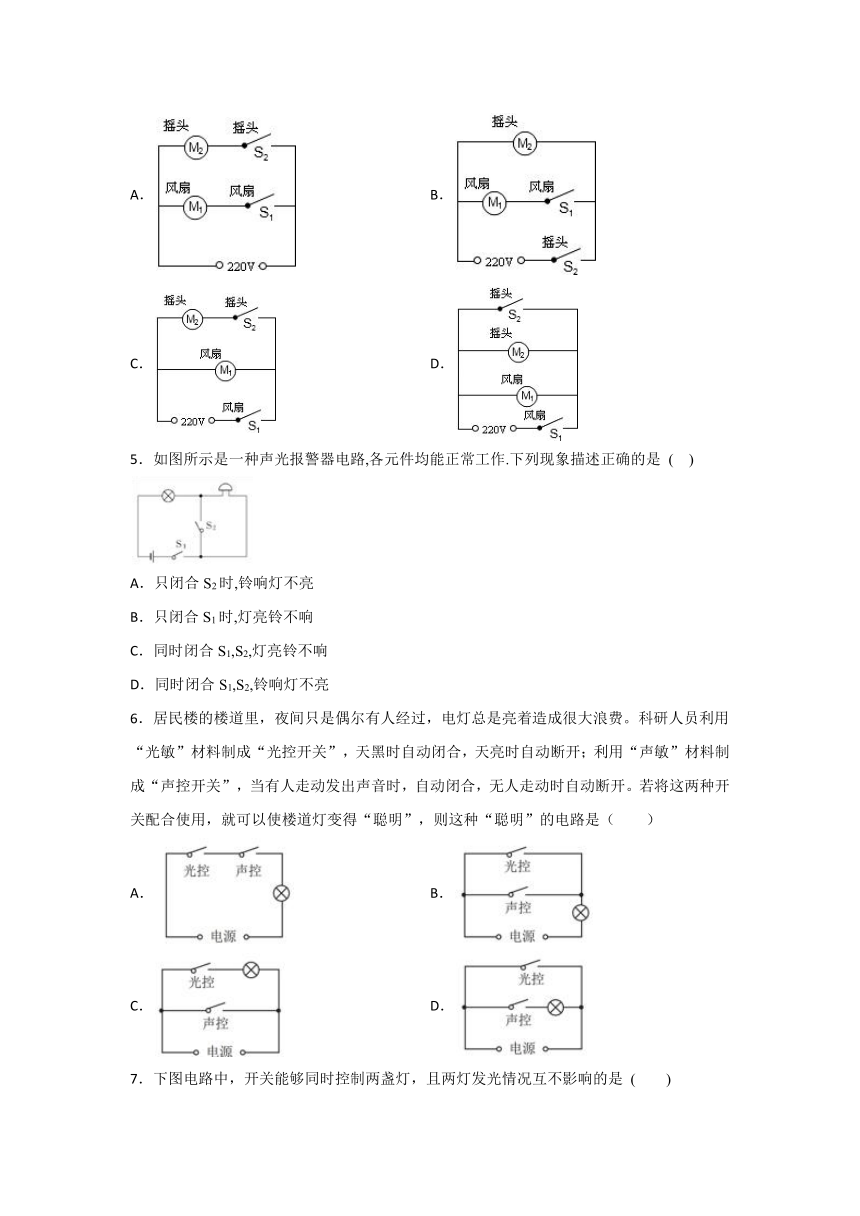

4．小华家的电风扇具有摇头功能，风扇叶片转动和风扇摇头分别由两个电动机带动，风扇不转时，不能单独使用摇头功能；风扇转动时，可根据需要选择使用摇头功能，如图所示的电路符合要求的是
A．
B．
C．???
D．
5．如图所示是一种声光报警器电路,各元件均能正常工作.下列现象描述正确的是
(
)
A．只闭合S2时,铃响灯不亮
B．只闭合S1时,灯亮铃不响
C．同时闭合S1,S2,灯亮铃不响
D．同时闭合S1,S2,铃响灯不亮
6．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（　　）
A．
B．
C．
D．

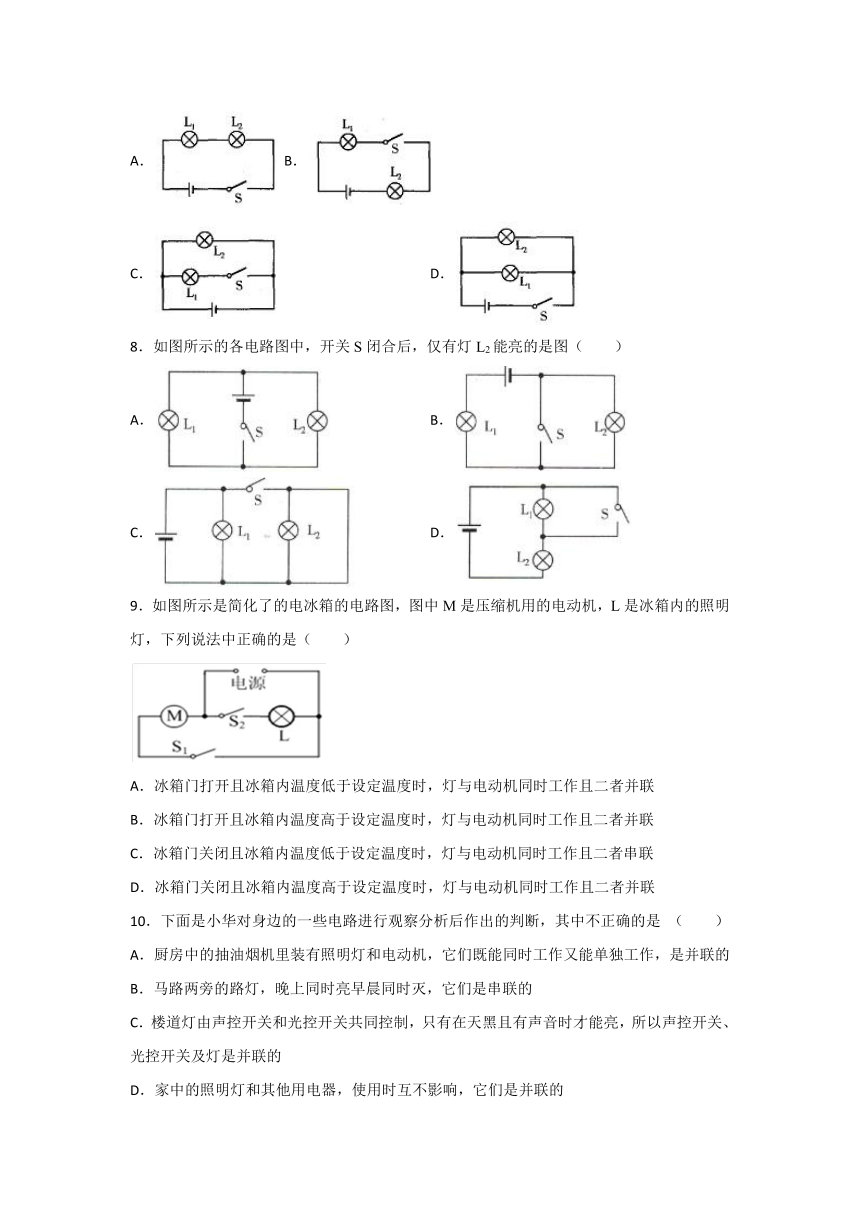

7．下图电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的是
(
)
A．B．
C．
D．
8．如图所示的各电路图中，开关S闭合后，仅有灯L2能亮的是图（
）
A．
B．
C．
D．
9．如图所示是简化了的电冰箱的电路图，图中M是压缩机用的电动机，L是冰箱内的照明灯，下列说法中正确的是（　　）
A．冰箱门打开且冰箱内温度低于设定温度时，灯与电动机同时工作且二者并联
B．冰箱门打开且冰箱内温度高于设定温度时，灯与电动机同时工作且二者并联
C．冰箱门关闭且冰箱内温度低于设定温度时，灯与电动机同时工作且二者串联
D．冰箱门关闭且冰箱内温度高于设定温度时，灯与电动机同时工作且二者并联
10．下面是小华对身边的一些电路进行观察分析后作出的判断，其中不正确的是
（　　）
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．楼道灯由声控开关和光控开关共同控制，只有在天黑且有声音时才能亮，所以声控开关、光控开关及灯是并联的
D．家中的照明灯和其他用电器，使用时互不影响，它们是并联的
11．关于图所示电路的判断,正确的是
A．只闭合开关S1时，灯泡L1、L3并联．
B．只闭合开关S2,时，灯泡L2、L3并联．
C．只闭合开关S2、S3时，灯泡L2、L3串联．
D．闭合所有开关时灯泡L1L2并联，L3短路.
12．根据题图判断，下列说法正确的是
(
)
A．只闭合开关S1和S3，只有L1发光
B．只闭合开关S1，L1和L2组成串联电路
C．只闭合开关S2和S3，L1和L2组成并联电路
D．闭合开关S1、S2和S3，L1和L2都亮
二、填空题
13．电冰箱工作时主要有两个用电器：照明灯和压缩机，结合生活经验可以知道，它们之间是______联的，你判断的依据是______。
14．如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是
________；要使灯L1和灯L2
串联在电路中，应闭合的开关________
；开关________不能同时闭合，否则会发生短路．
15．如图所示电路中：
（1）若使L1、L2串联，则应只闭合______________；
（2）若使L1、L2并联，则应只闭合____________；
（3）同时闭合开关_______________是不允许的。
16．如图所示，若使灯L1、L2串联应闭合开关_____；若闭合开关S1、S2，则灯_______发光。若使灯L1、L2并联应闭合开关_____和______。
17．在图中要连接一个两盏灯的并联电路，小聪想用开关S控制两盏灯，应将线端M接在图中______点；小丽想用开关S只控制灯L2，则应将线端M接在图中______点。
18．在如图所示的电路中，闭合开关后将出现______（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线________；
19．如图所示电路中，只闭合S1、S2时，灯L1、L2是_____，只闭合S3时，灯L1、L2是_____（选填“串联”或“并联”），同时闭合开关_____会造成电源短路。
三、综合题
20．由下面的实物图画成电路图
21．请你根据如图甲所示的电路图，帮助小雨同学连接图乙中的实物电路。
22．如图所示，它们的电路连接情况不可见．闭合开关，
两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭．
不借助其他器材，请设计一个简单的方法，判断它们是串联还是并联．
方法：
____________________
．
答案
1．C
2．A
3．A
4．C
5．C
6．A
7．D
8．D
9．B
10．C
11．D
12．ABC
13．并
冰箱门打开时，照明灯亮，压缩机可能不工作
14．S1、S3
S2
S2、S3
15．S2
S1、S3
S2、S3
16．S1
L2
S2
S3
17．B
A
18．短路
c
19．并联
串联
S1S2S3
20．
21．
22．
先断开开关，拆下一个灯泡，再闭合开关，若另一灯发光则说明两个灯泡可单独工作，电路为并联，不发光则为串联．
试卷第6页，总6页
