2020-2021学年度苏科版九年级物理上册同步练习——13章电路初探（有答案）

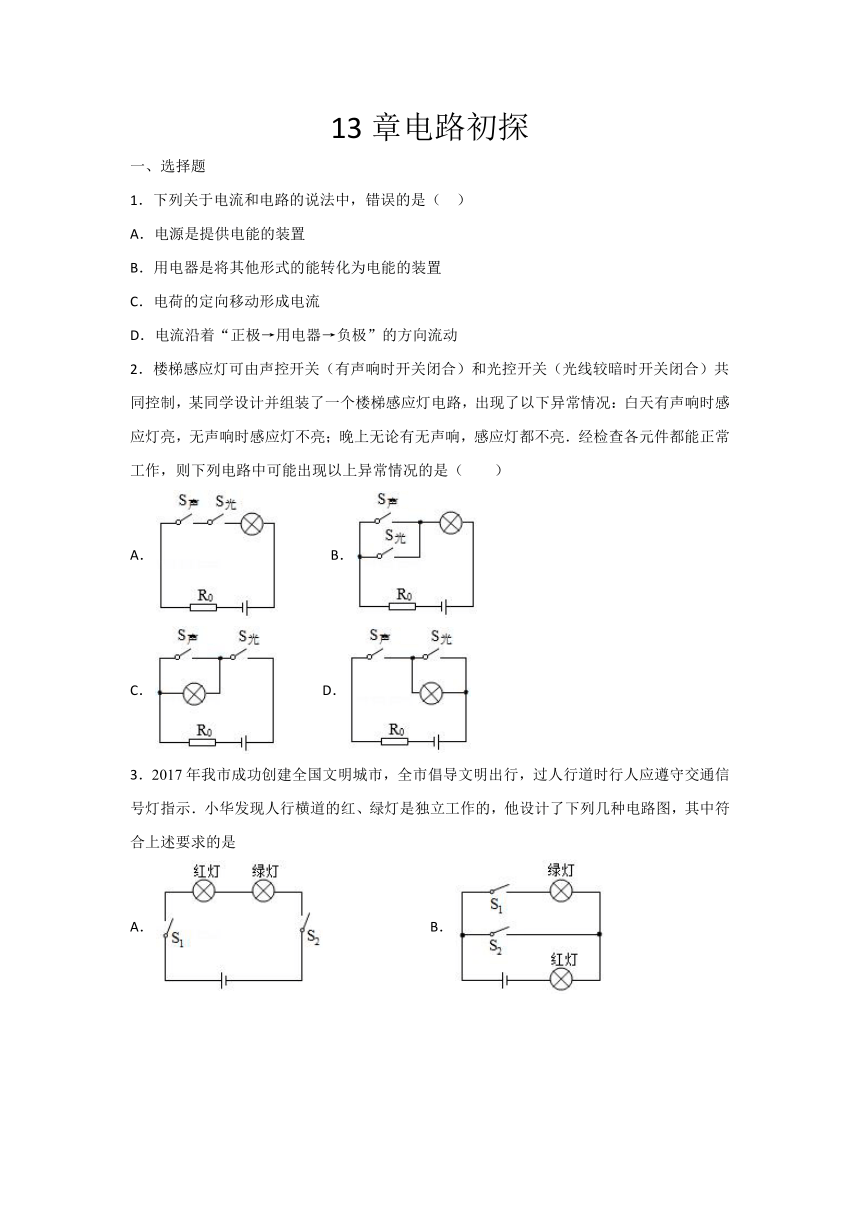

13章电路初探
一、选择题
1．下列关于电流和电路的说法中，错误的是（
）
A．电源是提供电能的装置
B．用电器是将其他形式的能转化为电能的装置
C．电荷的定向移动形成电流
D．电流沿着“正极→用电器→负极”的方向流动
2．楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（　　）
A．
B．
C．
D．

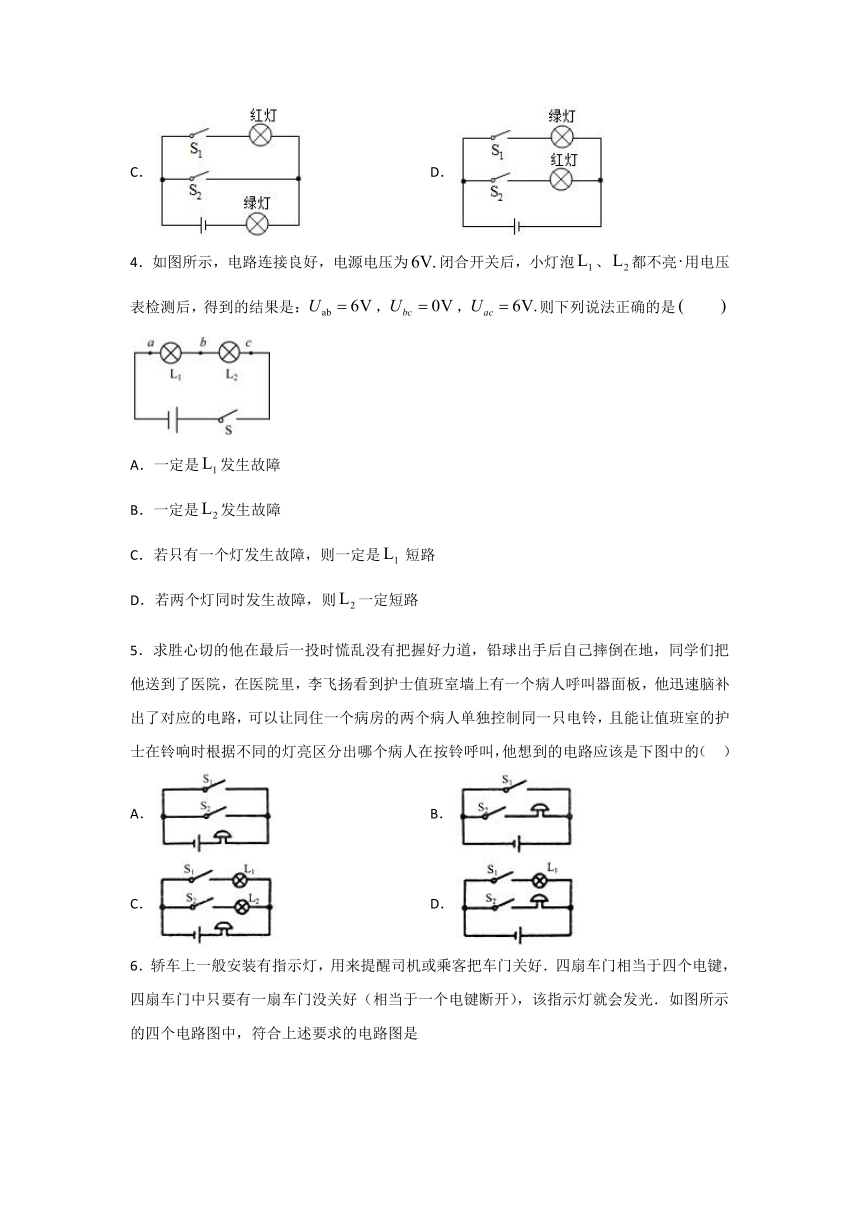

3．2017年我市成功创建全国文明城市，全市倡导文明出行，过人行道时行人应遵守交通信号灯指示．小华发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中符合上述要求的是
A．
B．
C．
D．
4．如图所示，电路连接良好，电源电压为闭合开关后，小灯泡、都不亮用电压表检测后，得到的结果是：，，则下列说法正确的是　　
A．一定是发生故障
B．一定是发生故障
C．若只有一个灯发生故障，则一定是?短路
D．若两个灯同时发生故障，则一定短路
5．求胜心切的他在最后一投时慌乱没有把握好力道，铅球出手后自己摔倒在地，同学们把他送到了医院，在医院里，李飞扬看到护士值班室墙上有一个病人呼叫器面板，他迅速脑补出了对应的电路，可以让同住一个病房的两个病人单独控制同一只电铃，且能让值班室的护士在铃响时根据不同的灯亮区分出哪个病人在按铃呼叫，他想到的电路应该是下图中的（??
）
A．?????????
B．?????????
C．?????????
D．

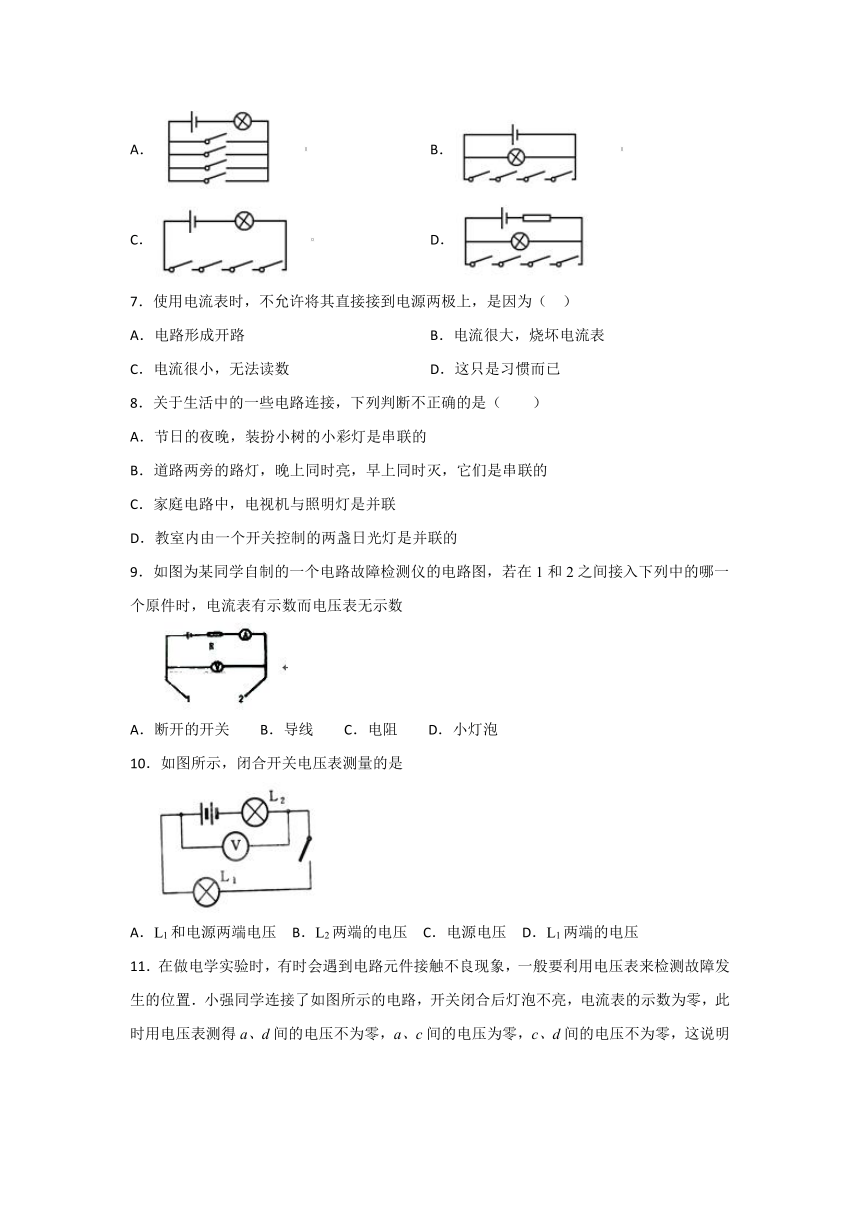

6．轿车上一般安装有指示灯，用来提醒司机或乘客把车门关好．四扇车门相当于四个电键，四扇车门中只要有一扇车门没关好（相当于一个电键断开），该指示灯就会发光．如图所示的四个电路图中，符合上述要求的电路图是
A．???
B．?????
C．??
D．?
7．使用电流表时，不允许将其直接接到电源两极上，是因为（
）
A．电路形成开路
B．电流很大，烧坏电流表
C．电流很小，无法读数
D．这只是习惯而已
8．关于生活中的一些电路连接，下列判断不正确的是（　　）
A．节日的夜晚，装扮小树的小彩灯是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．家庭电路中，电视机与照明灯是并联
D．教室内由一个开关控制的两盏日光灯是并联的
9．如图为某同学自制的一个电路故障检测仪的电路图，若在1和2之间接入下列中的哪一个原件时，电流表有示数而电压表无示数
A．断开的开关
B．导线
C．电阻
D．小灯泡
10．如图所示，闭合开关电压表测量的是
A．L1和电源两端电压
B．L2两端的电压
C．电源电压
D．L1两端的电压

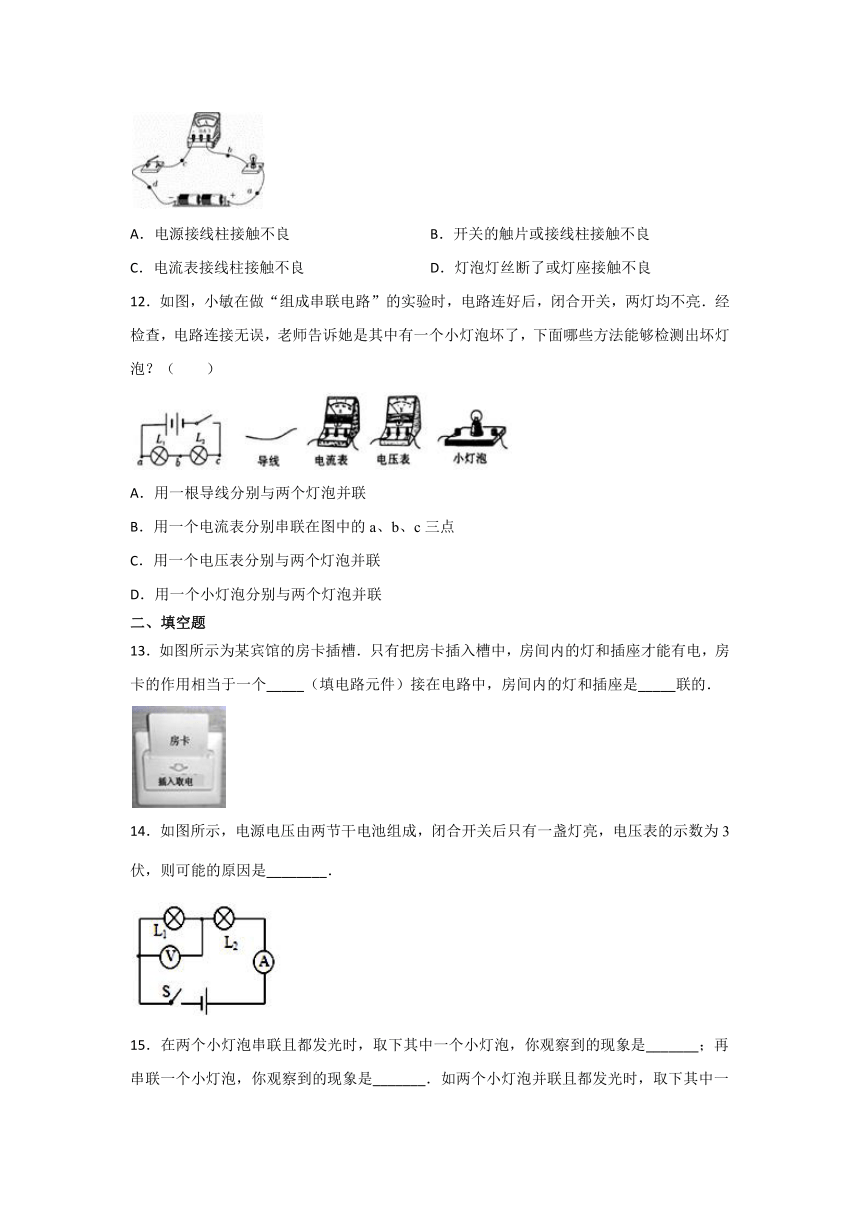

11．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置．小强同学连接了如图所示的电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间的电压不为零，a、c间的电压为零，c、d间的电压不为零，这说明
A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表接线柱接触不良
D．灯泡灯丝断了或灯座接触不良
12．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（　　）
A．用一根导线分别与两个灯泡并联
B．用一个电流表分别串联在图中的a、b、c三点
C．用一个电压表分别与两个灯泡并联
D．用一个小灯泡分别与两个灯泡并联
二、填空题
13．如图所示为某宾馆的房卡插槽．只有把房卡插入槽中，房间内的灯和插座才能有电，房卡的作用相当于一个_____（填电路元件）接在电路中，房间内的灯和插座是_____联的．
14．如图所示，电源电压由两节干电池组成，闭合开关后只有一盏灯亮，电压表的示数为3伏，则可能的原因是________．
15．在两个小灯泡串联且都发光时，取下其中一个小灯泡，你观察到的现象是_______；再串联一个小灯泡，你观察到的现象是_______．如两个小灯泡并联且都发光时，取下其中一个小灯泡，你观察到的现象是_______；再并联一个小灯泡，你观察到的现象是_______．
16．右图是理发用的电吹风机的电路，其中电热丝通电会发热，电动机通电会通风，选择开关S同时与_______两触点接触时，电动机送出来的是热风．
17．如图所示，a是电压表的负接线柱引出的导线头，开关S闭合后，a接b时，电压表的示数是6V，a接d时，电压表的示数为1.5V，则a接c时，电压表的示数为___V，则灯L1两端电压为___V，灯L2两端电压为___V．
18．如图所示，若只需L1发光，则用导线连接_____接线柱，若连接B、C接线柱，则L1、L2_____联．
19．如图所示，某公园有两个游览点(用亭子表示)。其游览的入口和出口都已确定，请按以下要求设计游览路线：
甲游客由入口到出口，先后经过两个游览点；乙游客由入口到出口，每次只经过其中任意一个游览点，游览路线；由此联想到我们所学的电路知识，现有两个小灯泡、一个开关、一个电源及若干导线，怎样连接使两个灯泡都亮起来。
（设计实验与进行实验）
（1）请在如图所示的虚线框内画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号。____
（2）正确连接后闭合开关，灯泡不亮。参照例子，请在表格中填写可能的原因和简单的检修方法：_______
20．在如图所示的电路中，A、B、C、D为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起的．在不允许拆开电路的情况下，请你先后用一只电压表、一只电流表分别对故障进行判断，把方法和判断结果填入下表中：
三、综合题
21．将下图中的实物连接起来，并画出相应的电路图．要求：
（1）滑片向右移时，使滑动变阻器连入电路的那部分电阻变大；
（2）滑动变阻器能控制灯的亮度；
（3）从电压表和电流表看出灯L1的电流和电压的变化情况．
22．小华同学在做“探究并联电路的电流规律”的实验时，将实验桌上的器材连接成如图所示电路，当他用开关试触时，发现两个灯泡都不亮，电流表指针也不偏转．
（1）①说明发生这种现象的原因是发生短路________．
（2）请你只拆去一根导线（在图中用“
”标出要拆去的导线），使闭合开关后两个灯泡能同时发光________．
（3）画出拆去导线后的正确电路的电路图________．
答案
1．B
2．D
3．D
4．D
5．C
6．D
7．B
8．B
9．B
10．D
11．B
12．ACD
13．
开关
并
14．L2短路
15．另一灯不亮
三个都亮，亮度变暗
另一灯照样亮，且亮度不变
三灯都亮，且各灯亮度不变．
16．2、3
17．6
1.5
4.5
18．C、D
串
19．
20．
21．
22．电流表指针也不偏转，表明电流表中无电流通过，从电源的正极开始，沿电流分析电路，找出电流没有通过电流表的原因：是电路中发生短路．
试卷第6页，总6页
