13章电路初探作图题

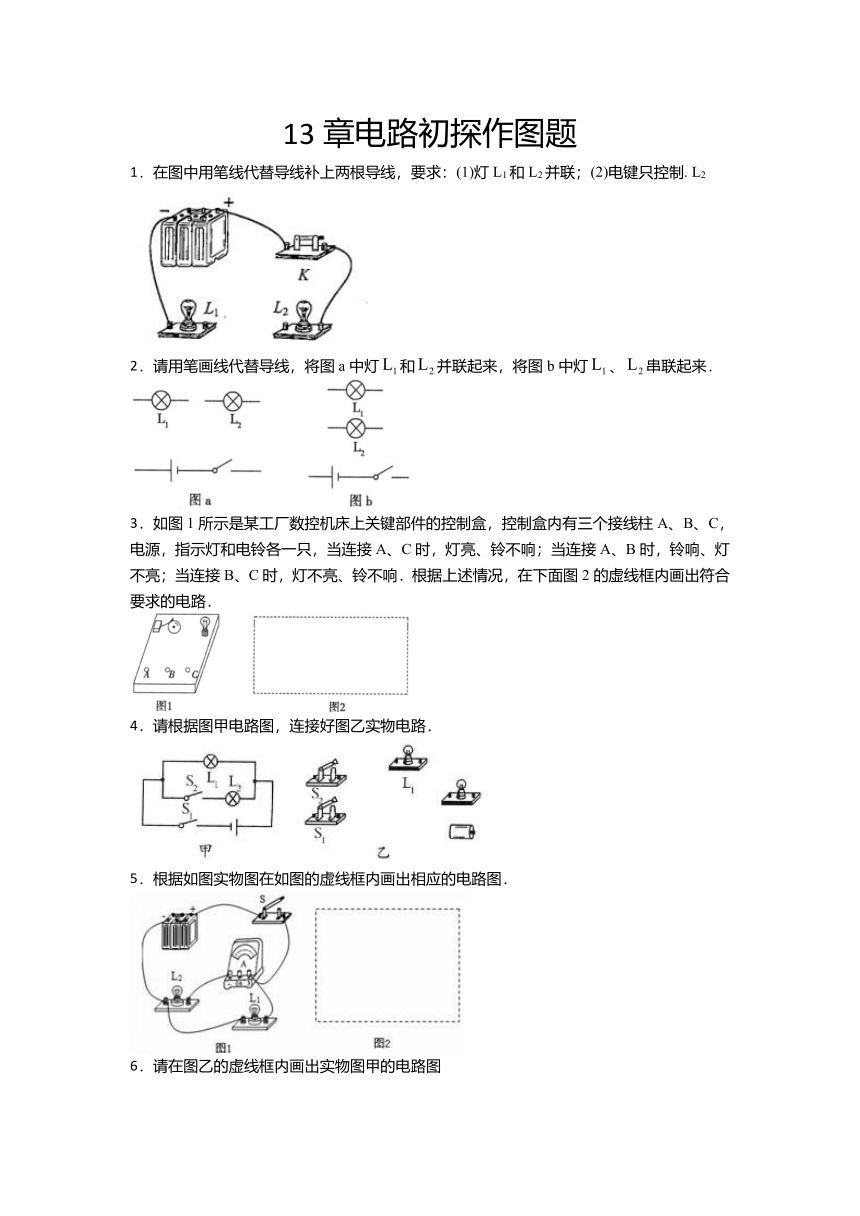

1.在图中用笔线代替导线补上两根导线,要求:(1)灯L1和L2并联;(2)电键只控制.
L2
2.请用笔画线代替导线,将图a中灯和并联起来,将图b中灯、串联起来.
3.如图1所示是某工厂数控机床上关键部件的控制盒,控制盒内有三个接线柱A、B、C,电源,指示灯和电铃各一只,当连接A、C时,灯亮、铃不响;当连接A、B时,铃响、灯不亮;当连接B、C时,灯不亮、铃不响.根据上述情况,在下面图2的虚线框内画出符合要求的电路.
4.请根据图甲电路图,连接好图乙实物电路.
5.根据如图实物图在如图的虚线框内画出相应的电路图.
6.请在图乙的虚线框内画出实物图甲的电路图
7.根据图甲所示的电路图,用笔画线代替导线,连接图乙所示实物电路
(要求导线不能交叉,电流表选用大量程)。

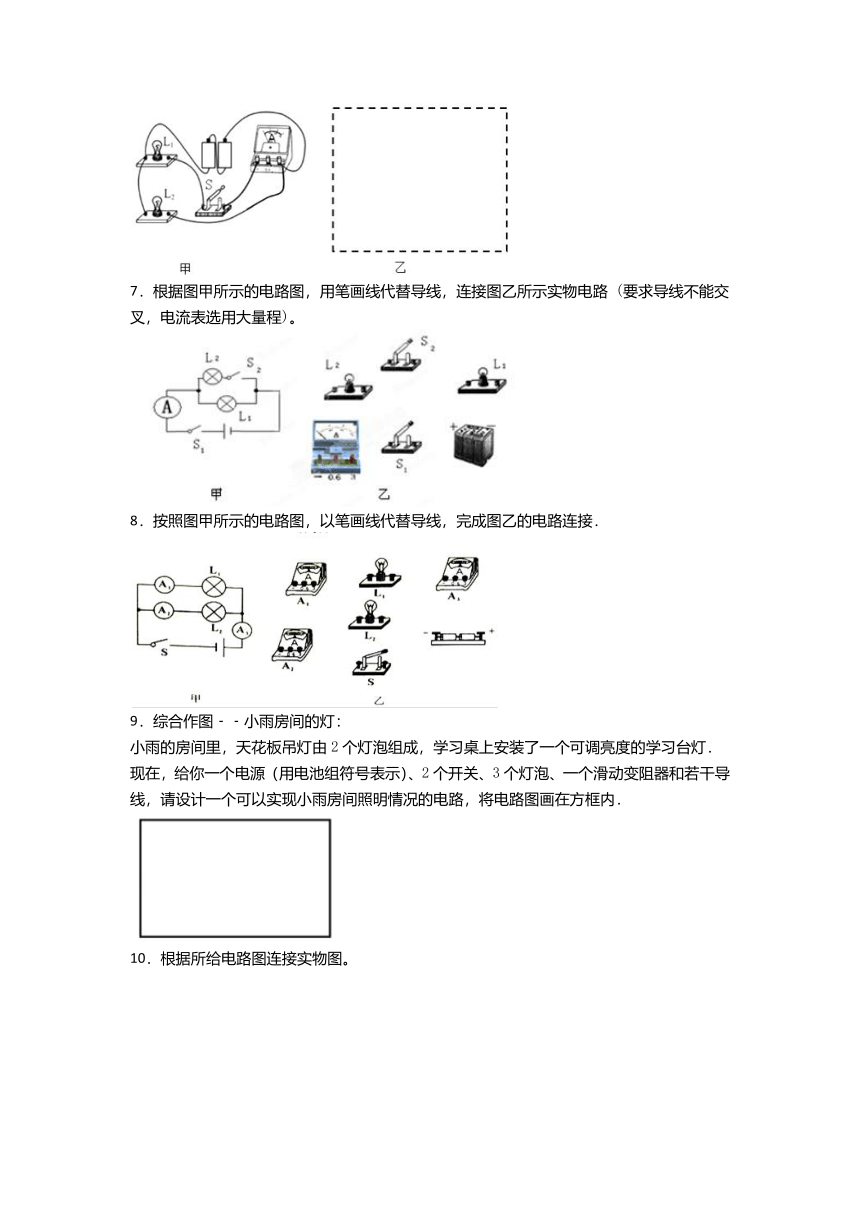

8.按照图甲所示的电路图,以笔画线代替导线,完成图乙的电路连接.
9.综合作图﹣﹣小雨房间的灯:
小雨的房间里,天花板吊灯由2个灯泡组成,学习桌上安装了一个可调亮度的学习台灯.
现在,给你一个电源(用电池组符号表示)、2个开关、3个灯泡、一个滑动变阻器和若干导线,请设计一个可以实现小雨房间照明情况的电路,将电路图画在方框内.
10.根据所给电路图连接实物图。

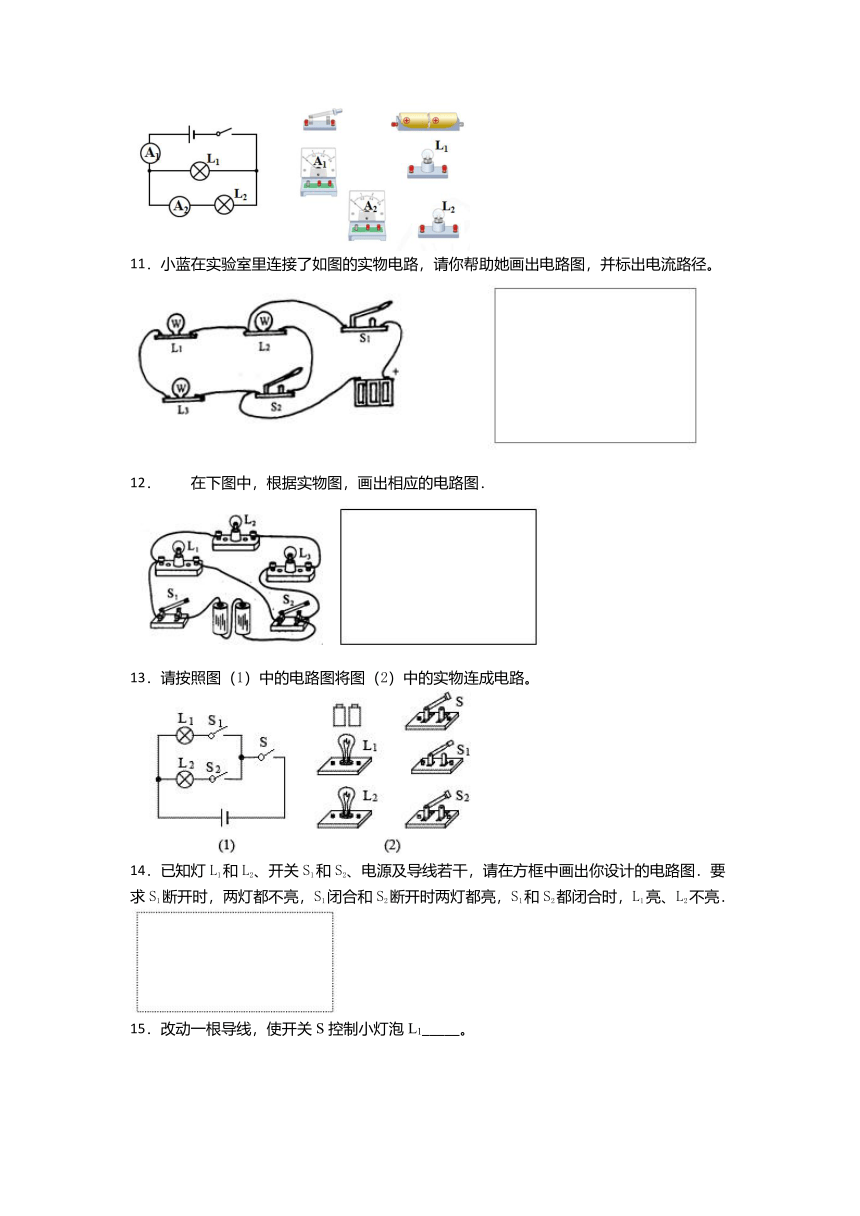

11.小蓝在实验室里连接了如图的实物电路,请你帮助她画出电路图,并标出电流路径。
12.在下图中,根据实物图,画出相应的电路图.
13.请按照图(1)中的电路图将图(2)中的实物连成电路。
14.已知灯L1和L2、开关S1和S2、电源及导线若干,请在方框中画出你设计的电路图.要求S1断开时,两灯都不亮,S1闭合和S2断开时两灯都亮,S1和S2都闭合时,L1亮、L2不亮.
15.改动一根导线,使开关S控制小灯泡L1_____。
答案
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13..
14.
15.
