18.2　怎样用电才安全
一、选择题
1．如图18－2－3所示，家庭电路中，空气开关的主要作用是(　　)
图18－2－3
A．可以节省电能
B．当电路中电流过大时，自动切断电路
C．保持电路电压不变
D．保证用电器电功率不变
2．2020·益阳
如图18－2－4所示的甲、乙两个电路，闭合所有开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是(　　)
图18－2－4
A．图甲是由于灯泡短路
B．图甲是由于灯泡断路
C．图乙是由于电路总电阻太大，功率太大
D．图乙是由于电路总电阻太小，功率太小
3．家庭电路中有时会出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家中所有的用电器都停止了工作，其原因可能是
(　　)
A．这个插座的火线和零线原来就相接触形成了短路
B．插头插入这个插座时，导致火线和零线相接触形成了短路
C．插头与这个插座接触不良形成了开路
D．同时工作的用电器过多，导致干路电流过大，空气开关跳闸
4.
炎热的夏天，小李家来了许多客人，当他刚把第二台空调接通时，家中所有灯泡都不亮了，空调也不能工作，检查之后发现是熔丝熔断了，导致熔丝熔断的原因是
(　　)
A．电路中用电器的总功率过大
B．第二台空调里面开路
C．灯泡的灯丝全部烧断
D．开关接触不良

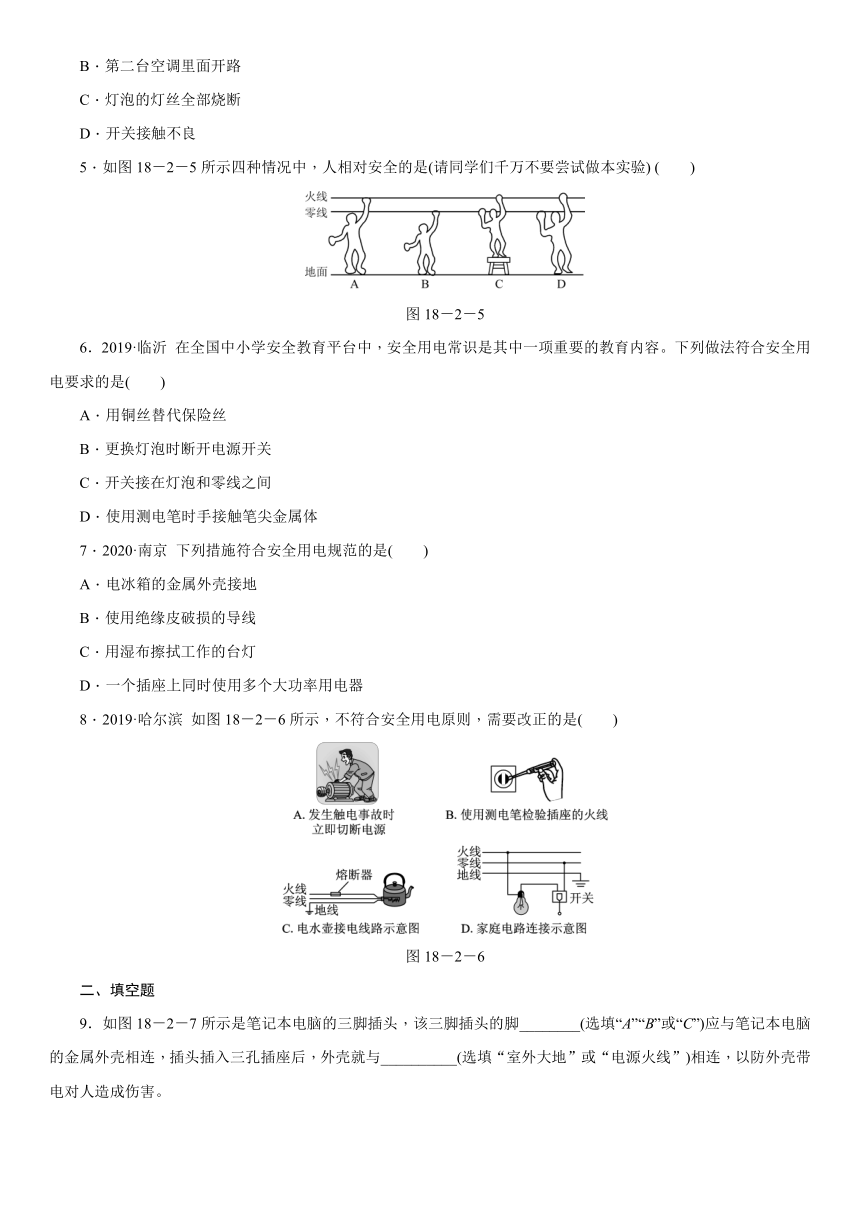

5．如图18－2－5所示四种情况中，人相对安全的是(请同学们千万不要尝试做本实验)
(　　)
图18－2－5
6．2019·临沂
在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是(　　)
A．用铜丝替代保险丝
B．更换灯泡时断开电源开关
C．开关接在灯泡和零线之间
D．使用测电笔时手接触笔尖金属体
7．2020·南京
下列措施符合安全用电规范的是(　　)
A．电冰箱的金属外壳接地
B．使用绝缘皮破损的导线
C．用湿布擦拭工作的台灯
D．一个插座上同时使用多个大功率用电器
8．2019·哈尔滨
如图18－2－6所示，不符合安全用电原则，需要改正的是(　　)
图18－2－6
二、填空题

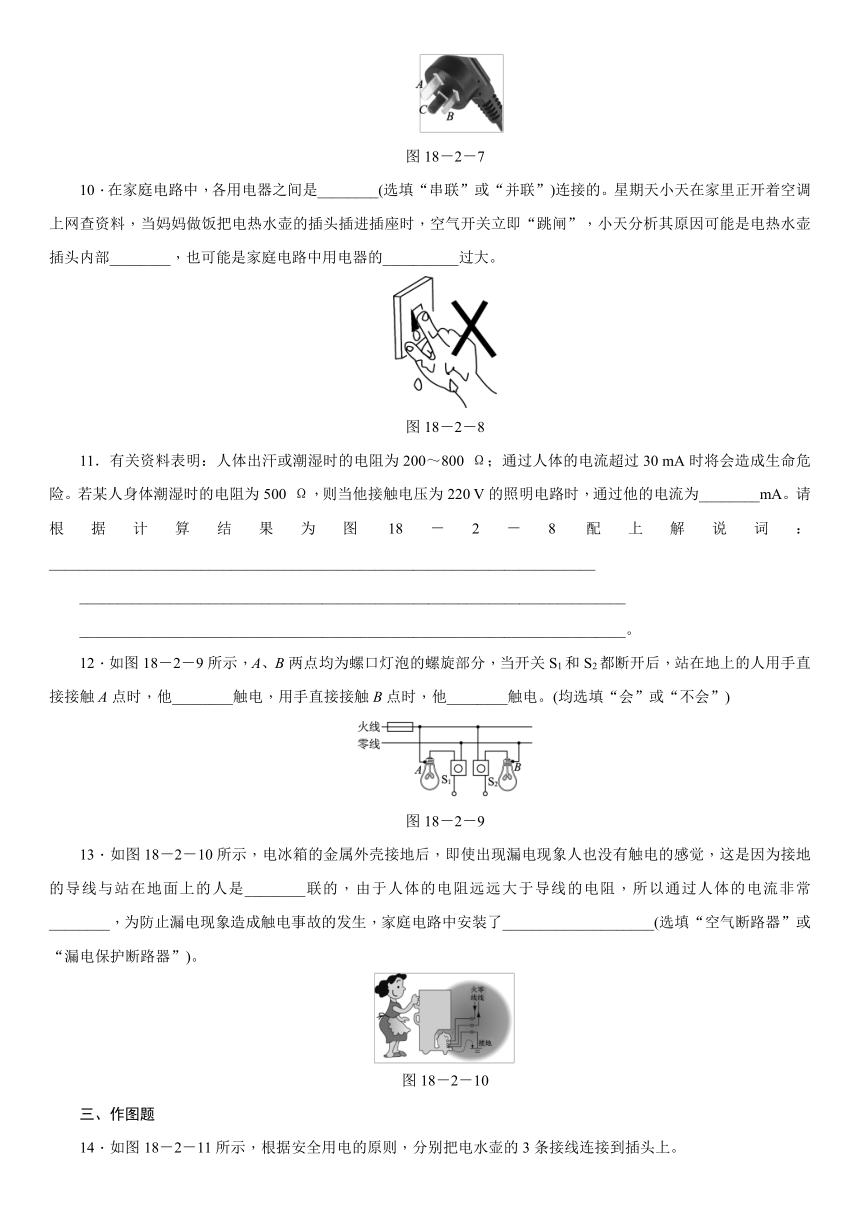

9．如图18－2－7所示是笔记本电脑的三脚插头，该三脚插头的脚________(选填“A”“B”或“C”)应与笔记本电脑的金属外壳相连，插头插入三孔插座后，外壳就与__________(选填“室外大地”或“电源火线”)相连，以防外壳带电对人造成伤害。
图18－2－7
10．在家庭电路中，各用电器之间是________(选填“串联”或“并联”)连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭把电热水壶的插头插进插座时，空气开关立即“跳闸”，小天分析其原因可能是电热水壶插头内部________，也可能是家庭电路中用电器的__________过大。
图18－2－8
11．有关资料表明：人体出汗或潮湿时的电阻为200～800
Ω；通过人体的电流超过30
mA时将会造成生命危险。若某人身体潮湿时的电阻为500
Ω，则当他接触电压为220
V的照明电路时，通过他的电流为________mA。请根据计算结果为图18－2－8配上解说词：________________________________________________________________________
________________________________________________________________________
________________________________________________________________________。
12．如图18－2－9所示，A、B两点均为螺口灯泡的螺旋部分，当开关S1和S2都断开后，站在地上的人用手直接接触A点时，他________触电，用手直接接触B点时，他________触电。(均选填“会”或“不会”)
图18－2－9
13．如图18－2－10所示，电冰箱的金属外壳接地后，即使出现漏电现象人也没有触电的感觉，这是因为接地的导线与站在地面上的人是________联的，由于人体的电阻远远大于导线的电阻，所以通过人体的电流非常________，为防止漏电现象造成触电事故的发生，家庭电路中安装了____________________(选填“空气断路器”或“漏电保护断路器”)。
图18－2－10
三、作图题
14．如图18－2－11所示，根据安全用电的原则，分别把电水壶的3条接线连接到插头上。
图18－2－11
15．小红家的家庭电路进户开关上安装着漏电保护器，上面的铭牌如图18－2－12所示，以下几种说法中正确的是(　　)
图18－2－12
A．漏电电流大于30
mA时，保护器会在0.1
s之内切断电源
B．漏电持续时间超过0.1
s时，保护器才能动作
C．当漏电电流达到15
mA时，保护器就能起到可靠的保护作用
D．只有当进户电压大于220
V或用电电流大于20
A时，保护器才能起保护作用
详解详析
1．B　[解析]
当电路中电流过大时，空气开关将切断电路起到保护电路的作用，B正确。
2．A
3．B　[解析]
若插座处原来就短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，A错误；若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器会全部停止工作，B正确；若是充电器的插头与插座处于开路状态，则用电器不工作，不会影响其他用电器，C错误；手机充电器的功率很小，插入插座后不会导致干路中总电流过大，空气开关跳闸，D错误。
4．A　5.B
6．B　[解析]
用铜丝替代保险丝，不能起到电流过大时熔断的作用，非常危险，故A错误；更换灯泡等用电器时要切断电源，不要带电操作，以免不慎触电，故B正确；开关应该接在火线和灯泡之间，这样断开开关时，灯口处接不到火线上，更加安全，故C错误；使用测电笔时，手应该接触笔尾金属体，而不是笔尖金属体，若接触笔尖金属体，电流没有经过高值电阻，会造成触电事故，故D错误。
7．A
8．D　[解析]
发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电事故，故A符合安全用电原则；使用测电笔检验
插座的火线时，手要接触金属体笔尾，故B符合安全用电原则；带熔丝的一端与火线连接，中间一条与零线连接，接电水壶外壳的一条与地线连接，故C符合安全用电原则；灯泡的正确接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；图中开关接在零线上，是错误接法，需要改正，故D不符合安全用电原则。
9．A　室外大地　[解析]
三孔插座的接法是“左零右火上接地”，所以该三脚插头的A脚与笔记本电脑的金属外壳相连，这样当三脚插头插入三孔插座时，三脚插头的A脚与三孔插座对应孔相连，使笔记本电脑金属外壳与室外大地相连通，这样若金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生。
10．并联　短路　总功率
[解析]
家用电器之间是并联的，各家用电器都正常工作，并且互不影响；电流过大会导致空气开关“跳闸”，电流过大可能的原因：①电热水壶插头内部发生短路；②接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大。
11．440
　人体潮湿时电阻较小，容易发生触电，所以不能用湿手去拨动开关
12．会　不会
13．并　小　漏电保护断路器　[解析]
电冰箱的金属外壳接地后，人接触漏电的金属外壳，因为人和导线并联，电压相同，人体电阻远远大于导线电阻，根据I＝知通过人体的电流远小于导线的电流，通过人体的电流非常小，人不会触电，为防止漏电现象带来触电事故的发生，家庭电路中安装了漏电保护断路器。
14．如图所示
15．
A
