人教版九年级全一册第十五章 电流和电路 第5节 串、并联电路的电流规律 同步练习（含答案）

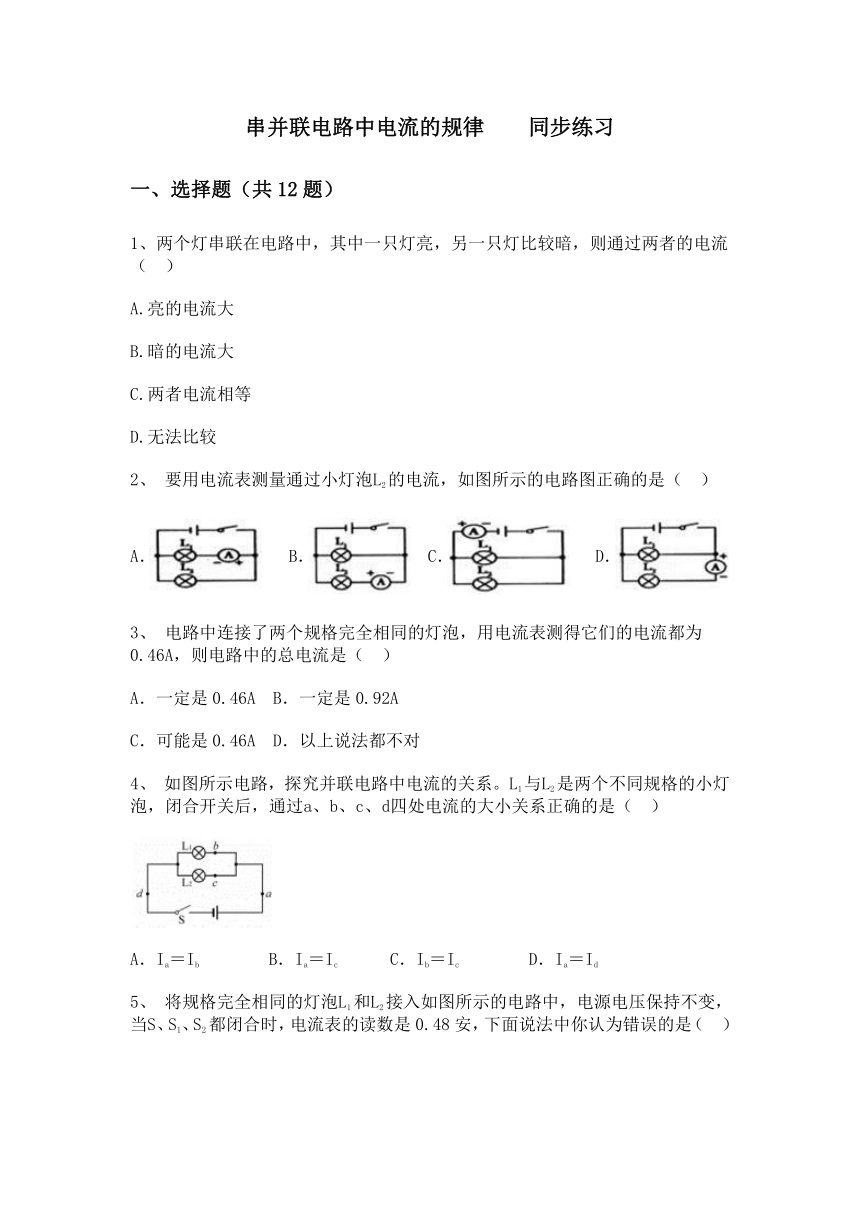

串并联电路中电流的规律
同步练习
一、选择题（共12题）
1、两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流（
）
A.亮的电流大
B.暗的电流大
C.两者电流相等
D.无法比较
2、
要用电流表测量通过小灯泡L2的电流，如图所示的电路图正确的是（
）
A．
B．
C．
D．
3、
电路中连接了两个规格完全相同的灯泡，用电流表测得它们的电流都为0.46A，则电路中的总电流是（
）
A．一定是0.46A
B．一定是0.92A
C．可能是0.46A
D．以上说法都不对
4、
如图所示电路，探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是（
）
A．Ia＝Ib
B．Ia＝Ic
C．Ib＝Ic
D．Ia＝Id
5、

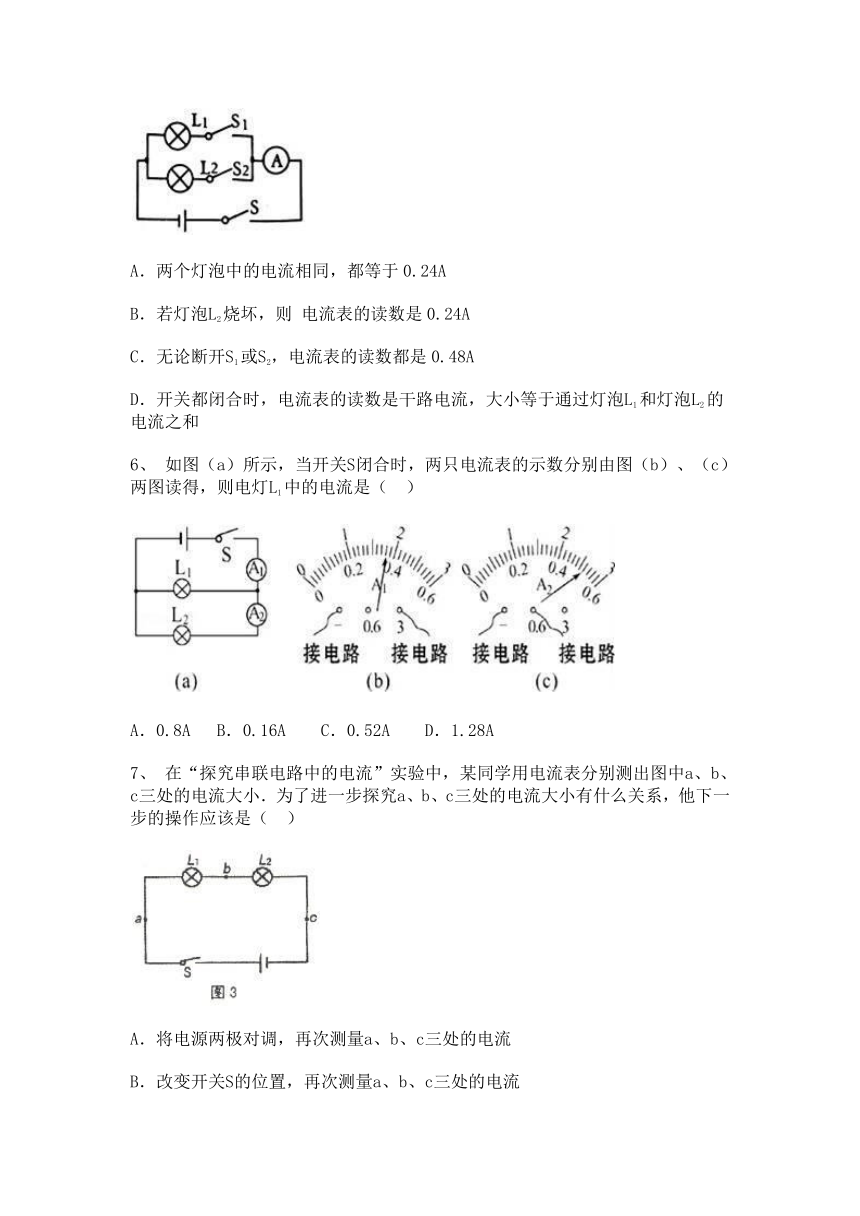

将规格完全相同的灯泡L1和L2接入如图所示的电路中，电源电压保持不变，当S、S1、S2都闭合时，电流表的读数是0.48安，下面说法中你认为错误的是（
）
A．两个灯泡中的电流相同，都等于0.24A
B．若灯泡L2烧坏，则
电流表的读数是0.24A
C．无论断开S1或S2，电流表的读数都是0.48A
D．开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和
6、
如图（a）所示，当开关S闭合时，两只电流表的示数分别由图（b）、（c）两图读得，则电灯L1中的电流是（
）
A．0.8A
B．0.16A
C．0.52A
D．1.28A
7、
在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（
）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流

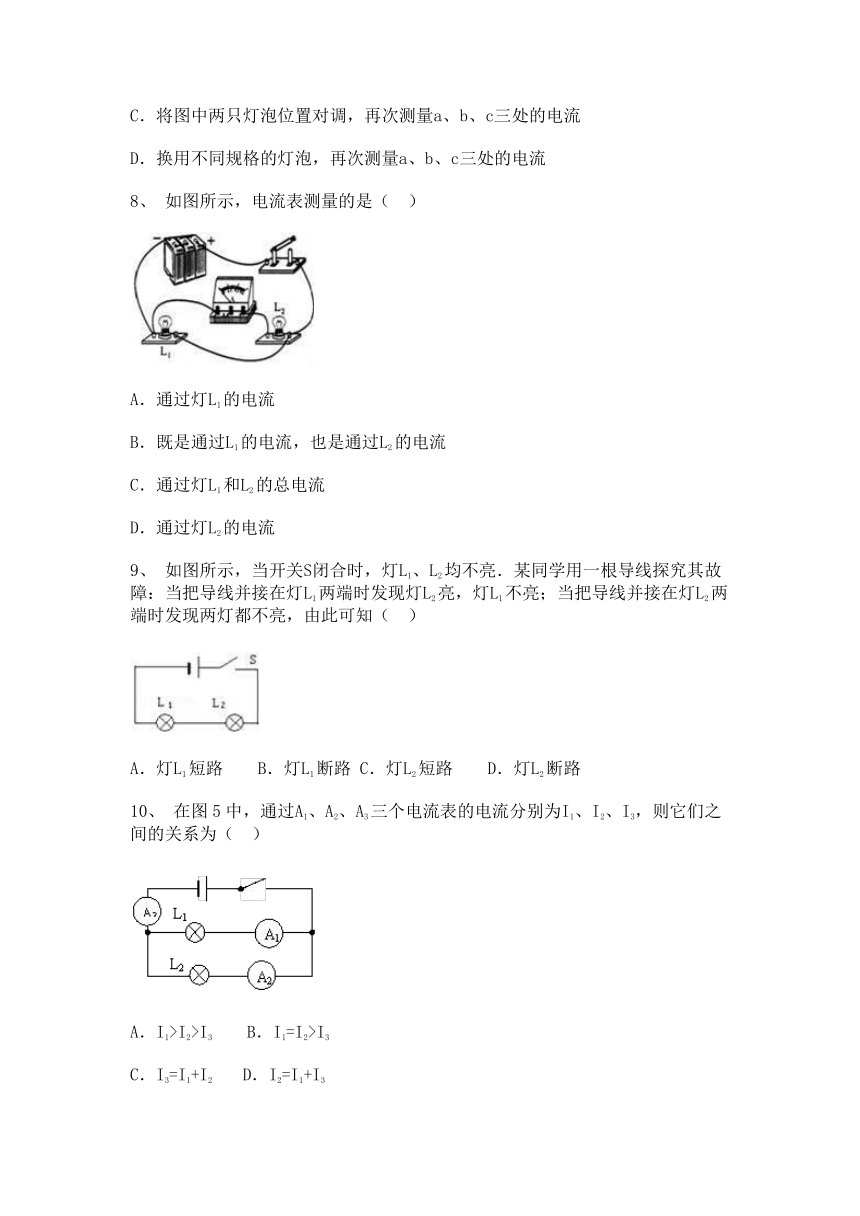

C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
8、
如图所示，电流表测量的是（
）
A．通过灯L1的电流
B．既是通过L1的电流，也是通过L2的电流
C．通过灯L1和L2的总电流
D．通过灯L2的电流
9、
如图所示，当开关S闭合时，灯L1、L2均不亮．某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮；当把导线并接在灯L2两端时发现两灯都不亮，由此可知（
）
A．灯L1短路
B．灯L1断路
C．灯L2短路
D．灯L2断路
10、
在图5中，通过A1、A2、A3三个电流表的电流分别为I1、I2、I3，则它们之间的关系为（
）
A．I1>I2>I3
B．I1=I2>I3
C．I3=I1+I2
D．I2=I1+I3
11、

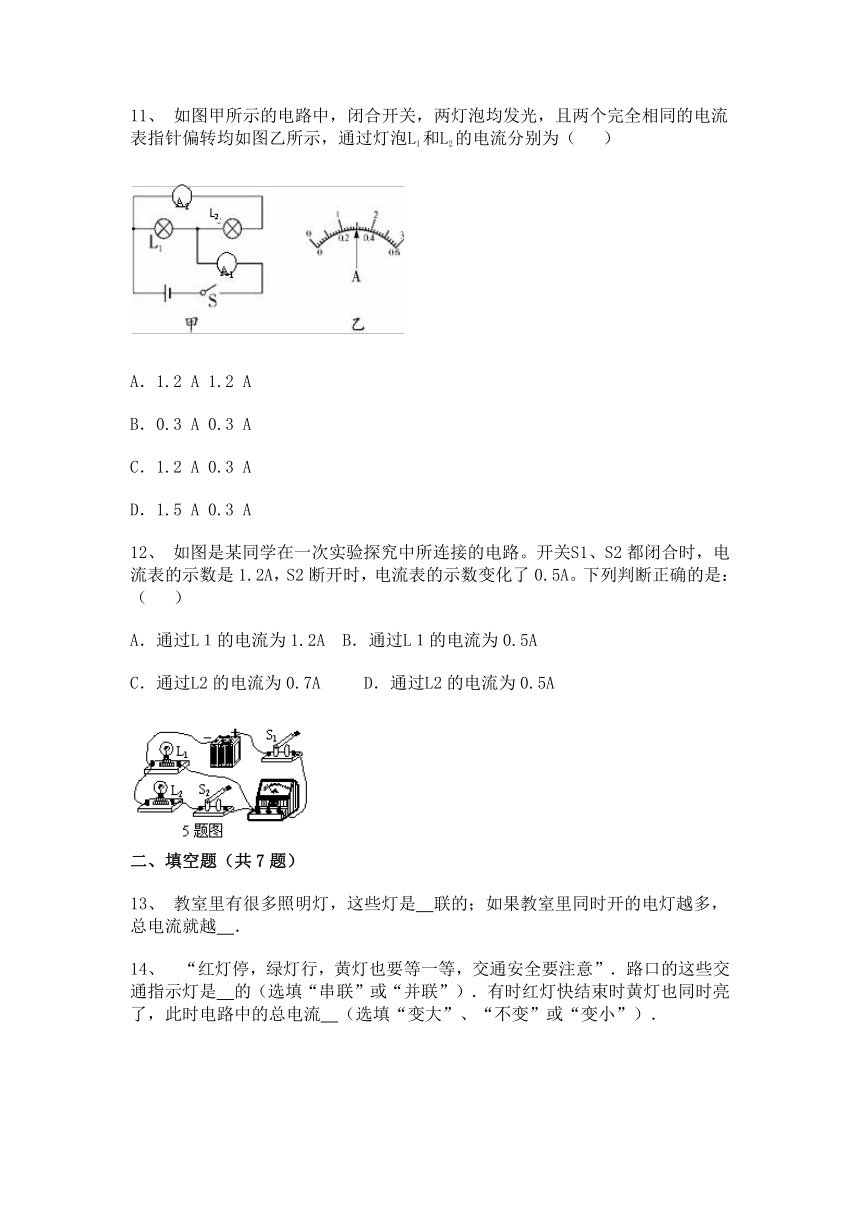

如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（
）
A．1.2
A
1.2
A
B．0.3
A
0.3
A
C．1.2
A
0.3
A
D．1.5
A
0.3
A
12、
如图是某同学在一次实验探究中所连接的电路。开关S1、S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数变化了0.5A。下列判断正确的是：（
）
A．通过L１的电流为1.2A
B．通过L１的电流为0.5A
C．通过L2的电流为0.7A
D．通过L2的电流为0.5A
二、填空题（共7题）
13、
教室里有很多照明灯，这些灯是
联的；如果教室里同时开的电灯越多，总电流就越
．
14、
“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是
的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流
（选填“变大”、“不变”或“变小”）．
15、
一种节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为200mA，则通过每只小灯泡的电流为
A；如果其中一个小灯泡的灯丝断了，则其他的小灯泡
（选填“能”或“不能”）发光．
16、
在图1中，当开关闭合时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是
A；乙图中通过C点的电流是
A。
17、
如图甲所示电路,当开关S1、S2闭合后,电流表A2与R2是
(选填“串”或“并”)联的,电流表A1测量的是通过
(选填“干路”“R1”或“R2”)的电流,电流表的指针偏转如图乙所示,电流表的示数为
A。
18、
如图所示，是小敏同学在某次实验探究中连接的电路．开关S2控制的是灯
，电流表测量的是
的电流．
19、
如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过
（选填“电源…”、“L1”或“L2”）的电流，b电流表的读数应为
安．
三、实验,探究题（共2题）
20、
在探究并联电路电流规律的实验中，如图甲是实验的电路图．
（1）连接电路之前，开关应处于
状态；电流表应______（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的________点．
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是____
__；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_________A．
（3）表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处
①．_____________________________
②._________________________________
21、
小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是
（选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。移动后电流表测量的是
（选填“A”“B”或“C”）处的电流。
（3）测出A、B、C三处的电流如表所示，由此得出初步结论：
（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是：
。
位置
A
B
C
电
流/A
0.30
0.24
0.54
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在图丙中的虚线框中画出电路图。
四、计算题（共2题）
22、
如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1、L2、L3的电流分别是多大？
23、
在如图（a）所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图
（b）所示．则：
（1）电流表A3的示数是多少？
（2）通过灯泡L1和L2的电流各是多少？
参考答案
一、选择题
1、
C；2、
D；3、
；4、
D。；5、
C；6、
D；7、
D；8、
D；9、
B；10、
C；11、
C；12、
D；二、填空题
13、
并；大．
14、
并联；变大．
15、0.2；不能．
16、
0.4
0.8
17、
串
干路
0.28
18、
L2，干路．
19、
L1；1.2A．
三、实验,探究题
20、
（1）断开、串联
C（2）电流表的正负接线柱接反了
、
0.24（3）只进行了一次实验、所选的两灯泡的规格相同
21、
（1）C；（2）电路连接如上图：A或B；（3）IC＝IA+IB；换上规格不同的灯泡多次实验；（4）电路图如上图所示：
四、计算题
22、解：由并联电路电流规律可知：
通过灯L3的电流
I3=IA3=0.6A，
通过灯L2的电流I2=IA2﹣IA3=1A﹣0.6A=0.4A，
通过灯L1的电流I1=IA1﹣IA2=1.2A﹣1A=0.2A，
答：通过L1、L2、L3的电流分别是0.2A；0.4A；0.6A．
23、
（1）电流表A3的示数是0.56A．
（2）通过L1的电流是0.8A，通过L2的电流是0.24A．
