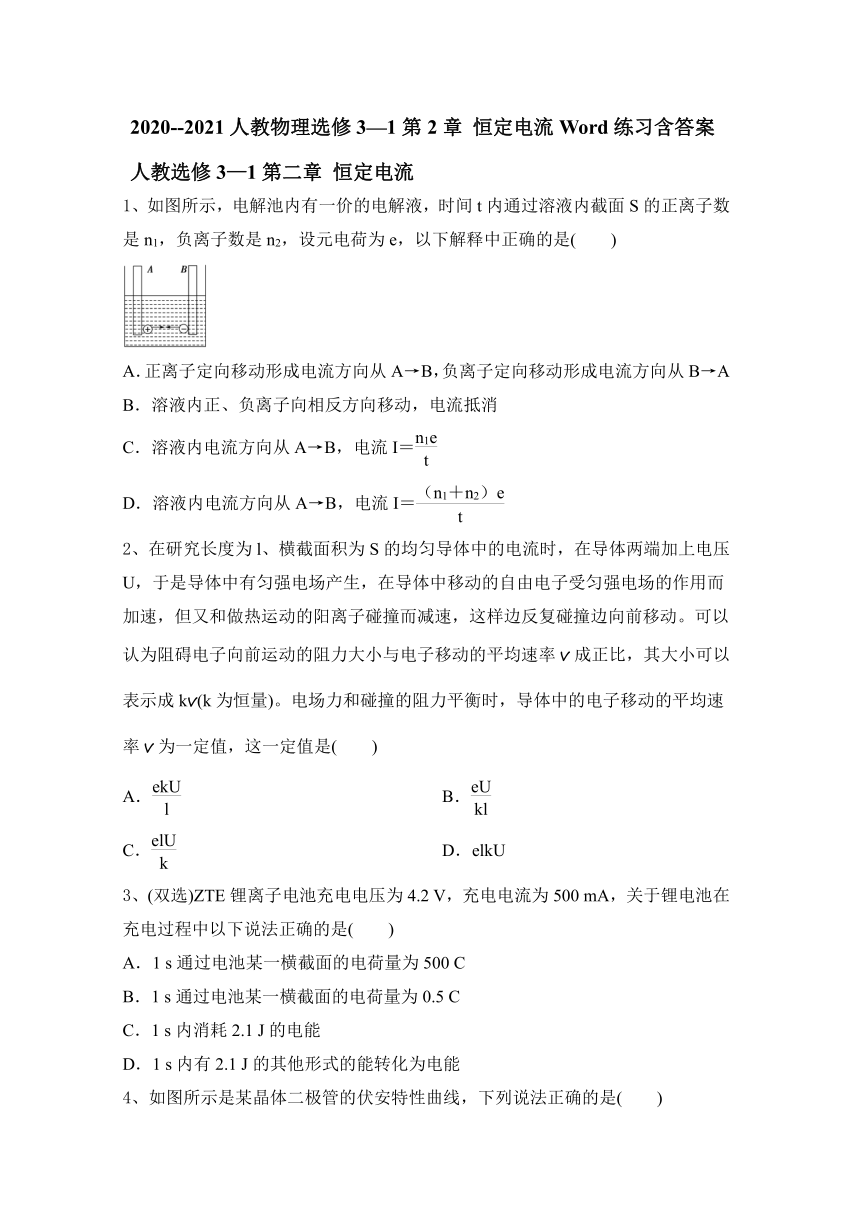

2020--2021人教物理选修3—1第2章
恒定电流Word练习含答案
人教选修3—1第二章
恒定电流
1、如图所示，电解池内有一价的电解液，时间t内通过溶液内截面S的正离子数是n1，负离子数是n2，设元电荷为e，以下解释中正确的是( )
A．正离子定向移动形成电流方向从A→B，负离子定向移动形成电流方向从B→A
B．溶液内正、负离子向相反方向移动，电流抵消
C．溶液内电流方向从A→B，电流I＝
D．溶液内电流方向从A→B，电流I＝
2、在研究长度为l、横截面积为S的均匀导体中的电流时，在导体两端加上电压U，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场的作用而加速，但又和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v成正比，其大小可以表示成kv(k为恒量)。电场力和碰撞的阻力平衡时，导体中的电子移动的平均速率v为一定值，这一定值是( )
A．
B．
C．
D．elkU
3、(双选)ZTE锂离子电池充电电压为4.2
V，充电电流为500
mA，关于锂电池在充电过程中以下说法正确的是( )
A．1
s通过电池某一横截面的电荷量为500
C
B．1
s通过电池某一横截面的电荷量为0.5
C
C．1
s内消耗2.1
J的电能
D．1
s内有2.1
J的其他形式的能转化为电能

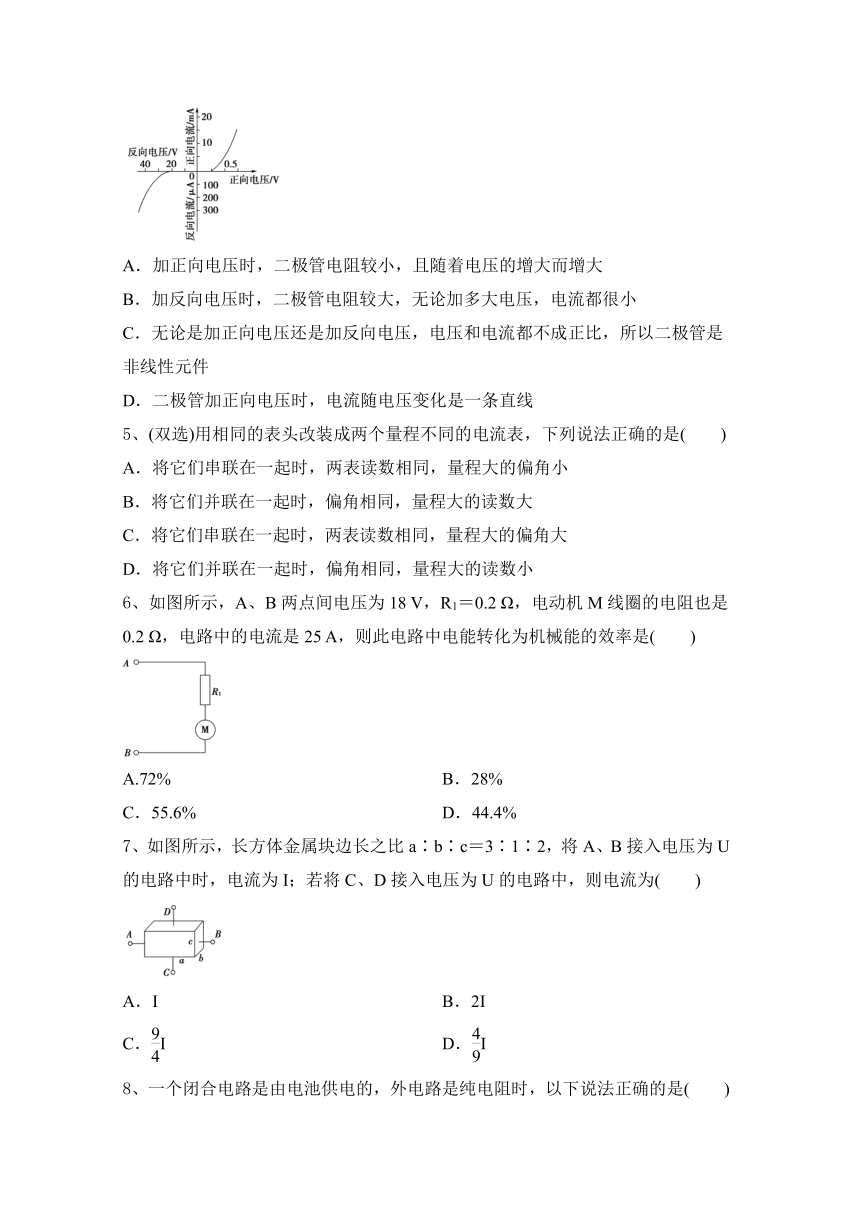

4、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是( )
A．加正向电压时，二极管电阻较小，且随着电压的增大而增大
B．加反向电压时，二极管电阻较大，无论加多大电压，电流都很小
C．无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件
D．二极管加正向电压时，电流随电压变化是一条直线
5、(双选)用相同的表头改装成两个量程不同的电流表，下列说法正确的是( )
A．将它们串联在一起时，两表读数相同，量程大的偏角小
B．将它们并联在一起时，偏角相同，量程大的读数大
C．将它们串联在一起时，两表读数相同，量程大的偏角大
D．将它们并联在一起时，偏角相同，量程大的读数小
6、如图所示，A、B两点间电压为18
V，R1＝0.2
Ω，电动机M线圈的电阻也是0.2
Ω，电路中的电流是25
A，则此电路中电能转化为机械能的效率是( )
A.72%
B．28%
C．55.6%
D．44.4%
7、如图所示，长方体金属块边长之比a∶b∶c＝3∶1∶2，将A、B接入电压为U的电路中时，电流为I；若将C、D接入电压为U的电路中，则电流为( )
A．I
B．2I
C．I
D．I

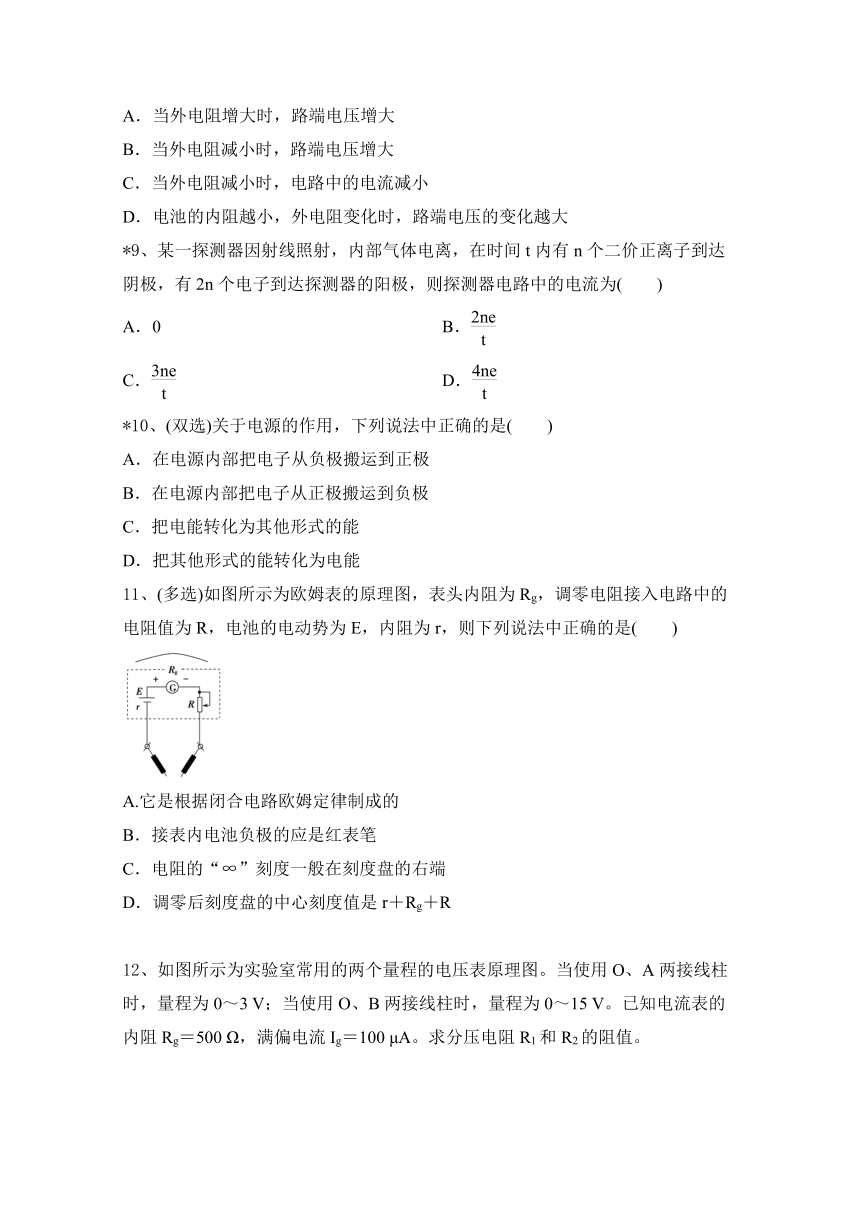

8、一个闭合电路是由电池供电的，外电路是纯电阻时，以下说法正确的是( )
A．当外电阻增大时，路端电压增大
B．当外电阻减小时，路端电压增大
C．当外电阻减小时，电路中的电流减小
D．电池的内阻越小，外电阻变化时，路端电压的变化越大
9、某一探测器因射线照射，内部气体电离，在时间t内有n个二价正离子到达阴极，有2n个电子到达探测器的阳极，则探测器电路中的电流为( )
A．0
B．
C．
D．
10、(双选)关于电源的作用，下列说法中正确的是( )
A．在电源内部把电子从负极搬运到正极
B．在电源内部把电子从正极搬运到负极
C．把电能转化为其他形式的能
D．把其他形式的能转化为电能
11、(多选)如图所示为欧姆表的原理图，表头内阻为Rg，调零电阻接入电路中的电阻值为R，电池的电动势为E，内阻为r，则下列说法中正确的是( )
A.它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是红表笔
C．电阻的“∞”刻度一般在刻度盘的右端
D．调零后刻度盘的中心刻度值是r＋Rg＋R

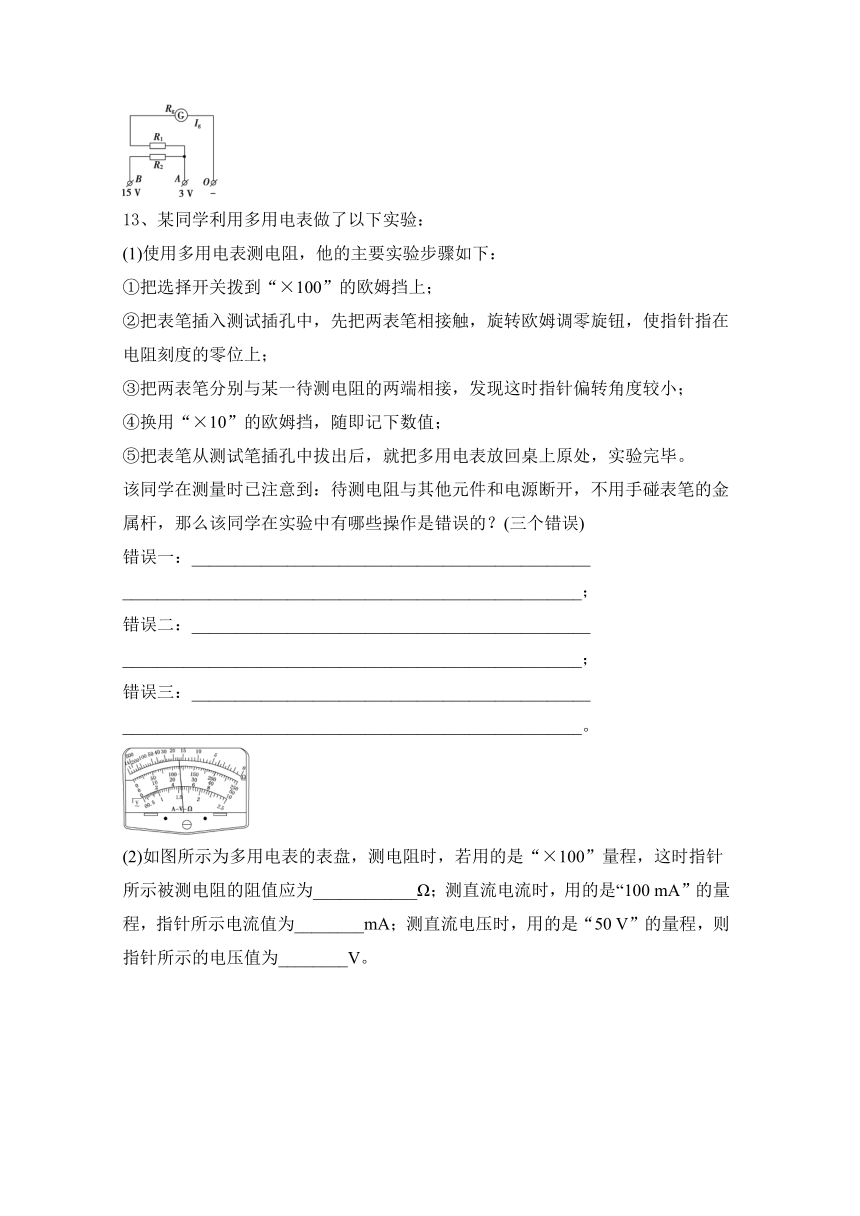

12、如图所示为实验室常用的两个量程的电压表原理图。当使用O、A两接线柱时，量程为0～3
V；当使用O、B两接线柱时，量程为0～15
V。已知电流表的内阻Rg＝500
Ω，满偏电流Ig＝100
μA。求分压电阻R1和R2的阻值。
13、某同学利用多用电表做了以下实验：
(1)使用多用电表测电阻，他的主要实验步骤如下：
①把选择开关拨到“×100”的欧姆挡上；
②把表笔插入测试插孔中，先把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；
③把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小；
④换用“×10”的欧姆挡，随即记下数值；
⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕。
该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该同学在实验中有哪些操作是错误的？(三个错误)
错误一：______________________________________________
_____________________________________________________；
错误二：______________________________________________
_____________________________________________________；
错误三：______________________________________________
_____________________________________________________。
(2)如图所示为多用电表的表盘，测电阻时，若用的是“×100”量程，这时指针所示被测电阻的阻值应为____________Ω；测直流电流时，用的是“100
mA”的量程，指针所示电流值为________mA；测直流电压时，用的是“50
V”的量程，则指针所示的电压值为________V。

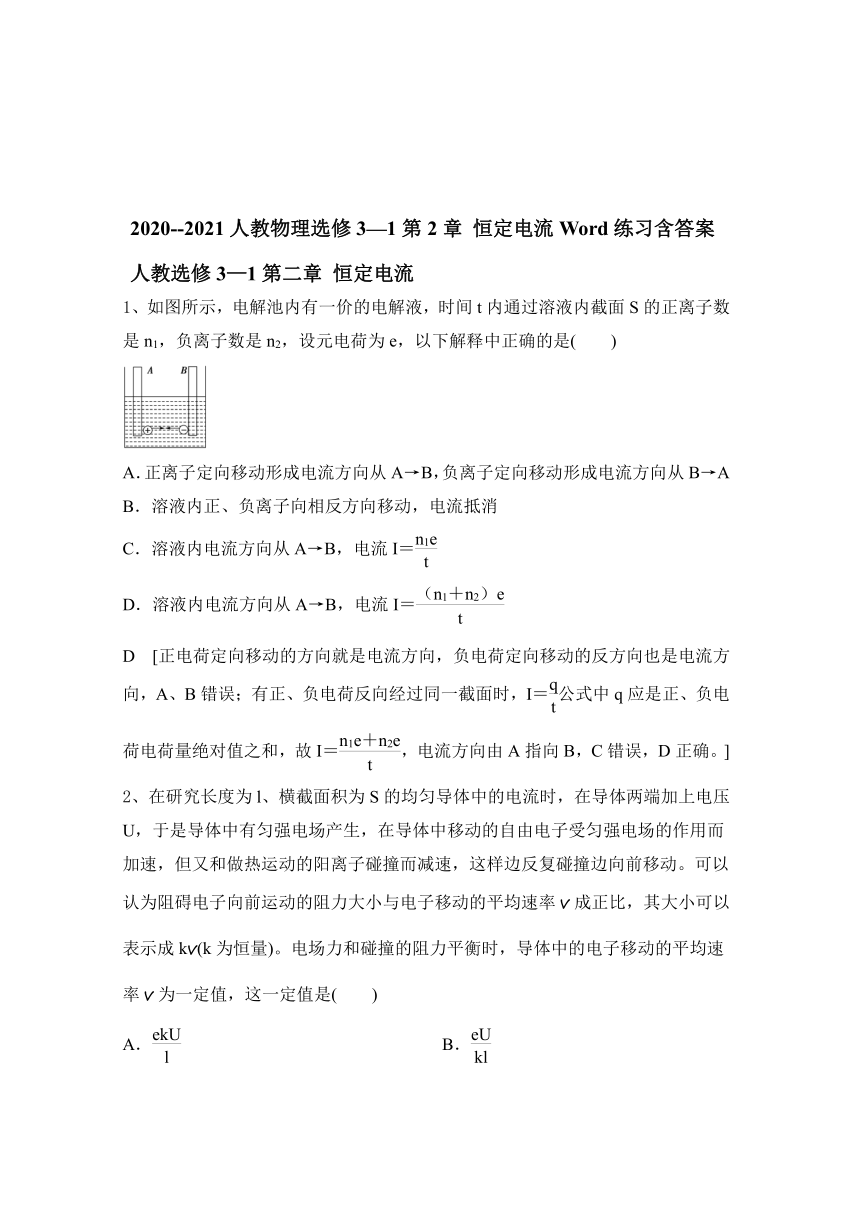

2020--2021人教物理选修3—1第2章
恒定电流Word练习含答案
人教选修3—1第二章
恒定电流
1、如图所示，电解池内有一价的电解液，时间t内通过溶液内截面S的正离子数是n1，负离子数是n2，设元电荷为e，以下解释中正确的是( )
A．正离子定向移动形成电流方向从A→B，负离子定向移动形成电流方向从B→A
B．溶液内正、负离子向相反方向移动，电流抵消
C．溶液内电流方向从A→B，电流I＝
D．溶液内电流方向从A→B，电流I＝
D [正电荷定向移动的方向就是电流方向，负电荷定向移动的反方向也是电流方向，A、B错误；有正、负电荷反向经过同一截面时，I＝公式中q应是正、负电荷电荷量绝对值之和，故I＝，电流方向由A指向B，C错误，D正确。]
2、在研究长度为l、横截面积为S的均匀导体中的电流时，在导体两端加上电压U，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场的作用而加速，但又和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v成正比，其大小可以表示成kv(k为恒量)。电场力和碰撞的阻力平衡时，导体中的电子移动的平均速率v为一定值，这一定值是( )
A．
B．
C．
D．elkU
B [电场力和碰撞阻力平衡时，有kv＝eE＝e，所以电子定向移动的平均速率v＝，B正确。]
3、(双选)ZTE锂离子电池充电电压为4.2
V，充电电流为500
mA，关于锂电池在充电过程中以下说法正确的是( )
A．1
s通过电池某一横截面的电荷量为500
C
B．1
s通过电池某一横截面的电荷量为0.5
C
C．1
s内消耗2.1
J的电能
D．1
s内有2.1
J的其他形式的能转化为电能
BC [由I＝得，q＝It＝0.5×1
C＝0.5
C，故A错，B对；1
s内消耗的电能：E电＝UIt＝4.2×0.5×1
J＝2.1
J。充电过程是电能转化为其他形式的能，故C对，D错。]
4、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是( )
A．加正向电压时，二极管电阻较小，且随着电压的增大而增大
B．加反向电压时，二极管电阻较大，无论加多大电压，电流都很小
C．无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件
D．二极管加正向电压时，电流随电压变化是一条直线
C [由题图可知，二极管加正向电压时电流较大，电阻较小，且随电压的增大，图线与原点连线的斜率在增大，故电阻在减小。加反向电压时开始电流很小，但当反向电压很大时，二极管被击穿，电流剧增，故C项正确。]
5、(双选)用相同的表头改装成两个量程不同的电流表，下列说法正确的是( )
A．将它们串联在一起时，两表读数相同，量程大的偏角小
B．将它们并联在一起时，偏角相同，量程大的读数大
C．将它们串联在一起时，两表读数相同，量程大的偏角大
D．将它们并联在一起时，偏角相同，量程大的读数小
AB [两电流表串联时电路如图甲所示。根据串联电路的电流相等可知两表的读数相同，量程大的偏角小，故A正确，C错误；两表并联时电路如图乙所示，根据并联电路的电压相等可知两表头两端的电压相同，通过两表头的电流相同，故两表偏角相同，量程大的读数大，故B正确，D错误。
]
6、如图所示，A、B两点间电压为18
V，R1＝0.2
Ω，电动机M线圈的电阻也是0.2
Ω，电路中的电流是25
A，则此电路中电能转化为机械能的效率是( )
A.72%
B．28%
C．55.6%
D．44.4%
D [电路中总的电功率P＝UI＝450
W，电路中的热功率P热＝I2(R1＋r)＝250
W，则电路中电能转化为机械能的效率为η＝×100%≈44.4%，D正确。]
7、如图所示，长方体金属块边长之比a∶b∶c＝3∶1∶2，将A、B接入电压为U的电路中时，电流为I；若将C、D接入电压为U的电路中，则电流为( )
A．I
B．2I
C．I
D．I
C [设b长为l；根据电阻定律可知R＝，则接AB时，电阻RAB＝＝，由欧姆定律可知I＝＝＝；当接CD时，电阻RCD＝＝，由欧姆定律可知I′＝＝＝I，C正确。]
8、一个闭合电路是由电池供电的，外电路是纯电阻时，以下说法正确的是( )
A．当外电阻增大时，路端电压增大
B．当外电阻减小时，路端电压增大
C．当外电阻减小时，电路中的电流减小
D．电池的内阻越小，外电阻变化时，路端电压的变化越大
A [根据U＝E－Ir，当外电阻增大时，I减小，U增大，A正确，B错误。根据I＝，C错误。再根据U＝E－Ir，ΔU＝ΔIr，故D错误。]
9、某一探测器因射线照射，内部气体电离，在时间t内有n个二价正离子到达阴极，有2n个电子到达探测器的阳极，则探测器电路中的电流为( )
A．0
B．
C．
D．
D [由题意可知，在时间t内通过某横截面的电荷量为n·2e＋2n·e＝4ne，故根据电流的定义可知探测器电路中的电流为I＝＝，故选项D正确。]
10、(双选)关于电源的作用，下列说法中正确的是( )
A．在电源内部把电子从负极搬运到正极
B．在电源内部把电子从正极搬运到负极
C．把电能转化为其他形式的能
D．把其他形式的能转化为电能
BD [在电源内部是非静电力驱使电子从正极流向负极做正功，静电力做负功，A错误，B正确；从能量守恒的角度看，电源内部把其他形式的能转化为电能，C错误，D正确。]
11、(多选)如图所示为欧姆表的原理图，表头内阻为Rg，调零电阻接入电路中的电阻值为R，电池的电动势为E，内阻为r，则下列说法中正确的是( )
A.它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是红表笔
C．电阻的“∞”刻度一般在刻度盘的右端
D．调零后刻度盘的中心刻度值是r＋Rg＋R
ABD [其原理为闭合电路欧姆定律，故A正确；接表内负极的是红表笔，故B正确；欧姆表零刻度线在最右侧，最大刻度线在最左侧，C错误；调零后刻度盘的中心刻度值是Rg＋r＋R，故D正确。]
12、如图所示为实验室常用的两个量程的电压表原理图。当使用O、A两接线柱时，量程为0～3
V；当使用O、B两接线柱时，量程为0～15
V。已知电流表的内阻Rg＝500
Ω，满偏电流Ig＝100
μA。求分压电阻R1和R2的阻值。
[解析] 在改装的电压表中，各量程达到满偏电压时，经过“表头”的电流均为满偏电流。
接O、A时：Ig＝，即
R1＝－Rg＝
Ω＝2.95×104
Ω。
接O、B时：Ig＝，即
R2＝－Rg－R1＝
Ω＝1.2×105
Ω。
[答案] 2.95×104
Ω 1.2×105
Ω
13、某同学利用多用电表做了以下实验：
(1)使用多用电表测电阻，他的主要实验步骤如下：
①把选择开关拨到“×100”的欧姆挡上；
②把表笔插入测试插孔中，先把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；
③把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小；
④换用“×10”的欧姆挡，随即记下数值；
⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕。
该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该同学在实验中有哪些操作是错误的？(三个错误)
错误一：______________________________________________
_____________________________________________________；
错误二：______________________________________________
_____________________________________________________；
错误三：______________________________________________
_____________________________________________________。
(2)如图所示为多用电表的表盘，测电阻时，若用的是“×100”量程，这时指针所示被测电阻的阻值应为____________Ω；测直流电流时，用的是“100
mA”的量程，指针所示电流值为________mA；测直流电压时，用的是“50
V”的量程，则指针所示的电压值为________V。
[解析] (1)换用“×10”的欧姆挡是错误的，指针偏转角度较小，应该换用倍率更大的挡；换挡后直接测量是错误的，应该重新进行欧姆调零；用完后应将选择开关旋至“OFF”挡或交流电压最高挡。
(2)由指针指示情况可读得电阻值为1
700
Ω，测直流电流时，用的是“100
mA”的量程，指针所示电流值应为23.4×2
mA＝46.8
mA，测直流电压时，用的是“50
V”量程，则指针所示的电压值为23.4
V。
[答案] (1)换用“×10”的欧姆挡 没有重新进行欧姆调零 没有将选择开关旋至“OFF”挡或交流电压最高挡
(2)1
700 46.8(46.6～47.0均可) 23.4(23.3～23.5均可)
